Selektyvusis Litavimas Mišriems PCB ir PCBA Mazgams

Kodėl selektyvusis litavimas tapo kritiniu mišrių PCB mazgų procese

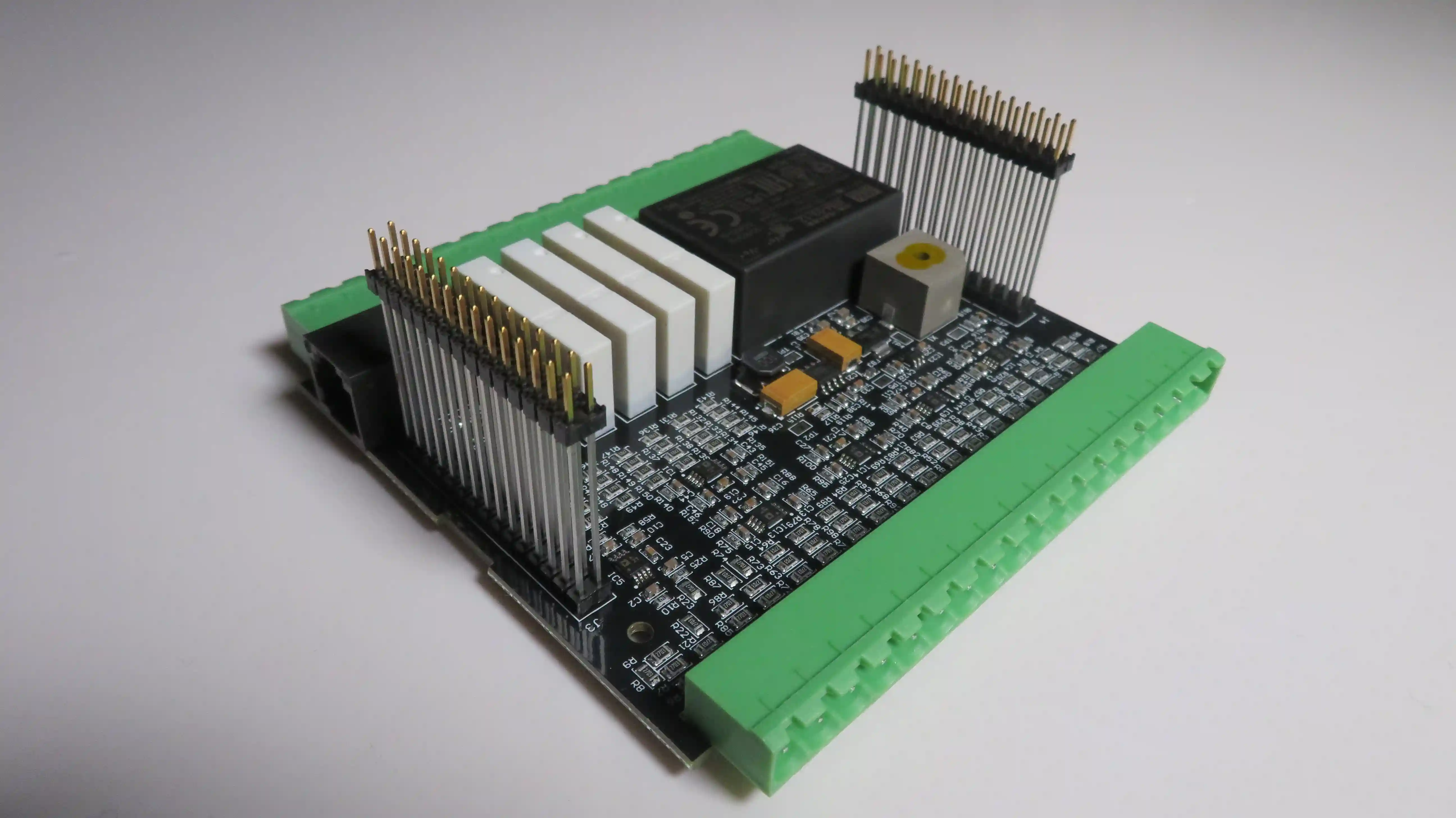

Kai plokštėje vienu metu yra SMT komponentai, didesnės jungtys, relės, terminal block ir keli jautrūs THT mazgai, klasikinis pasirinkimas tarp rankinio ir banginio litavimo dažnai nebeveikia. Rankinis procesas leidžia išvengti visos plokštės kaitinimo, tačiau jo pakartojamumas, operatoriaus priklausomybė ir našumas prastėja vos tik partija išauga nuo 20 iki 200 ar 500 vienetų. Tuo tarpu banginis litavimas yra labai greitas, bet mišriame surinkime per daug agresyvus, nes kaitina didesnę zoną ir verčia projektą prisitaikyti prie proceso, o ne atvirkščiai.

Būtent čia atsiranda selektyvusis litavimas. Tai automatizuotas THT litavimo metodas, kuriame fliusas, preheat ir lydinio kontaktas nukreipiami tik į konkrečias skylutes ir išvadų zonas, o ne į visą PCB apačią. Through-hole technology, soldering ir surface-mount technology kontekste tai yra logiškas tiltas tarp THT patikimumo ir mišrios gamybos realybės.

PCB Lithuania praktikoje selektyvusis litavimas dažniausiai pasirenkamas tada, kai reikia suderinti SMT surinkimą, THT surinkimą, AOI tikrinimą ir, kai mazgas kritinis, papildomą X-Ray tikrinimą viename valdomame procese. Tai nėra vien "kitoks litavimo būdas". Tai sprendimas, kuris lemia, ar mišrus produktas bus stabilus serijoje.

Jei mišriame PCBA projekte turite 30, 60 ar 120 THT taškų šalia jautrių SMT mazgų, selektyvusis litavimas dažnai yra ne prabanga, o vienintelis procesas, kuris išlaiko ir pakartojamumą, ir temperatūrinę discipliną.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kada selektyvusis litavimas yra geresnis už rankinį ar banginį procesą

Dažniausia klaida pirkime ir NPI planavime yra vertinti litavimo metodą tik pagal vieneto kainą. Toks požiūris neįtraukia rework, proceso paleidimo, first-pass yield ir rizikos, kad po 2 ar 4 savaičių lauke atsiras nestabilios THT jungtys. Selektyvusis litavimas labiausiai atsiperka ne tada, kai jis teoriškai pigiausias, o tada, kai sumažina bendrą kokybės kainą.

Tipiniai atvejai, kai verta rinktis selektyvųjį litavimą:

1. plokštėje yra SMT komponentų toje pačioje pusėje arba labai arti THT jungčių
2. jungtys turi didelę šiluminę masę ir rankinis litavimas tampa nepastovus
3. partijos per didelės rankiniam procesui, bet per sudėtingos banginiam
4. reikia dokumentuotos, pakartojamos trajektorijos NPI ir serijai
5. produktas eina į pramonę, mediciną, transportą ar kitą aukštesnio patikimumo taikymą

Jei jau žinote, kad produkto architektūroje bus ir SMT, ir THT, verta šį klausimą iškelti dar prieš pirmą partiją kartu su DFM/DFA analize, mišraus surinkimo planu ir PCB surinkimo maršrutu. Litavimo metodas neturi būti sprendžiamas po to, kai plokštė jau suprojektuota ir BOM užsakytas.

Kaip selektyvusis litavimas veikia realiame gamybos sraute

Procesas paprastai susideda iš keturių pagrindinių dalių: tikslaus fliuso padavimo, kontroliuojamo prieškaitinimo, programuojamos litavimo trajektorijos ir po proceso atliekamos inspekcijos. Nors iš išorės tai atrodo paprasta, kokybę lemia ne viena mašina, o visas derinys tarp dizaino, fixture, skylės geometrijos, išvado ilgio, lydinio pasirinkimo ir proceso lango.

Praktikoje gera seka atrodo taip:

1. peržiūrimi Gerber, drill, BOM ir surinkimo brėžiniai
2. nustatomi lituojami THT taškai ir zonos, kurias reikia apsaugoti
3. parenkamas antgalio diametras, panardinimo gylis ir kontaktinis laikas
4. suformuojamas preheat langas, kad skylė ir išvadas gautų pakankamą šlapiavimą
5. po litavimo atliekama vizualinė kontrolė, o kritinėms jungtims pagal poreikį AOI, mikrosekcija ar X-Ray

Svarbu suprasti, kad selektyvusis litavimas nėra stebuklingas "taisymo" procesas. Jei skylės ir pado santykis neteisingi, jei connector housing pernelyg arti litavimo zonos, jei išvado ilgis blogai suvaldytas arba jei fliusas nepasiekia skylės, mašina tik pakartos blogą geometriją. Dėl to ši tema glaudžiai susijusi su IPC-A-610 priimtinumo kriterijais, PCB dizaino taisyklėmis gamybai ir litavimo fliuso pasirinkimu.

Selektyvusis litavimas apdovanoja gerą DFM ir labai greitai nubaudžia prastą geometriją. Jei pad, skylė ir išvado ilgis nesuderinti, net gera mašina tik nuosekliai kartos tą pačią klaidą.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kritiniai DFM taškai, kurie lemia, ar procesas bus stabilus

Perkant mišrų PCBA, dažnai klausiama apie mašinos modelį, bet per retai klausiama apie dizaino pritaikymą selektyviam litavimui. O būtent čia ir gimsta dauguma problemų. Stabilų rezultatą paprastai lemia penki DFM blokai.

1. Skylės ir išvado santykis

Jei skylė per plati, kapiliarinis kilimas silpnėja ir sunkiau pasiekti pilną užpildymą. Jei per siaura, išvadas sunkiai įsistato, daugėja mechaninės įtampos ir fliuso prieiga blogėja. Mišriame surinkime tai ypač jautru terminal blocks, transformatoriams ir didelės srovės jungtims.

2. Padų ir gretimų komponentų atstumas

Per arti esantis SMT korpusas arba plastikinis connector housing riboja antgalio prieigą ir didina perkaitinimo riziką. Dėl to net teoriškai litinama jungtis praktikoje tampa nestabili arba reikalauja neproduktyvaus rankinio papildymo.

3. Terminė masė

Dideli ground pour, storas varis ar sunkios jungtys ištraukia šilumą iš proceso zonos. Tokiais atvejais reikia ne "daugiau temperatūros", o iš anksto suprojektuoto preheat ir ilgesnio dwell lango. Tai ypač svarbu kartu su storo vario PCB ir galios mazgais.

4. Fixture ir plokštės atrama

Jei PCB linksta arba vibruoja, antgalio santykis su litavimo vieta kinta. Mažiems prototipams tai gali būti nematoma, tačiau 200 ar 1000 vnt. serijoje net mažas mechaninis nuokrypis virsta sistemine defektų priežastimi.

5. Testavimo ir priėmimo kriterijai

Dar prieš gamybą turi būti aišku, ar projektas vertinamas pagal bendrą pramoninį lygį, ar reikia griežtesnės Class 3 disciplinos. Be šio susitarimo tiekėjas ir klientas dažnai skirtingai interpretuoja barrel fill, fillet profilį ir leistinas kosmetines anomalijas.

Dažniausi selektyviojo litavimo defektai ir ką jie reiškia pirkėjui

Defektų pavadinimai gamykloje skamba techniniai, bet pirkėjui jie reiškia labai praktiškus dalykus: vėluojančią siuntą, papildomą rework, neprognozuojamą yield ir didesnę garantinę riziką. Štai kodėl verta suprasti, kokių signalų ieškoti.

Ši lentelė svarbi todėl, kad selektyvusis litavimas paprastai pasirenkamas kokybei apsaugoti. Jei procesas vis tiek generuoja daug bridging ar nepakankamą užpildymą, tai ženklas, kad problema yra ne tik operatoriuje, o visoje produkto ir proceso architektūroje.

Selektyvusis litavimas vs banginis litavimas vs pin-in-paste

Ne kiekvienas THT komponentas automatiškai reiškia, kad reikia selektyvaus proceso. Kartais ekonomiškiau yra banginis litavimas, o kai kuriais atvejais tinka pin-in-paste per reflow. Svarbiausia yra ne technologinis "madingumas", o tinkamas proceso parinkimas pagal produkto geometriją ir kiekį.

• Banginis litavimas geriausiai tinka tada, kai apačioje nėra jautrių SMT mazgų ir partijos didelės.
• Pin-in-paste tinka tik toms THT detalėms, kurių geometrija ir terminė masė dera su reflow langu.
• Selektyvusis litavimas tinka tada, kai reikia THT patikimumo be visos plokštės terminio apkrovimo.

Praktikoje mišrų produktą verta vertinti kartu su banginio litavimo ir selektyviojo litavimo maršrutais, o ne daryti prielaidą, kad vienas metodas tiks viskam. Ypač tai aktualu, kai produktas juda iš prototipo į mažą seriją, o po to į stabilesnę pakartotinę gamybą.

Jeigu rankinis litavimas užtrunka 6 minutes vienai plokštei, o selektyvusis 70 sekundžių su tuo pačiu arba geresniu Class 2 rezultatu, diskusija turi būti ne apie vieneto kainą, o apie visą proceso ekonomiką ir klaidų tikimybę.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kokių klausimų verta paklausti tiekėjo prieš užsakant selektyvųjį litavimą

Jei norite greitai suprasti, ar tiekėjas procesą valdo realiai, o ne tik turi paslaugos puslapį, paklauskite šių klausimų:

1. Ar selektyviojo litavimo programa kuriama pagal realų fixture ir konkrečią PCB reviziją?
2. Kaip valdote preheat skirtingai termininei masei, pavyzdžiui, connectoriams ir terminal blocks?
3. Koks yra priėmimo kriterijus barrel fill ir kaip jis siejamas su IPC-A-610 ar J-STD-001?
4. Kada po proceso atliekate tik vizualinę peržiūrą, o kada AOI ar papildomą pjūvio analizę?
5. Kaip dokumentuojate pirmos partijos korekcijas, kad antras užsakymas neprasidėtų nuo nulio?
6. Kokį defektų lygį ar rework procentą matote panašiuose mišriuose projektuose?
7. Ar galite parodyti, kaip procesas susietas su kokybės, testavimo ir kainos pasiūlymo etapu?

Jei atsakymai abstraktūs ir sukasi tik apie "turime įrangą", rizika išlieka didelė. Stiprus tiekėjas kalba apie geometriją, temperaturinį langą, priėmimo kriterijus ir pakartojamumą.

Išvada: kada selektyvusis litavimas yra teisingas sprendimas

Selektyvusis litavimas nėra universalus visų THT problemų atsakymas, tačiau mišriuose PCB mazguose jis labai dažnai tampa racionaliausiu sprendimu tarp per lėto rankinio ir per agresyvaus banginio proceso. Jis leidžia valdyti šilumą lokaliai, palaikyti geresnį pakartojamumą ir dokumentuoti procesą taip, kad tas pats produktas galėtų stabiliai kartotis nuo NPI iki serijos.

Jei jūsų projekte yra mišrus SMT ir THT surinkimas, didesnės jungtys, relės ar galios terminalai, verta iš anksto suderinti ne tik BOM ir PCB failus, bet ir litavimo maršrutą. Tai dažnai sutaupo daugiau nei vėlesnis rework ar vėluojanti siunta. Plačiau apie susijusias rizikas galite peržiūrėti mūsų SMT vs THT surinkimo palyginimą, PCB testavimo ir kokybės kontrolės vadovą ir 7 dažniausias PCB surinkimo klaidas.

Jei reikia įvertinti, ar jūsų plokštei tinka selektyvusis litavimas, susisiekite arba pateikite projektą per kainos pasiūlymo puslapį. PCB Lithuania gali padėti suderinti DFM, THT geometriją, inspekciją ir serijinį pakartojamumą dar prieš pirmą partiją.

Nuorodos

1. Wikipedia: Through-hole technology
2. Wikipedia: Soldering
3. Wikipedia: Surface-mount technology

FAQ

Kada selektyvusis litavimas geresnis už rankinį litavimą?

Dažniausiai tada, kai plokštėje yra bent keliolika THT taškų ir partija viršija maždaug 30-50 vienetų. Tokiu lygiu rankinis procesas jau pradeda stipriai priklausyti nuo operatoriaus, o selektyvusis leidžia stabiliau pakartoti dwell laiką, fliuso padavimą ir terminį langą.

Ar selektyvusis litavimas gali pakeisti banginį litavimą didelėse serijose?

Ne visada. Jei plokštė suprojektuota banginiam procesui ir apačioje nėra jautrių SMT komponentų, banginis litavimas dažnai išlieka ekonomiškesnis nuo šimtų ar tūkstančių vienetų. Tačiau mišriuose mazguose selektyvusis dažnai sumažina rework ir padeda išlaikyti stabilesnį Class 2 arba Class 3 rezultatą.

Kokie komponentai dažniausiai lituojami selektyviuoju būdu?

Dažniausiai tai terminal blocks, maitinimo jungtys, relės, transformatoriai, didesni elektromechaniniai mazgai ir kiti THT komponentai, kurių nepatogu ar nesaugu lituoti banginiu procesu. Ypač dažnai ši technologija naudojama pramoninėje automatikoje, galios elektronikoje ir transporto įrangoje.

Ką reiškia geras barrel fill THT jungtyje?

Praktiškai tai reiškia, kad lydinys pakankamai užpildo skylę ir suformuoja patikimą jungtį pagal sutartą priėmimo lygį, dažniausiai remiantis IPC-A-610 arba J-STD-001 logika. Tiksli riba priklauso nuo produkto klasės, bet aukštesnio patikimumo projektuose nepakankamas užpildymas greitai tampa atmetimo priežastimi.

Ar po selektyviojo litavimo visada reikia AOI arba X-Ray?

Ne visada. Daugeliui THT jungčių pakanka geros vizualinės kontrolės ir aiškių priėmimo kriterijų. Tačiau kai mazgas kritinis, geometrija sudėtinga arba šalia yra sunkiai įvertinami junginiai, verta planuoti papildomą AOI, mikrosekciją ar kitą validacijos metodą pagal riziką.

Kaip sumažinti riziką dar prieš pirmą selektyviojo litavimo partiją?

Geriausiai veikia ankstyva DFM peržiūra, aiškus THT priėmimo kriterijus, teisingi drill ir pad santykiai, suderintas fixture ir pirmos partijos validacija. Net 5-10 vienetų NPI partija su dokumentuotomis korekcijomis dažnai sutaupo savaitę ar daugiau vėlesnio rework serijoje.
