Pažangiausia SMT Technologija
SMT Surinkimas su Europos Kokybe
Surface Mount Technology (SMT) surinkimas su moderniausiomis pick-and-place mašinomis. Montuojame komponentus nuo 01005 iki didelių BGA, užtikrindami aukščiausią tikslumą ir patikimumą kiekvienoje PCB plokštėje.
01005
Min Komponentas
BGA
0.3mm Pitch
YAMAHA
26 Montavimo Mašinos
SPC
Proceso Kontrolė
Kas yra SMT Surinkimas ir Kodėl Jis Svarbus?
SMT (Surface Mount Technology) surinkimas yra šiuolaikinė elektronikos komponentų montavimo technologija, kurioje komponentai dedami tiesiai ant PCB paviršiaus. Skirtingai nuo THT (Through-Hole Technology), SMT leidžia naudoti mažesnius komponentus, tankesnius dizainus ir automatizuotą gamybą. PCB Lithuania SMT surinkimą vykdo 26 YAMAHA montavimo mašinos 11-oje SMT linijų, užtikrinančios aukščiausią montavimo tikslumą ir greitį. Mūsų SMT gamyba aptarnauja automobilių, medicinos, telekomunikacijų ir pramoninės automatikos sektorius.

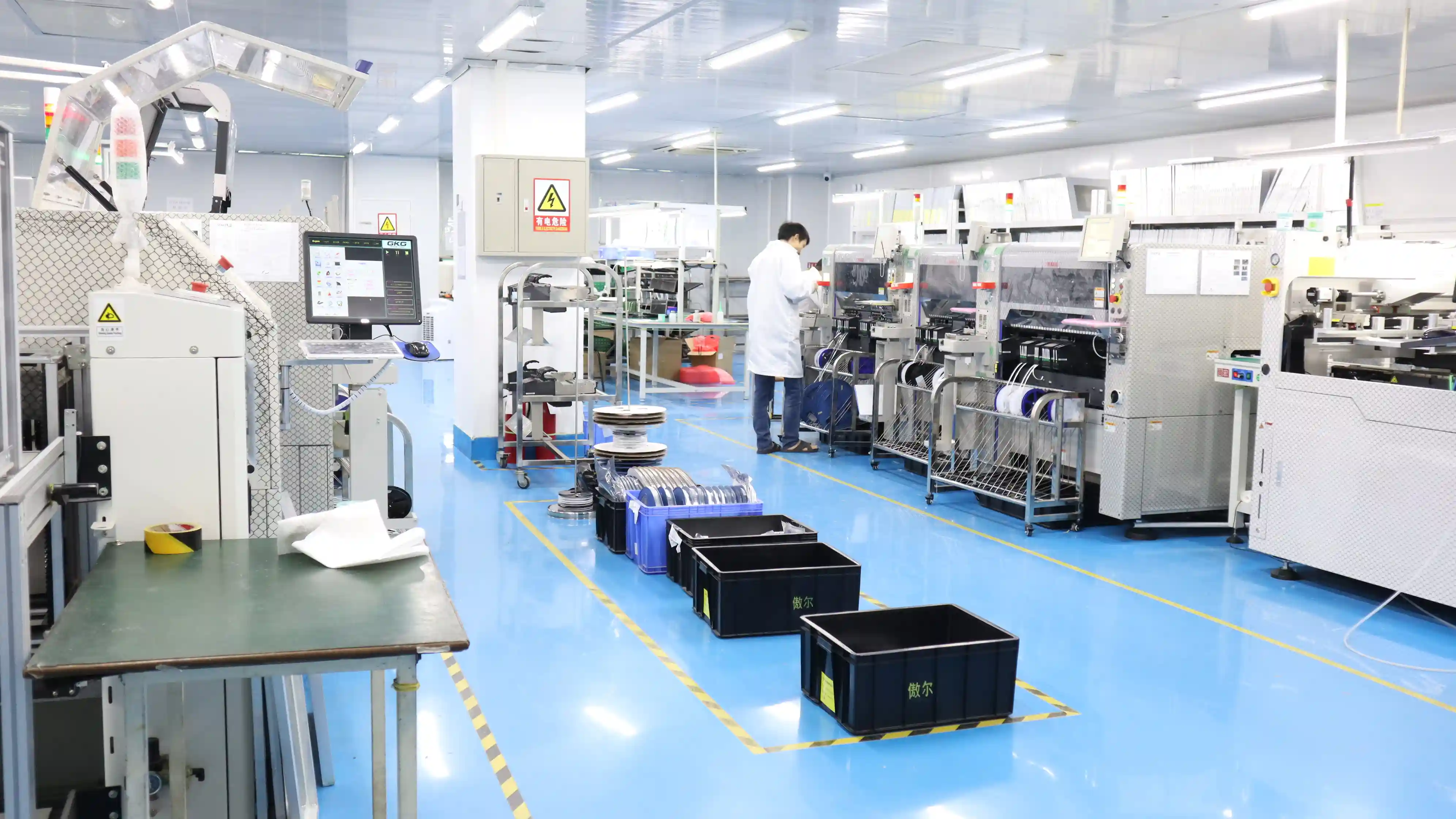

Mūsų SMT surinkimo procesas prasideda nuo trafaretinio pastos užnešimo, naudojant automatines trafareto spausdintuves su optine inspekcija (SPI). Toliau seka pick-and-place montavimas su YAMAHA YSM20R-2 ir YSM10 mašinomis, užtikrinančiomis didelį našumą ir tikslų komponentų pozicionavimą. Po montavimo, PCB plokštės praeina reflow litavimą kontroliuojamame azoto aplinkoje, minimizuojant oksidaciją ir užtikrinant stiprius litavimo taškus. Galutinė AOI (Automated Optical Inspection) ir X-ray inspekcija padeda aptikti vizualinius bei paslėptų jungčių neatitikimus pagal projekto riziką. SMT technologija yra būtina šiuolaikiniams elektronikos produktams, kur miniatiūrizacija ir patikimumas yra kritiškai svarbūs.
Techninės Specifikacijos
Gamybos Galimybės
Min. Komponento Dydis
01005 (0.4 x 0.2mm)
Max. Komponento Dydis
55 x 55mm
BGA Pitch
0.3mm min.
QFN/QFP Pitch
0.4mm min.
Montavimo Greitis
Didelio našumo linijos
Montavimo Įranga
YAMAHA YSM20R-2 / YSM10
Max. PCB Dydis
510 x 460mm
Reflow Krosnys
6 krosnys, 4 su azoto aplinka
Privalumai
Kodėl rinktis mus?
Ultra-Mažų Komponentų Montavimas
Montuojame 01005 (0.4mm x 0.2mm) ir mažesnius SMT komponentus su aukštu tikslumu. Idealiai tinka miniatiūriniams IoT ir wearable įrenginiams.
BGA ir Fine-Pitch Technologija
Specializuojamės sudėtingų BGA, QFN, CSP ir fine-pitch SMT komponentų montavime. 0.3mm BGA pitch standartiškai.
Azoto Reflow Litavimas
SMT reflow litavimas azoto aplinkoje sumažina oksidaciją ir pagerina litavimo kokybę, ypač lead-free procesams.
3D SPI Inspekcija
Automatinė trafareto pastos inspekcija (SPI) tikrina pastos kiekį, poziciją ir formą prieš SMT montavimą, išvengiant defektų.
AOI ir X-Ray Testavimas
Automatinė optinė inspekcija (AOI) ir X-ray BGA/QFN komponentams padeda aptikti vizualinius bei paslėptų SMT jungčių neatitikimus.
Lankstus Gamybos Kiekis
Nuo 1 vnt. SMT prototipų iki serijinės gamybos. Greitai persijungiame tarp projektų be ilgų pasiruošimų.
Darbo Procesas
Kaip dirbame
1
Trafareto Spausdinimas
Preciziškas litavimo pastos užnešimas ant PCB su 3D SPI inspekcija kiekvienai plokštei.
2
Pick-and-Place
Automatinis SMT komponentų montavimas su vizualiniu centriniu ir pozicijos tikrinimu.
3
Reflow Litavimas
Reflow krosnys azoto aplinkoje (O₂ 500–2500 ppm), optimizuotas SMT profilis kiekvienam produktui.
4
AOI/X-Ray Inspekcija
Automatinė SMT inspekcija, X-ray BGA komponentams. Defektų analizė ir ataskaitos.
Taikymo Sritys
Pramonės šakos
Automobilių elektronikaMedicinos prietaisaiTelekomunikacijosIoT ir WearablesLED apšvietimasPramoninė automatikaVartojimo elektronika
Medžiagos ir Parinktys
Pasirinkimo galimybės
SAC305 Pasta
Lead-free litavimo pasta su 3% Ag, standartinė daugumai SMT projektų.
SAC105
Mažesnio sidabro kiekio pasta, ekonomiškesnė SMT alternatyva.
Low-Temp Pasta
Žemos temperatūros pasta jautriems SMT komponentams (138°C).
Flux Type
No-clean, water-soluble arba rosin flux pagal SMT proceso poreikį.
DUK
Dažnai užduodami klausimai
Koks mažiausias SMT komponentas, kurį galite montuoti?
Mažiausias komponentas — 01005 imperial (~0.4mm x 0.2mm), kurį montuojame stabilioje serijinėje gamyboje po DFM peržiūros, naudodami 10 specializuotų YAMAHA ZSR tiektuvų 4 mm juostai. Standartiškai dirbame su 0201 ir didesniais komponentais.
Ar galite montuoti BGA komponentus SMT procese?
Taip, specializuojamės BGA montavime SMT procese. Minimalus BGA pitch 0.3mm. Visi BGA komponentai tikrinami X-ray įranga po SMT surinkimo.
Koks SMT surinkimo greitis?
Mūsų SMT linijos užtikrina didelį našumą serijinei gamybai. SMT prototipams siūlome express 24-48 val. surinkimą.
Ar atliekate dvipusį SMT montavimą?
Taip, atliekame abiejų pusių SMT montavimą. Naudojame specialų adhezyvą ir optimizuotus reflow profilius dvipusiam SMT procesui.
Kokius kokybės standartus atitinka jūsų SMT procesas?
Mūsų SMT procesas atitinka IPC-A-610 Class 2 ir Class 3 standartus. Esame ISO 9001 ir IATF 16949 sertifikuoti SMT gamintojai.
Susijusios Paslaugos
Taip pat siūlome
Didelio Tankio PCB Surinkimas
01005 ir PoP stabilioje serijinėje gamyboje — su tikrais mikroskopo, X-Ray ir tiektuvų įrodymais.
Sužinoti daugiauCustom PCB Assembly
Nestandartiniai SMT/THT projektai su BOM, fixture ir priėmimo testų kontrole.
Sužinoti daugiauMedicininis PCB Surinkimas
SMT procesas medicinos PCBA projektams, kai reikia ISO 13485 atsekamumo ir validuotų testų.
Sužinoti daugiauTHT Surinkimas
Through-hole komponentų montavimas ir mišrus SMT/THT surinkimas.
Sužinoti daugiauBGA Litavimas
Specializuotas BGA, CSP ir flip-chip komponentų litavimas ir rework.
Sužinoti daugiauSPI Tikrinimas
3D pastos tūrio kontrolė prieš pick-and-place ir reflow, kai svarbus stabilus first-pass yield.
Sužinoti daugiauLitavimo Pastos Spausdinimas
Kontroliuojamas trafaretinis pastos procesas prieš pick-and-place, kai reikia stabilaus SMT lango.
Sužinoti daugiauPCB Gamyba
SMT komponentų montavimas ant lanksčių PCB, kai reikia carrier fixture ir lenkimo zonų kontrolės.
