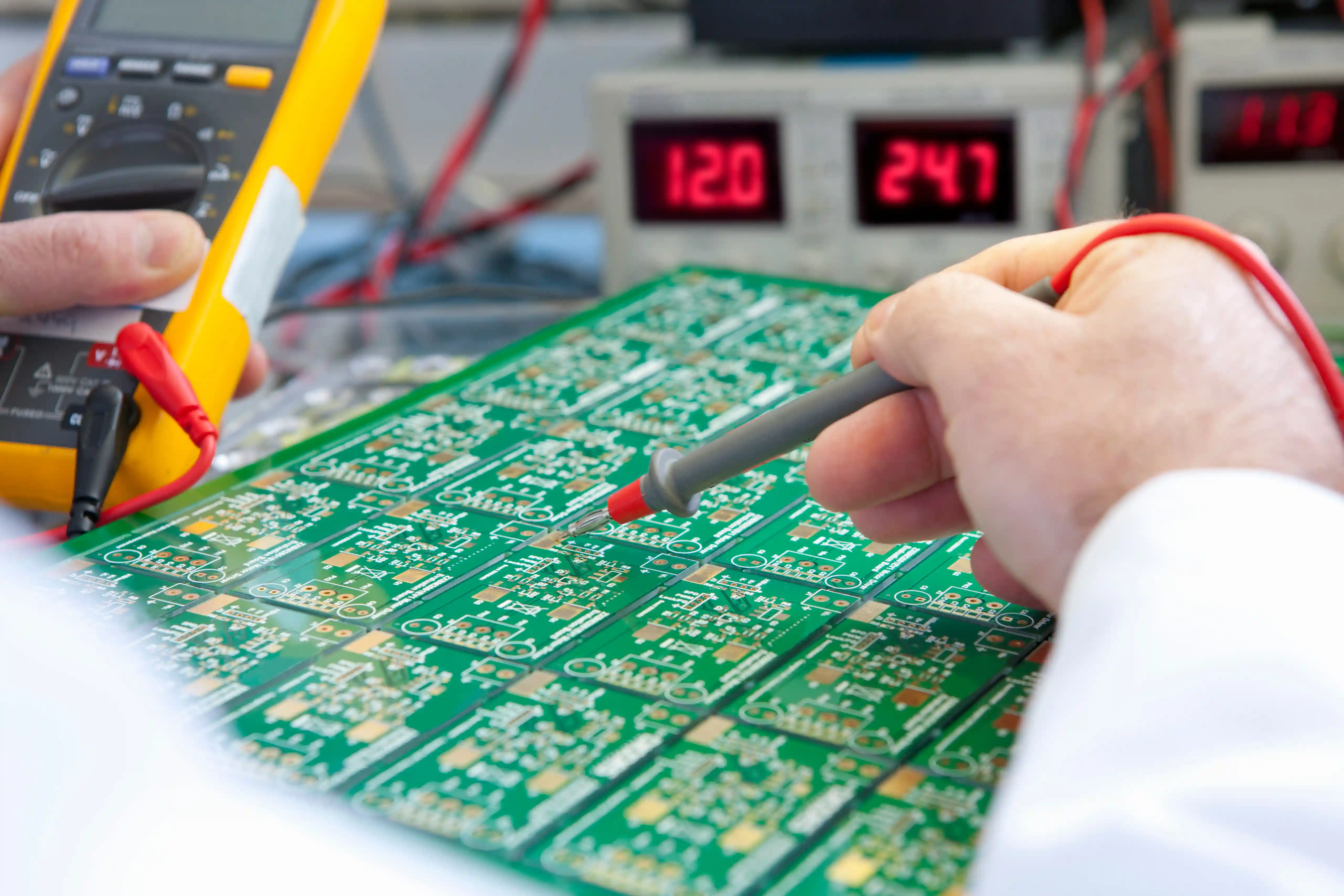

PCB Testavimas ir Kokybės Kontrolė: Išsamus Metodų Vadovas 2026

<h2>Įvadas: Kodėl PCB Testavimas Yra Nepakeičiamas?</h2> <p>Šiuolaikinėje elektronikoje PCB kokybė tiesiogiai lemia galutinio produkto patikimumą. Vienas nepastebėtas litavimo defektas gali sukelti <strong>tūkstančių eurų vertės garantinio aptarnavimo išlaidas</strong> arba, dar blogiau, – pavojų vartotojų saugumui.</p> <p>Statistika rodo, kad <strong>be testavimo vidutiniškai 2–5% PCB turi paslėptų defektų</strong>, kurie gali pasireikšti tik po kelių mėnesių naudojimo. Profesionali kokybės kontrolės sistema šį skaičių sumažina iki <strong>0,01% arba mažiau</strong>.</p> <p>Šiame vadove išsamiai aptarsime visus pagrindinius PCB testavimo metodus, jų privalumus ir trūkumus, bei padėsime jums pasirinkti optimalią testavimo strategiją jūsų projektui.</p> <blockquote> <p>"Per 15 metų darbo su Europos elektronikos gamintojais matau aiškią tendenciją – investicija į kokybės kontrolę visada atsiperka. Klientai, kurie taupė testavime, dažnai prarasdavo 10 kartų daugiau dėl grąžinimų ir garantinių remontų." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>PCB Testavimo Metodų Apžvalga: 8 Pagrindiniai Metodai</h2> <p>Prieš gilinantis į kiekvieną metodą, pateikiame bendrą palyginimą:</p> <table> <thead> <tr><th>Metodas</th><th>Tipas</th><th>Aptinkamų defektų rūšys</th><th>Greitis</th><th>Kaina</th><th>Geriausiai tinka</th></tr> </thead> <tbody> <tr><td>**Vizualinė inspekcija**</td><td>Rankinis</td><td>Akivaizdūs fiziniai defektai</td><td>Lėtas</td><td>Žema</td><td>Prototipai</td></tr> <tr><td>**AOI**</td><td>Automatinis</td><td>Litavimo, komponentų, padėties defektai</td><td>Greitas</td><td>Vidutinė</td><td>SMT gamyba</td></tr> <tr><td>**SPI**</td><td>Automatinis</td><td>Litavimo pastos defektai</td><td>Labai greitas</td><td>Vidutinė</td><td>Prieš litavimą</td></tr> <tr><td>**X-ray (AXI)**</td><td>Automatinis</td><td>BGA, paslėpti litavimo defektai</td><td>Vidutinis</td><td>Aukšta</td><td>BGA/QFN plokštės</td></tr> <tr><td>**ICT**</td><td>Elektrinis</td><td>Trumpieji jungimai, atviri, komponentų vertės</td><td>Greitas</td><td>Aukšta</td><td>Didelės serijos</td></tr> <tr><td>**Flying Probe**</td><td>Elektrinis</td><td>Trumpieji jungimai, atviri, komponentų vertės</td><td>Lėtesnis</td><td>Vidutinė</td><td>Prototipai, mažos serijos</td></tr> <tr><td>**FCT**</td><td>Funkcinis</td><td>Visos plokštės funkcionalumo klaidos</td><td>Vidutinis</td><td>Aukšta</td><td>Galutinis patikrinimas</td></tr> <tr><td>**Burn-in**</td><td>Stresinis</td><td>Ankstyvos gedimų priežastys</td><td>Lėtas</td><td>Aukšta</td><td>Aukšto patikimumo produktai</td></tr> </tbody> </table> <h2>1. Automatinė Optinė Inspekcija (AOI)</h2> <p>AOI yra <strong>dažniausiai naudojamas PCB testavimo metodas</strong> šiuolaikinėje SMT gamyboje. Sistema naudoja didelės raiškos kameras ir pažangius algoritmus, kad aptiktų defektus be fizinio kontakto su plokšte.</p> <h3>Ką aptinka AOI?</h3>

• Litavimo defektai – šalti litavimai, litavimo tilteliai, nepakankamas litas
• Komponentų problemos – trūkstami, netinkami ar pasukti komponentai
• Padėties klaidos – komponentai šalia savo vietų (angl. tombstoning, skewing)
• PCB paviršiaus defektai – įbrėžimai, kontaminacija, delaminacija

<h3>AOI Privalumai ir Trūkumai</h3> <table> <thead> <tr><th>Privalumai</th><th>Trūkumai</th></tr> </thead> <tbody> <tr><td>Labai greitas (iki 50 cm²/s)</td><td>Nemato po komponentais (BGA)</td></tr> <tr><td>Nesugadina plokštės</td><td>Galimi klaidingi signalai (false positives)</td></tr> <tr><td>Integruojamas į SMT liniją</td><td>Neaptinka elektrinių defektų</td></tr> <tr><td>Kaupia statistinius duomenis</td><td>Reikalauja gero programavimo</td></tr> </tbody> </table> <p>AOI sistema paprastai kainuoja nuo <strong>€50 000 iki €250 000</strong>, tačiau ji apmoka save jau prie <strong>5 000 plokščių per mėnesį</strong> gamybos apimties.</p> <h2>2. Litavimo Pastos Inspekcija (SPI)</h2> <p>SPI sistema tikrina litavimo pastą <strong>iš karto po trafaretinio spausdinimo</strong>, dar prieš komponentų montavimą. Tai yra prevencinis kokybės kontrolės žingsnis.</p> <h3>Kodėl SPI yra svarbus?</h3> <p>Tyrimais nustatyta, kad <strong>iki 70% visų SMT surinkimo defektų kyla dėl netinkamo litavimo pastos uždėjimo</strong> (<a href="https://en.wikipedia.org/wiki/IPC_(electronics)">IPC tyrimai</a>). SPI leidžia aptikti problemas anksčiausiai įmanomame etape:</p>

• Pastos tūris – per daug arba per mažai
• Pastos padėtis – poslinkis nuo kontaktinių aikštelių
• Pastos aukštis – netolygumas
• Tilteliai – pasta sujungia gretimus kontaktus

<blockquote> <p>"SPI diegimas pas vieną mūsų klientą sumažino litavimo defektų skaičių 60% per pirmą mėnesį. Tai viena geriausių investicijų, kurią gali padaryti SMT gamykla." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>3. Rentgeno (X-ray) Inspekcija</h2> <p>Rentgeno inspekcija yra <strong>nepakeičiama</strong> tikrinant komponentus su paslėptais litavimo jungimais, tokiais kaip BGA (Ball Grid Array), QFN (Quad Flat No-lead) ir flip-chip pakuotės.</p> <h3>Kada būtina X-ray inspekcija?</h3>

• BGA komponentai – litavimo rutuliukai po korpusu nematomi vizualiai
• QFN/DFN pakuotės – terminis padėklas po komponentu
• Daugiasluoksnės PCB – vidinių sluoksnių tikrinimas
• LED moduliai – tuštumų (voids) aptikimas po šviesos diodais

<p>Pagal IPC-A-610 standartą, BGA litavimo jungčių tuštumų plotas neturėtų viršyti <strong>25% nuo jungties ploto</strong>. Tik X-ray gali tai patikimai patikrinti.</p> <h3>2D vs 3D X-ray Palyginimas</h3> <table> <thead> <tr><th>Savybė</th><th>2D X-ray</th><th>3D CT (kompiuterinė tomografija)</th></tr> </thead> <tbody> <tr><td>**Vaizdas**</td><td>Plokščias (projekcinis)</td><td>Trimatis, sluoksnis po sluoksnio</td></tr> <tr><td>**Detalumas**</td><td>Vidutinis</td><td>Labai aukštas</td></tr> <tr><td>**Greitis**</td><td>Greitas (30–60 s/plokštė)</td><td>Lėtas (3–15 min/plokštė)</td></tr> <tr><td>**Kaina**</td><td>€100 000–300 000</td><td>€300 000–1 000 000+</td></tr> <tr><td>**Taikymas**</td><td>Standartinė gamybos kontrolė</td><td>Defektų analizė, R&D</td></tr> </tbody> </table> <h2>4. In-Circuit Testavimas (ICT)</h2> <p>ICT yra <strong>auksininis standartas masinei gamybai</strong>. Šis metodas naudoja specialų testavimo fiksatorių (angl. *bed of nails*) su šimtais adatinių kontaktų, kurie vienu metu paliečia testines aikšteles plokštėje.</p> <h3>Ką tikrina ICT?</h3>

• Komponentų vertės – varžos, talpumo, induktyvumo matavimai
• Trumpieji jungimai ir atvirosios grandinės
• Diodų ir tranzistorių poliariškumas
• IC čipų baziniai parametrai
• Litavimo kokybė – kontakto varža

<h3>ICT Testavimo Statistika</h3> <table> <thead> <tr><th>Parametras</th><th>Tipinė reikšmė</th></tr> </thead> <tbody> <tr><td>**Testavimo laikas**</td><td>5–30 sekundžių per plokštę</td></tr> <tr><td>**Defektų aptikimas**</td><td>95–98% elektrinių defektų</td></tr> <tr><td>**Fiksatoriaus kaina**</td><td>€3 000–15 000</td></tr> <tr><td>**Fiksatoriaus gamybos laikas**</td><td>2–4 savaitės</td></tr> <tr><td>**Minimali partija, kad apsimokėtų**</td><td>500–1 000 vnt.</td></tr> </tbody> </table> <p>ICT fiksatoriaus kaina yra pagrindinė šio metodo kliūtis mažoms serijoms. Kiekvienas naujas PCB dizainas reikalauja naujo fiksatoriaus.</p> <h2>5. Flying Probe Testavimas</h2> <p>Flying Probe – tai <strong>lankstesnė ICT alternatyva</strong>, nereikalaujanti specialaus fiksatoriaus. Sistema naudoja judančias zondų adatas, kurios programuotai paliečia testines aikšteles.</p> <h3>Flying Probe vs ICT</h3> <table> <thead> <tr><th>Aspektas</th><th>Flying Probe</th><th>ICT</th></tr> </thead> <tbody> <tr><td>**Fiksatoriaus kaina**</td><td>€0 (nereikia)</td><td>€3 000–15 000</td></tr> <tr><td>**Programavimo laikas**</td><td>1–2 dienos</td><td>2–4 savaitės</td></tr> <tr><td>**Testavimo greitis**</td><td>1–5 min per plokštę</td><td>5–30 s per plokštę</td></tr> <tr><td>**Lankstumas**</td><td>Labai aukštas</td><td>Žemas (fiksuotas)</td></tr> <tr><td>**Defektų aptikimas**</td><td>90–95%</td><td>95–98%</td></tr> <tr><td>**Geriausiai tinka**</td><td>Prototipai, < 500 vnt.</td><td>Serijinė gamyba, > 1 000 vnt.</td></tr> </tbody> </table> <blockquote> <p>"Mes rekomenduojame Flying Probe visiems naujiems projektams ir prototipams. Kai gamybos apimtis pasiekia 500+ vienetų per partiją, pereiti prie ICT finansiškai apsimoka." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <p>Flying Probe idealiai tinka Europos rinkai, kur daugelis projektų pradedami nuo mažų partijų su dažnais dizaino pakeitimais.</p> <h2>6. Funkcinis Testavimas (FCT)</h2> <p>FCT tikrina <strong>visą surinktos plokštės funkcionalumą</strong> realiomis arba artimomis realioms darbo sąlygomis. Tai yra paskutinis testavimo etapas prieš produkto pristatymą.</p> <h3>FCT Testavimo Apimtis</h3>

• Maitinimo grandinės – įtampų lygiai, srovės suvartojimas, triukšmo lygis
• Komunikacijos sąsajos – UART, SPI, I²C, USB, Ethernet funkcionavimas
• Sensoriai ir analoginės grandinės – ADC/DAC tikslumas, signalų lygiai
• Programinės įrangos įkėlimas – firmware programavimas ir patikrinimas
• EMC preliminarus vertinimas – elektromagnetinių trukdžių tendencijos

<p>FCT testai dažniausiai automatizuojami naudojant LabVIEW, Python arba specializuotą testavimo programinę įrangą.</p> <h2>7. Burn-in ir Aplinkos Testavimas</h2> <p>Burn-in testavimas veikia plokštes <strong>stresinėmis sąlygomis</strong> ilgesnį laiką, kad atskleistų ankstyvus gedimus (angl. *infant mortality*). Tai ypač svarbu medicinos, karinei ir kosmoso pramonei.</p> <h3>Burn-in Testavimo Parametrai</h3> <table> <thead> <tr><th>Parametras</th><th>Standartinis</th><th>Griežtas (Hi-Rel)</th></tr> </thead> <tbody> <tr><td>**Temperatūra**</td><td>+85°C</td><td>+125°C</td></tr> <tr><td>**Trukmė**</td><td>24–48 val.</td><td>168 val. (1 savaitė)</td></tr> <tr><td>**Įtampa**</td><td>Nominali +10%</td><td>Nominali +20%</td></tr> <tr><td>**Ciklai**</td><td>Statinis</td><td>Temperatūrinis ciklavimas</td></tr> <tr><td>**Standartai**</td><td>IEC 60068</td><td>MIL-STD-883</td></tr> </tbody> </table> <h2>Dizainas Testuojamumui (DFT): 8 Svarbiausi Principai</h2> <p>Gera testavimo strategija prasideda PCB dizaino etape. <strong>Dizainas testuojamumui (DFT)</strong> užtikrina, kad plokštę bus galima efektyviai testuoti:</p>

1. Testinės aikštelės – kiekvienas tinklo mazgas turi turėti prieinamą testinę aikštelę (min. 0,9 mm skersmens pagal <a href="https://en.wikipedia.org/wiki/IPC_(electronics)">IPC-7351</a>)
2. Prieiga iš vienos pusės – visas testines aikšteles dėkite vienoje plokštės pusėje (geriau apatinėje)
3. Minimalūs tarpai – tarp testinių aikštelių palikite bent 2,54 mm (100 mil) tarpą
4. JTAG palaikymas – sudėtingiems projektams naudokite JTAG (Boundary Scan) testavimą
5. Diagnostiniai LED – pridėkite bent maitinimo indikatorių
6. Programavimo jungtys – užtikrinkite firmware programavimo prieigą
7. Analoginiai matavimo taškai – pridėkite kritinius įtampos matavimo taškus
8. Daliklių vengimas – venkite varžų daliklių tarp testinių aikštelių

<h2>Kokybės Standartai: IPC ir ISO</h2> <p>Tarptautiniai standartai apibrėžia priimtinus kokybės lygius:</p> <h3>Pagrindiniai PCB Standartai</h3> <table> <thead> <tr><th>Standartas</th><th>Paskirtis</th><th>Taikymas</th></tr> </thead> <tbody> <tr><td>**IPC-A-610**</td><td>PCBA vizualinio priėmimo kriterijai</td><td>Surinktos plokštės</td></tr> <tr><td>**IPC-A-600**</td><td>PCB priėmimo kriterijai</td><td>Tuščios plokštės</td></tr> <tr><td>**IPC-6012**</td><td>Standartinių PCB specifikacijos</td><td>FR-4 plokštės</td></tr> <tr><td>**IPC-6013**</td><td>Lanksčių PCB specifikacijos</td><td>Flex/Rigid-Flex</td></tr> <tr><td>**ISO 9001**</td><td>Kokybės valdymo sistema</td><td>Visa gamykla</td></tr> <tr><td>**IATF 16949**</td><td>Automobilių pramonės kokybė</td><td>Automobilių elektronika</td></tr> <tr><td>**ISO 13485**</td><td>Medicinos prietaisų kokybė</td><td>Medicinos elektronika</td></tr> </tbody> </table> <p>IPC-A-610 apibrėžia <strong>tris kokybės klases</strong>:</p>

• 1 klasė – Bendra elektronika (vartojimo prekės)
• 2 klasė – Specializuota elektronika (pramoniniai gaminiai)
• 3 klasė – Aukšto patikimumo elektronika (mediciniai, kariniai, kosmoso gaminiai)

<p>Dauguma Europos pramoninių projektų reikalauja <strong>2 arba 3 klasės</strong> kokybės lygio.</p> <h2>Testavimo Strategijos Pasirinkimas Pagal Projektą</h2> <p>Ne kiekvienas projektas reikalauja visų testavimo metodų. Štai praktinės rekomendacijos:</p> <h3>Prototipas (1–50 vnt.)</h3>

• ✅ Vizualinė inspekcija
• ✅ Flying Probe testavimas
• ✅ Funkcinis testavimas (rankinis)
• ❌ AOI, ICT (per brangu)

<h3>Maža Serija (50–500 vnt.)</h3>

• ✅ AOI
• ✅ Flying Probe arba ICT (jei pasikartojantis dizainas)
• ✅ SPI
• ✅ FCT (pusiau automatinis)
• ⚠️ X-ray (tik jei yra BGA)

<h3>Didelė Serija (500+ vnt.)</h3>

• ✅ SPI + AOI + ICT + FCT – pilna testavimo linija
• ✅ X-ray (jei yra BGA/QFN)
• ⚠️ Burn-in (tik aukšto patikimumo produktams)

<h3>Kaštų Palyginimas Pagal Gamybos Apimtį</h3> <table> <thead> <tr><th>Testavimo metodas</th><th>Pradinė investicija</th><th>Kaina per plokštę (1 000 vnt.)</th><th>Kaina per plokštę (10 000 vnt.)</th></tr> </thead> <tbody> <tr><td>**Vizualinė inspekcija**</td><td>€0</td><td>€2–5</td><td>€2–5</td></tr> <tr><td>**AOI**</td><td>Įtraukta į SMT paslaugą</td><td>€0,50–2</td><td>€0,20–0,80</td></tr> <tr><td>**SPI**</td><td>Įtraukta į SMT paslaugą</td><td>€0,30–1</td><td>€0,10–0,50</td></tr> <tr><td>**Flying Probe**</td><td>€0</td><td>€3–8</td><td>€2–5</td></tr> <tr><td>**ICT**</td><td>€3 000–15 000</td><td>€0,50–2</td><td>€0,10–0,50</td></tr> <tr><td>**X-ray**</td><td>Įtraukta į paslaugą</td><td>€2–10</td><td>€1–5</td></tr> <tr><td>**FCT**</td><td>€1 000–5 000</td><td>€1–5</td><td>€0,50–2</td></tr> </tbody> </table> <h2>Dažniausiai Aptinkamos PCB Klaidos</h2> <p>Štai TOP 10 dažniausių defektų, kuriuos aptinka testavimo sistemos:</p>

1. Litavimo tilteliai (solder bridges) – 22% visų defektų
2. Nepakankamas litavimas (insufficient solder) – 18%
3. Trūkstami komponentai (missing parts) – 15%
4. Komponentų poslinkis (misalignment) – 12%
5. Tombstoning (pakrypimas) – 8%
6. Šaltas litavimas (cold solder) – 7%
7. Poliarumo klaidos – 6%
8. BGA tuštumės (voids) – 5%
9. Trumpieji jungimai (shorts) – 4%
10. Netinkamos komponentų vertės – 3%

<h2>DUK: Dažnai Užduodami Klausimai</h2> <h3>Koks testavimo metodas geriausias prototipams?</h3> <p>Flying Probe testavimas yra optimaliausias prototipams, nes nereikalauja fiksatoriaus investicijos ir gali būti greitai perprogramuotas kiekvienam dizaino pakeitimui. Kartu su rankiniu funkciniu testavimu tai suteikia gerą defektų aptikimo lygį.</p> <h3>Ar AOI gali pakeisti ICT?</h3> <p>Ne, AOI ir ICT aptinka skirtingus defektų tipus. AOI randa vizualinius defektus (litavimo, komponentų), o ICT tikrina elektrines savybes (varžos, talpos, trumpieji jungimai). Pilnai kokybei užtikrinti rekomenduojama naudoti abu metodus.</p> <h3>Kiek kainuoja PCB testavimas Lietuvos projektams?</h3> <p>Testavimo kaina priklauso nuo metodo ir apimties. AOI paprastai jau įtrauktas į <a href="/paslaugos/smt-surinkimas">SMT surinkimo paslaugą</a>. Flying Probe testavimas kainuoja apie €3–8 per plokštę, o ICT reikalauja €3 000–15 000 pradinės fiksatoriaus investicijos, bet vieneto kaina nukrenta iki €0,10–0,50.</p> <h3>Kada reikia X-ray inspekcijos?</h3> <p>X-ray inspekcija būtina, kai plokštėje yra BGA, QFN, LGA arba kitų komponentų su paslėptais litavimo jungimais. Taip pat rekomenduojama <a href="/paslaugos/hdi-pcb">HDI PCB</a> su mikro viomis ir daugiasluoksnėms plokštėms su vidiniais sluoksniais.</p> <h3>Kas yra IPC-A-610 3 klasė?</h3> <p>IPC-A-610 3 klasė yra griežčiausias vizualinio priėmimo standartas, taikomas aukšto patikimumo elektronikai – medicinos prietaisams, karinei įrangai ir kosmoso sistemoms. Ši klasė reikalauja beveik tobulo litavimo, nulinio tolerancijos defektams ir pilnos testavimo apimties.</p> <h3>Ar galima testavimą atlikti po gamybos?</h3> <p>Taip, tačiau tai mažiau efektyvu ir brangiau. Geriausia praktika – integruoti testavimą į gamybos procesą: SPI prieš litavimą, AOI po litavimo, ICT/Flying Probe po surinkimo, FCT kaip galutinį patikrinimą. Kuo anksčiau defektas aptinkamas, tuo pigiau jį ištaisyti.</p> <h2>Nuorodos ir Šaltiniai</h2>

1. IPC-A-610 – Priėmimo kriterijai elektroninėms surinkimams
2. <a href="https://en.wikipedia.org/wiki/IPC_(electronics)">IPC-7351 – Žemės paviršiaus montavimo dizaino standartas</a>
3. NI LabVIEW – Testavimo automatizavimo platforma

<h2>Išvada: Investuokite į Kokybę Nuo Pirmos Dienos</h2> <p>PCB testavimas nėra papildoma išlaida – tai <strong>investicija į jūsų produkto sėkmę</strong>. Tinkama testavimo strategija:</p>

• Sumažina gamybos broką iki 0,01%
• Sutaupo 5–10x palyginti su defektų taisymu po pristatymo
• Padidina klientų pasitikėjimą jūsų produktais
• Užtikrina atitiktį pramonės standartams

<p>Pradėkite nuo DFT principų savo <a href="/paslaugos/pcb-gamyba">PCB dizaine</a>, pasirinkite tinkamus testavimo metodus pagal savo gamybos apimtį ir bendradarbiaukite su patyrusiu gamybos partneriu.</p>

---

<p><strong>Norite sužinoti, kokia testavimo strategija tinkamiausia jūsų projektui?</strong> <a href="/kontaktai">Susisiekite su mumis</a> dėl nemokamos konsultacijos arba <a href="/kainos-pasiulymas">gaukite kainos pasiūlymą</a> su testavimo planu.</p> <h2>FAQ</h2> <h3>Q: Koks standartas dažniausiai taikomas PCB surinkimo kokybei?</h3> <p>Dažniausiai naudojami J-STD-001 proceso reikalavimai ir IPC-A-610 priimtinumo kriterijai, o aukšto patikimumo produktuose aiškiai apibrėžiama Class 2 arba Class 3 riba.</p> <h3>Q: Kada būtinas AOI, rentgenas ar funkcinis testas?</h3> <p>AOI praktiškai tampa baziniu reikalavimu SMT partijoms, rentgenas būtinas BGA, QFN ar paslėptoms jungtims, o FCT rekomenduojamas, kai klaidos kaina viršija kelių minučių testavimo laiką vienetui.</p> <h3>Q: Kiek laiko saugu laikyti MSL 3 komponentus prieš surinkimą?</h3> <p>Pagal J-STD-033 tipinis MSL 3 floor life yra 168 valandos esant ne daugiau kaip 30 °C ir 60% RH, o viršijus ribą jau reikia kepimo režimo.</p> <h3>Q: Kada reikia plauti plokštę po litavimo?</h3> <p>Jei naudojamas vandeninis arba aukšto aktyvumo fliusas, valymas dažnai yra privalomas; no-clean procese plovimas vertinamas pagal SIR, joninės taršos ir konformalinės dangos reikalavimus.</p> <h3>Q: Kiek reflow ciklų saugu planuoti vienai plokštei?</h3> <p>Dauguma komponentų kvalifikuojami bent 2-3 reflow ciklams pagal J-STD-020, bet reali riba priklauso nuo paketo, MSL lygio ir maksimalaus peak, kuris dažnai siekia 245-260 °C.</p> <h3>Q: Kaip sumažinti broką pirmoje partijoje?</h3> <p>Praktikoje geriausiai veikia NPI paketas iš DFM peržiūros, trafareto analizės, profilio validacijos ir bent 100% AOI arba elektrinio testo pirmiems vienetams.</p>
