Selektyvusis Litavimas — THT Komponentų Montavimas Be SMT Pažeidimo

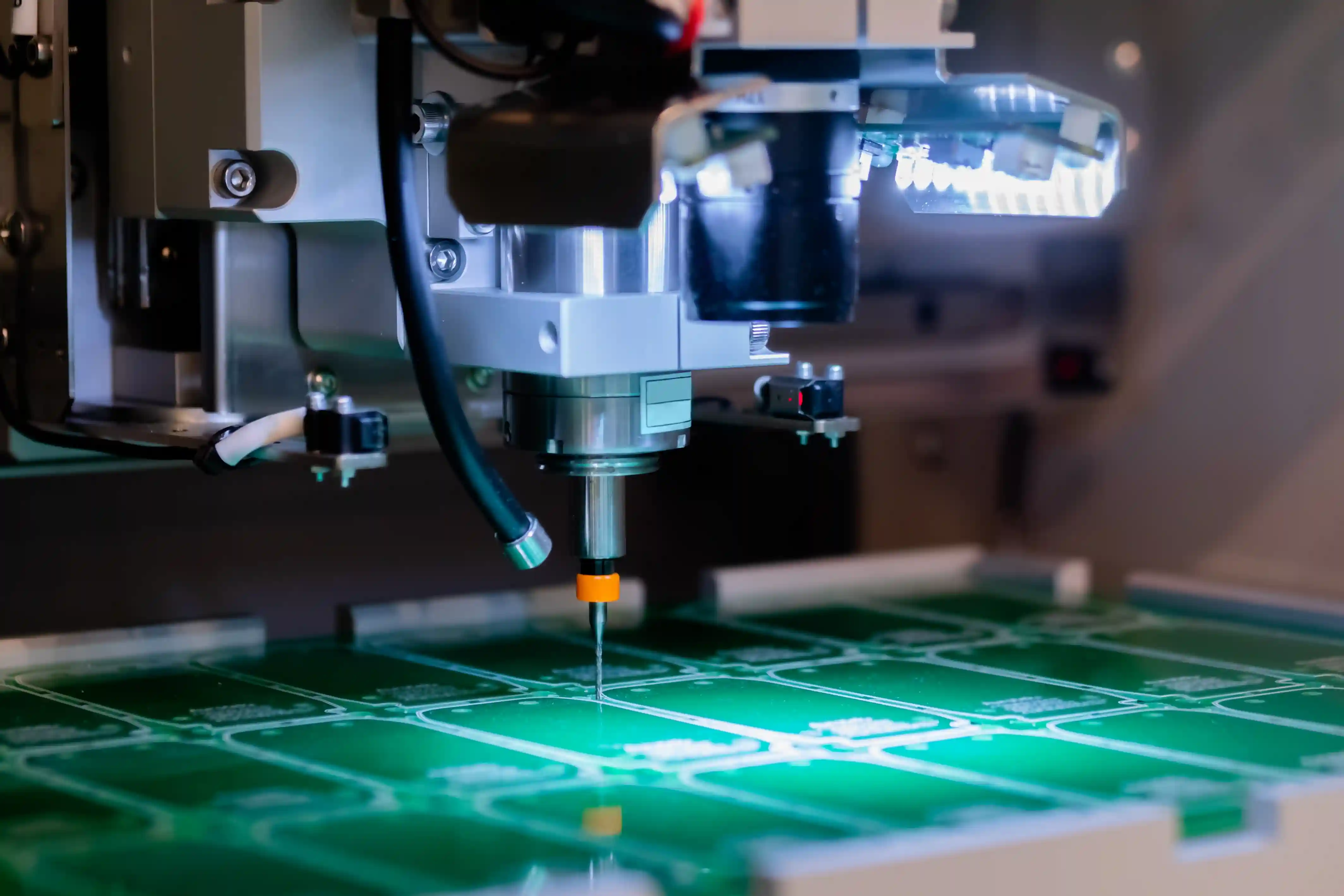

Mišrių technologijų (Mixed Technology) PCB surinkimas kelia inžinieriams iššūkių: kaip kokybiškai lituoti THT komponentus (jungtis, terminalus, didelius kondensatorius) nepažeidžiant ant tos pačios pusės esančių SMT komponentų? Banginis litavimas (Wave Soldering) čia netinka, nes karštas lydinys ir fluxas pažeidžia SMT korpusus. Rankinis litavimas yra lėtas, brangus ir priklausomas nuo operatoriaus įgūdžių. Selektyvusis litavimas (Selective Soldering) yra automatizuotas procesas, naudojantis programuojamą antgalią (nozzle), kuri pritaikoma tik prie reikiamų kontaktų. Tai leidžia pasiekti 100% pajungimo (fill rate) peršlampančiuose (through-hole) skyriuose, išlaikant terminę saugą gretimiems SMS elementams. Ši technologija yra būtina pramoninės automatikos, energetikos ir transporto sprendimams, kur patikimumas yra kritinis.

<div className="overflow-x-auto my-8"> <h3 className="text-xl font-bold mb-4">Technologijų Palyginimas: Rankinis vs Banginis vs Selektyvusis</h3> <table className="w-full border-collapse text-sm"> <thead> <tr className="bg-primary/10"> <th className="border p-3 text-left">Parametras</th> <th className="border p-3 text-left">Rankinis Litavimas</th> <th className="border p-3 text-left">Banginis Litavimas</th> <th className="border p-3 text-left">Mūsų Selektyvusis</th> </tr> </thead> <tbody> <tr><td className="border p-3">Terminis Smūgis SMT</td><td className="border p-3">Žemas (lokalus)</td><td className="border p-3">Aukštas (visas PCB)</td><td className="border p-3">Žemas (lokalus)</td></tr> <tr><td className="border p-3">Pajungimo Kokybė</td><td className="border p-3">Vidutinė (kintanti)</td><td className="border p-3">Gera (bet su bridging)</td><td className="border p-3">Aukšta (100% fill)</td></tr> <tr><td className="border p-3">Greitis (vnt./val.)</td><td className="border p-3">10–30</td><td className="border p-3">300–500</td><td className="border p-3">60–120</td></tr> <tr><td className="border p-3">Flaso Naudojimas</td><td className="border p-3">Didelis (nekontroliuojamas)</td><td className="border p-3">Didelis (purškiamas)</td><td className="border p-3">Minimalus (taškinis)</td></tr> <tr><td className="border p-3">Defektų Lygis</td><td className="border p-3">1–3%</td><td className="border p-3">0.5–1%</td><td className="border p-3">&lt;0.1%</td></tr> </tbody> </table> </div> <section className="py-8 bg-gray-50 rounded-lg my-8"> <h3 className="text-xl font-bold mb-4">Case Study: Pramoninio Valdiklio (PLC) Surinkimas</h3> <div className="grid md:grid-cols-3 gap-4 text-sm"> <div className="bg-white p-4 rounded shadow"> <h4 className="font-semibold text-primary mb-2">Iššūkis</h4> <p>Klientas reikalėjo surinkti PLC valdiklį su 120 THT kontaktų (terminalų blokai) ir 450 SMT komponentų (įskaitant BGA) ant tos pačios pusės. Banginis litavimas nebuvo galimas dėl BGA ir jautrių jutiklių.</p> </div> <div className="bg-white p-4 rounded shadow"> <h4 className="font-semibold text-primary mb-2">Sprendimas</h4> <p>Pritaikėme selektyvųjį litavimą naudojant „drop-jet“ fluksavimo technologiją. Sukūrėme individualias litavimo programas kiekvienam terminalų blokui, užtikrindami optimalų lydinio tekėjimą.</p> </div> <div className="bg-white p-4 rounded shadow"> <h4 className="font-semibold text-primary mb-2">Rezultatai</h4> <p>100% THT pajungimo patikimumas (patikrinta rentgenu). 0% SMT komponentų pažeidimo. Gamybos laikas sutrumpėjo 40% palyginti su rankiniu litavimu.</p> </div> </div> </section>
