Storo Vario PCB – Aukštos Srovės Plokštės Nuo 3oz Iki 20oz
Storo vario PCB (Heavy Copper PCB) yra spausdintinės plokštės su vario sluoksniu nuo 3oz (105μm) iki 20oz (700μm), suprojektuotos didelėms srovėms perduoti ir efektyviai šilumą išsklaidyti. Mūsų storo vario plokštės yra būtinos maitinimo šaltiniams, EV invertoriams, pramoniniams valdikliams ir karinei elektronikai – ten, kur standartinės 1-2oz PCB nebepakanka.
Kas Yra Storo Vario PCB ir Kodėl Ji Būtina Galios Projektams?
Storo vario PCB (Heavy Copper PCB) – tai spausdintinė plokštė, kurioje vario sluoksnio storis viršija standartinį 1-2oz (35-70μm) ir siekia nuo 3oz (105μm) iki 20oz (700μm) ir daugiau. Šios plokštės suprojektuotos specialiai aukštos srovės pernešimui ir intensyviam šilumos valdymui – dviem kritiniams reikalavimams, kuriuos standartinės PCB negali patenkinti. Europoje didėjant elektromobilių, atsinaujinančios energijos ir pramoninės automatikos sektoriams, storo vario PCB paklausa sparčiai auga. PCB Lithuania siūlo pilną storo vario plokščių gamybos spektrą – nuo 3oz prototipų iki 20oz masinės gamybos – su ISO 9001 ir IATF 16949 sertifikuota kokybe.
Storo vario PCB gamyba reikalauja specializuotų procesų: kombinuoto ėsdinimo ir galvaninio dengimo (pattern plating + etching), kad būtų pasiektas vienodas storas vario sluoksnis su tiksliais takeliais. Skirtingai nuo standartinių PCB, storo vario plokštės leidžia viename dizaine integruoti aukštos galios ir signalų grandines – pavyzdžiui, 10oz vario sluoksniai galios šynoms ir 1oz sluoksniai valdymo signalams. Tai eliminuoja šynų jungtis, mažina surinkimo kaštus ir didina sistemos patikimumą. Mūsų gamykla naudoja pažangias laminavimo technologijas, užtikrinančias vienodą vario storį ±10% tolerancija net 20oz sluoksniuose.
Techninės Specifikacijos
Gamybos Galimybės
Privalumai
Kodėl rinktis mus?
3oz-6oz Storo Vario PCB
Populiariausias heavy copper diapazonas maitinimo šaltiniams, DC-DC keitikliams ir motorų valdikliams. 3oz vario PCB perneša 10-20A srovę per takelį su 20°C mažesniu temperatūros pakilimu nei standartinė 1oz plokštė.
10oz-20oz Ekstremalaus Vario PCB
Ekstremali storo vario PCB kategorijai aukštos galios invertoriams, suvirinimo įrangai ir karinei elektronikai. 10oz vario plokštės perneša 50A+ srovę, o 20oz – specialiems galios paskirstymo taikymams.
Mišraus Vario Storio PCB
Inovatyvus dizainas, kur viename plokštėje derinami skirtingi vario storiai: 6-10oz galios sluoksniai su 1-2oz signalų sluoksniais. Tai leidžia integruoti galios ir valdymo grandines vienoje kompaktiškoje plokštėje.
Aukšto Tg Medžiagos
Storo vario PCB gamybai naudojame FR-4 TG170/TG180 ir poliimido medžiagas, kurios atlaiko aukštesnę darbinę temperatūrą. Būtina galios elektronikos taikymams, kur komponentai generuoja intensyvią šilumą.
Terminė Šiluma Per Vias
Termaliniai vias (šiluminės angos) su storu variu efektyviai perneša šilumą nuo galios komponentų į atvirkštinę plokštės pusę ar radiatoriaus sluoksnį. Mūsų plugged ir filled vias technologijos optimizuoja šilumos perdavimą.
Galvaninis Vario Dengimas
Pažangi pattern plating technologija leidžia pasiekti vienodą storo vario sluoksnį su tiksliais kraštais. Šis procesas užtikrina geresnius elektrinius parametrus nei tradicinis subtraktyvinis ėsdinimas.
Darbo Procesas
Kaip dirbame
DFM Analizė ir Medžiagų Parinkimas
Inžinieriai analizuoja storo vario PCB dizainą, patikrina srovės reikalavimus, parenka optimalų vario storį ir bazinę medžiagą (FR-4, TG170/180, poliimidas).
Vidinis Sluoksnių Formavimas
Storo vario vidinių sluoksnių fotolitografija ir ėsdinimas su specialiais chemikalais, pritaikytais 3oz-20oz vario storiui. Kombinuotas ėsdinimo/dengimo procesas užtikrina takeltų tikslumą.
Laminavimas ir Gręžimas

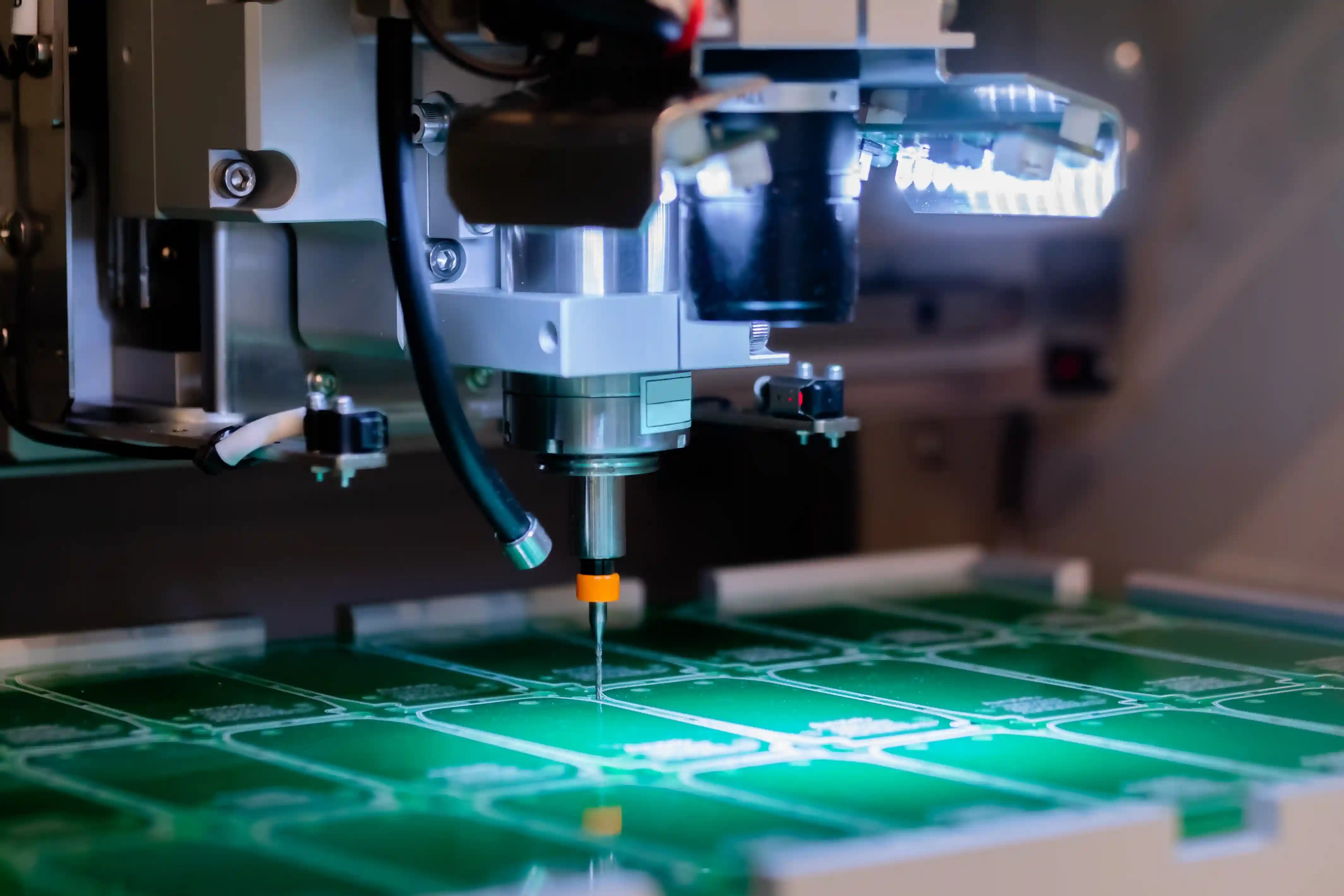

Daugiasluoksnės storo vario plokštės laminavimas aukšto slėgio/temperatūros režimu. CNC gręžimas su specialiais grąžtais, pritaikytais storo vario medžiagoms.
Galvaninis Dengimas ir Paviršiaus Apdaila
Skylių metalizacija ir papildomas galvaninis vario dengimas. Paviršiaus apdaila (ENIG, HASL, OSP) pagal taikymo reikalavimus.
Kokybės Kontrolė ir Testavimas
Kiekviena storo vario PCB testuojama: vario storio matavimas, elektrinis testavimas, impedancijos tikrinimas, terminė analizė. IPC-6012 Class 3 atitiktis.
Taikymo Sritys
Pramonės šakos
Medžiagos ir Parinktys
Pasirinkimo galimybės
FR-4 TG170
Aukšto Tg FR-4 medžiaga storo vario PCB gamybai su padidintu atsparumu karščiui. Standartinis pasirinkimas 3-6oz taikymams.
FR-4 TG180
Aukščiausios klasės FR-4 medžiaga 10oz+ storo vario plokštėms, kur darbinė temperatūra viršija 130°C.
Polyimide (PI)
Poliimido bazinė medžiaga ekstremalioms temperatūroms (iki 260°C). Naudojama aviakosminiuose ir karinės paskirties storo vario projektuose.
CEM-3
Ekonomiška stiklo pluošto kompozitinė medžiaga paprastesniems vienpusiams storo vario taikymams.
DUK
Dažnai užduodami klausimai
Kas yra storo vario PCB (Heavy Copper PCB)?
Kokią srovę gali pernešti storo vario PCB?
Kuo storo vario PCB pranašesnė už standartinę PCB maitinimo taikymuose?
Ar galima derinti skirtingus vario storius vienoje PCB?
Kiek kainuoja storo vario PCB gamyba?
Kokie dizaino apribojimai taikomi storo vario PCB?
Susijusios Paslaugos
Taip pat siūlome
Daugiasluoksnė PCB
Daugiasluoksnės plokštės su storo vario vidiniais sluoksniais galios paskirstymui.
Sužinoti daugiauMetalinė PCB
Aliuminio pagrindo MCPCB alternatyva šilumos valdymui LED ir galios taikymuose.
Sužinoti daugiauPCB Gamyba
Visos PCB gamybos paslaugos – nuo standartinių iki specialiųjų plokščių.
Sužinoti daugiauAptarnaujamos Pramonės Šakos
Nemokami Inžineriniai Įrankiai
Pasiruošę pradėti projektą?
Gaukite nemokamą kainų pasiūlymą per 24 valandas. Mūsų inžinierių komanda padės optimizuoti jūsų projektą.
