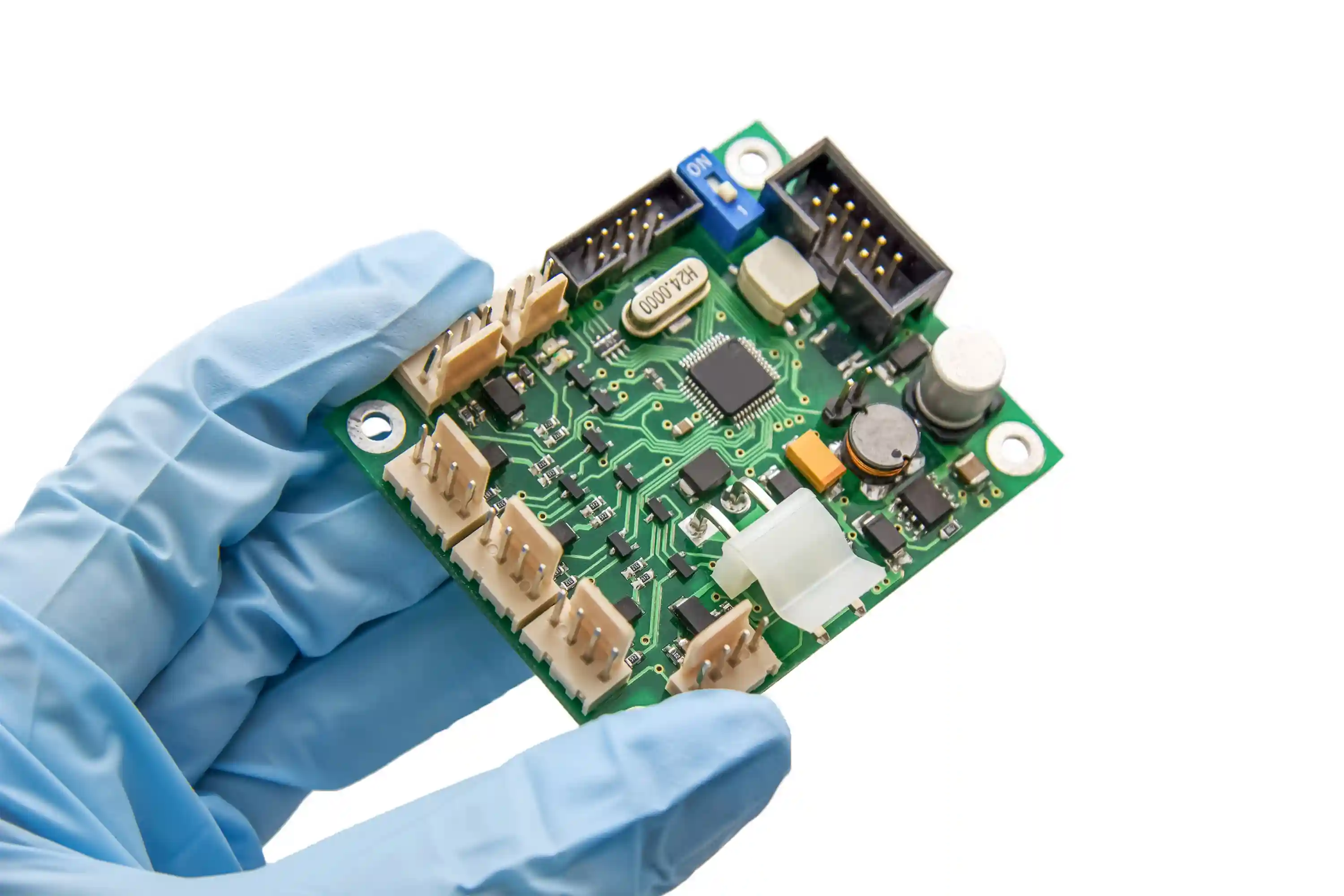

Kodėl IPC-A-610 Yra Vienas Svarbiausių Dokumentų PCB Surinkime
Kai pirkimų komanda sako, kad projektui reikia "aukštos kokybės PCB surinkimo", tai dar nėra techninis reikalavimas. Gamybai reikia objektyvaus kriterijaus: kokia litavimo jungtis laikoma priimtina, kiek galima komponento poslinkio, kada leidžiamas kosmetinis netolygumas, o kada plokštė turi būti atmesta. Būtent čia atsiranda IPC-A-610.
IPC standartų šeimoje IPC-A-610 yra plačiausiai cituojamas elektroninių surinkimų priimtinumo standartas. Jis naudojamas kaip bendras kokybės kalibras SMT, THT ir mišriam surinkimui, ypač kai projektas eina į pramonę, mediciną, telekomunikacijas ar automobilių elektroniką. Praktikoje šis standartas dažniausiai dirba kartu su J-STD-001 proceso logika, ISO 9000 kokybės valdymu ir tokiais kontrolės metodais kaip automatinė optinė inspekcija.
Jei jūsų produktas pereina per PCB surinkimą, SMT surinkimą, X-Ray tikrinimą ar testavimą, IPC-A-610 padeda apibrėžti, kada rezultatas yra tikrai priimtinas, o kada "atrodo normaliai" nebepakanka.
IPC-A-610 nėra dokumentas, kuris "pagerina" procesą savaime. Jis tik labai aiškiai parodo, ar jūsų procesas iš tiesų valdomas. Jei pirmoje partijoje matote 3-5% vizualinių neatitikimų, problema paprastai yra ne standarte, o procese.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kas Tiksliai Yra IPC-A-610
IPC-A-610 yra elektroninių surinkimų priimtinumo standartas. Jis aprašo, kaip turi atrodyti priimtini ir nepriimtini surinktos plokštės požymiai: litavimo jungtys, komponentų padėtis, poliarumas, laidininkų pažeidimai, konformalinės dangos vizualinis rezultatas, BGA ar paslėptų jungčių vertinimas pagal papildomus metodus ir panašiai.
Svarbu suprasti, ko šis standartas nedaro:
- jis nenustato viso gamybos proceso recepto
- jis nepakeičia DFM, trafareto projektavimo ar termoprofilio validacijos
- jis nepakeičia elektrinio ar funkcinio testavimo
- jis nėra tas pats, kas IPC-6012, kuris labiau susijęs su tuščios PCB kokybės reikalavimais
Trumpai tariant, IPC-A-610 atsako į klausimą: ar surinkta plokštė priimtina pagal apibrėžtus vizualinius ir struktūrinius kriterijus?
Class 1, Class 2 ir Class 3: Kur Prasideda Tikrieji Skirtumai
Didžiausia praktinė IPC-A-610 vertė yra ta, kad jis susieja priimtinumo kriterijus su produkto paskirtimi. Tas pats vaizdinis defektas vartojimo elektronikoje gali būti toleruojamas, o medicinos ar aviacijos gaminyje jau bus laikomas neatitikimu.
| Klasė | Tipinis produktas | Rizikos tolerancija | Įprasta kontrolė | Kada dažniausiai taikoma |
|---|---|---|---|---|
| Class 1 | Paprasta vartojimo elektronika | Aukštesnė | Vizualinė kontrolė, bazinis funkcinis testas | Kaina svarbiau už ilgalaikį patikimumą |
| Class 2 | Pramoninė, verslo, ryšio elektronika | Vidutinė | AOI, elektrinis testas, proceso kontrolė | Dažniausias Europos B2B projektų lygis |
| Class 3 | Aukšto patikimumo elektronika | Labai maža | Griežtesnė vizualinė kontrolė, X-ray, atsekamumas, validacija | Medicina, aviacija, gynyba, kritinė infrastruktūra |
| Class 2 + kliento spec. | Individualūs EMS projektai | Priklauso nuo kliento | Standartas papildomas brėžiniu, CTQ ir PPAP/NPI taisyklėmis | Kai vien IPC-A-610 nepakanka |
| Class 3 + procesinė kontrolė | Hi-rel projektai | Mažiausia | IPC-A-610 + J-STD-001 + papildomi bandymai | Kai lauko gedimo kaina labai aukšta |
Praktikoje dauguma projektų Lietuvoje ir Šiaurės Europoje patenka į Class 2, o Class 3 reikia tik tada, kai reali produkto paskirtis tai pateisina. Tai svarbu, nes neteisingai pasirinkta klasė iškart keičia broko lygio tikslą, peržiūros laiką, rework ribas ir vieneto kainą.
Jei klientas prašo Class 3, bet produkto rizikos profilis realiai atitinka tik Class 2, jis moka už lėtesnę inspekciją, daugiau atmetimų ir mažesnį proceso langą. Class 3 verta rinktis tik tada, kai gedimo kaina tikrai viršija papildomos kontrolės kainą.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Ką IPC-A-610 Tikrina Realiame Surinkime
Standartas kasdienėje gamyboje dažniausiai naudojamas keturiose srityse.
1. Litavimo jungčių priimtinumas
Čia vertinama, ar jungtis turi pakankamą sudrėkinimą, ar nėra tiltelių, ar išlaikytas menisko profilis, ar neviršyta leistina defektų riba. SMT projektuose tai tiesiogiai susiję su litavimo pastos tūriu, komponentų centravimu ir reflow profiliu. Dėl to verta kartu peržiūrėti litavimo pastos parinkimą ir AOI inspekcijos vadovą.
2. Komponentų padėtį ir poliarumą
Standartas padeda nuspręsti, kada komponento pasvirimas yra tik kosmetika, o kada jau kelia elektrinę ar mechaninę riziką. Tai ypač svarbu 0201, QFN, BGA ir mišriuose SMT/THT mazguose.
3. THT ir rankinio litavimo kokybę
Peršlampamųjų jungčių atveju vertinamas užpildymas, šlapiavimo kokybė, išvado išsikišimas ir galimas perkaitinimas. Todėl IPC-A-610 dažnai cituojamas kartu su THT surinkimu, selektyviu litavimu ir rankiniu rework procesu.
4. Specialius atvejus: BGA, danga, švara
Kai projekte atsiranda BGA, LGA ar paslėptos jungtys, IPC-A-610 vien vizualiai nebepakanka. Tada į procesą įtraukiamas X-Ray tikrinimas, o jei produktas bus naudojamas agresyvioje aplinkoje, papildomai tikrinama konformalinė danga ir joninė tarša.
IPC-A-610, J-STD-001 ir IPC-6012: Dažniausiai Painiojami Dokumentai
Pirkimų ir projektų valdymo komandose šie trys standartai labai dažnai suplakami į vieną sakinį. Tai klaida, nes jie sprendžia skirtingus klausimus.
| Standartas | Ką apima | Kada naudojamas | Pagrindinis klausimas |
|---|---|---|---|
| IPC-A-610 | Surinktos plokštės priimtinumą | Vizualinėje ir galutinėje kontrolėje | Ar PCBA atrodo ir atitinka priimtinumo ribas? |
| J-STD-001 | Litavimo proceso reikalavimus | Proceso kūrime, operatorių mokyme, validacijoje | Kaip teisingai atlikti litavimą? |
| IPC-6012 | Tuščios PCB specifikaciją | PCB gamyboje ir tiekėjo kvalifikacijoje | Ar pati plokštė pagaminta teisingai? |
| IPC-A-620 | Kabelių ir laidų surinkimą | Laidų pynėms, kabeliams, terminalams | Ar kabelių surinkimas priimtinas? |
| Kliento CTQ/Spec | Projekto specifinius kriterijus | NPI, FAI, PPAP, auditams | Kas šiame projekte kritiška be bazinio standarto? |
Tai reiškia, kad vien sakinys "gaminame pagal IPC" praktiškai nieko nepasako. Reikia tiksliai nurodyti, kuris standartas, kuri klasė ir kuriame etape jis taikomas.
Kaip IPC-A-610 Naudojamas Gamybos Linijoje
Subrendusi EMS komanda šio standarto nenaudoja tik galutiniam broko gaudymui. Ji jį įdiegia per visą procesą:
- Užsakymo peržiūroje nustatoma reikalinga klasė: 1, 2 ar 3.
- DFM ir NPI etape aprašomos CTQ vietos: BGA, konektoriai, galios komponentai, rankinio litavimo zonos.
- AOI programa mokoma pagal realius defektų kriterijus, o ne tik "gražų vaizdą".
- Pirmos 5-10 plokščių partijoje peržiūrimos rankiniu būdu, kad būtų sulyginta žmogaus ir sistemos interpretacija.
- Jei projekte yra paslėptų jungčių, planuojamas rentgenas ir papildomas elektrinis testas.
- Tik po to klasė tampa ne marketingo teiginiu, o procesu.

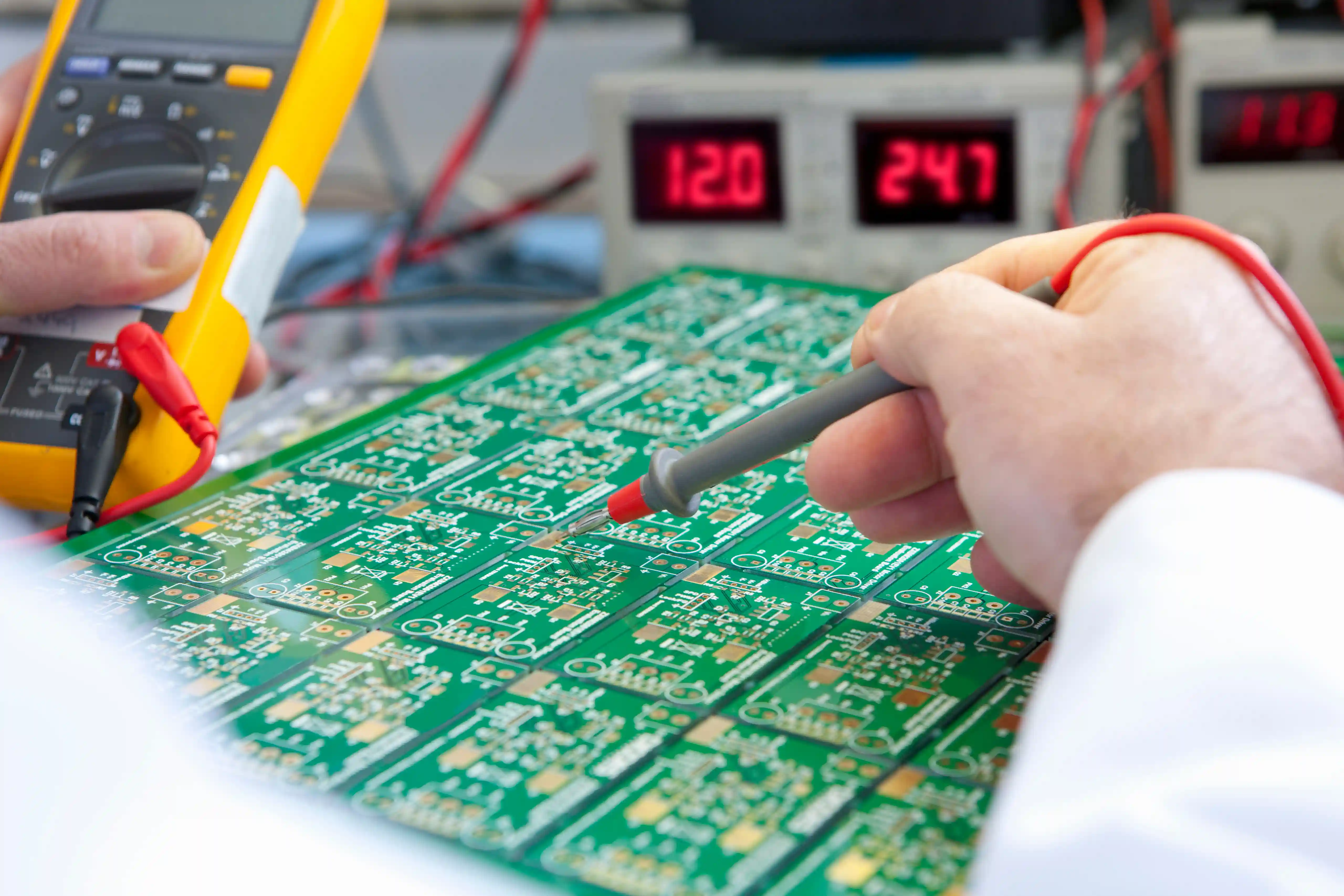

Šis požiūris ypač svarbus, jei projektas pereina iš prototipų į seriją, nes tada pasikartojantys smulkūs nukrypimai tampa brangiu sisteminiu broku. Daugiau apie tai jau išplėtota PCB testavimo ir kokybės kontrolės vadove.
Gamyboje vien vizualinis sakinys "atitinka IPC-A-610" yra per silpnas. Reikia žinoti bent tris dalykus: klasę, tikrinimo etapą ir ar naudotas papildomas metodas, jei jungtis nematoma. Be šių trijų punktų teiginys lieka pusiau marketinginis.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
6 Dažniausios Klaidos, Kai Klientai Reikalauja IPC-A-610
1. Nenurodoma klasė
Jei RFQ ar brėžinyje parašyta tik "IPC-A-610 compliant", tiekėjas vis tiek turės interpretuoti, ar kalbama apie Class 2, ar Class 3. Toks neapibrėžtumas virsta ginčais po pirmos partijos.
2. Standartas painiojamas su funkciniu testu
IPC-A-610 nepasako, ar plokštė veikia. Jis pasako, ar ji surinkta priimtinai. Dėl to funkcinis testas ir ICT/FCT testavimas lieka būtini.
3. BGA tikrinama tik akimis
Paslėptoms jungtims reikia rentgeno arba kito papildomo metodo. Be to, pirmose partijose verta peržiūrėti bent 3-5 kritinius mazgus 100% apimtimi.
4. Class 3 prašoma "dėl visa ko"
Jei produktas nėra hi-rel kategorijoje, toks sprendimas dažnai padidina kainą 10-25% ir sumažina proceso išeigą be realios verslo naudos.
5. Nėra suderinto rework limito
Kai kurie mazgai po antro ar trečio perkaitinimo pradeda degraduoti, net jei vizualiai dar atrodo padoriai. Todėl rework taisyklės turi būti suderintos dar prieš SOP.
6. Nepalikta vietos kliento specifikai
IPC-A-610 yra bazė, bet ne galutinė visų projektų tiesa. Medicinos, gynybos ar automobilių produktuose dažnai reikia papildomų nuokrypio ribų, atsekamumo ir dokumentacijos.
Praktinis Užsakovo Kontrolinis Sąrašas
Jei užsakote PCB surinkimą ir norite realios, o ne deklaratyvios atitikties, paklauskite tiekėjo šių klausimų:
- Kuri IPC-A-610 klasė bus taikoma mano projektui?
- Ar ši klasė aprašyta pasiūlyme, brėžinyje ar NPI dokumente?
- Kaip tikrinami paslėpti sujungimai: ar planuojamas rentgenas, ar tik AOI?
- Kiek pirmos partijos vienetų bus peržiūrėta rankiniu būdu prieš paleidžiant seriją?
- Ar ta pati klasė taikoma ir rework zonoms, konektoriams, rankiniam litavimui?
- Kokie papildomi bandymai bus atlikti be vizualinio priimtinumo?
Jei tiekėjas negali aiškiai atsakyti bent į 4 iš šių 6 klausimų, reali kokybės kontrolė tikriausiai dar nėra pilnai suvaldyta.
FAQ
Kas yra IPC-A-610 paprastais žodžiais?
Tai elektroninių surinkimų priimtinumo standartas, naudojamas nustatyti, ar surinkta plokštė atitinka vizualinius ir konstrukcinius kokybės kriterijus. Dažniausiai jis taikomas kaip Class 1, 2 arba 3, priklausomai nuo produkto rizikos lygio.
Kuo skiriasi IPC-A-610 ir J-STD-001?
IPC-A-610 daugiausia atsako, ar rezultatas priimtinas po surinkimo, o J-STD-001 apibrėžia, kaip procesas turi būti atliekamas. Praktikoje gamyklose abu dokumentai dažnai naudojami kartu, ypač Class 2 ir Class 3 projektuose.
Ar IPC-A-610 užtikrina, kad plokštė veiks?
Ne. Net jei plokštė atitinka IPC-A-610, ji vis tiek gali turėti funkcinių problemų, todėl papildomai reikalingas elektrinis arba funkcinis testas. Tipiniame NPI cikle verta planuoti bent 1 vizualinį ir 1 elektrinį kontrolės etapą.
Kada verta rinktis Class 3 vietoje Class 2?
Class 3 paprastai racionalus tada, kai gedimo pasekmė labai brangi arba pavojinga: medicinoje, aviacijoje, gynyboje ar kritinėje infrastruktūroje. Jei produktas yra įprasta pramoninė elektronika, Class 2 dažniausiai suteikia geresnį kainos ir rizikos santykį.
Ar AOI pakanka, jei tiekėjas dirba pagal IPC-A-610?
Ne visada. AOI labai gerai aptinka matomus SMT defektus, bet nemato paslėptų BGA ar LGA jungčių. Jei projekte yra tokių komponentų, pirmoms 5-10 plokštėms dažnai verta planuoti papildomą X-ray kontrolę.
Ar reikia IPC-A-610 nurodyti jau RFQ etape?
Taip, geriausia tai padaryti kuo anksčiau. Jei klasė nenurodoma RFQ ar NPI etape, tiekėjas gali pasiūlymą skaičiuoti pagal Class 2 logiką, o vėliau perėjimas į Class 3 gali pakeisti kainą, terminą ir atmetimo lygį dar prieš SOP.
Išvada
IPC-A-610 yra vienas svarbiausių kokybės kalibrų PCB surinkime, bet jo vertė atsiranda tik tada, kai klasė aiškiai nurodyta, kontrolės metodai suderinti, o standartas integruotas į realų procesą. Jei jis naudojamas tik kaip bendras pažadas pardavimo skaidrėje, naudos beveik nėra.
