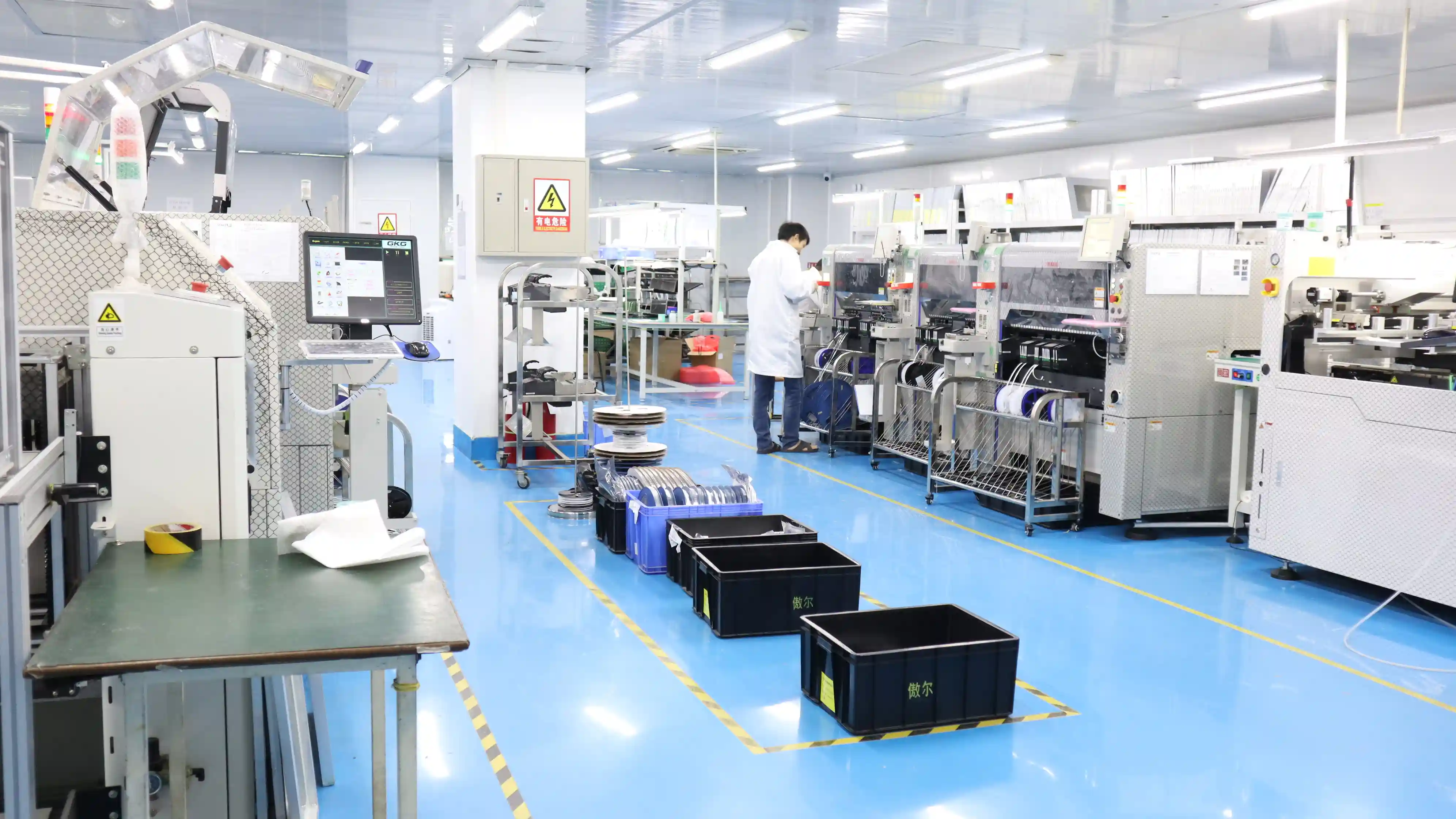

Kodėl Pick-and-Place Yra SMT Linijos Šerdis
Kai pirkėjas arba produkto komanda kalba apie SMT linijos greitį, pokalbis dažniausiai greitai nukrypsta į vieną skaičių: kiek komponentų per valandą gali sumontuoti mašina. Tas rodiklis svarbus, bet jis nepasako visos istorijos. Realiame SMT surinkime pick-and-place mašina nėra vien "greitas robotas". Ji yra proceso centras, nuo kurio priklauso komponentų orientacija, padėties tikslumas, feederių logistika, pirmo paleidimo išeiga ir net tai, kiek rework teks daryti po reflow.
Trumpai tariant, pick-and-place nusprendžia, ar PCB linija dirbs kaip prognozuojamas gamybos procesas, ar kaip nuolatinis klaidų gesinimas. Jei komponentas paimamas netinkamu nozzle, jei fiducialų logika sukalibruota per grubiai, jei feederio žingsnis nesutampa su realia juostos geometrija arba jei CAD centroid duomenys neatitinka bibliotekos rotacijos, defektų grandinė prasideda dar prieš litavimo pastą paliečiant krosnį.
Surface-mount technology, pick-and-place machine ir IPC elektronikos standartų kontekstas primena paprastą taisyklę: komponentų padėjimas yra ne atskiras etapas, o tiltas tarp DFM, trafareto, reflow ir inspekcijos. Dėl to pick-and-place tema svarbi tiek PCB surinkimo, tiek AOI inspekcijos, tiek X-Ray tikrinimo planavime.
Pick-and-place klaidos retai baigiasi tik vienu pasisukusiu komponentu. Jos paprastai grįžta kaip visa grandinė: blogas wetting, AOI false call, papildomas rework ir lėtesnis partijos išleidimas po 24-48 valandų.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kaip Veikia Pick-and-Place Procesas Praktikoje
Moderni SMT linija paprastai juda tokia seka: trafaretas užneša pastą, SPI patikrina tūrio ir registracijos kokybę, o tada pick-and-place mašina paima komponentus iš feederių, vizijos sistema patikrina orientaciją ir kiekvieną detalę padeda į nurodytą vietą ant PCB arba panelio. Po to seka reflow, AOI ir, jei reikia, BGA litavimo atvejais papildomas X-Ray.
Ši seka atrodo paprasta tik iš tolo. Realybėje pick-and-place kokybę lemia bent šešios tarpusavyje susijusios sritys:
- centroid failų ir bibliotekos korektiškumas
- globalių ir lokalių fiducialų strategija
- feederių būklė, juostos žingsnis ir padavimo stabilumas
- nozzle pasirinkimas pagal korpusą, masę ir paviršiaus tipą
- vizijos algoritmo tolerancijos pagal komponento tipą
- linijos balansavimas tarp setup laiko, CPH ir tikslumo
Todėl gera pick-and-place programa nėra vien importuotas XY failas. Ji yra inžinerinis dokumentas, kuris turi tikti konkrečiai mašinai, konkrečiai bibliotekai, konkrečiam paneliui ir konkrečiam produkto miksui.
Kur Dažniausiai Prarandamas Tikslumas
Daugelis komandų mano, kad padėties netikslumai atsiranda tik tada, kai mašina "blogai kalibruota". Tai per siauras požiūris. Praktikoje tikslumas prarandamas dažniau dėl kombinacijos tarp dizaino duomenų, mechanikos ir proceso disciplinos.
| Rizikos sritis | Kas vyksta | Dažniausias simptomas | Pasekmė gamyboje | Ką daryti |
|---|---|---|---|---|
| Centroid duomenys | Nesutampa rotacija arba komponento kilmė bibliotekoje | 90° ar 180° pasuktos detalės | AOI defektai, rankinis taisymas, galimas scrap | Patvirtinti first article su bibliotekos revizija |
| Fiducialai | Per mažai žymių arba jos arti nešvarios zonos | Poslinkis visame panelyje | Solder bridge arba off-pad padėjimas | Naudoti bent 2 globalius ir, kai reikia, lokalius fiducialus |
| Feederis | Juostos padavimas nestabilus | Mis-pick, praleistos detalės | Linijos stabdymai, OEE kritimas | Tikrinti feederio nusidėvėjimą ir žingsnio suderinimą |
| Nozzle | Per didelis arba per mažas vakuuminis plotas | Tombstoning, drop, bloga orientacija | Rework ir didesnis defektų lygis | Sieti nozzle su korpuso mase ir kontakto plotu |
| PCB laikymas | Panelis vibruoja arba linksta | Nevienodas placement aukštis | Smearing, component shift prieš reflow | Naudoti tinkamą support fixture ir panelizaciją |
| Programos optimizacija | Per agresyvus greitis arba bloga head seka | CPH geras tik teoriškai | Daug restartų, prasta išeiga | Optimizuoti pagal realų mix, ne vien kataloginį CPH |
Svarbu suprasti, kad šios klaidos dažnai nematomos pirmajame vaizde. Pavyzdžiui, komponentas gali atrodyti "beveik centre", tačiau fine-pitch QFN arba 0.4 mm BGA aplinkoje tas nedidelis nuokrypis jau reiškia didesnę bridging arba opens riziką po krosnies. Todėl pick-and-place negalima vertinti vien plika akimi.
Kai mašina dirba 50 000 ar 80 000 CPH režimu, net 0,05 mm pasikartojantis nuokrypis tampa ne smulkmena, o statistiniu defektų generatoriumi. Greitis be kontrolės yra tik greitas broko gaminimas.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Feederiai, Nozzle ir Vizijos Sistema: Mažos Detalės, Didelė Įtaka
Vienas dažniausių nesusipratimų yra manyti, kad pick-and-place našumą lemia tik pačios galvos greitis. Iš tikrųjų didelę dalį stabilumo nulemia feederiai. Jei 8 mm juosta turi netolygų žingsnį, jei cover tape atsiplėšimas per stiprus arba jei feederis po ilgo darbo jau turi mikroklibėjimą, mašina pradeda prarasti ritmą: daugėja mis-pick, vacuum alarm ir operatoriaus sustojimų.
Ne mažiau svarbus yra nozzle parinkimas. 0402 rezistorius, QFN su lygiu korpusu, didesnė induktyvumo detalė ir konektorius reikalauja skirtingo kontakto ploto bei vakuuminės logikos. Net kai kataloge visi jie atrodo "suderinami", netinkamas nozzle gali sukelti komponento pasisukimą skrydžio metu arba nelygų nuleidimą ant pastos. Tada problema jau nebe vien placement etape, nes po reflow ji virsta paslėptu elektriniu defektu.
Vizijos sistema yra trečias sluoksnis. Ji mato komponento kontūrą, poliarizaciją, lead geometry arba body center. Tačiau kamera negali ištaisyti blogų bibliotekos duomenų iki begalybės. Jei CAD eksportas painioja pin 1, jei korpuso centras nustatytas pagal neteisingą datum arba jei tiekėjas pakeitė pakuotės orientaciją, operatorius turi tai sugaudyti dar NPI stadijoje.
Čia verta susieti temą ir su SMT trafareto storiu ir apertūrų dizainu. Placement tikslumas ir pastos tūris dirba kartu. Jei vienas iš dviejų yra nestabilus, antras jo neišgelbėja.
Kuo Skiriasi Teorinis CPH Nuo Realaus Linijos Našumo
Tiekėjų prezentacijose dažnai matomas įspūdingas skaičius: 60 000, 90 000 ar net daugiau CPH. Tačiau pirkėjo požiūriu svarbesnis klausimas yra ne maksimalus kataloginis greitis, o stabilus realus našumas konkrečiam produktui. Didelė dalis PCB projektų turi mišrų BOM: smulkūs pasyvai, keli QFN, vienas ar du BGA, kelios aukštesnės jungtys ir galbūt rankinio THT seka po SMT.
Tokiame mišinyje realų našumą mažina:
- feederių perstatymo laikas
- first article patvirtinimas
- nozzlių keitimas tarp komponentų grupių
- lokalių fiducialų paieška ant sudėtingesnių panelių
- programos stabdymai po mis-pick ar vacuum alarm
- serijos perjungimas tarp skirtingų produktų
Todėl vertinant EMS partnerį verta klausti ne tik "kiek CPH turi jūsų mašina", bet ir:
- kiek trunka naujo produkto setup
- kaip valdoma feeder offline paruoša
- ar yra first article dokumentacija su reference board
- kaip matuojamas mis-pick lygis ir placement yield
- kaip programa susiejama su SPI, AOI ir reflow grįžtamuoju ryšiu
Praktiškai gerai valdoma 35 000-50 000 CPH linija gali būti naudingesnė už nominaliai greitesnę mašiną, jei pirmoji turi mažiau sustojimų, geresnį changeover ir stabilesnę first-pass yield.
Pick-and-Place Ir DFM: Problemą Reikia Spręsti Dar Iki Gamybos
Didelė dalis placement bėdų gimsta ne linijoje, o dar dizaino etape. Per arti krašto padėti komponentai, netinkamai išdėstyti fiducialai, per siauri tarpkomponentiniai tarpai, neaiškūs reference designatoriai panelio sluoksnyje arba prasta panelizacija tiesiogiai apsunkina automatizuotą montavimą.
Todėl pick-and-place kokybė yra glaudžiai susijusi su DFM/DFA analize, PCB panelizacijos vadovu ir PCB dizaino taisyklėmis gamybai. Kai šie trys etapai suderinti iš anksto, placement programa tampa prognozuojama. Kai jie palikti "sutvarkysime gamykloje", prasideda papildomi engineering change, lėtesnis NPI ir brangesnės pirmos partijos.
Tipiniai DFM signalai, kad placement gali strigti:
- trūksta globalių fiducialų arba jie uždėti per arti panelio krašto
- dideli komponentai palikti ant linkstančių liežuvėlių tarp V-score zonų
- 0201/01005 detalės sugrūstos šalia aukštų jungčių
- BGA ir QFN sritys neturi aiškios lokalios registracijos strategijos
- centroid eksportas ir BOM bibliotekos naming nėra vieningi
Jei NPI metu tenka ranka taisyti daugiau nei 3-5 bibliotekos rotacijas ar feeder mapping klaidas vienam produktui, problema yra ne operatoriaus, o duomenų valdymo disciplinoje. Tokia partija beveik visada vėluoja.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kada Reikia Griežtesnės Placement Kontrolės
Ne visi PCB projektai vienodai jautrūs placement kokybei. Griežtesnės ribos paprastai būtinos tada, kai gaminys dirba tankioje arba reguliuojamoje aplinkoje: medicinos įrangoje, automobilių elektronikoje, RF ir telekomunikacijų mazguose arba kai naudojami fine-pitch korpusai.
Tokiais atvejais vien bendras "mašina moderni" teiginys nepakanka. Reikia aiškiai suprasti:
- koks placement accuracy lygis deklaruojamas realiomis sąlygomis
- ar programa validuota su first article foto arba golden board
- kaip AOI bibliotekos susietos su component placement variacija
- kada įtraukiamas X-Ray, jei naudojami BGA ar LGA korpusai
- kaip valdomas atsekamumas tarp feederio, lot ir mašinos programos revizijos
Tai ypač svarbu kartu su MSL valdymu SMT surinkime ir IPC-A-610 priimtinumo taisyklėmis. Placement kokybė nėra izoliuota metrika; ji tampa produkto kokybės dalimi tik tada, kai susiejama su visu validacijos keliu.
Kokių Klausimų Klausti EMS Tiekėjo Apie Pick-and-Place
Jei renkatės partnerį PCB surinkimui arba turnkey surinkimui, verta turėti konkretų klausimyną. Bendras klausimas "ar turite pick-and-place mašinas?" nepasako beveik nieko. Daug naudingesni yra konkretūs klausimai apie proceso brandą.
| Klausimas tiekėjui | Kodėl svarbu | Geras signalas | Rizikos signalas |
|---|---|---|---|
| Kaip valdote first article approval? | Parodo NPI discipliną | Foto, check list, bibliotekos revizija | "Operatorius pažiūri vietoje" |
| Ar feederiai ruošiami offline? | Trumpina changeover ir mažina klaidas | Yra feeder kitting ir barcode kontrolė | Feederiai surenkami paskutinę minutę prie linijos |
| Kaip matuojate mis-pick ir placement yield? | Rodo proceso valdymą skaičiais | Yra OEE, alarm ir defektų statistika | Remiamasi tik operatoriaus patirtimi |
| Ar naudojate lokalius fiducialus BGA/QFN zonoms? | Svarbu fine-pitch srityse | Taikoma pagal dizaino riziką | Pasikliaujama vien globaliais fiducialais |
| Kaip susiejate SPI, AOI ir placement duomenis? | Padeda rasti tikrą šaknį | Yra grįžtamasis ryšys tarp stočių | Kiekviena stotis dirba atskirai |
| Kaip tvarkote bibliotekos rotacijas ir package mapping? | Mažina NPI chaosą | Centralizuota biblioteka ir ECO kontrolė | Kiekviena partija taisoma rankiniu būdu |
Toks klausimynas leidžia greitai suprasti skirtumą tarp tiekėjo, kuris tiesiog turi įrangą, ir partnerio, kuris iš tikrųjų valdo procesą.
Dažniausios Pick-and-Place Klaidos, Kurias Galima Sustabdyti Iš Anksto
Yra kelios problemos, kurios kartojasi beveik kiekvienoje gamykloje, jei procesas nepakankamai disciplinuotas:
- neteisinga komponento rotacija dėl bibliotekos neatitikimo
- feederio setup klaida po produkto perjungimo
- vakuumo praradimas ant mažų pasyvų ar lengvų IC
- netinkamas support pin išdėstymas po plonu paneliu
- per agresyvus placement greitis aukštiems arba nestabiliems komponentams
- per mažai duomenų apie tai, kurios klaidos kartojasi nuo partijos iki partijos
Šios bėdos nėra egzotiškos. Būtent todėl geras partneris turi ne tik SMT liniją, bet ir aiškų kontrolės ciklą: paleidimas, patikra, korekcija, pakartotinis patvirtinimas. Tai daug svarbiau už rinkodarinį teiginį apie "smart factory".
Nuorodos
FAQ
Kas yra pick-and-place mašina SMT surinkime?
Tai automatizuota įranga, kuri paima SMT komponentus iš feederių ir padeda juos ant PCB pagal programos koordinates. Moderniose linijose ji gali dirbti nuo maždaug 20 000 iki 80 000+ CPH, bet realus našumas visada priklauso nuo BOM mišinio, setup ir defektų lygio.
Ar didesnis CPH visada reiškia geresnį SMT tiekėją?
Ne. Jei changeover trunka 90 minučių, mis-pick lygis aukštas, o first-pass yield krenta keliais procentais, kataloginis 80 000 CPH tampa mažiau vertingas nei stabilesnė 40 000 CPH linija. Pirkėjui svarbiau OEE, first article disciplina ir pakartojamumas.
Kodėl fiducialai tokie svarbūs pick-and-place kokybei?
Fiducialai leidžia mašinai tiksliai susieti realią PCB padėtį su programos koordinatėmis. Be bent 2 gerai matomų globalių fiducialų ir, kai reikia, lokalių žymių, net 0,05-0,10 mm registracijos klaida gali tapti kritine fine-pitch komponentams.
Kada reikia lokalių fiducialų, o ne vien globalių?
Dažniausiai tada, kai naudojami BGA, QFN, 0,5 mm ar mažesnis pitch, labai tankūs komponentų blokai arba panelis turi vietinių deformacijų riziką. Tokiose zonose lokalūs fiducialai padeda išlaikyti tikslesnę registraciją nei vien globali panelio nuoroda.
Kaip pick-and-place susijęs su SPI ir AOI?
Labai tiesiogiai. Jei SPI rodo gerą pastos tūrį, bet AOI po reflow nuolat fiksuoja poslinkį ta pačia kryptimi, šakninė priežastis gali būti placement registracija, feeder mapping arba nozzle parinkimas. Dėl to šios trys stotys turi būti vertinamos kaip vienas procesas, o ne atskiri skyriai.
Ką verta paruošti prieš siunčiant PCB projektą SMT gamybai?
Minimaliai verta pateikti tvarkingą BOM, centroid/Pick-and-Place failą, gerberius, stack-up ar panelio informaciją, kritinių komponentų pastabas ir aiškias orientacijos taisykles. Jei produktas jautrus, pridėkite ir first article kriterijus bei specialias AOI/X-Ray taisykles dar prieš pirmą partiją.
Išvada
Pick-and-place mašina SMT surinkime yra daugiau nei greita automatika. Ji yra vienas pagrindinių kokybės ir našumo svertų, kuris jungia dizaino duomenis, feederių logiką, fiducialų strategiją, trafareto kokybę ir vėlesnę inspekciją. Todėl vertinant tiekėją arba ruošiant naują NPI partiją verta žiūrėti ne į vieną CPH skaičių, o į visą placement proceso brandą.
