SMT vs THT Surinkimas: Kurį Metodą Pasirinkti Jūsų Projektui?
Tinklaraštis|Technologijos

SMT vs THT Surinkimas: Kurį Metodą Pasirinkti Jūsų Projektui?

2026-02-2614 min skaitymoHommer Zhao

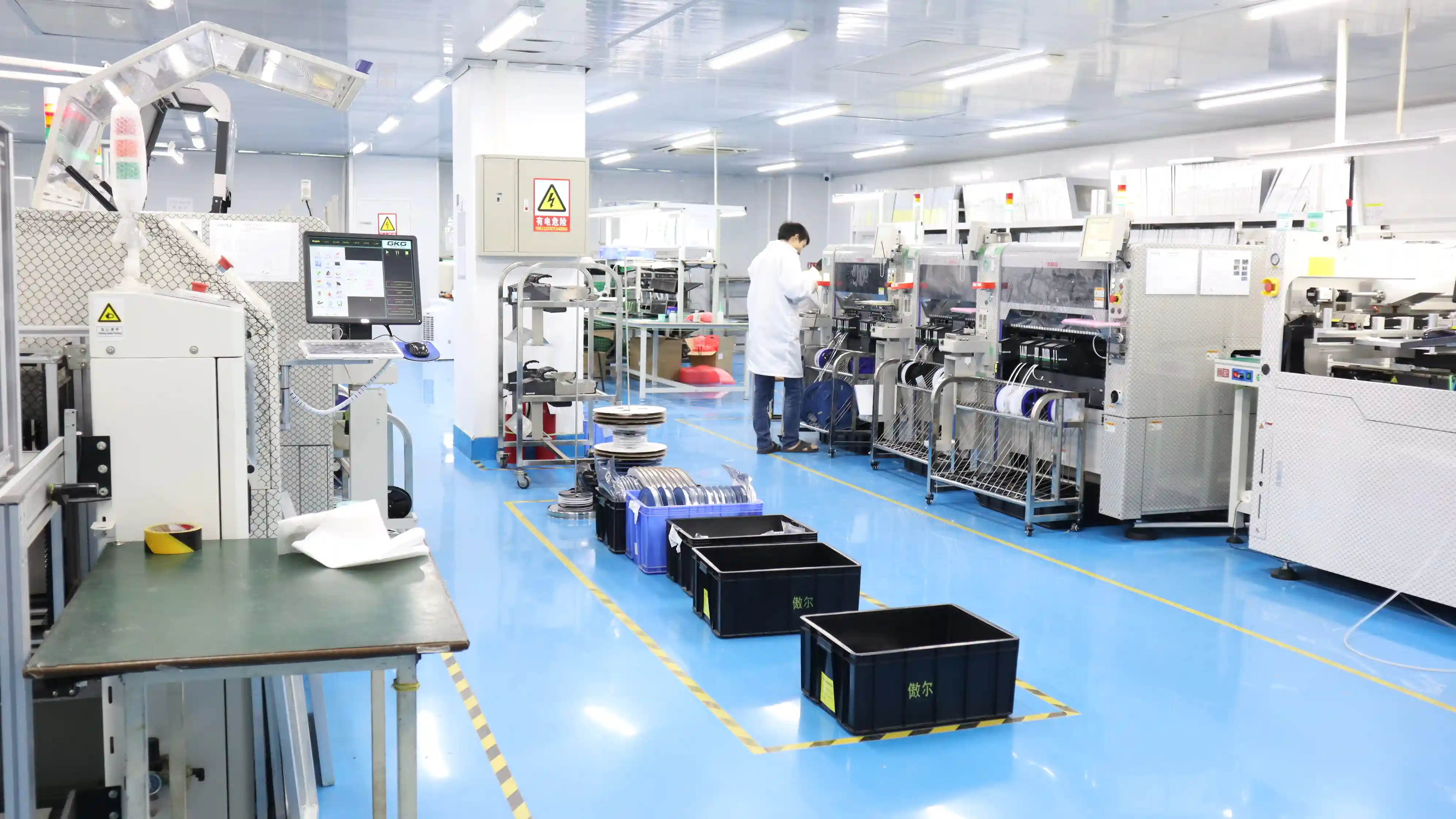

<h2>Įvadas: Du Surinkimo Keliai – Vienas Teisingas Pasirinkimas</h2> <p>Kai ruošiatės gaminti elektroninį produktą, vienas svarbiausių sprendimų – <strong>kokį surinkimo metodą pasirinkti</strong>: paviršinio montavimo technologiją (SMT) ar per skylę montavimo technologiją (THT)? Teisingas pasirinkimas lemia ne tik gamybos kainą, bet ir produkto patikimumą, dydį bei gamybos greitį.</p> <p>Šiame straipsnyje detaliai palyginame abi technologijas, pateikiame realius kainų pavyzdžius ir padedame priimti informuotą sprendimą.</p> <blockquote> <p>"Per 15 metų darbo su Europos klientais matau tą pačią klaidą – inžinieriai pasirenka surinkimo metodą pagal įprotį, ne pagal projekto poreikius. Teisingas pasirinkimas gali sutaupyti 20-40% gamybos kaštų." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>Kas yra SMT (Surface Mount Technology)?</h2> <p><strong>SMT</strong> – tai surinkimo technologija, kurioje komponentai montuojami tiesiai ant PCB paviršiaus. Tai šiuolaikinė ir labiausiai paplitusi technologija, sudaranti <strong>apie 90% visos pasaulinės PCB surinkimo rinkos</strong>.</p> <h3>SMT Proceso Žingsniai</h3>
  1. Litavimo pastos užnešimas – trafaretu užnešiama litavimo pasta ant kontaktinių aikštelių
  2. Komponentų montavimas – automatinė pick-and-place mašina greitai sudėlioja komponentus
  3. Reflow litavimas – plokštė pereina pro reflow krosnį, kur pasta išsilydina ir sukuria jungtis
  4. Inspekcija – AOI (automatinė optinė inspekcija) ir/arba rentgeno tikrinimas
<h3>SMT Privalumai</h3>
  • Mažesni komponentai – 0201, 01005 dydžiai leidžia tankesnį montavimą
  • Didesnis automatizavimo laipsnis – pick-and-place mašinos montuoja iki 80 000 komponentų per valandą
  • Mažesnė kaina dideliems kiekiams – automatizuotas procesas mažina darbo jėgos kaštus
  • Abipusis montavimas – komponentai gali būti montuojami iš abiejų PCB pusių
  • Geresni HF parametrai – trumpesni jungiamieji takeliai, mažesnė parazitinė induktyvumas
<h3>SMT Trūkumai</h3>
  • Didesnis pradinių investicijų poreikis – trafaretas, setup mokestis
  • Sudėtingesnis remontas – mažus komponentus sunkiau pakeisti rankiniu būdu
  • Terminis stresas – reflow procesas veikia visus komponentus vienu metu
  • Mechaninio stiprumo apribojimai – paviršiniai komponentai mažiau atsparūs vibracijoms
<h2>Kas yra THT (Through-Hole Technology)?</h2> <p><strong>THT</strong> – tai klasikinė surinkimo technologija, kurioje komponentų laidininkai pravedami per PCB skylutes ir lituojami iš kitos pusės. Nors ši technologija senesnė, ji vis dar būtina daugelyje pritaikymų.</p> <h3>THT Proceso Žingsniai</h3>
  1. Komponentų paruošimas – laidų formavimas ir karpymas
  2. Komponentų įstatymas – rankiniu būdu arba automatizuotu inserteriu
  3. Banginis litavimas – plokštė pravažiuoja per litavimo bangą (wave soldering)
  4. Tikrinimas ir remontas – vizualinė ir elektrinė inspekcija
<h3>THT Privalumai</h3>
  • Stipresnės mechaninės jungtys – per skylę jungtys atsparios vibracijos ir tempimo jėgoms
  • Aukšta srovės talpa – jungtys, transformatoriai, galios komponentai
  • Lengvesnis prototipavimas – galima lituoti rankiniu būdu
  • Patikimumas ekstremalių sąlygų aplinkoje – automobiliai, pramonė, karinė technika
  • Mažesnė pradinė kaina – prototipams nereikia trafareto
<h3>THT Trūkumai</h3>
  • Didesni komponentai – užima daugiau vietos
  • Lėtesnis procesas – daugiau rankinio darbo
  • Vienpusis montavimas – skylės riboja komponentų išdėstymą
  • Didesnė kaina dideliems kiekiams – rankinis darbas brangus
<h2>Detalus Palyginimas: SMT vs THT</h2> <table> <thead> <tr><th>Parametras</th><th>SMT</th><th>THT</th></tr> </thead> <tbody> <tr><td>**Komponentų dydis**</td><td>0201 – QFP/BGA</td><td>Axial, radial, DIP</td></tr> <tr><td>**Montavimo greitis**</td><td>30 000 – 80 000 komp./val.</td><td>500 – 2 000 komp./val.</td></tr> <tr><td>**Automatizavimas**</td><td>Pilnai automatizuotas</td><td>Pusiau automatizuotas</td></tr> <tr><td>**Mechaninis stiprumas**</td><td>Vidutinis</td><td>Aukštas</td></tr> <tr><td>**Srovės talpa**</td><td>Iki 10A (ribota)</td><td>Iki 50A+</td></tr> <tr><td>**PCB sluoksnių poreikis**</td><td>2-16+ sluoksnių</td><td>2-4 sluoksniai</td></tr> <tr><td>**Remontuojamumas**</td><td>Sudėtingas</td><td>Lengvas</td></tr> <tr><td>**Setup kaina**</td><td>€50-150 (trafaretas + setup)</td><td>€0-30</td></tr> <tr><td>**Kaina/komponentas (1000 vnt)**</td><td>€0.01-0.03</td><td>€0.03-0.08</td></tr> <tr><td>**Tinkamiausias**</td><td>Masine gamyba, IoT, vartojimo el.</td><td>Jungtys, galios el., prototipai</td></tr> </tbody> </table> <blockquote> <p>"Nėra universalaus atsakymo, kuris metodas geresnis. Teisingas klausimas yra: koks metodas optimaliausias būtent jūsų projektui, atsižvelgiant į kiekį, biudžetą ir techninius reikalavimus?" – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>Kainų Palyginimas: Realūs Pavyzdžiai</h2> <h3>Projektas A: IoT Jutiklis (100 SMT komponentų)</h3> <table> <thead> <tr><th>Pozicija</th><th>SMT</th><th>THT</th></tr> </thead> <tbody> <tr><td>PCB gamyba</td><td>€1.20/vnt</td><td>€1.80/vnt (didesnė plokštė)</td></tr> <tr><td>Trafaretas</td><td>€60 (vienkartinis)</td><td>–</td></tr> <tr><td>Surinkimas (1000 vnt)</td><td>€1.50/vnt</td><td>€5.00/vnt</td></tr> <tr><td>**Bendra kaina/vnt**</td><td>**€2.76**</td><td>**€6.80**</td></tr> </tbody> </table> <h3>Projektas B: Pramoninė Valdymo Plokštė (20 THT jungtys + 60 SMT)</h3> <table> <thead> <tr><th>Pozicija</th><th>Tik SMT</th><th>Mišrus (SMT+THT)</th></tr> </thead> <tbody> <tr><td>PCB gamyba</td><td>€2.00/vnt</td><td>€2.00/vnt</td></tr> <tr><td>Surinkimas (500 vnt)</td><td>Neįmanoma*</td><td>€4.50/vnt</td></tr> <tr><td>**Bendra kaina/vnt**</td><td>–</td><td>**€6.50**</td></tr> </tbody> </table> <p>*Galios jungtys ir transformatoriai nėra prieinami SMT pakuotėse</p> <h2>Kada Rinktis SMT?</h2>

<a href="/paslaugos/smt-surinkimas">SMT surinkimas</a> yra geriausias pasirinkimas, kai:

  • 📱 Vartojimo elektronika – telefonai, nešiojami prietaisai, IoT
  • 📊 Didelės gamybos apimtys – >500 vienetų
  • 🔬 Kompaktiškas dizainas – miniatiūrizacija yra prioritetas
  • Aukšto dažnio grandinės – RF, mikrobangės, greiti signalai
  • 💰 Kaštų optimizavimas – automatizuota gamyba pigesnė dideliais kiekiais
<h2>Kada Rinktis THT?</h2>

<a href="/paslaugos/tht-surinkimas">THT surinkimas</a> yra geresnis pasirinkimas, kai:

  • 🔌 Galios elektronika – maitinimo šaltiniai, variklių valdikliai
  • 🏭 Pramoninė aplinka – vibracija, temperatūros svyravimai
  • 🔧 Jungtys ir terminalai – mechaninė apkrova jungimuose
  • 🧪 Prototipai ir mažos partijos – <50 vienetų, iteratyvus kūrimas
  • 🚗 Automobilių elektronika – aukšti patikimumo reikalavimai
<h2>Mišrus Surinkimas: Geriausias Iš Abiejų Pasaulių</h2> <p>Realybėje daugelis produktų naudoja <strong><a href="/paslaugos/misrus-surinkimas">mišrų surinkimą</a></strong> – SMT ir THT ant vienos plokštės. Tipinis pavyzdys:</p>
  • SMT: mikrovaldikliai, pasyvūs komponentai, IC
  • THT: galios jungtys, transformatoriai, relės, aukštos srovės komponentai
<h3>Mišraus Surinkimo Procesas</h3>
  1. SMT komponentų montavimas (pirmoji pusė)
  2. Reflow litavimas
  3. THT komponentų įstatymas
  4. Banginis arba selektyvus litavimas
  5. Galutinė inspekcija
<blockquote> <p>"Apie 70% projektų, kuriuos gauname iš Europos klientų per WellPCB platformą, naudoja mišrų surinkimą. Tai natūrali evoliucija – SMT efektyvumui ir THT patikimumui." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>PCB Dizaino Patarimai Pagal Surinkimo Metodą</h2> <h3>SMT Dizaino Taisyklės</h3>
  • Pad dydžiai pagal IPC-7351 standartą
  • Minimali reflow krosnies atstumas tarp komponentų
  • Thermal relief visiems galios padams
  • Fiducialų žymės automatiniam montavimui
  • <a href="/paslaugos/dfm-dfa">DFM analizė</a> prieš gamybą
<h3>THT Dizaino Taisyklės</h3>
  • Skylių diametras = laido diametras + 0.25mm (minimalus)
  • Annular ring ≥ 0.15mm
  • Pakankamas atstumas tarp komponentų rankiniam montavimui
  • Wave soldering pallets jei plokštė turi ir SMT komponentų
<h2>Pramonės Standartai ir Kokybė</h2> <p>Abu surinkimo metodai turi laikytis tarptautinių standartų:</p> <table> <thead> <tr><th>Standartas</th><th>Aprašymas</th></tr> </thead> <tbody> <tr><td><a href="https://en.wikipedia.org/wiki/IPC_(electronics)">IPC-A-610</a></td><td>Elektroninių surinkimų priimtinumas</td></tr> <tr><td>IPC J-STD-001</td><td>Litavimo proceso reikalavimai</td></tr> <tr><td>IPC-7711/7721</td><td>Remonto ir perdarymo procedūros</td></tr> <tr><td>ISO 9001</td><td>Kokybės valdymo sistema</td></tr> </tbody> </table>

<a href="/kokybe">PCB Lithuania</a> ir WellPCB gamyklos yra sertifikuotos pagal ISO 9001, IATF 16949 ir ISO 13485 standartus, užtikrinančius aukščiausią kokybę tiek SMT, tiek THT surinkime.

<h2>DUK (Dažnai Užduodami Klausimai)</h2> <h3>Ar galima pakeisti THT komponentus SMT ekvivalentais?</h3> <p>Daugeliu atvejų taip – yra SMT versijų rezistoriams, kondensatoriams, ir kai kurioms IC. Tačiau galios jungtys, transformatoriai ir aukštos srovės komponentai dažnai neturi SMT ekvivalentų.</p> <h3>Kiek laiko trunka SMT vs THT surinkimas?</h3> <p>SMT gamybos linija gali surinkti 1000 plokščių per dieną. THT surinkimas paprastai 5-10 kartų lėtesnis dėl rankinio darbo poreikio.</p> <h3>Ar SMT surinkimas patikimas aplinkoje su vibracijomis?</h3> <p>SMT surinkimas su tinkamu dizainu (underfill BGA, tinkamas pad dizainas) gali būti labai patikimas. Tačiau kritinėms jungimams pramoninėje aplinkoje THT vis tiek rekomenduojamas.</p> <h3>Kiek kainuoja pereiti nuo THT prie SMT?</h3> <p>Perdizainavimas kainuoja €500-5000 priklausomai nuo projekto sudėtingumo. Tačiau gamybos sutaupymai dideliems kiekiams (>1000 vnt) dažnai atperka investiciją per 1-2 gamybos ciklus.</p> <h3>Ar PCB Lithuania atlieka abu surinkimo tipus?</h3> <p>Taip – siūlome pilną <a href="/paslaugos/smt-surinkimas">SMT</a>, <a href="/paslaugos/tht-surinkimas">THT</a> ir <a href="/paslaugos/misrus-surinkimas">mišrų surinkimą</a>. Per WellPCB platformą galite gauti pasiūlymą per 24 valandas.</p> <h3>Kokia minimali užsakymo partija?</h3> <p>Prototipams – nuo 1 vieneto. Serijinei gamybai rekomenduojame nuo 100 vienetų optimaliam kainos/kokybės santykiui.</p>
<h2>Išvados: Kaip Pasirinkti?</h2> <p><strong>Pasirinkite SMT</strong>, jei jūsų prioritetai yra kompaktiškas dizainas, masinė gamyba ir kaštų optimizavimas.</p> <p><strong>Pasirinkite THT</strong>, jei reikia mechaninio patikimumo, galios komponentų ar greito prototipavimo.</p> <p><strong>Pasirinkite mišrų surinkimą</strong>, jei jūsų projektas turi ir SMT, ir THT komponentų – tai dažniausias scenarijus.</p>
<p>*Nežinote, kurį surinkimo metodą pasirinkti? <a href="/kontaktai">Susisiekite su PCB Lithuania</a> – mūsų inžinieriai atliks nemokamą <a href="/paslaugos/dfm-dfa">DFM analizę</a> ir rekomenduos optimalų sprendimą jūsų projektui. Arba gaukite momentinį pasiūlymą per WellPCB platformą.*</p> <p><strong>Nuorodos</strong>: - <a href="https://en.wikipedia.org/wiki/IPC_(electronics)">IPC-A-610 Acceptability of Electronic Assemblies</a> - Wikipedia: Surface-mount technology - Wikipedia: Through-hole technology</p> <h2>FAQ</h2> <h3>Q: Koks standartas dažniausiai taikomas PCB surinkimo kokybei?</h3> <p>Dažniausiai naudojami J-STD-001 proceso reikalavimai ir IPC-A-610 priimtinumo kriterijai, o aukšto patikimumo produktuose aiškiai apibrėžiama Class 2 arba Class 3 riba.</p> <h3>Q: Kada būtinas AOI, rentgenas ar funkcinis testas?</h3> <p>AOI praktiškai tampa baziniu reikalavimu SMT partijoms, rentgenas būtinas BGA, QFN ar paslėptoms jungtims, o FCT rekomenduojamas, kai klaidos kaina viršija kelių minučių testavimo laiką vienetui.</p> <h3>Q: Kiek laiko saugu laikyti MSL 3 komponentus prieš surinkimą?</h3> <p>Pagal J-STD-033 tipinis MSL 3 floor life yra 168 valandos esant ne daugiau kaip 30 °C ir 60% RH, o viršijus ribą jau reikia kepimo režimo.</p> <h3>Q: Kada reikia plauti plokštę po litavimo?</h3> <p>Jei naudojamas vandeninis arba aukšto aktyvumo fliusas, valymas dažnai yra privalomas; no-clean procese plovimas vertinamas pagal SIR, joninės taršos ir konformalinės dangos reikalavimus.</p> <h3>Q: Kiek reflow ciklų saugu planuoti vienai plokštei?</h3> <p>Dauguma komponentų kvalifikuojami bent 2-3 reflow ciklams pagal J-STD-020, bet reali riba priklauso nuo paketo, MSL lygio ir maksimalaus peak, kuris dažnai siekia 245-260 °C.</p> <h3>Q: Kaip sumažinti broką pirmoje partijoje?</h3> <p>Praktikoje geriausiai veikia NPI paketas iš DFM peržiūros, trafareto analizės, profilio validacijos ir bent 100% AOI arba elektrinio testo pirmiems vienetams.</p>
