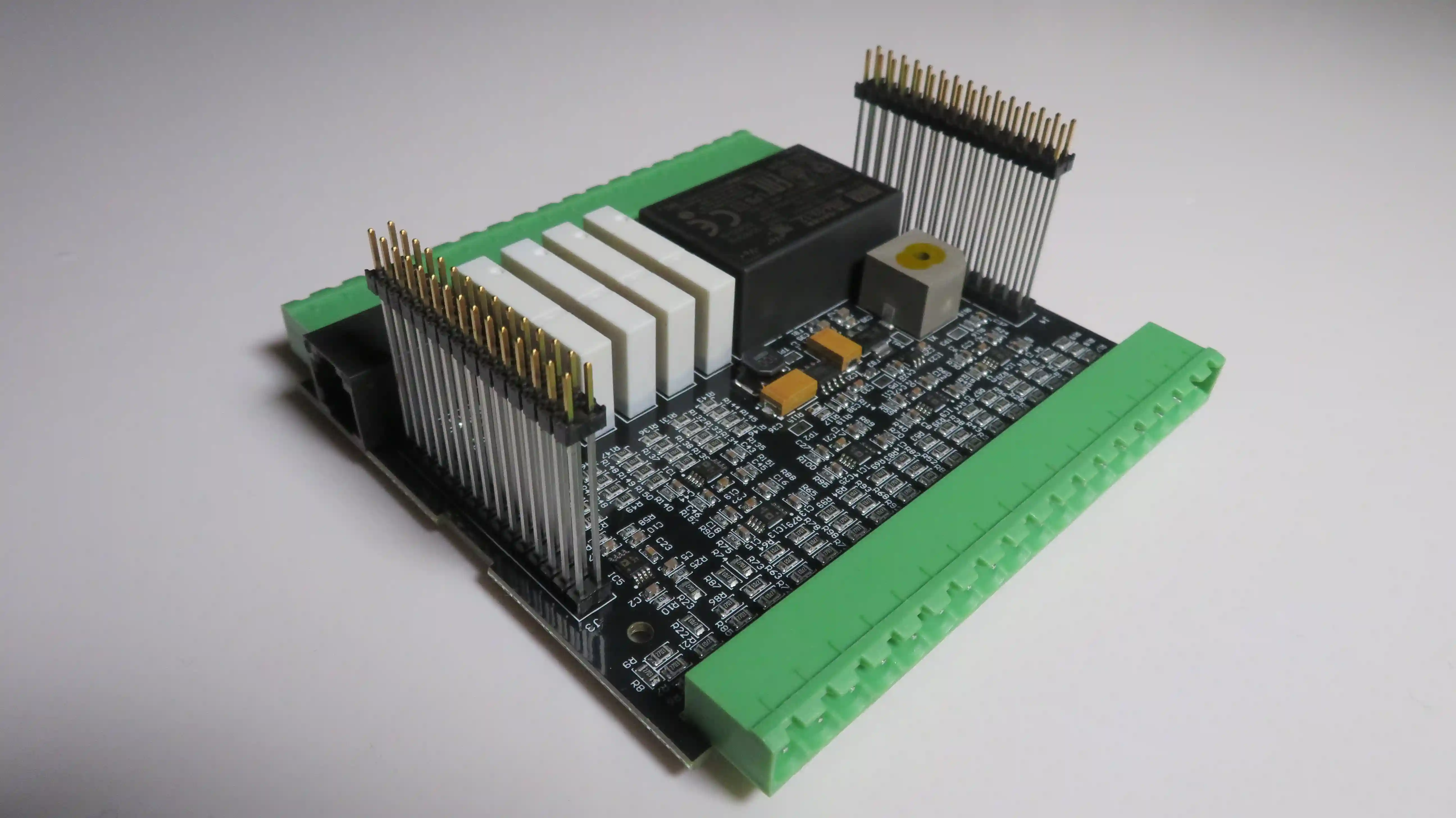

Kodėl wave soldering vis dar svarbus net labai moderniame PCB surinkime
Nors daug dėmesio elektronikos gamyboje šiandien tenka SMT surinkimui, BGA, AOI ir rentgenui, wave soldering išlieka kritiškai svarbus daugelyje mišrių PCB projektų. Tai ypač aktualu plokštėms, kuriose yra THT jungtys, transformatoriai, relės, aukštos srovės terminalai arba mechaninę apkrovą gaunantys komponentai, kuriems through-hole technology vis dar praktiškesnė už SMT alternatyvas.
Problema ta, kad banginis litavimas dažnai nuvertinamas kaip "senas, paprastas procesas". Realybėje jis turi daug jautrių kintamųjų: fliuso aktyvumą, preheat langą, litavimo bangos aukštį, conveyor kampą, kontaktinį laiką, lydmetalio švarą ir, mišriame surinkime, teisingai suprojektuotą paletę. Jei bent vienas iš šių sluoksnių prastai suvaldytas, rezultatas paprastai būna ne tik kosmetinis defektas, bet bridging, insufficient fill, icicles, blow holes, pad lift arba latentiniai kontaktų gedimai po vibracijos.
Banginis litavimas nėra vien THT komponentų prakišimas per lydmetalio bangą. Jei proceso langas juda vos 5-10 °C arba 0.5-1.0 sekundės, plokštė gali nuo stabilios kokybės pereiti prie serijinio rework.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kada wave soldering yra geresnis sprendimas už rankinį ar selektyvų litavimą
Praktikoje banginis litavimas geriausiai atsiperka tada, kai turite pakankamą THT komponentų kiekį, pakartojamą geometriją ir norite stabilaus takto vidutinėms arba didesnėms partijoms. Jei vietoje to renkamas rankinis litavimas tik todėl, kad taip "paprasčiau startuoti", kokybės svyravimas dažnai tampa brangesnis už proceso automatizavimą.
Toliau pateikta lentelė padeda greitai suprasti, kada kuris metodas dažniausiai racionaliausias.
| Metodas | Kada dažniausiai tinka | Pagrindinis privalumas | Pagrindinė rizika | Tipinis sprendimas |
|---|---|---|---|---|
| Wave soldering | Daug THT taškų, pakartojama serija, gera DFM disciplina | Aukštas našumas ir tolygus rezultatas | Bridging, shadowing, neteisingas fill | Vidutinės ir didelės partijos |
| Selective soldering | Mišrus surinkimas su jautriais SMT šalia THT | Tikslus energijos valdymas konkrečioms zonoms | Lėtesnis taktas, sudėtingesnis programavimas | Aukštesnės rizikos mišrios PCB |
| Rankinis litavimas | Prototipai, taisymai, labai mažas kiekis | Maža starto kaina | Operatorinis nepastovumas | NPI ar rework |
| Presolder + wave modelis | Kai dalis THT ruošiama iš anksto | Gali sumažinti kritinių taškų riziką | Didesnė proceso kompleksika | Specialūs mazgai |
| SMT + THT mišrus maršrutas su palete | Kai apatinėje pusėje yra jautrių SMT komponentų | Saugo jau surinktus mazgus | Bloga paletė sukelia šešėlius ir nefill | Dažniausias industrial / power scenarijus |
| Pilnas perėjimas į SMT ekvivalentus | Kai dizainas leidžia atsisakyti THT | Mažiau antrinių operacijų | Gali nukentėti mechaninis patikimumas | Tik jei funkcija leidžia |
Ši logika glaudžiai susijusi su THT surinkimu, mišriu surinkimu ir mūsų straipsniu apie selektyvųjį litavimą. Jei wave soldering pasirenkamas vien dėl greičio, neįvertinus komponentų išdėstymo, tas greitis dažnai dingsta rework eilėje.
Kokie parametrai iš tikrųjų valdo gero banginio litavimo rezultatą
Banginis litavimas atrodo paprastas tik iš tolo. Iš arti tai kelių parametrų balansas:
- fliuso tipas ir užnešimo kiekis
- preheat zona ir PCB viršaus temperatūra prieš bangą
- conveyor greitis
- plokštės pasvirimo kampas
- kontaktinis laikas su lydmetaliu
- bangos aukštis, turbulencija ir siurblio stabilumas
- lydmetalio oksidacija bei dross lygis
Jei vieną parametrą taisote atskirai, bet nežiūrite į visą procesą, labai lengva tik perkelti problemą iš vieno defekto į kitą. Pavyzdžiui, daugiau fliuso gali sumažinti prastą wetting, tačiau tuo pačiu padidinti likučių, kamuoliukų ar net konformalios dangos sukibimo problemų riziką. Didesnė bangos energija gali pagerinti barrel fill, bet pabloginti tiltelį tarp tankių THT pinų.
Svarbi taisyklė: wave soldering turi būti valdomas kaip procesas, o ne kaip mašina. Todėl jį verta sieti su DFM/DFA analize, PCB dizaino taisyklėmis gamybai ir galutiniu testavimo planu.
Ką dažniausiai sugadina blogai suprojektuota paletė
Mišriuose projektuose paletė dažnai laikoma "pagalbiniu priedu", nors realiai ji gali nuspręsti, ar procesas stabilus. Gerai suprojektuota wave soldering paletė:
- uždengia jautrias SMT zonas apatinėje pusėje
- palaiko PCB standumą, kad ji nesikraipytų nuo šilumos
- palieka pakankamą atvirą plotą geram bangos kontaktui
- sumažina lydmetalio šešėliavimo efektą prie aukštų jungčių
- leidžia pakartojamą pozicionavimą be mechaninio laisvumo
Bloga paletė, priešingai, sukelia tris klasikines problemas. Pirma, ji sukuria šešėliavimą ir neleidžia bangai tinkamai pasiekti kai kurių THT zonų. Antra, ji gali per ilgai laikyti šilumą ir perkepti jautrius mazgus. Trečia, jei paletės langai, clearance ar medžiaga parinkti neteisingai, lydmetalis ima kauptis ten, kur jo neturėtų būti.
Kai wave pallet projektuojama tik tam, kad "uždengtų SMT", ji dažnai neapsaugo proceso. Geras fixture turi valdyti ir šilumą, ir srautą, ir PCB mechaniką, ypač kai plokštė storesnė nei 2.0 mm arba turi sunkių jungčių.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Todėl prieš paleidžiant seriją verta suderinti paletės dizainą su PCB panelizacija, PCB prototipais ir pirmųjų vienetų inspekcija. Jei pirmi 5-10 vienetų jau rodo bridging ar uneven fill tendenciją, paletė dažnai yra vienas pirmųjų įtariamųjų.
Dažniausi wave soldering defektai ir ką jie paprastai reiškia
Toliau pateikta greita defektų interpretavimo lentelė padeda suprasti, kur dažniausiai ieškoti priežasties.
| Defektas | Kaip atrodo | Dažniausios priežastys | Ką tikrinti pirmiausia | Tipinis korekcinis veiksmas |
|---|---|---|---|---|
| Bridging | Lydmetalio tilteliai tarp pinų | Per aukšta banga, blogas kampas, per mažas pin spacing | Banga, conveyor kampas, pad geometrija | Mažinti bangos agresyvumą, koreguoti DFM |
| Insufficient hole fill | Nepakankamai užpildytas barrel | Per mažas preheat, per trumpas kontaktas, blogas wetting | Viršaus temperatūra, dwell time, fliusas | Koreguoti preheat ir kontaktinį laiką |
| Icicles | Smailūs lydmetalio išsikišimai | Blogas atsiskyrimas nuo bangos, netinkamas kampas | Išėjimo profilis, banga, temperatūra | Derinti kampą ir išėjimo sąlygas |
| Solder balls | Maži lydmetalio rutuliukai | Per daug fliuso, drėgmė, nešvarumai | Fliuso dozė, medžiagų būklė, valymas | Stabilizuoti flux procesą ir sandėliavimą |
| Blow holes / voids THT jungtyse | Skylės ar porėtumas jungtyje | Drėgmė, užteršimas, blogas aktyvavimas | PCB bake poreikis, skylės švara | Gerinti medžiagų paruošimą |
| Lifted pads | Pakilusios aikštelės | Perkaitinimas, blogas laminato atsparumas | Terminis profilis, medžiaga | Mažinti šiluminį stresą ir perlitavimus |
Svarbu nepainioti simptomo su priežastimi. Pavyzdžiui, bridging nebūtinai reiškia, kad reikia mažiau lydmetalio. Kartais tikroji bėda yra komponento orientacija bangos krypties atžvilgiu arba netinkamas pad dizainas. Būtent todėl wave soldering root-cause analizė turi remtis ne vien operatoriaus įspūdžiu, o duomenų seka: fliusas, preheat, banga, paletė, DFM ir pooperacinis tikrinimas.
Kaip DFM sprendimai nulemia, ar wave soldering bus stabilus
Didelė dalis banginio litavimo problemų prasideda dar prieš gamybą. Jei dizaineris neįvertina THT žingsnio, pad formos, komponentų krypties, copper balancing ar solder thieves logikos, gamybos komanda gauna procesą, kuris iš anksto turi silpnų vietų.
Stabilumą dažniausiai didina šie sprendimai:
- THT jungčių orientavimas pagal bangos kryptį, kad sumažėtų tiltelių rizika.
- Pakankamas atstumas tarp tankių pinų ir gretimų SMT zonų.
- Solder thieves arba geometrijos korekcijos išėjimo pusėje.
- Aiškus sprendimas, kurios zonos eis per selektyvųjį litavimą, o kurios per bangą.
- Ankstyvas suderinimas, ar reikės paletės, ir kokią jos medžiagą bei langus galima naudoti.
Šiame etape wave soldering nėra atskira technologija nuo PCB projektavimo ar PCB surinkimo. Tai vienas bendras procesas, kur klaida ankstyvame etape vėliau tik brangiau pasimato linijoje.
Kada verta rinktis selective soldering vietoje pilno banginio litavimo
Jei plokštė turi daug apatinės pusės SMT komponentų, labai tankias jungtis, aukštus ekranus, jautrius plastikinius korpusus ar lokalias THT zonas tik vienoje vietoje, pilnas banginis litavimas nebūtinai racionalus. Tokiose situacijose selective soldering dažnai duoda geresnę rizikos kontrolę, net jei taktas ilgesnis.
Tipiniai signalai, kad wave soldering gali būti per agresyvus:
- daug jautrių SMT detalių arti THT pinų
- sudėtinga paletė pradeda riboti prieigą bangai
- rework po pirmos partijos viršija maždaug 3-5%
- THT jungtys nėra išdėstytos tolygiai per visą PCB
- vieno vieneto gedimo kaina didelė, pavyzdžiui medicinos įrangos ar pramoninės automatikos produktuose
Tai nereiškia, kad selective visada geriau. Tai reiškia, kad verta vertinti visą ekonominį paveikslą: ciklo laiką, paletės kainą, rework, yield ir lauko gedimo riziką.
Jei wave soldering po NPI palieka 4% rework, o selective sumažina jį iki 0.8%, lėtesnis procesas dažnai tampa pigesnis bendroje savikainoje. Žiūrėti tik į taktą yra klaidinga finansinė logika.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kokią kontrolės seką verta taikyti po banginio litavimo
Geras wave soldering procesas nesibaigia ties išėjimu iš mašinos. Kritiniams projektams verta turėti aiškią kontrolės seką:
- vizualinę THT jungčių peržiūrą pagal priimtinumo kriterijus
- tikslinę AOI ten, kur ji prasminga mišriame surinkime
- elektrinį arba ICT/FCT testavimą, jei THT grandinės funkciškai svarbios
- procesinių duomenų peržiūrą po pirmos partijos
- grįžtamąjį ryšį dizainui, jei defektai kartojasi tose pačiose vietose
Jei po wave soldering produktas dar gaus konformalų padengimą arba keliaus į box build, jungčių kokybė turi būti uždaryta prieš kitus etapus. Kitaip silpna THT jungtis tampa brangiai paslėptu defektu.
Klausimai, kuriuos verta užduoti EMS partneriui prieš tvirtinant wave soldering maršrutą
- Koks tikslinis viršutinio PCB paviršiaus temperatūros langas prieš bangą šiam produktui?
- Kada jūs renkatės wave soldering, o kada selective soldering tam pačiam mišraus surinkimo tipui?
- Ar paletė projektuojama viduje, ir kaip validuojamas jos šešėliavimo poveikis pirmiems vienetams?
- Kaip valdote dross lygį, lydmetalio priežiūrą ir vonios stabilumą?
- Koks leidžiamas rework lygis po pirmos partijos, kol procesas laikomas nestabiliu?
- Ar turite aiškų ryšį tarp wave defektų ir DFM korekcijų kitai iteracijai?
Jei atsakymas į šiuos klausimus yra miglotas, rizika dažniausiai bus valdoma operatoriaus patirtimi, o ne procesu. Mažoms partijoms tai kartais dar veikia, bet serijose toks modelis greitai tampa brangus.
FAQ
Ar wave soldering vis dar tinkamas naujiems PCB projektams 2026 metais?
Taip. Jei plokštė turi daug THT jungčių, relių, transformatorių ar galios terminalų, wave soldering vis dar yra racionalus pasirinkimas. Tinkamai suvaldytas procesas gali išlaikyti stabilų taktą ir mažą broką net vidutinėse ar didelėse partijose, ypač kai kontaktinis laikas laikomas maždaug 2-4 sekundžių lange.
Kada wave soldering tampa blogu pasirinkimu mišriame surinkime?
Dažniausiai tada, kai apatinėje pusėje yra daug jautrių SMT komponentų, o paletė tampa pernelyg sudėtinga arba nebeleidžia gerai pasiekti THT zonų. Jei po NPI matomas 3-5% ar didesnis rework lygis, dažnai verta peržiūrėti selective soldering arba patį PCB išdėstymą.
Kiek svarbi paletė wave soldering procese?
Labai svarbi. Mišriems produktams paletė tiesiogiai lemia bangos prieigą, PCB standumą ir SMT apsaugą. Blogas fixture sprendimas gali sukelti bridging, insufficient fill arba terminį perkaitinimą net tada, kai pati litavimo mašina nustatyta teisingai.
Ar galima visus THT defektus išspręsti pakeliant temperatūrą?
Ne. Didesnė temperatūra kartais pagerina wetting, bet kartu gali padidinti oksidaciją, pad lift riziką ir jautrių komponentų apkrovą. Dažnai tikroji priežastis slypi ne temperatūroje, o fliuse, dwell time, komponentų orientacijoje arba DFM klaidoje.
Koks testavimas būtinas po banginio litavimo?
Minimaliai reikia vizualinės jungčių peržiūros pagal priimtinumo kriterijus. Kritiniuose projektuose rekomenduotina pridėti elektrinį testą arba FCT, ypač jei THT mazgai valdo maitinimą, aukštesnę nei 5 A srovę, signalų perjungimą arba saugos funkcijas.
Kaip sumažinti bridging tarp tankių THT pinų?
Paprastai padeda teisinga komponentų orientacija bangos krypties atžvilgiu, geresnis išėjimo kampas, solder thieves, koreguotas bangos aukštis ir pakankamas preheat. Jei pin spacing labai mažas, vien proceso reguliavimo gali nepakakti ir reikės DFM arba selective soldering sprendimo.
Išvada
Wave soldering nėra pasenusi technologija. Tai vis dar labai efektyvus THT ir mišraus surinkimo metodas, kai procesas valdomas per DFM, paletės logiką, terminį langą ir pooperacinę kontrolę. Blogiausi rezultatai atsiranda ne dėl to, kad pati technologija bloga, o dėl to, kad ji parenkama arba valdoma per daug supaprastintai.
