PCB Panelizacija Sklandžiai Gamybai ir SMT Surinkimui

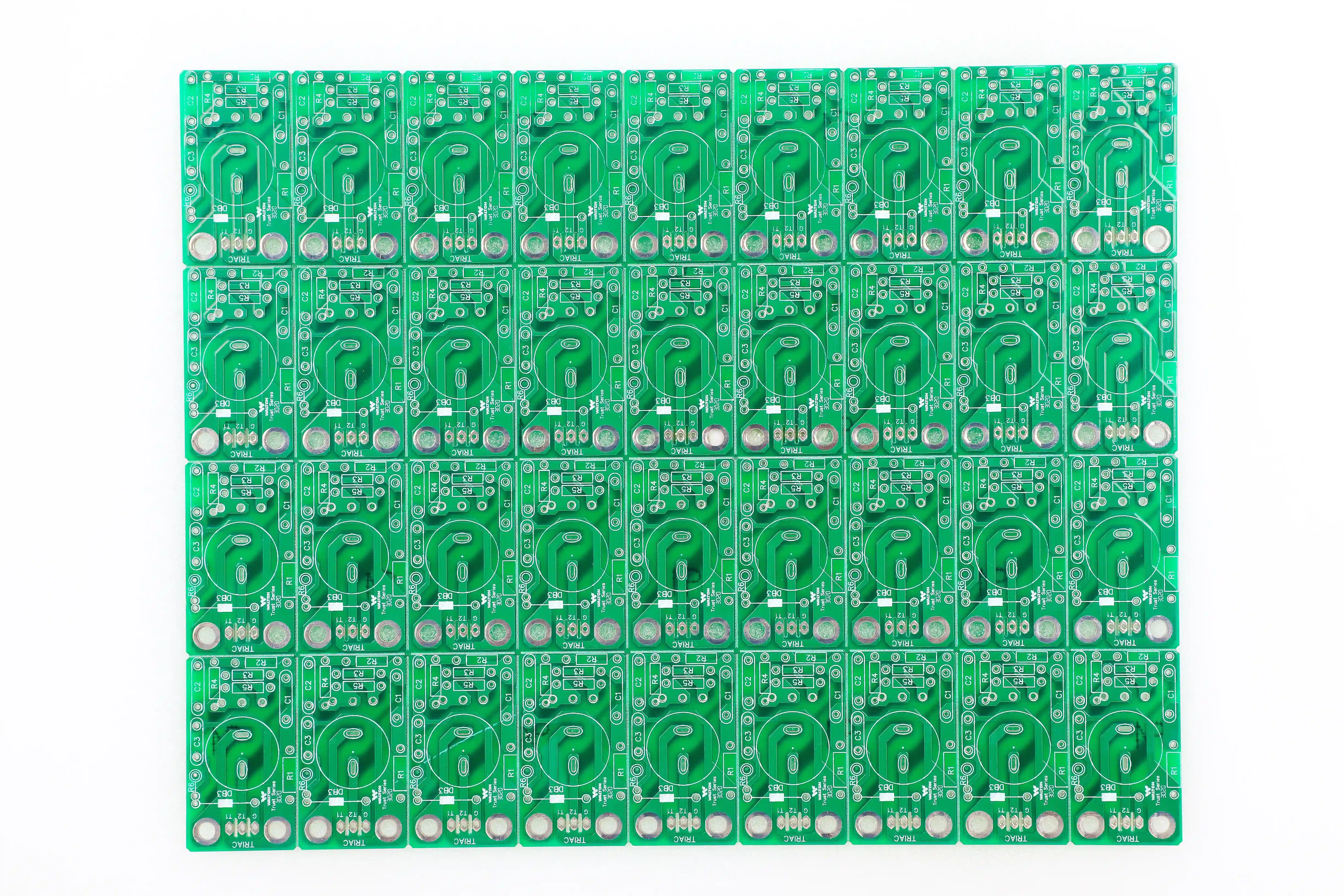

PCB panelizacija yra ne tik kelių plokščių sudėjimas į vieną lapą. Teisingai suprojektuotas panelis lemia, ar SMT linija stabiliai paims plokštę, ar trafaretas pasiskirstys tolygiai, ar depanelizacija nesukels mikroįtrūkių prie jautrių komponentų. PCB Lithuania panelizacijos paslauga apima V-score, tab routing, breakaway rails, tooling skylutes, fiducialus, testavimo rezervą ir depanelizacijos strategiją, kad NPI ir serijinė gamyba vyktų be bereikalingų korekcijų.
Kodėl PCB Panelizacija Turi Būti Sprendžiama Dar Prieš Gamybą?
Daugelis komandų panelizaciją palieka paskutinei minutei, tarsi tai būtų tik CAM operatoriaus formalumas. Praktikoje panelizacijos sprendimai tiesiogiai veikia setup kainą, trafareto stabilumą, komponentų padėjimo tikslumą, wave arba selective soldering eigą, test fixture dizainą ir galutinį broko lygį. Jei panelis per mažas, SMT konvejeris ir laikikliai dirba nestabiliai. Jei breakaway tab vietos parinktos neteisingai, depanelizacija sukelia mechaninį įtempį ties jungtimis, BGA arba kraštinėmis keramikomis. Jei trūksta fiducialų ir tooling skylių, pirmoji partija dažnai stringa ne dėl plokštės schemos, o dėl prasto gamybinio paruošimo.
PCB Lithuania panelizacijos paslauga skirta OEM, EMS ir produktų komandoms, kurios nori iš anksto suderinti panelio logiką su realiu gamybos maršrutu. Peržiūrime plokštės kontūrą, komponentų artumą kraštams, connector overhang, V-score galimybes, tab routing tiltelio vietas, breakaway rail plotį, fiducialų pozicijas, tooling skylių poreikį ir testavimo bei pakavimo apribojimus. Rezultatas nėra tik naujas gerber array failas. Jūs gaunate panelį, kuris dera su trafaretu, SMT registracija, THT papildomomis operacijomis, depanelizavimu ir, jei reikia, funkciniu testu. Tai ypač svarbu prototipams, kurie turi virsti pakartojama serija be naujo perprojektavimo po pirmos partijos.
Techninės Specifikacijos
Gamybos Galimybės
Privalumai
Kodėl rinktis mus?
Panelis Pritaikomas Tikram Gamybos Maršrutui
Panelizaciją deriname ne abstrakčiai, o pagal tai, ar po PCB gamybos seks SMT, mišrus surinkimas, selective soldering, testavimas ar box build integracija. Taip išvengiama situacijų, kai array failas teoriškai teisingas, bet nepritaikytas realiai linijai.
V-Score Kai Reikia Greičio ir Mažesnės Savikainos
Stačiakampiams ar artimos geometrijos projektams parenkame V-score sprendimą, kai svarbus geras panelio užpildymas, greita depanelizacija ir mažesnė routing savikaina. Kartu įvertiname, ar komponentai nėra per arti V-cut linijos.
Tab Routing Sudėtingoms Formoms ir Jautriems Kraštams
Jei plokštė turi nestandartinį kontūrą, connector išsikišimus ar jautrius elementus prie krašto, naudojame tab routing su tilteliais ir mouse bites logika, kad depanelizacija nekeltų perteklinio streso.
Breakaway Rails, Tooling ir Fiducialai
Parenkame rails plotį, tooling skylučių vietas, globalius fiducialus ir, jei reikia, lokalius orientyrus, kad SMT registracija ir trafareto spausdinimas būtų stabilūs nuo pirmos partijos.
Depanelizacijos Rizikos Valdymas
Vertiname, ar po atskyrimo neatsiras įtrūkių prie MLCC, BGA, USB-C, edge connector ar kitų mechanikai jautrių mazgų. Jei reikia, keičiame tab vietas arba siūlome alternatyvų panelio formatą.
Greitas Perėjimas Nuo Prototipo Iki Serijos
Jei projektas prasidėjo kaip vienetinė plokštė, padedame sukurti serijai tinkamą array, kad nereikėtų po pirmo NPI ciklo perdarinėti trafareto, pick-and-place programos ir test fixture logikos.
Darbo Procesas
Kaip dirbame
Dizaino ir Maršruto Peržiūra
Peržiūrime single-board gerber ar ODB++ failus, kontūrą, komponentų kraštinius atstumus ir planuojamą gamybos eigą nuo fabrikacijos iki testavimo.
Panelio Metodo Parinkimas
Parenkame V-score, tab routing arba mišrų sprendimą pagal geometriją, kiekį, komponentų tankį, depanelizacijos riziką ir ekonominį efektyvumą.
Rails, Fiducialų ir Tooling Derinimas
Suderiname breakaway rails plotį, fiducialų išdėstymą, tooling skylutes, žymėjimą ir, jei reikia, testavimo ar selektyvaus litavimo rezervus.
Array Failo ir Rekomendacijų Perdavimo Paketas
Parengiame panelizuotą failą ir aiškias rekomendacijas dėl depanelizacijos, trafareto, SMT padavimo bei mechaninių ribų prieš gamybos startą.
Taikymo Sritys
Pramonės šakos
Medžiagos ir Parinktys
Pasirinkimo galimybės
V-Score Panelis
Tinka tais atvejais, kai plokštės geometrija leidžia tiesias pjovimo linijas ir svarbus geras panelio užpildymas bei greita depanelizacija.
Tab Routing Panelis
Naudojamas sudėtingesniems kontūrams, connector overhang, apvaliems kampams ar jautriems kraštams, kai reikia daugiau laisvės nei leidžia V-score.
Globalūs Fiducialai
Skirti bendrai panelio registracijai SMT linijoje ir trafareto suderinimui, ypač svarbūs mažiems arba tankiems array formatams.
Breakaway Rails
Papildomi kraštai užtikrina stabilų panelio transportavimą konvejeriu, patikimą suspaudimą ir vietą tooling bei žymėjimui.
DUK
Dažnai užduodami klausimai
Kada verta rinktis V-score, o kada tab routing?
Ar panelizacija gali sumažinti bendrą gamybos kainą?
Ar galite paruošti panelį tik iš vienetinės PCB versijos?
Kiek arti krašto gali būti komponentai, jei planuojama depanelizacija?
Ar panelizacijos paslauga tinka tik serijinei gamybai?
