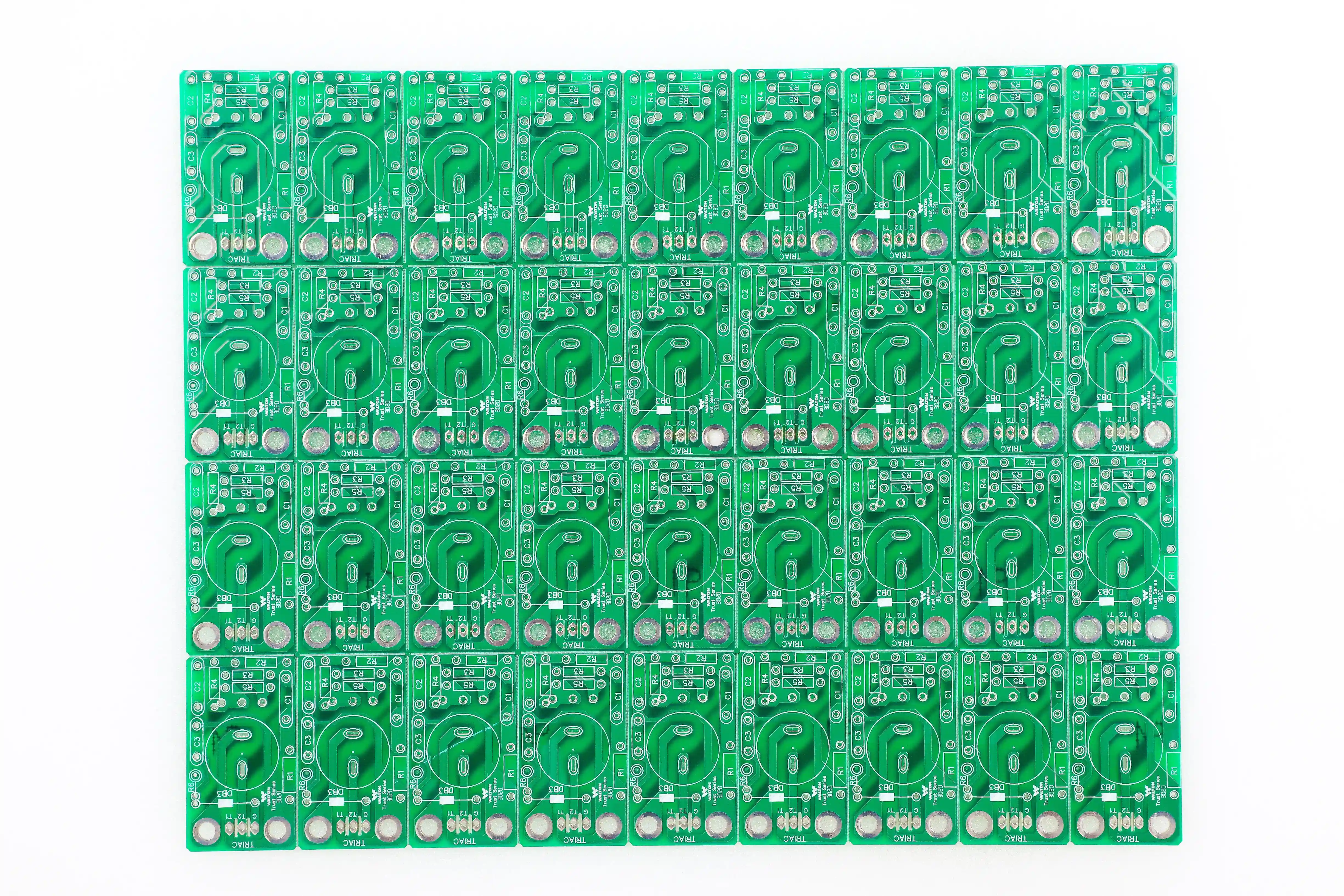

PCB Depanelizavimas po Surinkimo: V-Cut, Router, Punch ir Streso Kontrolė

PCB Depanelizavimas po Surinkimo: V-Cut, Router, Punch ir Streso Kontrolė

2026-04-2918 min skaitymoHommer Zhao

Kodėl PCB depanelizavimas dažnai tampa paskutine, bet nepakankamai įvertinta rizika

Kai komanda sėkmingai užbaigia PCB surinkimą, SMT surinkimą, AOI ir net X-Ray tikrinimą, gali atrodyti, kad svarbiausios kokybės rizikos jau suvaldytos. Tačiau daugelyje realių projektų paskutinis mechaninis žingsnis, tai yra depanelizavimas, dar gali sugadinti visiškai gerą PCBA. Jei plokštė atskiriama per agresyviai, lenkimo apkrova persiduoda į ceramic capacitor, jungtis, ekranus, ball grid array zonas ir litavimo jungtis prie krašto.

Tai ypač aktualu tada, kai panelis buvo suprojektuotas gamybos efektyvumui, bet nepakankamai suderintas su realiu atskyrimo procesu. V-score gali atrodyti pigesnis ir greitesnis, router metodas gali atrodyti saugesnis, o punch sprendimas gali atrodyti produktyvesnis, bet nė vienas iš jų nėra teisingas visiems produktams. Teisingas pasirinkimas priklauso nuo PCB storio, komponentų atstumo iki krašto, panelio geometrijos, gamybos kiekio ir to, kiek mechaninio streso leidžia pats produktas.

Geras depanelizavimas nėra vien tvarkingai atskirtas kontūras. Jis turi užtikrinti, kad po atskyrimo neatsirastų mikroįtrūkis, kuris klientui pasimatys tik po 3 savaičių vibracijos ar temperatūros ciklų.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kas iš tikrųjų vyksta depanelizavimo metu

Depanelizavimo metu jėga beveik niekada neveikia tik kontūro linijos. Ji persiduoda per visą printed circuit board struktūrą, todėl net ir nedidelis plokštės linkimas gali paveikti jautrius mazgus. Rizika ypač išauga, jei:

  • MLCC komponentai sumontuoti arti V-score arba tab zonos
  • BGA, QFN ar dideli thermal pad mazgai yra kraštinėse srityse
  • jungtys ar ekranai kuria papildomą lokalią masę
  • plokštė plona, pavyzdžiui 0.8 mm ar 1.0 mm
  • panelyje likę netolygūs tiltelių, mouse bites ar score gylio skirtumai
  • po atskyrimo iš karto neatliekama jokio funkcinio testavimo

Čia svarbu suvokti vieną praktinį dalyką: depanelizavimo problema dažnai nėra momentinis totalus gedimas. Dažniau tai latentinis defektas. Plokštė gali praeiti įjungimą, trumpą FCT ir net pakavimą, bet po transporto, vibracijos ar šiluminio ciklo atsiras įtrūkusi MLCC keramika, pavargusi litavimo siūlė arba nestabilus kontaktas prie kraštinės jungties.

Kada V-cut, router ir punch metodai veikia geriausiai

Depanelizavimo sprendimas turi remtis ne įpročiu, o konkretaus produkto mechanika. Toliau pateikta lentelė apibendrina praktinį skirtumą tarp dažniausių metodų.

MetodasKada dažniausiai tinkaPagrindinis privalumasPagrindinė rizikaTipinis prioritetas
V-cut separatoriusStačiakampėms PCB su saugiu atstumu iki kraštoGreitas taktas ir maža vieneto kainaDidesnis lenkimo stresas prie score linijosSerijinė gamyba, kai kraštai saugūs
Router depanelizavimasNestandartinėms formoms, tankiems kraštams, connector overhangMažesnis mechaninis stresas ir geresnė kontūro kontrolėLėtesnis ciklas ir didesnė operacijos kainaJautrūs SMT ar mišrūs mazgai
Punch / press-fit fixtureDidelėms serijoms su gerai suvaldytu įrankiuLabai greitas ir pakartojamas atskyrimasDidelė įrankio priklausomybė ir lokalus šokasAukštos apimties brandūs produktai
Rankinis low-volume atskyrimasPrototipams ar labai mažoms partijomsMažos pradinės sąnaudosNepastovus rezultatas, operatoriaus įtakaTik kai rizika maža
Mišrus modelisKai panelyje yra skirtingų geometrijų ar SKUGalima optimizuoti kainą ir riziką kartuSudėtingesnis proceso valdymasNPI ir pereinamosios serijos
V-cut + papildomas fixtureKai reikia greito takto, bet kraštai jautresniMažina PCB linkimą neprarandant greičioReikalauja gero fixture dizainoVidutinės ir didelės serijos

Lentelė padeda priimti kryptį, bet ji nepakeičia realaus produkto vertinimo. Pavyzdžiui, V-cut gali būti visiškai racionalus sprendimas 1.6 mm standžiai plokštei be kraštinių MLCC, tačiau tas pats metodas gali tapti klaida 0.8 mm plokštei su BGA ir jungtimis prie atskyrimo linijos.

Kaip depanelizavimas siejasi su panelizacija ir DFM

Dažna klaida yra depanelizavimą vertinti kaip atskirą paskutinės stoties klausimą. Praktikoje jis prasideda daug anksčiau, jau panelio architektūroje. Jei PCB panelizacija sukurta tik tam, kad sutalpintų daugiau vienetų, bet neįvertina breakaway tab vietų, edge rail pločio, tooling skylių ar komponentų atstumo iki krašto, depanelizavimo stotis paveldi blogą starto poziciją.

Dėl to depanelizavimo logiką verta jungti su mūsų PCB panelizacijos vadovu, DFM/DFA analize ir PCB dizaino taisyklėmis gamybai. Kai šie trys etapai vertinami kartu, galima anksti nuspręsti:

  1. ar komponentai turi būti pastumti toliau nuo lūžio linijos
  2. ar verta keisti V-score į tab routing
  3. ar reikalingas atraminis fixture po atskyrimo zona
  4. ar po depanelizavimo būtina tikslinė AOI, rentgeno patikra ar pakartotinis FCT

Jei panelizacija ir depanelizavimas projektuojami atskirai, viena komanda optimizuoja centus, o kita vėliau gesina eurus. Mechaninė rizika turi būti sprendžiama prieš pirmą NPI paleidimą, ne po pirmo RMA.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kurie komponentai labiausiai nukenčia nuo blogo atskyrimo

Ne visi mazgai vienodai jautrūs. Didžiausia rizika paprastai tenka šioms grupėms:

  • MLCC arti score linijos, nes keramika trapi ir jautri lenkimui
  • BGA ir QFN zonoms, kurias po streso verta sieti su X-Ray tikrinimu
  • didelėms kraštinėms jungtims, kurių masė didina vietinį PCB darbą
  • rigid-flex ar standžiai-lanksčioms konstrukcijoms, kur mechaninė energija pasiskirsto netolygiai
  • galios moduliams ir transformatoriams, kurie apkrauna litavimo siūles
  • plonoms PCB, kuriose maža standumo atsarga

Jei projekte jau yra PCB švaros ir joninės taršos, reflow profilio ar pick-and-place proceso disciplina, būtų klaida leisti paskutiniam mechaniniam veiksmui sunaikinti ankstesnių etapų naudą.

Kada po depanelizavimo verta pridėti papildomą kontrolę

Papildoma kontrolė po atskyrimo nėra būtina kiekvienam projektui, tačiau yra aiškūs atvejai, kai ji dažniausiai atsiperka:

  • NPI serijos, kai dar neįrodyta reali mechaninė proceso marža
  • medicinos ar automobilių elektronikos mazgai, kurių lauko gedimo kaina didelė
  • projektai su kraštinėmis jungtimis, BGA arba trapiomis keraminėmis dalimis
  • atvejai, kai plokštė po atskyrimo keliauja tiesiai į galutinį surinkimą arba klientui
  • situacijos, kur jau anksčiau buvo nestabilus yield, RMA arba intermituojantys gedimai

Tokiose situacijose verta svarstyti seką: depanelizavimas → vizualinė peržiūra → tikslinė AOI arba rentgenas kritiniams mazgams → pakartotinis FCT. Tai ypač racionalu, kai vienas brokuotas vienetas gali sugadinti visą brangų box build ar sistemos integracijos mazgą.

Dažniausios klaidos, dėl kurių depanelizavimas tampa paslėpto broko šaltiniu

Žemiau esantys scenarijai praktikoje kartojasi dažniausiai:

1. V-cut parenkamas vien dėl greičio

Jei vienintelis argumentas yra trumpesnis ciklo laikas, sprendimas per siauras. Reikia vertinti, ar lūžio linija nepersidengia su jautriais komponentais ir ar PCB storis leidžia saugiai valdyti deformaciją.

2. Router metodas laikomas universaliu išgelbėjimu

Router dažnai mažina stresą, bet jei tab vietos blogos, fixturing silpnas ar operatorius skuba, rizika niekur nedingsta. Bloga panelio logika ir su routeriu lieka bloga logika.

3. Po atskyrimo neatliekama jokia papildoma verifikacija

Tai ypač pavojinga projektams su medical PCB assembly, RF mazgais ar galios grandinėmis. Jei gedimas latentinis, vien momentinis įsijungimas nieko negarantuoja.

4. Per mažas komponentų atstumas iki krašto

Kai komponentai priartinami prie lūžio zonos tam, kad PCB būtų mažesnė ar panelis efektyvesnis, taupymas dažnai persikelia į rework, scrap ar RMA kaštus.

5. Depanelizavimas nenaudojamas kaip grįžtamojo ryšio šaltinis dizainui

Jei gamyba mato, kad tam tikri SKU nuolat jautrūs atskyrimui, ši informacija turi grįžti į DFM, panelio ir komponentų išdėstymo taisymą, o ne likti vien operatoriaus pastaba.

Jei po depanelizavimo nerandate defektų, tai dar nereiškia, kad jų nėra. Tai gali reikšti tik tiek, kad nežiūrėjote ten, kur jie atsiranda: prie MLCC, kraštinių jungčių ir paslėptų litavimo jungčių.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kaip pasirinkti metodą pagal produkto riziką, o ne vien kainą

Praktiškai verta pradėti nuo keturių klausimų:

  1. Koks yra artimiausių jautrių komponentų atstumas iki atskyrimo linijos?
  2. Ar produktas turi latentiniams mechaniniams gedimams jautrių mazgų, pavyzdžiui MLCC, BGA ar didelių jungčių?
  3. Kiek kainuos vieno vieneto lauko gedimas, lyginant su lėtesniu, bet saugesniu atskyrimo metodu?
  4. Ar projektas dar NPI stadijoje, ar jau turi stabilią serijinę istoriją?

Jei atsakymai rodo aukštą jautrumą ir didelę gedimo kainą, saugesnis metodas dažniausiai yra ekonomiškesnis net tada, kai operacijos kaina vienetui didesnė. Tai ta pati logika, kuri taikoma burn-in testavime ar SPI kontrolei: pigiausia operacija nėra ta, kuri trumpiausia, o ta, kuri sumažina bendrą broko ir vėlavimo kainą.

Ką verta paklausti EMS partnerio prieš tvirtinant depanelizavimo planą

  1. Kuris atskyrimo metodas planuojamas šiam SKU ir kuo jis pagrįstas?
  2. Koks mažiausias komponentų atstumas iki atskyrimo linijos laikomas saugiu jūsų procese?
  3. Ar naudojate fixture, kai plokštė plona arba turi kraštinius MLCC, BGA ar jungtis?
  4. Ar po depanelizavimo atliekate bent tikslinę vizualinę arba elektrinę patikrą?
  5. Kaip grįžtamojo ryšio būdu taisote panelio dizainą, jei pirmoje partijoje matomas streso poveikis?
  6. Kuriems projektams taikote konservatyvesnį router arba papildomą rentgeno mėginių tikrinimą?

Jei tiekėjas neturi aiškios logikos ir atsakymas apsiriboja fraze "taip darome visada", tai yra signalas, kad procesas valdomas per įprotį, o ne per produkto riziką.

FAQ

Ar V-cut depanelizavimas visada pigiausias ir geriausias sprendimas?

Ne. V-cut dažnai turi mažesnę vieneto kainą ir greitesnį taktą, tačiau jautriems mazgams jis gali sukurti per didelį lenkimo stresą. Jei komponentai arti krašto arba PCB plonesnė nei maždaug 1.0-1.2 mm, router ar papildomas fixture dažnai tampa saugesniu pasirinkimu.

Kada router depanelizavimas atsiperka labiausiai?

Jis dažniausiai atsiperka tada, kai produktas turi nestandartinį kontūrą, connector overhang, tab routing architektūrą arba jautrius SMT mazgus prie krašto. NPI ir aukštesnės rizikos projektams lėtesnis ciklas dažnai kompensuojamas mažesniu scrap ir rework kiekiu.

Ar po depanelizavimo būtina daryti pakartotinį FCT?

Ne kiekvienam produktui, bet kritiniams mazgams tai labai rekomenduotina. Jei plokštė turi BGA, galios grandines, jutiklius ar kraštines jungtis, pakartotinis testas po atskyrimo padeda pagauti gedimus, kurie nebuvo matomi prieš mechaninę operaciją.

Koks saugus komponentų atstumas iki atskyrimo linijos?

Vieno universalaus skaičiaus nėra, nes jis priklauso nuo PCB storio, komponento tipo, depanelizavimo metodo ir fixture. Praktikoje jau kelių milimetrų skirtumas gali nuspręsti, ar MLCC lieka saugioje zonoje, todėl šis klausimas turi būti vertinamas DFM ir panelizacijos peržiūroje, o ne spėjamas gamybos dieną.

Ar punch metodas tinka jautriems medicinos ar automobilių projektams?

Kartais taip, bet tik tada, kai įrankis, fixture ir produkto geometrija labai gerai suvaldyti. Daugeliu atvejų aukšto patikimumo projektuose pirmos partijos labiau linkusios naudoti router arba konservatyvų V-cut modelį su papildoma verifikacija.

Kaip suprasti, kad depanelizavimas jau tapo kokybės problema?

Signalai dažniausiai būna pasikartojantys intermituojantys gedimai, kraštinių MLCC skilimai, didesnis pooperacinis scrap, RMA po vibracijos ar transporto ir situacijos, kai plokštė praeina pirmą testą, bet vėliau elgiasi nestabiliai. Tokiu atveju verta peržiūrėti ne tik testą, bet ir patį atskyrimo metodą.

Išvada

PCB depanelizavimas nėra vien smulki mechaninė operacija po surinkimo. Tai kokybės langas, kuris gali išsaugoti gerą PCBA arba paversti ją latentiniu broku. Teisingas V-cut, router, punch ar mišraus modelio pasirinkimas turi remtis komponentų jautrumu, panelio architektūra, fixture logika ir realia lauko gedimo kaina, o ne vien trumpiausiu taktu.
