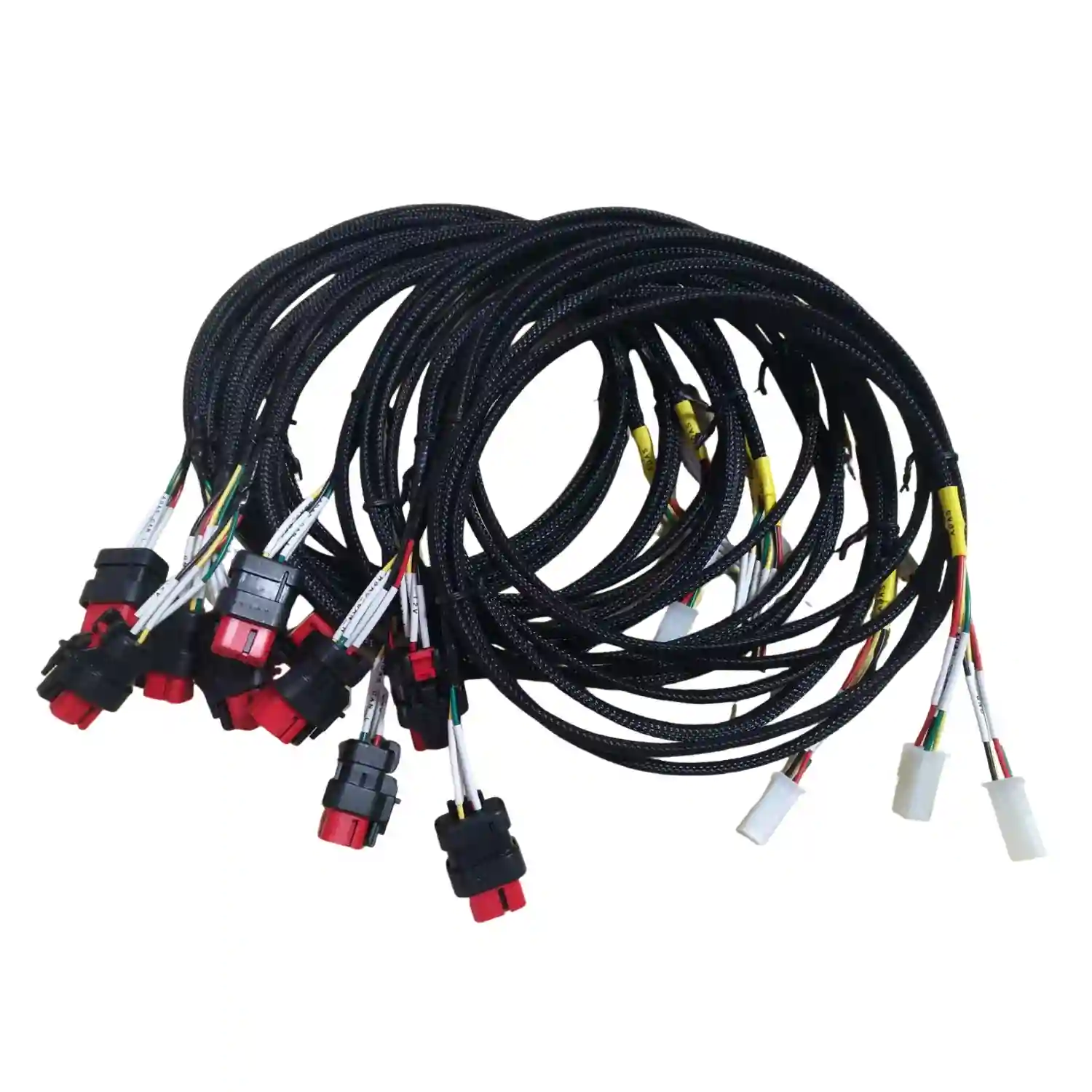

2025-2026 m. JAV pramoninės robotikos OEM paleidimo metu paprašė ne naujos kainos eilutės, o valdomo DFM proceso savo robotų kamerų ir grapple kabeliams. Case bank įrašas fiksuoja "Quantities ranging from 20 to 1000 pieces" ir "Product types: Wrist camera USB cable, Elbow camera USB cable, Grapple cable". Pirmos partijos buvo pagamintos tiksliai pagal brėžinį, tačiau kliento inžinieriai turėjo mažų mechaninių pakeitimų kitoms partijoms, kad kabeliai geriau dirbtų roboto integracijoje ir nepertrauktų ramp-up grafiko.
TL;DR
- Robotų kabelių DFM turi valdyti brėžinio reviziją, lenkimo zoną, strain relief ir testavimo ribas.
- 20 vnt. prototipas ir 1000 vnt. partija negali remtis vienodai laisvu pakeitimų procesu.
- IPC-A-620, UL-758 ir ISO 9001 logika turi būti įrašyta į RFQ prieš revizijos keitimą.
- Kamera ir grapple kabeliai reikalauja mechaninio maršruto patikros, ne tik continuity testo.
- Geras pakeitimas turi turėti ECO priežastį, įsigaliojimo partiją ir senos revizijos likučių planą.
Kodėl robotikos kabelio pakeitimas nėra tik naujas PDF
Šis vadovas skirtas robotikos, automatikos ir pramoninės įrangos inžinieriui arba pirkėjui, kuris jau turi veikiančius pirmus kabelių pavyzdžius, bet gamybos paleidimo metu mato mechanines korekcijas: reikia pakeisti išėjimo kryptį, sutrumpinti atšaką, pridėti apsaugą, perkelti etiketę arba patikslinti lenkimo spindulį. Tai nėra pradinis dizaino mokymas; tai pirkimo etapas tarp pirmos patvirtintos partijos ir pakartojamo 1000 vnt. tiekimo.
Rašau iš tiekėjo pusės, kur 15+ metų EMS, kabelių ir elektronikos gamybos projektai parodė vieną dėsningumą: mažas kabelio pakeitimas tampa dideliu procesu, kai jau yra PO, nupirkti komponentai ir suplanuota gamyba. Jei pakeitimas ateina be revizijos taisyklės, tiekėjas rizikuoja sumaišyti seną ir naują versiją tame pačiame lote. Jei pakeitimas atidedamas, robotas gali gauti kabelį, kuris elektriškai geras, bet mechanikoje tempia jungtį.
Robotikos kabelyje 5 mm poslinkis gali būti didesnė rizika nei 5% komponento kainos skirtumas. Jei kamera juda per sąnarį, mechaninė laisvė, fiksavimas ir revizijos vartai turi būti valdoma prieš kitą 1000 vnt. partiją.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Trys sąvokos, kurias reikia sulyginti
Robotų kabelių mazgas yra custom cable assembly, suprojektuotas judančioms ašims, kameroms, jutikliams, griebtuvams arba roboto valdiklio posistemiams. Toks mazgas turi elektrinę funkciją, bet jo patikimumą dažnai lemia mechanika: kur prasideda lenkimas, kaip laikomas apvalkalas, ar jungtis negauna šoninės apkrovos ir ar kabelis nesitrina į korpusą.
DFM yra dizaino gamybai peržiūra, kurioje brėžinys tikrinamas pagal realų pjovimo, nužievinimo, krimpavimo, litavimo, overmolding, ženklinimo ir testavimo procesą. Kabelių DFM nėra tik klausimas "ar galime pagaminti". Jis turi atsakyti, kuri brėžinio vieta serijoje gali sukurti broką arba lėtą surinkimą.
Revizijos vartai yra taisyklė, nuo kada naujas brėžinys pakeičia seną: nuo kitos PO eilutės, nuo konkretaus lot number, nuo komponentų likučių sunaudojimo arba nuo FAI patvirtinimo. Be šio vartų apibrėžimo tiekėjas negali įrodyti, kuri versija buvo išsiųsta klientui.
Standartai, kuriuos verta įrašyti į kabelio RFQ
IPC-A-620 yra kabelių ir laidų mazgų priimtinumo standartas; viešą IPC organizacijos kontekstą rasite IPC apraše. Robotų kamerų kabeliams jis padeda apibrėžti krimpo, izoliacijos pažeidimo, litavimo, ženklinimo, strain relief ir vizualios kontrolės ribas. Jei nenurodoma klasė, tiekėjas ir klientas gali skirtingai vertinti tą patį lenkimo arba apvalkalo defektą.
UL-758 yra appliance wiring material kontekstas laidams ir izoliacijoms; neutralų viešą šaltinį pateikia UL organizacijos aprašas. Robotikos projekte tai padeda pasirinkti laidą pagal įtampą, temperatūrą, jacket medžiagą ir degumo logiką, net kai galutinis robotas sertifikuojamas kitame sistemos lygyje.
ISO 9001 yra kokybės vadybos standartų šeima, kurios viešas paaiškinimas pateiktas ISO 9000 apraše. Ši logika svarbi ne dėl sertifikato pavadinimo, o dėl įrašų: brėžinio revizija, ECO priežastis, FAI rezultatas, testavimo protokolas ir neatitikties sprendimas turi būti atkuriami po 6 arba 12 mėnesių.
Pakeitimo lentelė nuo 20 vnt. iki 1000 vnt.
| Pakeitimo tipas | Ką tikrinti DFM metu | Mažos partijos riba | Serijos riba | Sprendimo kriterijus |
|---|---|---|---|---|
| Kabelio ilgis | Matavimo taškai, tolerancija, laisvumas roboto sąnaryje | 20-50 vnt. galima tikrinti rankiniu fit-check | Nuo 500-1000 vnt. reikia kontrolės plano | Patvirtinti FAI prieš revizijos užrakinimą |
| Išėjimo kryptis | Jungties orientacija, strain relief kampas, trinties zona | Leistinas laikinas rankinis patikrinimas | Reikia fixture arba go/no-go šablono | Nurodyti brėžinyje ir nuotraukų instrukcijoje |
| USB arba signalinis kabelis | Ekranavimas, porų sukimas, shield termination | Tikrinti continuity ir mechaninį maršrutą | Pridėti 100% elektrinį testą ir vizualią ekranavimo kontrolę | Nekeisti be inžinerinio patvirtinimo |
| Grapple kabelis | Tempimo apkrova, fiksavimas, judantis segmentas | Testuoti su realiu griebtuvu arba maketu | Reikia ciklinio judesio rizikos įvertinimo | Priimti tik po funkcijos patikros |
| Etiketė ir žymėjimas | Vieta, tekstas, partijos kodas, skaitymo kryptis | Galima koreguoti po pirmų pavyzdžių | Keitimas turi turėti įsigaliojimo lotą | Atsekamumas negali dingti |
| Komponento pakeitimas | MPN, mating pora, UL medžiagos kontekstas | Leidžiamas tik su alternatyvos įrašu | Reikia PPAP/FAI arba kliento nuokrypio | Nenaudoti ekvivalento tyliai |
| Testavimo riba | Continuity, short, hipot arba funkcija | Paprasta ataskaita pavyzdžiams | Testo įrašai kiekvienai partijai | Testas turi atitikti naują reviziją |
Ši lentelė padeda atskirti piešinio kosmetiką nuo gamybos rizikos. Robotikos OEM dažnai žino, kad kabelis turi būti "šiek tiek kitaip pasuktas", bet tiekėjas turi paversti tą frazę matuojamu brėžinio pakeitimu. Jei pakeitimas neįdedamas į reviziją, jis lieka operatoriaus atmintyje, o tai nėra gamybos sistema.
Kaip valdėme wrist camera, elbow camera ir grapple kabelių pakeitimus
JAV robotikos projekte pirmos partijos buvo pagamintos pagal pateiktus brėžinius. Elektriškai jos veikė, tačiau kliento R&D komanda pamatė mechaninių integracijos vietų, kur kitoms partijoms reikėjo tikslesnio maršruto. Produktų grupė buvo aiški: "Product types: Wrist camera USB cable, Elbow camera USB cable, Grapple cable". Kiekiai taip pat keitė proceso riziką: "Quantities ranging from 20 to 1000 pieces".
Pirmas veiksmas buvo tiesioginis inžinerinis kanalas, ne komercinis persiuntimas. Kai pakeitimas susijęs su kamera ant riešo ar alkūnės sąnario, vien pirkimo komentaras "atnaujinkite ilgį" yra per silpnas. Reikia matyti, kuris kabelio segmentas juda, kur jis fiksuojamas, kuri jungtis gauna apkrovą ir ar senos revizijos likutis dar gali būti panaudotas.
Antras veiksmas buvo pakeitimų susiejimas su būsimomis partijomis. Jei einamoji partija jau gamyboje, jos stabdymas gali sukurti daugiau rizikos nei naudos. Tokiu atveju galima patvirtinti, kad dabartinis lotas baigiamas pagal seną reviziją, o naujas brėžinys įsigalioja nuo kitos PO eilutės. Jei pakeitimas susijęs su sauga arba funkcija, senos revizijos naudojimas turi būti blokuojamas.
Geras DFM atsakymas ne tik pasako "galime pakeisti". Jis pasako, kuri partija keičiasi, kas nutinka senos revizijos medžiagoms ir kokiu testu įrodoma, kad naujas kabelis neperkelia apkrovos į jungtį.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Trečias veiksmas buvo testavimo plano atnaujinimas. Jei pakeitėte ilgį arba strain relief kampą, continuity testas lieka būtinas, bet nepakankamas. Reikia fit-check, vizualios orientacijos patikros ir, kai kabelis dirba judančioje vietoje, bent rizikos pagrindu parinkto lenkimo ar traukos patikrinimo.
Ką turi turėti geras robotikos kabelio ECO
ECO turi prasidėti nuo priežasties. "Patobulinti dizainą" yra per miglota. Tinkamas įrašas skamba taip: "wrist camera cable exit angle changed to reduce connector side load during axis rotation" arba lietuviškai "riešo kameros kabelio išėjimo kampas pakeistas, kad sumažėtų šoninė apkrova jungčiai sukantis ašiai". Tokia formuluotė paaiškina, ką tikrinti.
Antras ECO blokas yra techninis paketas. Reikia naujo brėžinio, pažymėtų pakeitimų, MPN sąrašo, pinout, matavimo metodo, etiketės pozicijos, priėmimo klasės ir testavimo ribų. Jei kabelis jungiasi su PCBA ar box build mazgu, verta pridėti mechaninę zoną arba surinkimo nuotrauką, kad tiekėjas matytų ne tik kabelį, bet ir realų ribojimą aplink jį.
Trečias blokas yra įsigaliojimas. Nurodykite: senos revizijos paskutinė partija, naujos revizijos pirmas lotas, ar reikia FAI, kiek pavyzdžių tvirtinama prieš seriją, ar leidžiama sunaudoti senas medžiagas ir kas pasirašo nukrypimą, jei grafikas to reikalauja. Tai ypač aktualu, kai kiekiai juda nuo 20 iki 1000 vnt. ir klientas tuo pačiu metu vykdo roboto ramp-up.
Pirkėjo ir tiekėjo atsakomybės
Pirkėjas turi pateikti kontekstą, kurio nėra 2D brėžinyje: roboto judesio kryptį, tvirtinimo taškus, minimalų lenkimo spindulį, prieigos ribas ir defekto pasekmę. Jei wrist camera kabelis nutrūks, pasekmė gali būti vaizdo praradimas; jei grapple kabelis praras kontaktą, pasekmė gali būti sustojęs manipuliatorius. Šios pasekmės lemia testavimo ir dokumentavimo lygį.
Tiekėjas turi grąžinti ne tik kainą, bet ir gamybos poveikį. Ar reikia naujo pjovimo ilgio programos? Ar keičiasi nužievinimo ilgis? Ar jungtis turi kitą įspaudimo įrankį? Ar operatoriaus instrukcija turi naują nuotrauką? Ar testavimo fixture tinka naujai geometrijai? Kiekvienas atsakymas turi tapti PO arba FAI sąlyga.
Kai kiekiai auga nuo 20 iki 1000 vnt., tiekėjas turi išimti pakeitimą iš el. laiško ir įdėti į revizijos valdymą. Kitaip pirmas defektas po mėnesio taps ginču, ne inžineriniu sprendimu.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Evolve: silpną pakeitimo prašymą pakeiskite patikrinamu reikalavimu
Silpnas prašymas skamba taip: "kitai partijai šiek tiek pakeiskite kameros kabelio ilgį ir išėjimo kryptį". Jis pasako norą, bet neįrodo, kur matuoti, nuo kada keisti, ką daryti su senomis medžiagomis ir kaip patikrinti, kad naujas variantas veikia robote.
Tvirtesnė formuluotė: "prašome peržiūrėti Rev B wrist camera USB cable brėžinį pagal DFM; ilgis matuojamas nuo jungties A mating face iki strain relief pabaigos, tolerancija +/-2 mm, išėjimo kampas keičiamas pagal pažymėtą 3D zoną, IPC-A-620 Class 2 priėmimas, 100% continuity ir orientacijos patikra; Rev B įsigalioja nuo kitos 1000 vnt. partijos po 5 vnt. FAI patvirtinimo, senos Rev A medžiagos naudojamos tik su rašytiniu nuokrypiu." Ši frazė duoda tiekėjui gamybos vartus, o klientui - atsekamą sprendimą.
Susiję PCB Lithuania sprendimai
Robotikos kabelių pakeitimus verta derinti su robotic cable assemblies, kabelių surinkimu, laidų pynimu ir jungčių surinkimu. Jei kabelis montuojamas į platesnį mazgą, įtraukite sistemų integraciją, galutinį surinkimą ir testavimą.
Jei pakeitimas paliečia elektroniką, suplanuokite ryšį su PCBA ir kabelių integracija, PCB surinkimu ir ICT/FCT testavimu. Platesnį tiekėjo duomenų valdymo kontekstą rasite straipsniuose apie medžiagų pakeitimą laidų pynių gamyboje, IPC-A-620 kabelių kokybę ir PCBA atsekamumą.
FAQ
Kaip dažnai galima keisti robotų kabelių brėžinius NPI metu?
NPI metu galima turėti kelias revizijas, bet kiekviena turi turėti įsigaliojimo tašką. Praktikoje 20-50 vnt. pavyzdžiams leidžiama daugiau iteracijų, o nuo 500-1000 vnt. partijos reikia ECO, FAI ir testavimo plano pagal IPC-A-620 priėmimo klasę.
Ar continuity testas pakanka wrist camera USB kabeliui?
Ne visada. 100% continuity ir short testas tikrina elektrinį ryšį, bet neįrodo, kad kabelis netemps jungties roboto ašyje. Wrist camera USB kabeliui pridėkite orientacijos patikrą, matavimo taškus ir bent mechaninį fit-check prieš 1000 vnt. partiją.
Kada reikia keisti testavimo fixture po kabelio revizijos?
Fixture reikia peržiūrėti, kai keičiasi jungties orientacija, kabelio ilgis, atšakos vieta, strain relief forma arba testavimo kontaktų prieiga. Jei nauja revizija nebetelpa į seną fixture be jėgos, naudokite naują go/no-go šabloną prieš serijinį testą.
Kuri IPC-A-620 klasė tinka pramoniniams robotų kabeliams?
Daugeliui pramoninių robotų kabelių pradedama nuo IPC-A-620 Class 2, bet saugos, medicinos, aviacijos arba didelio ciklų skaičiaus sistemoms klientas gali reikalauti Class 3 logikos. Klasė turi būti įrašyta RFQ, brėžinyje arba kokybės plane.
Kaip valdyti senos revizijos medžiagas?
Sudaromas likučių sprendimas: sunaudoti senai revizijai, blokuoti sandėlyje, perdaryti arba naudoti tik su rašytiniu nuokrypiu. Nuo 1000 vnt. partijos medžiagų likučiai turi būti susieti su lot number, nes priešingu atveju neįmanoma tiksliai atsekti išsiųstos versijos.
Ar UL-758 būtinas kiekvienam robotikos kabeliui?
Ne kiekvienas galutinis kabelis turi atskirą UL sertifikatą, bet UL-758 medžiagos kontekstas padeda pasirinkti laidą pagal įtampą, temperatūrą ir izoliacijos tipą. Jei robotas dirba pramoninėje spintoje arba energijos grandinėje, šis reikalavimas turi būti aptartas prieš komponentų pirkimą.
Praktinis kitas žingsnis
Jei jūsų robotikos kabeliai jau veikia pirmuose prototipuose, bet paleidimo metu keičiasi brėžiniai, nesiųskite tiekėjui vien naujo PDF. Paruoškite ECO paketą su priežastimi, nauja revizija, įsigaliojimo lotu, IPC-A-620 klase, UL-758 medžiagos kontekstu, testavimo riba ir FAI kiekiu. Pradėti galite per kainos pasiūlymo formą arba kontaktų puslapį; PCB Lithuania padės atskirti greitą pavyzdžio pakeitimą nuo serijai tinkamo DFM proceso.
