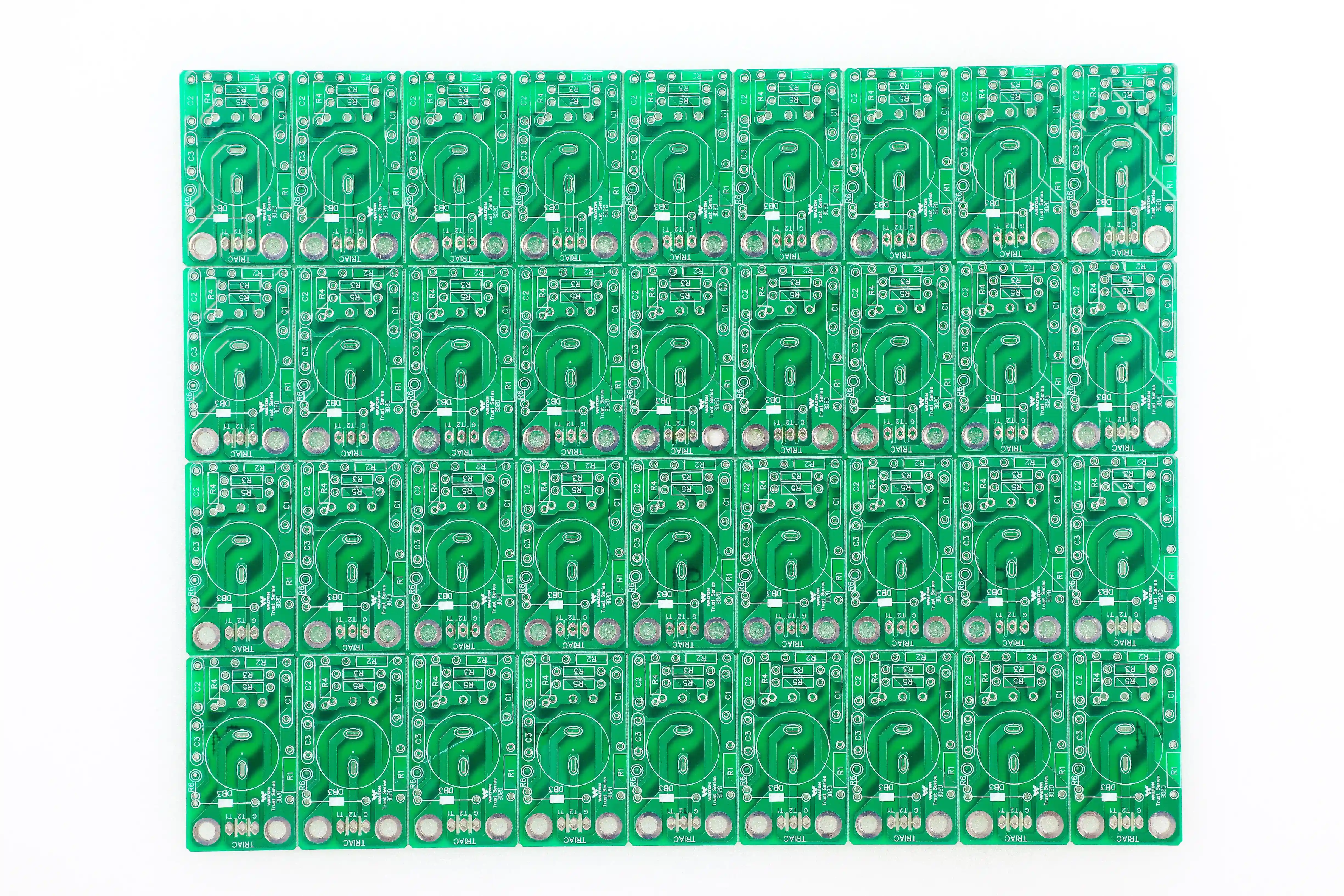

2021 m. Europos projekte globalus Tier-1 elektroninių interconnect sprendimų tiekėjas paprašė didelės apimties PCB gamybos kainos, tačiau RFQ sustojo, nes vidinis duomenų išleidimo procesas neleido perduoti būtinų gamybos failų. Case bank įrašas fiksuoja "600,000 units per year", "Cat6a PCB" ir "CIF Gdańsk (Sea transport)". Komercinis signalas buvo stiprus, bet be Gerber, gręžimo, stack-up ir priėmimo kriterijų neįmanoma atsakingai užrakinti kainos, pajėgumo ir jūrinės logistikos grafiko.
TL;DR
- 600 000 vnt. metinė kaina be Gerber failų yra biudžetinis intervalas, ne gamybos pasiūlymas.
- Cat6a PCB reikalauja kontroliuojamos impedancijos, stack-up ir medžiagos patvirtinimo prieš kainos užrakinimą.
- RFQ turi nurodyti IPC-6012, IPC-A-600, IPC-2581 arba ODB++ duomenų lygį.
- CIF Gdańsk jūriniu transportu keičia pakuotę, drėgmės kontrolę ir atsargų planą.
- Jei techniniai failai laikomi viduje, naudokite dviejų etapų NDA ir CAM peržiūros vartus.
Kodėl didelis kiekis nekompensuoja trūkstamų failų
Šis vadovas skirtas pirkimo, NPI, kokybės ir elektronikos inžinieriui, kuris jau vertina masinės gamybos tiekėją, bet dar negali arba nedrįsta išleisti pilno PCB duomenų paketo. Skaitytojas dažniausiai yra tarp "reikia biudžeto vadovybei" ir "reikia gamybinės kainos PO derinimui". Šie du etapai turi skirtingą įrodymų lygį.
Rašau iš tiekėjo pusės, kur 15+ metų PCB ir EMS projektų praktika parodė vieną dėsningumą: kuo didesnis metinis kiekis, tuo mažiau vietos spėjimams. 600 000 vnt. programa gali užimti linijos langus, medžiagos pirkimo limitus, panelizacijos strategiją, elektrinio testavimo pajėgumą ir logistikos grafiką. Jei failų nėra, tiekėjas gali atsakyti tik sąlyginiu intervalu, o ne įsipareigojimu.
Didelė apimtis nesumažina techninės rizikos. Ji padaugina kiekvieną nežinomą parametrą iš 600 000, todėl Gerber ir stack-up turi ateiti prieš galutinę kainą, ne po jos.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Trys sąvokos, kurias reikia sulyginti prieš RFQ
Cat6a PCB yra spausdintinė plokštė, skirta Cat6a duomenų perdavimo architektūrai, kurioje diferencialinės poros, impedancija, vario geometrija ir jungties zona lemia signalų vientisumą. Tokia plokštė nėra vien "maža FR4 detalė"; ji turi atitikti elektrinę funkciją, mechaninį mating ir serijinės gamybos stabilumą.
Gerber failai yra PCB gamybos sluoksnių duomenų rinkinys, apibrėžiantis varį, solder mask, silkscreen, pastą ir kontūrus. Viešą Gerber formato kontekstą galima rasti Gerber format apraše. RFQ praktikoje vien PDF brėžinys nepakanka, nes CAM inžinierius turi matyti realias apertūras, atstumus, annular ring, solder mask slivers ir panelizacijos ribas.
CIF Gdańsk yra prekybos sąlyga, kurioje kaina apima prekę, draudimą ir jūrinį transportą iki Gdansko uosto. Viešą Incoterms kontekstą pateikia Incoterms aprašas. PCB projekte tai reiškia, kad tiekėjas turi skaičiuoti ne tik plokštės kainą, bet ir pakuotės tankį, drėgmės apsaugą, tranzito laiką, muitinės dokumentus ir buferines atsargas Europoje.
Kokie standartai turi būti RFQ tekste
IPC-6012 apibrėžia standžių PCB kvalifikacijos ir našumo reikalavimų logiką, o viešą IPC organizacijos kontekstą rasite IPC apraše. Cat6a plokštėje tai padeda sutarti dėl bazinės kokybės klasės, laidininkų, vijų, dielektriko, lituojamumo ir elektrinio testavimo lūkesčių. Jei pirkėjas nenurodo klasės, tiekėjas gali cituoti pigesnį procesą, kuris netinka galutinei įrangai.
IPC-A-600 yra PCB vizualaus priėmimo standartas. Jis padeda atskirti kosmetiką nuo priėmimo ribos: solder mask poslinkį, vario ekspoziciją, krašto pažeidimus, delaminaciją, skylės sienelę ir paviršiaus apdailą. Didelėje serijoje tokios taisyklės turi būti sutartos prieš pirmą partiją, nes 0,5% ginčytinų plokščių nuo 600 000 vnt. reiškia 3 000 vienetų ginčą.
IPC-2581 arba ODB++ yra struktūruotas gamybos duomenų paketas, kuris gali sumažinti interpretacijos klaidas tarp CAD, CAM ir gamybos. Jei organizacija negali išleisti pilno ODB++ paketo, bent jau Gerber RS-274X, Excellon drill, netlist, stack-up, impedance coupon reikalavimas ir fab drawing turi būti tame pačiame revizijos pakete.
RFQ duomenų lentelė prieš 600 000 vnt. kainą
| Duomenų blokas | Minimalus turinys | Kodėl reikia Cat6a PCB | Kainos rizika, jei trūksta | Sprendimo vartai |
|---|---|---|---|---|
| Gerber ir drill | RS-274X, Excellon, kontūras, solder mask | Matomi realūs atstumai, skylės ir panelizacija | Klaidingas yield, netikslus CAM laikas | Privaloma prieš galutinę kainą |
| Stack-up | Sluoksniai, dielektrikas, vario storis | Valdo diferencialinę impedanciją | Netinkama medžiaga arba perbrangus laminatas | Privaloma prieš medžiagos rezervą |
| Impedancija | Tikslas, tolerancija, coupon, testas | Cat6a poros jautrios geometrijai | Perdirbimas po TDR testo | Patvirtinti prieš pilotą |
| Standartai | IPC-6012, IPC-A-600, priėmimo klasė | Sulygina kokybės ribas | Ginčai dėl vizualaus priėmimo | Įrašyti į RFQ ir PO |
| Paviršiaus apdaila | ENIG, HASL, OSP arba kita | Veikia lituojamumą ir sandėliavimą | Paslėptas galiojimo ir drėgmės kaštas | Suderinti su assembly planu |
| Logistika | CIF Gdańsk, pakuotė, lotų dydis | Jūra keičia laiką ir atsargų poreikį | Kaina gera, grafikas netinkamas | Patvirtinti su forecast |
| Atsekamumas | Revizija, lotas, testų įrašai | Reikia valdyti serijinį defektą | Lėta 8D analizė po problemos | Privaloma nuo piloto |
Ši lentelė nėra dokumentų biurokratija. Ji leidžia tiekėjui atskirti gamybos kainą nuo spėjimo. Jei pirkėjas pateikia tik metinį kiekį ir paskirties uostą, geras tiekėjas turėtų aiškiai parašyti, kas blokuoja kainą, užuot imituodamas tikslumą.
Kaip sustojo Cat6a PCB kainos skaičiavimas
Mūsų komanda galėjo įvertinti bendrą programos pobūdį: aukštas metinis kiekis, Europos pristatymas, jūrinė logistika, tinklo įrangos plokštė. To pakako komerciniam pokalbiui, bet ne gamybinei kainai. Trūko failų, kurie atsako į bazinius klausimus: sluoksnių skaičius, panelės dydis, vario balansavimas, skylės, paviršiaus apdaila, impedanso tolerancija ir elektrinio testavimo būdas.
Didžiausia rizika buvo ne tai, kad klientas nenorėjo bendradarbiauti. Rizika buvo vidinis duomenų išleidimo procesas. Kai didelė organizacija negali perduoti Gerber iki tiekėjo kvalifikacijos pabaigos, tiekėjas turi dirbti su dviejų lygių paketu: prieš NDA pateikiamas neutralus komercinis aprašas, po NDA perduodamas ribotas, bet pakankamas CAM paketas. Jei antro lygio nėra, 600 000 vnt. programa lieka teorinė.
Kai klientas prašo CIF Gdańsk kainos, bet neperduoda Gerber, aš galiu skaičiuoti laivą, dėžes ir draudimą, tačiau negaliu atsakingai skaičiuoti yield. PCB kaina prasideda nuo CAM rizikos.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Tokioje situacijoje tiekėjas turi saugoti abi puses. Jei pateikiama per maža kaina, vėliau ji griūva gavus realius failus. Jei pateikiama per didelė kaina, projektas pralaimimas dar prieš techninę peržiūrą. Patikimiausias atsakymas yra sąlyginė kaina su aiškiai išvardytais blokatoriais ir terminu, kada kaina tampa galutinė po CAM peržiūros.
Kaip paruošti dviejų etapų RFQ paketą
Pirmas etapas gali vykti prieš pilną failų išleidimą. Jame nurodykite produkto kategoriją, planuojamą kiekį, pristatymo sąlygą, preliminarų PCB dydį, sluoksnių skaičių, numatomą paviršiaus apdailą, metinį ramp-up ir tiekėjo kvalifikacijos reikalavimus. Toks paketas leidžia tiekėjui pasakyti, ar programa telpa į pajėgumą, ar reikia atskiro medžiagos rezervo, ar CIF Gdańsk logistika atrodo reali.
Antras etapas turi prasidėti po NDA arba riboto techninių failų leidimo. Jame turi būti Gerber, drill, netlist, stack-up, fab drawing, IPC klasė, impedanso lentelė, panelizacijos apribojimai, numatoma lotų struktūra ir pakavimo reikalavimas. Jei naudojate Gerber failų paruošimo procesą arba Gerber peržiūros įrankį, patikrinkite, ar failai atitinka tą pačią reviziją prieš siunčiant tiekėjui.
Trečias žingsnis yra pilotas. Net 600 000 vnt. metinei programai nereikėtų šokti tiesiai į masinį PO. Praktinis kelias yra CAM peržiūra, 20-50 vnt. inžinerinė partija, 100-500 vnt. pilotas su elektriniu testu ir tik tada mėnesio arba ketvirčio release. Skaičiai priklauso nuo produkto, bet vartų logika turi būti aiški.
Ką tiekėjas turėtų grąžinti per 24-48 valandas
Tiekėjo atsakymas į nepilną RFQ neturi būti tyla. Per 24-48 valandas galima grąžinti du dokumentus: techninių trūkumų sąrašą ir sąlyginės kainos prielaidų lapą. Trūkumų sąraše turi būti aiškios eilutės: "trūksta Excellon drill", "trūksta stack-up", "nenurodyta IPC-6012 klasė", "neaiški impedanso tolerancija", "neaiškus CIF Gdańsk partijų grafikas".
Prielaidų lapas turi būti dar griežtesnis. Jei tiekėjas naudoja 1,6 mm FR4, 1 oz varį, ENIG ir 4 sluoksnius tik kaip prielaidą, tai turi būti parašyta. Jei vėliau realus failas parodo 6 sluoksnius, blind via arba griežtą TDR coupon, kaina ir lead time keičiasi be ginčo, nes pradinės ribos buvo dokumentuotos.
Per 48 valandas geras RFQ atsakymas turi sumažinti nežinomybę. Jei tiekėjas negali pateikti kainos, jis vis tiek turi pateikti 5-10 konkrečių failų arba sprendimų, kurie atblokuotų kainą.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Evolve: silpną RFQ pakeiskite patikrinamu reikalavimu
Silpna užklausa skamba taip: "reikia Cat6a PCB, 600 000 vnt. per metus, pristatymas jūra į Gdanską, atsiųskite kainą". Ji turi kiekį ir logistiką, bet neleidžia įvertinti nei gamybos, nei testavimo, nei medžiagos.
Tvirtesnė formuluotė: "prašome pateikti sąlyginę Cat6a PCB kainą pagal 600 000 vnt. metinį forecast ir CIF Gdańsk jūrinę logistiką; prieš galutinę kainą po NDA pateiksime Gerber RS-274X, Excellon drill, netlist, stack-up, fab drawing, IPC-6012 Class 2 arba Class 3 pasirinkimą, IPC-A-600 vizualaus priėmimo ribas ir impedanso coupon reikalavimą; galutinė kaina patvirtinama po CAM peržiūros ir 100-500 vnt. piloto." Ši frazė komercinį tikslą paverčia gamybiniu procesu.
Susiję PCB Lithuania sprendimai
Jei jūsų RFQ stringa dėl duomenų paketo, pradėkite nuo PCB gamybos, Gerber failų PCB paslaugos ir DFM/DFA analizės. Cat6a arba kitoms aukšto dažnio plokštėms verta įtraukti impedanso kontroliuojamą PCB, aukšto dažnio PCB ir masinės gamybos planavimą.
Jei plokštė vėliau bus montuojama, RFQ turi būti suderintas su PCB surinkimu, SMT surinkimu ir ICT/FCT testavimu. Ankstesniame vadove apie PCB RFQ duomenų paketą rasite platesnį gamybos failų sąrašą, o PCBA atsekamumo vadovas padeda suplanuoti lotų ir revizijų valdymą po piloto.
FAQ
Ar galima gauti 600 000 vnt. Cat6a PCB kainą be Gerber failų?
Galima gauti tik biudžetinį intervalą. Galutinė gamybinė kaina turi laukti Gerber, Excellon drill, stack-up, IPC-6012 klasės ir impedanso reikalavimo, nes net 0,05 EUR paklaida prie 600 000 vnt. tampa 30 000 EUR skirtumu.
Kokių failų minimaliai reikia Cat6a PCB RFQ?
Minimalus paketas yra Gerber RS-274X, Excellon drill, netlist, stack-up, fab drawing, BOM arba assembly kontekstas, impedanso lentelė ir IPC-A-600 priėmimo klasė. Jei turite ODB++ arba IPC-2581 paketą, klaidų rizika tarp CAD ir CAM mažėja.
Kodėl CIF Gdańsk turi būti nurodytas techniniame RFQ?
CIF Gdańsk keičia ne tik transporto kainą. Jūrinis kelias gali pridėti kelias savaites tranzito, todėl reikia suplanuoti pakuotės drėgmės kontrolę, lotų dydžius, saugos atsargas ir dokumentus prieš pirmą 100-500 vnt. pilotą.
Kuri IPC klasė tinka tinklo įrangos Cat6a PCB?
Daugeliui pramoninių ir komercinių tinklo įrangos plokščių pradedama nuo IPC-6012 Class 2, bet aukšto patikimumo arba ilgo gyvavimo įrangai pirkėjas gali reikalauti Class 3. Sprendimas turi būti įrašytas į RFQ prieš kainą.
Ar PDF brėžinys gali pakeisti Gerber?
Ne galutinei kainai. PDF gali parodyti matmenis ir pastabas, bet CAM negali iš jo patikimai patikrinti apertūrų, solder mask tarpų, annular ring, netlist ir panelizacijos. PDF tinka kaip fab drawing priedas, ne kaip vienintelis gamybos failas.
Kada verta pradėti pilotinę partiją?
Pilotą verta pradėti po CAM peržiūros, kai uždaryti Gerber, stack-up, medžiaga, IPC klasė ir testavimo riba. Didelės apimties programai dažnai pakanka 100-500 vnt. piloto, kad būtų patikrintas yield, pakuotė ir elektrinis testas prieš serijinį release.
Praktinis kitas žingsnis
Jei ruošiate Cat6a PCB arba kitą didelės apimties RFQ, nesiųskite vien kiekio ir Incoterms sąlygos. Paruoškite dviejų etapų paketą: prieš NDA pateikite forecast, paskirties uostą ir kvalifikacijos klausimus, o po NDA perduokite Gerber, drill, stack-up, IPC-6012, IPC-A-600 ir impedanso reikalavimus. Failus galite pateikti per kainos pasiūlymo formą arba kontaktų puslapį; PCB Lithuania patikrins, ar projektas tinka prototipui, pilotui ar masinei gamybai.
