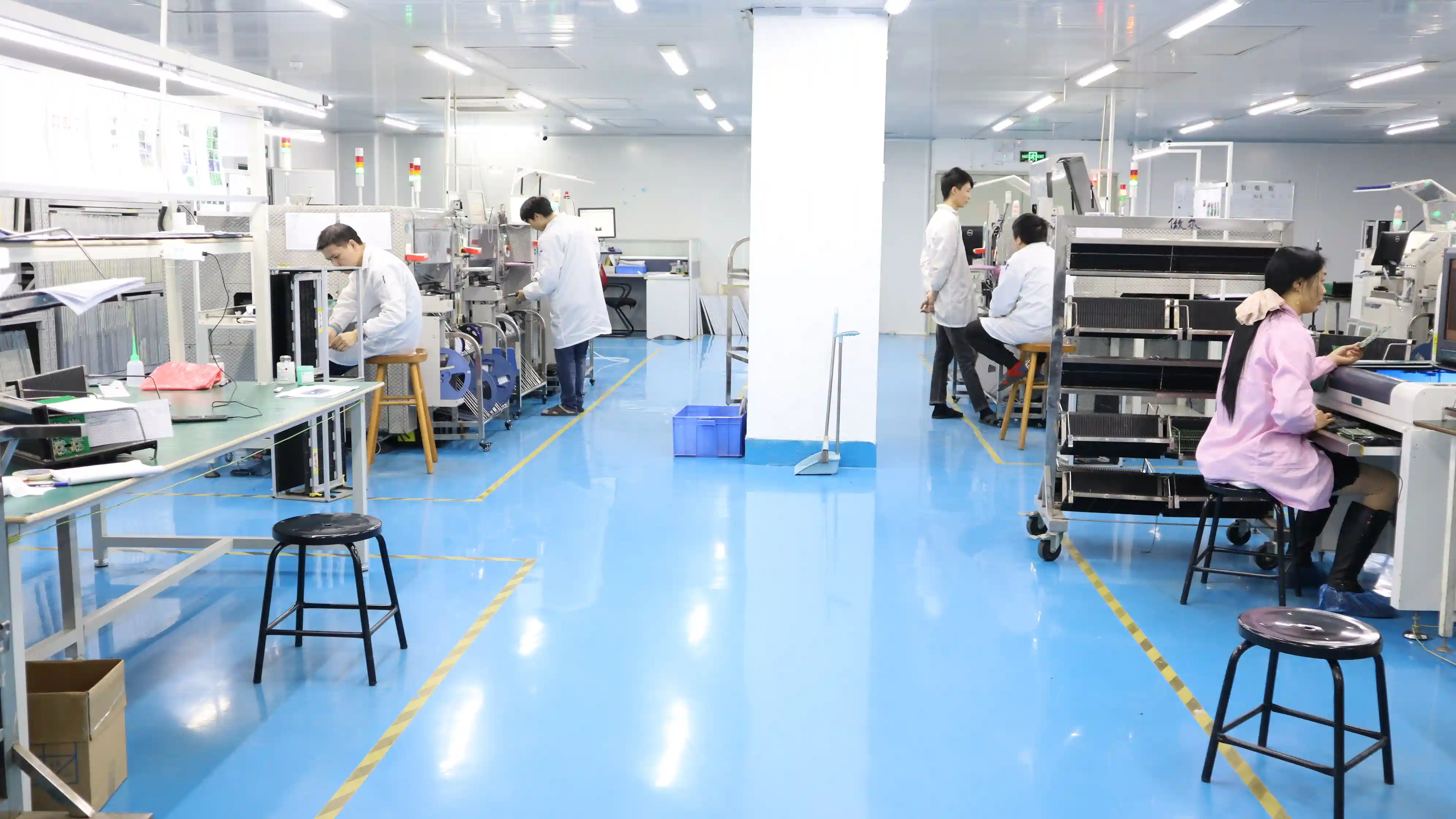

PCBA ir Box Build Tiekėjo Auditas: Ką Tikrinti Vizito Metu

2025-Q4 -> 2026-Q1 vienas Vokietijos technologijų OEM po sėkmingo laidų pynių dalių užsakymo atvyko į gamyklą; case bank įraše fiksuota "Client visit to China facility (Oct 20-24)" ir "Service expansion from components to PCB/Assembly". Vizito klausimas buvo aiškus: ar tas pats tiekėjas gali valdyti komponentus, PCBA ir box build be naujos integracijos rizikos?

TL;DR

• PCBA tiekėjo auditas turi tikrinti ne sertifikatus, o realią linijos, testavimo ir pakeitimų valdymo discipliną.
• Gamyklos vizitas tinka prieš RFQ išplėtimą iš komponentų į PCB/Assembly arba box build.
• IPC-A-610, IPC-J-STD-001, IPC-A-620, ISO 9001 ir IATF 16949 turi būti matomi įrašuose.
• Silpnas auditas klausia "ar turite SMT"; stiprus auditas prašo 3 paskutinių FAI, FCT ir NCR pavyzdžių.
• Tiekėją rinkitės pagal rizikos grąžinimą per 24-48 val., ne pagal paruoštą pardavimo turą.

Kam skirtas šis vadovas

Šis vadovas skirtas inžinieriui, pirkimų vadovui arba NPI komandai, kuri jau perka komponentus, laidų pynes ar paprastus kabelius ir svarsto, ar tą patį tiekėją galima išplėsti iki PCB surinkimo, PCBA ir kabelių integracijos arba box build. Skaitytojas dažniausiai yra prieš tiekėjo patvirtinimą: RFQ dar neužrakintas, bet jau aišku, kad vien kainų lentelės neužteks.

Rašau iš tiekėjo pusės. Per daugiau nei 15 metų elektronikos gamyboje mačiau, kad geras gamyklos vizitas sutaupo 2-3 RFQ ciklus, nes pirkėjas pamato tikrą gamybos ribą: kas daroma vietoje, kas perkama iš subrangovo, kur įrašai gyvi, o kur rodoma tik prezentacija. Blogas vizitas sukuria klaidingą pasitikėjimą ir po 6 savaičių grįžta kaip neatitikčių sąrašas.

Gamyklos audite aš pirmiausia prašau parodyti paskutinę realią partiją: FAI įrašą, AOI rezultatą, FCT fixture reviziją ir vieną neatitiktį. Parodomas procesas vertingesnis už 20 skaidrių apie pajėgumus.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Trys sąvokos prieš audito planą

PCBA tiekėjo auditas yra gamybos, kokybės, tiekimo grandinės ir testavimo sistemos patikrinimas, kuris turi parodyti, ar tiekėjas gali stabiliai pagaminti konkretų elektronikos mazgą. Tai nėra ekskursija po cechą. Auditas turi surinkti įrodymus: įrašus, ribas, proceso savininkus, neatitikčių uždarymo pavyzdžius ir atsakomybės ribas.

Box build yra galutinio produkto arba posistemio surinkimas, kai PCBA, kabeliai, korpusas, firmware, etiketės, pakuotė ir funkcinis testas susijungia į vieną siunčiamą mazgą. Box build rizika prasideda ten, kur atskirai geros dalys neveikia kartu: jungtis pasisuka 180 laipsnių, laidas kliudo dangtį, firmware versija neatitinka etiketės arba FCT tikrina ne tą reviziją.

FAI yra pirmojo gaminio patvirtinimo vartas, kuriame tiekėjas įrodo, kad brėžinys, BOM, SMT programa, litavimo profilis, kabelių pinout, test fixture ir kokybės įrašai atitinka sutartą reviziją. Jei FAI praleidžiamas, NPI partija dažnai tampa mokamu defektų paieškos procesu.

Standartai, kuriuos reikia matyti ne tik sertifikate

IPC kontekstas PCBA auditui svarbus dėl dviejų standartų: IPC-A-610 elektroninių surinkimų priėmimui ir IPC-J-STD-001 litavimo proceso reikalavimams. Audito metu neužtenka paklausti, ar operatoriai "žino IPC". Paprašykite parodyti, kaip Class 2 arba Class 3 kriterijai atsispindi vizualios patikros instrukcijoje, remonto leidime ir mokymo įraše.

ISO 9000 šeima padeda patikrinti, ar kokybės sistema valdo dokumentus, įrašus, neatitiktis ir pakeitimus. Realiame audite tai reiškia paprastą prašymą: parodykite vieną ECO, vieną NCR, vieną FAI ir vieną kliento skundą su uždarymo data. Jei tiekėjas gali parodyti tik sertifikato PDF, rizikos dar nematėte.

IATF 16949 logika naudinga net neautomobiliniam produktui, kai reikalingas kontrolės planas, traceability, special characteristic valdymas ir 8D atsakas. Kabelių arba laidų integracijoje pirkėjas taip pat turėtų nurodyti IPC-A-620, o medžiagoms su saugos reikalavimais gali prireikti UL konteksto, pavyzdžiui, UL-758 laidų stiliaus.

Gamyklinis scenarijus: kodėl vizitas pakeitė RFQ apimtį

Vokietijos technologijų OEM atvejis prasidėjo ne nuo PCBA užklausos. Klientas jau buvo sėkmingai nupirkęs laidų pynių dalis ir pasyvius komponentus, bet jo gaminys natūraliai turėjo PCB ir box build mazgą. Vizito į Kinijos gamyklą metu, "Client visit to China facility (Oct 20-24)", pirkėjas galėjo ne tik kalbėti apie kainą, bet ir pamatyti, ar tiekėjo struktūra palaiko platesnę atsakomybę.

Iššūkis buvo ne "ar turite PCB liniją". Tikras klausimas buvo, ar komponentų tiekimas, SMT surinkimas, kabelių integracija, galutinis testas ir pakuotė turi vieną projekto savininką. Jei kiekviena funkcija veikia atskirai, pirkėjas gauna daug atsakymų, bet mažai atsakomybės. Jei tiekėjas turi aiškų NPI kelią, RFQ gali judėti nuo vienkartinio dalių pirkimo iki "Service expansion from components to PCB/Assembly".

Audito metu verta sekti būtent tokį kelią: nuo gautų Gerber ir BOM failų iki komponentų pirkimo, MSL valdymo, stencil patvirtinimo, SPI, pick-and-place, reflow, AOI, THT arba selektyvaus litavimo, valymo, programavimo, FCT, kabelių jungimo, galutinės patikros ir pakavimo. Kai tiekėjas gali paaiškinti kiekvieną vartą su įrašu, jo pasiūlymas turi mažesnę paslėptą riziką.

Tiekėjo išplėtimas iš komponentų į PCBA turi būti sprendžiamas pagal proceso tęstinumą. Jei BOM pirkimas, SMT, firmware ir FCT priklauso skirtingiems savininkams be vieno revizijų registro, integracijos rizika lieka klientui.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Audito maršrutas nuo vartų iki išsiuntimo

Pradėkite nuo dokumentų valdymo, ne nuo SMT linijos. Paprašykite parodyti, kaip tiekėjas gauna kliento failus, kaip užrakina reviziją, kaip žymi pasenusius failus ir kas gali patvirtinti pakeitimą. Vienas klaidingas BOM revizijos failas gali kainuoti daugiau nei visa 2 valandų linijos apžiūra.

Antras sustojimas yra komponentų sandėlis. PCBA gamyklai reikia ESD zonų, MSL kontrolės, date code taisyklių, alternatyvų patvirtinimo ir aiškios consigned dalių procedūros. Jei projektui reikalingi MCU, QFN, BGA arba ilgo lead time jungtys, klauskite, kaip sandėlis atskiria patvirtintas alternatyvas nuo "panašių" komponentų.

Trečias sustojimas yra SMT procesas. SPI turi parodyti pastos tūrio kontrolę, pick-and-place programa turi būti susieta su BOM revizija, o reflow profilis turi turėti produkto arba šeimos pagrindimą. Audito klausimas čia paprastas: kiek kartų profilis buvo keistas per paskutines 3 panašias NPI partijas ir kas patvirtino pakeitimą?

Ketvirtas sustojimas yra THT, kabelių ir mechaninis surinkimas. Box build projekte būtent čia atsiranda daugiausia rankinio darbo: jungčių orientacija, varžtų sukimo momentas, strain relief, klijų kiekis, etikečių pozicija ir kabelių maršrutas. Paprašykite operatoriaus darbo instrukcijos su nuotraukomis, o ne tik brėžinio numerio.

Penktas sustojimas yra testavimas. AOI, X-ray, ICT, flying probe ir FCT netikrina to paties. Pirkėjas turi žinoti, kuris testas aptinka litavimo defektą, kuris aptinka komponento vertę, kuris patikrina firmware, kuris patikrina kabelio pinout ir kuris imituoja realią produkto funkciją. Jei FCT fixture neturi revizijos numerio, testas gali atsilikti nuo produkto.

Audito klausimų lentelė

Ką fotografuoti ir ko nefotografuoti

Gamyklos vizitas dažnai stringa dėl konfidencialumo. Pirkėjui nereikia fotografuoti kito kliento produkto, kad įvertintų procesą. Reikia fotografuoti bendras zonas, tuščius fixture pavyzdžius, kontrolės plano formatą, pakuotės metodą, linijos ženklinimą, ESD patikros vietą ir atsekamumo etiketės pavyzdį be jautrių duomenų.

Jei tiekėjas draudžia visas nuotraukas, paprašykite audito protokolo su punktų statusu: matyta, nerodyta dėl NDA, netaikoma, reikalingas korekcinis veiksmas. Tokia lentelė geriau nei 50 atsitiktinių nuotraukų. Ji leidžia po vizito per 24-48 valandas uždaryti klausimus ir nuspręsti, ar tiekėjas gali gauti RFQ paketą.

Kaip vertinti atsakymus po vizito

Stiprus tiekėjas po vizito grąžina klausimus. Jis paklaus apie PCB reviziją, komponentų alternatyvas, FCT ribas, kabelių pinout, varžtų sukimo momentus, etiketes, pakuotę ir priėmimo klasę. Tai nėra vilkinimas. Tai ženklas, kad tiekėjas mato realias gamybos sąsajas.

Silpnas tiekėjas grąžina tik vieneto kainą ir bendrą lead time. Tokia citata gali atrodyti greita, bet ji dažnai neįtraukia fixture, FAI, programavimo, remontų ribų, papildomos pakuotės arba box build darbo laiko. Tada po PO prasideda papildomų mokesčių serija.

Sprendimui naudokite trijų balų metodą. Pirmas balas: procesas, ar tiekėjas turi įrodytą kelią nuo failų iki išsiuntimo. Antras balas: įrašai, ar kiekvienas kritinis vartas palieka patikrinamą duomenį. Trečias balas: reakcija, ar po audito tiekėjas per 24-48 valandas pateikia aiškų veiksmų sąrašą su savininkais.

Audito tikslas nėra rasti tobulą gamyklą. Tikslas yra rasti tiekėją, kuris atvirai parodo ribas ir gali paversti jas kontrolės planu prieš pirmą 100 arba 500 vienetų partiją.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kada šis tiekėjas netinka

Tiekėjas netinka platesniam PCBA arba box build vaidmeniui, jei jis negali parodyti revizijų valdymo, atsekamumo, FAI vartų ir testavimo ribų. Taip pat būkite atsargūs, jei visi atsakymai priklauso vienam pardavėjui, o gamybos, kokybės ir test engineering žmonės nedalyvauja techninėje diskusijoje.

Kitas ribinis atvejis yra pajėgumas. Mažoms partijoms iki 50 vnt. gali tikti lankstus prototipų partneris, net jei dokumentų sistema paprastesnė. Serijai nuo 500 vnt. arba produktui su firmware ir kabelių integracija reikia daugiau disciplinos: fixture revizijos, operatoriaus instrukcijų, partijos atsekamumo ir neatitikčių uždarymo.

Evolve: silpną audito klausimą pakeiskite patikrinamu reikalavimu

Silpnas klausimas: "ar galite gaminti PCB, surinkti dėžę ir užtikrinti kokybę?" Į jį beveik kiekviena gamykla atsakys taip, nes žodžiai per platūs. Toks klausimas nepamatuoja SMT proceso, kabelių sąsajos, test fixture ar pakeitimų valdymo.

Tvirtesnė formuluotė: "prieš RFQ patvirtinimą prašome parodyti 3 paskutinių panašaus sudėtingumo PCBA arba box build NPI partijų FAI įrašus, SPI/AOI arba FCT rezultatus, ECO pavyzdį, vieną NCR su uždarymo veiksmais, IPC-A-610 priėmimo klasės instrukciją, IPC-J-STD-001 litavimo proceso kontrolę ir, jei yra kabelių sąsaja, IPC-A-620 krimpavimo arba continuity testo įrašą." Toks prašymas greitai atskiria realią gamybos sistemą nuo pardavimo pažado.

Susiję PCB Lithuania sprendimai

Jei audito rezultatas teigiamas, kitam etapui paruoškite RFQ paketą su Gerber/ODB++, BOM, assembly drawing, testavimo ribomis, firmware failais ir pakuotės reikalavimais. PCB Lithuania gali padėti su turnkey surinkimu, SMT surinkimu, ICT/FCT testavimu, galutiniu surinkimu ir kokybės sistema.

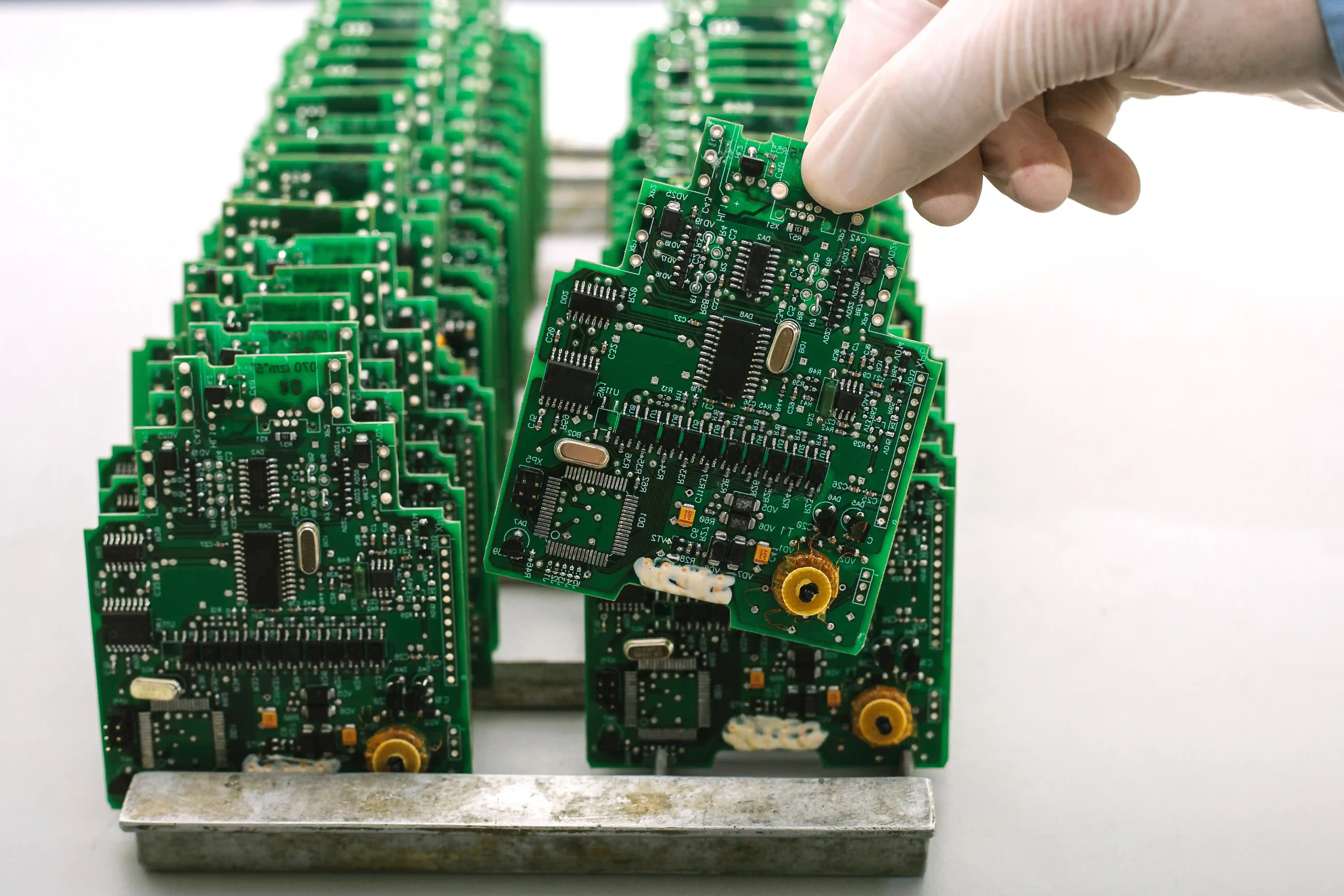

Platesniam kontekstui skaitykite apie STM32 industrinio valdiklio PCBA RFQ, LED Light Ring box build integracijos testą, PCBA atsekamumą ir PPAP praktiką PCB surinkime.

FAQ

Kiek laiko turi trukti PCBA tiekėjo gamyklos auditas?

Pradiniam PCBA arba box build tiekėjo auditui skirkite 4-6 valandas: 60 minučių dokumentams, 90 minučių gamybai, 60 minučių testavimui ir 60-90 minučių klausimams. Jei projektas turi firmware, kabelių integraciją arba IATF 16949 tipo reikalavimus, pridėkite atskirą 2 valandų techninę sesiją.

Kokius standartus įrašyti į audito kontrolinį sąrašą?

Mažiausias rinkinys yra IPC-A-610 PCBA priėmimui, IPC-J-STD-001 litavimo procesui, ISO 9001 dokumentų ir įrašų valdymui. Jei yra kabelių sąsaja, pridėkite IPC-A-620; jei produktas keliauja į automobilių tiekimo grandinę, vertinkite IATF 16949 logiką ir kontrolės planą.

Ar užtenka tiekėjo ISO 9001 sertifikato?

Ne. ISO 9001 sertifikatas rodo, kad sistema audituota, bet pirkėjas turi matyti, kaip ji veikia konkrečiam produktui. Paprašykite bent 1 FAI, 1 ECO, 1 NCR ir 1 testavimo įrašo. Jei tiekėjas negali parodyti pavyzdžių be jautrių duomenų, sertifikatas nepašalina projekto rizikos.

Kaip audituoti FCT fixture prieš užsakymą?

Paprašykite fixture revizijos numerio, testuojamų funkcijų sąrašo, ribų su vienetais, klaidos kodų pavyzdžių ir paskutinio kalibravimo arba patikros įrašo. Funkciniam PCBA arba box build mazgui 100% FCT dažnai būtinas, o NPI metu fixture turi būti patvirtintas prieš serijinį paleidimą.

Kada reikia įtraukti kabelių ir laidų pynių auditą?

Kabelių auditą įtraukite, jei PCBA jungiasi su laidų pyne, sensorių kabeliu, ekranuotu kabeliu arba korpuso jungtimi. Tokiu atveju tikrinkite IPC-A-620 krimpavimo įrašus, 100% continuity testą, pinout fixture, strain relief ir pakuotę. Vien PCBA AOI tokių defektų nepagaus.

Kokius įrodymus turėčiau gauti po vizito?

Po vizito prašykite audito veiksmų sąrašo per 24-48 valandas. Jame turi būti atsakingas asmuo, terminas, įrodymas ir statusas kiekvienam klausimui. Prie RFQ pridėkite revizijų matricą, FAI reikalavimą, 100% testavimo ribas ir aiškią medžiagų alternatyvų patvirtinimo taisyklę.

Praktinis kitas žingsnis

Jei planuojate išplėsti tiekėją iš komponentų, kabelių ar paprasto SMT darbo į PCBA ir box build atsakomybę, paruoškite audito kontrolinį sąrašą prieš vizitą, ne po jo. Failus ir dabartinę RFQ apimtį galite pateikti per kainos pasiūlymo formą arba kontaktų puslapį; PCB Lithuania padės nuspręsti, ar tiekėjas pasiruošęs visam mazgui, ar pirmiausia reikia siauresnio NPI vartų plano.
