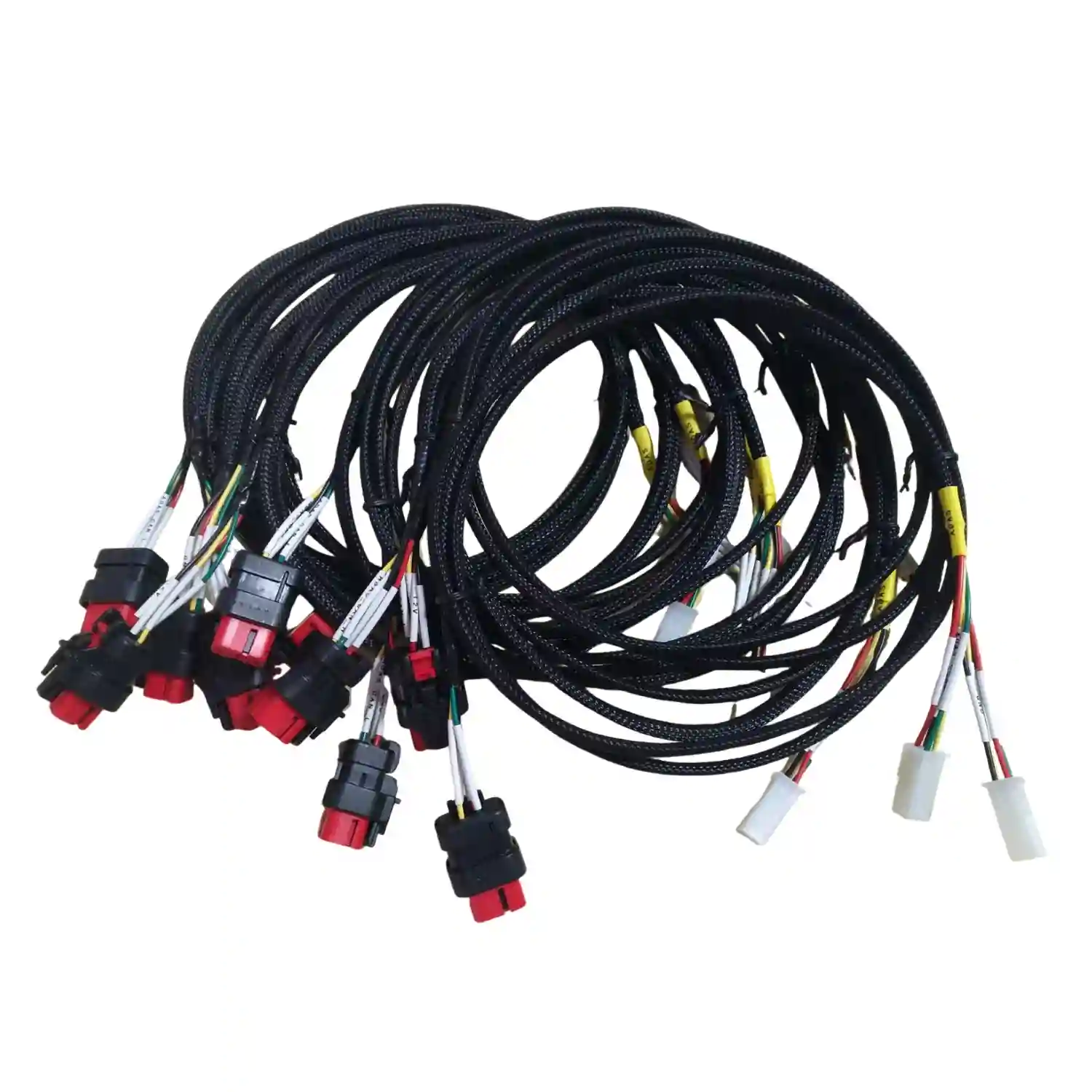

Robotikos Kabelio Aktuatoriaus Atsiskyrimas: 8D ir Strain Relief

2025-2026 m. JAV robotikos įmonė pranešė apie surinkimo defektą, kai aktuatorius atsiskyrė nuo kabelio mazgo darbo metu. Case bank įraše defektas užrakintas kaip "Defect type: Actuator separating from assembly"; iššūkis buvo greitai rasti šakninę priežastį, apsaugoti kliento gamybos liniją ir pakeisti ateities partijų procesą be ilgalaikio line-down poveikio.

TL;DR

• Aktuatoriaus atsiskyrimas robotikos kabelyje dažniausiai yra mechaninės apkrovos, krimpo, klijų arba sub-tiekėjo sąsajos problema.
• Pirmas veiksmas yra containment per 24 valandas: izoliuoti lotą, sustabdyti siuntimą ir patikrinti rizikos vienetus.
• IPC-A-620, UL-758, ISO 9001 ir IATF 16949 logika turi tapti testų ir 8D įrašų dalimi.
• Vien continuity testas neaptinka atsiskyrimo rizikos; reikia traukos, lenkimo, vizualios ir fit-check patikros.
• Tiekėjo deviacija priimtina tik su data, kiekiu, rizika, laikinu veiksmu ir patvirtintu uždarymo kriterijumi.

Kam skirtas šis vadovas

Šis vadovas skirtas robotikos, automatikos arba judančių mechanizmų inžinieriui, kuris jau turi kabelio mazgą su aktuatoriumi, sensoriumi, griebtuvu arba kamera ir sprendžia pasikartojantį lauko arba piloto defektą. Skaitytojas paprastai yra po pirmo incidento: partija jau pagaminta, dalis mazgų veikia, bet vienas mechaninis atsiskyrimas gali sustabdyti pasitikėjimą tiekėju.

Rašau iš tiekėjo pusės, kur daugiau nei 15 metų elektronikos, kabelių ir galutinio surinkimo projektuose mačiau tą pačią riziką: elektrinis testas rodo "pass", bet mechaninė apkrova realiame roboto judesyje parodo silpną sąsają. Tokiu atveju klausimas nėra "kas kaltas". Klausimas yra, kaip per 24-72 valandas atskirti vienetinę klaidą nuo sisteminio proceso trūkumo.

Robotikos kabelio defektas turi būti tiriamas kaip sistema. Jei aktuatorius atsiskiria, tikrinu ne tik jungtį, bet ir pirmus 30-50 mm kabelio maršruto, strain relief geometriją ir sub-tiekėjo proceso įrašą.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Trys sąvokos prieš pradedant 8D

Aktuatoriaus kabelio mazgas yra elektromechaninis kabelių surinkimas, kuris perduoda signalą arba galią tarp valdiklio ir judančio mechanizmo. Jame elektrinis kontaktas, mechaninis fiksavimas, kabelio apvalkalas, aktuatoriaus korpusas ir tvirtinimo vieta veikia kartu, todėl vien continuity testas neįrodo patikimumo.

Strain relief yra kabelio arba overmold geometrija, kuri paskirsto tempimo, lenkimo ir vibracijos apkrovą toliau nuo silpniausios jungties. Jei strain relief per trumpas, per kietas arba nesutampa su roboto maršrutu, apkrova persikelia į krimpą, litavimo vietą, klijų zoną arba aktuatoriaus fiksatorių.

8D yra struktūruotas problemos sprendimo procesas, kuriame komanda aprašo defektą, laikinai izoliuoja riziką, randa šakninę priežastį, įgyvendina korekcinį veiksmą ir patikrina, kad defektas nepasikartoja. Robotikos kabeliams 8D turi remtis matavimais: traukos jėga, lenkimo ciklais, paveiktu lotu, operatoriaus procesu ir sub-tiekėjo pakeitimais.

Standartai, kurie turi matytis defekto tyrime

IPC kontekstas reikalingas todėl, kad IPC-A-620 apibrėžia kabelių ir laidų mazgų priėmimo logiką: krimpo zoną, izoliacijos fiksavimą, laidininko pažeidimus, sleeving, molding ir strain relief. Incidento metu pirkėjui reikia ne frazės "pagal IPC", o nuotraukų instrukcijos ir įrašų, kurie rodo, kaip Class 2 arba Class 3 kriterijai pritaikyti konkrečiam aktuatoriaus mazgui.

UL kontekstas naudingas, kai kabelio apvalkalas, izoliacija arba Appliance Wiring Material reikalavimai siejami su UL-758. Jei po defekto tiekėjas siūlo pakeisti laidą, klijus, apsauginę movą arba overmold medžiagą, reikia patikrinti temperatūros klasę, degumo elgseną ir suderinamumą su mechaniniu sukibimu.

ISO 9000 šeima padeda įvertinti, ar tiekėjas turi valdomą NCR, CAPA ir dokumentų revizijų sistemą. IATF 16949 logika naudinga net neautomobiliniam robotikos projektui, nes ji spaudžia į control plan, special characteristic, tiekėjo valdymą ir 8D discipliną. Jei aktuatoriaus komponentą gamina sub-tiekėjas, šis sluoksnis tampa kritinis.

Gamyklinis scenarijus: kai defektas pasirodo roboto judesyje

JAV robotikos projekte aktuatorius atsiskyrė nuo kabelio mazgo darbo metu. Tai nebuvo paprastas kosmetinis neatitikimas. Toks defektas gali sustabdyti roboto ašį, sugadinti griebimo seką, sukelti pertraukiamą signalą arba priversti klientą išimti visą partiją iš gamybos. Case bank sprendimas buvo koordinuoti darbą tiesiogiai su aktuatoriaus sub-tiekėju, atlikti bendrą atsiskyrimo analizę ir valdyti deviacijos procesą ateities partijoms.

Pirmas tiekėjo veiksmas turi būti containment. Reikia sustabdyti nepasiųstas prekes, atskirti tą patį lotą, patikrinti sandėlyje esančius mazgus, peržiūrėti sub-tiekėjo įrašus ir paprašyti kliento nenaudoti rizikos vienetų, jei defektas gali kartotis. Jei containment trunka ilgiau nei 24 valandas, klientas pradeda planuoti blogiausią scenarijų, nes jam neaišku, kiek robotų gali būti paveikta.

Antras veiksmas yra defekto atkūrimas. Atsiskyręs aktuatorius turi būti apžiūrėtas be perteklinio valymo: ar matosi klijų likučiai, ar lūžis įvyko kabelio apvalkale, ar išsitraukė kontaktas, ar fiksatorius atsikabino, ar buvo per mažas crimp pull force, ar apkrova atėjo per trumpą lenkimo spindulį. Jei įmanoma, palyginkite 3 gerus vienetus su 1 blogu vienetu iš to paties loto.

Kai klientas parodo vieną atsiskyrusį aktuatorių, aš neprašau tik naujos nuotraukos. Prašau paveikto loto, judesio krypties, pirmo gedimo laiko, kabelio maršruto ir bent 3 gerų vienetų palyginimui.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

8D ir validacijos lentelė

Ši lentelė padeda išvengti pavojingo sutrumpinimo: "perdarysime geriau". Robotikos kabelio defektui reikia atskirti dizaino ribą, gamybos klaidą ir komponento sub-tiekėjo riziką. Jei šie trys sluoksniai sumaišomi, korekcinis veiksmas dažnai pataiso simptomą, bet ne proceso šaknį.

Kaip atskirti dizaino problemą nuo gamybos klaidos

Dizaino problema matoma tada, kai geri pagal brėžinį pagaminti vienetai vis tiek patiria per didelę apkrovą realiame robote. Pavyzdžiui, kabelio išėjimas verčiamas 90 laipsnių kampu pirmuose 20 mm, aktuatoriaus korpusas juda be papildomo fiksavimo arba kabelis trinasi į metalinę briauną. Tokiu atveju tiekėjas gali pagaminti tiksliai, bet produktas vis tiek lūš.

Gamybos klaida matoma tada, kai blogas vienetas skiriasi nuo gerų vienetų tame pačiame dizaine: klijų kiekis mažesnis, fiksatorius neužsifiksavęs, crimp height nevaldomas, kabelio apvalkalas pažeistas, sleeve per trumpa arba operatoriaus instrukcija leidžia skirtingą aktuatoriaus įstatymo gylį. Tokiu atveju korekcija turi eiti į darbo instrukciją, įrankį, mokymą ir patikros įrašą.

Sub-tiekėjo problema matoma tada, kai aktuatoriaus komponentas turi savo proceso variaciją: korpuso toleranciją, paviršiaus energiją klijams, fiksatoriaus standumą arba medžiagos pakeitimą. Jei tiekėjas tik surenka gautą aktuatorių, bet nevaldo sub-tiekėjo, 8D bus nepilnas. Reikia bendro tyrimo ir aiškios deviacijos: kuris komponento lotas leidžiamas, kuriems kiekiams, iki kada ir su kokiu papildomu testu.

Ką įrašyti į RFQ ir brėžinį po incidento

Po atsiskyrimo incidento RFQ turi būti papildytas ne tik kaina, bet ir patikimumo vartais. Įrašykite kabelio maršrutą, minimalų lenkimo spindulį, fiksavimo tašką, strain relief ilgį, aktuatoriaus įstatymo gylį, traukos testo ribą, leidžiamą deviaciją ir FAI kiekį. Jei projektas turi robotikos kabelių surinkimą, šie punktai turi būti matomi prieš kitą PO.

Pirkėjas taip pat turi nurodyti, kas patvirtina pakeitimą. Jei mechanikos komanda keičia routing, kokybės komanda keičia testą, o pirkimai tvirtina tik kainą, būsimas PO gali naudoti seną riziką nauju pavadinimu. Geriau turėti vieną revizijų lentelę, kurioje matosi brėžinys, darbo instrukcija, sub-tiekėjo deviacija, kokybės FAI/8D/PFMEA reikalavimas ir kabelių surinkimo testas.

Trečias RFQ punktas yra pilotas. Po korekcinio veiksmo nepaleiskite visos serijos iš karto. Dažnas praktinis vartas yra 5-10 vnt. FAI su 100% vizualia patikra, 100% continuity, traukos arba lenkimo patikra pagal riziką ir bent vienas destrukcinis pjūvis, jei problema susijusi su klijų ar overmold sukibimu. Tik po to verta paleisti kitą 100 arba 1000 vnt. partiją.

Deviacija nėra leidimas tęsti tą patį procesą. Ji turi turėti kiekį, pabaigos datą, papildomą patikrą ir sąlygą, kada pereiname prie naujos revizijos.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Evolve: silpną tiekėjo atsakymą pakeiskite į patikrinamą veiksmą

Silpnas atsakymas po defekto skamba taip: "atsiprašome, sustiprinsime kokybės kontrolę ir kitą kartą patikrinsime atidžiau." Toks sakinys nepasako, ką tikrinsite, kiek vienetų paveikta, ar sub-tiekėjas dalyvauja, kokia riba bus naudojama ir kaip bus įrodyta, kad aktuatorius nebeatsiskiria.

Tvirtesnė formuluotė: "per 24 valandas izoliuojame visus to paties loto aktuatoriaus kabelius, pateikiame paveiktų ir išsiųstų vienetų sąrašą, atliekame 100% vizualią fiksatoriaus ir strain relief patikrą, 10 vnt. traukos testą pagal patvirtintą N ribą, bendrą tyrimą su aktuatoriaus sub-tiekėju, atnaujintą darbo instrukciją su nuotraukomis, 5-10 vnt. FAI ir 8D uždarymą tik po validacijos loto be pasikartojimo." Tokia formuluotė turi duomenis, savininkus ir pabaigos kriterijų.

Susiję PCB Lithuania sprendimai

Jei jūsų robotikos projektas turi judančius kabelius, aktuatorius, sensorius arba griebtuvus, pradėkite nuo robotic cable assemblies, individualių kabelių, jungčių surinkimo ir wire cutting. Jei kabelis jungiasi su valdikliu arba moduliu, įtraukite PCBA ir kabelių integraciją, elektromechaninį surinkimą ir testavimą.

Platesniam kontekstui skaitykite apie robotų kamerų kabelių DFM pakeitimus, laidų pynių testavimo metodus, kabelių overmolding sprendimus ir PCBA bei kabelių integraciją.

FAQ

Ką daryti per pirmas 24 valandas po aktuatoriaus atsiskyrimo?

Per pirmas 24 valandas sustabdykite nepasiųstą lotą, atskirkite sandėlio vienetus, surinkite defekto nuotraukas, nustatykite paveiktą kiekį ir paprašykite kliento nenaudoti rizikos mazgų. Tiekėjas turi pateikti containment sąrašą, net jei šakninė priežastis dar nepatvirtinta.

Ar continuity testas pakanka robotikos kabelio kokybei?

Ne. Continuity testas patikrina open, short ir pinout, bet neįrodo aktuatoriaus mechaninio fiksavimo. Robotikos kabeliui po incidento reikia bent vizualios 100% patikros, fit-check, traukos testo su N riba ir lenkimo arba judesio patikros pagal realų roboto profilį.

Kokius standartus nurodyti aktuatoriaus kabelio RFQ?

Praktinis rinkinys yra IPC-A-620 kabelių priėmimui, UL-758 laidų medžiagoms, ISO 9001 dokumentų ir NCR kontrolei. Jei klientas dirba automotive arba aukšto patikimumo grandinėje, naudinga įtraukti IATF 16949 logiką: control plan, special characteristic, 8D ir tiekėjų valdymą.

Kada reikia įtraukti aktuatoriaus sub-tiekėją į 8D?

Sub-tiekėją įtraukite iš karto, jei atsiskyrimas gali būti susijęs su aktuatoriaus korpusu, klijais, fiksatoriumi, medžiagos pakeitimu arba tolerancija. Jei per 48-72 valandas tiekėjas neturi sub-tiekėjo duomenų, 8D greičiausiai remsis spėjimais, o ne proceso įrodymais.

Kiek vienetų tikrinti validacijos lote?

Kiekis priklauso nuo rizikos, bet po korekcijos dažnai verta daryti 5-10 vnt. FAI, 100% vizualią ir elektrinę patikrą bei atrankinį traukos arba lenkimo testą. Jei problema buvo klijų arba overmold sukibimas, bent 1 vienetas gali būti paaukotas pjūvio analizei.

Kaip atskirti dizaino pakeitimą nuo tiekėjo deviacinio leidimo?

Dizaino pakeitimas keičia brėžinį, routing, strain relief arba komponento geometriją ir turi naują reviziją. Deviacinis leidimas yra laikinas: jis turi kiekį, datą, papildomą patikrą ir uždarymo sąlygą. Jei deviacija neturi pabaigos, ji tampa nevaldoma proceso versija.

Praktinis kitas žingsnis

Jei robotikos kabelio aktuatorius, sensorius arba griebtuvo mazgas atsiskyrė piloto ar serijos metu, paruoškite defekto nuotraukas, paveikto loto numerį, kabelio maršrutą, brėžinį, testų įrašus ir sub-tiekėjo informaciją. Failus galite pateikti per kainos pasiūlymo formą arba kontaktų puslapį; PCB Lithuania padės sudaryti containment, 8D ir ateities partijų validacijos planą.
