Wire Harness Manufacturing

Profesionali Laidų Pynių Gamyba

Laidų pynimas yra sudėtingas procesas, reikalaujantis precizijos, patirties ir griežtos kokybės kontrolės. PCB Lithuania laidų pynimas apima pilną spektrą – nuo paprastų pramoninių pynių iki sudėtingų automobilių laidų sistemų su šimtais jungčių. Laidų pynės gaminamos pagal IPC/WHMA-A-620 pramonės standartą, taikant IATF 16949 procesų discipliną automobilių projektams. Laidų pynimo procesas pritaikomas prototipams, mažoms serijoms ir serijinei gamybai su 100% elektriniu testavimu.

Gauti nemokamą pasiūlymą Techninė pagalba

JIT

Lankstus Tiekimas

IATF

16949

A-620

IPC/WHMA

100%

Testavimas

Kodėl PCB Lithuania Laidų Pynimui?

Laidų pynimas reikalauja ne tik techninių įgūdžių, bet ir patikimos kokybės sistemos. Blogai pagaminta laidų pynė gali sukelti gedimą, trumpąjį jungimą ar net gaisrą. PCB Lithuania laidų pynimas remiasi trimis ramsčiais: kvalifikuota darbo jėga, IPC/WHMA-A-620 kriterijais, modernia automatine laidų apdirbimo įranga ir išsamia testavimo sistema. Mūsų laidų pynimo patirtis apima automobilių, medicinos ir pramonės sektorius.

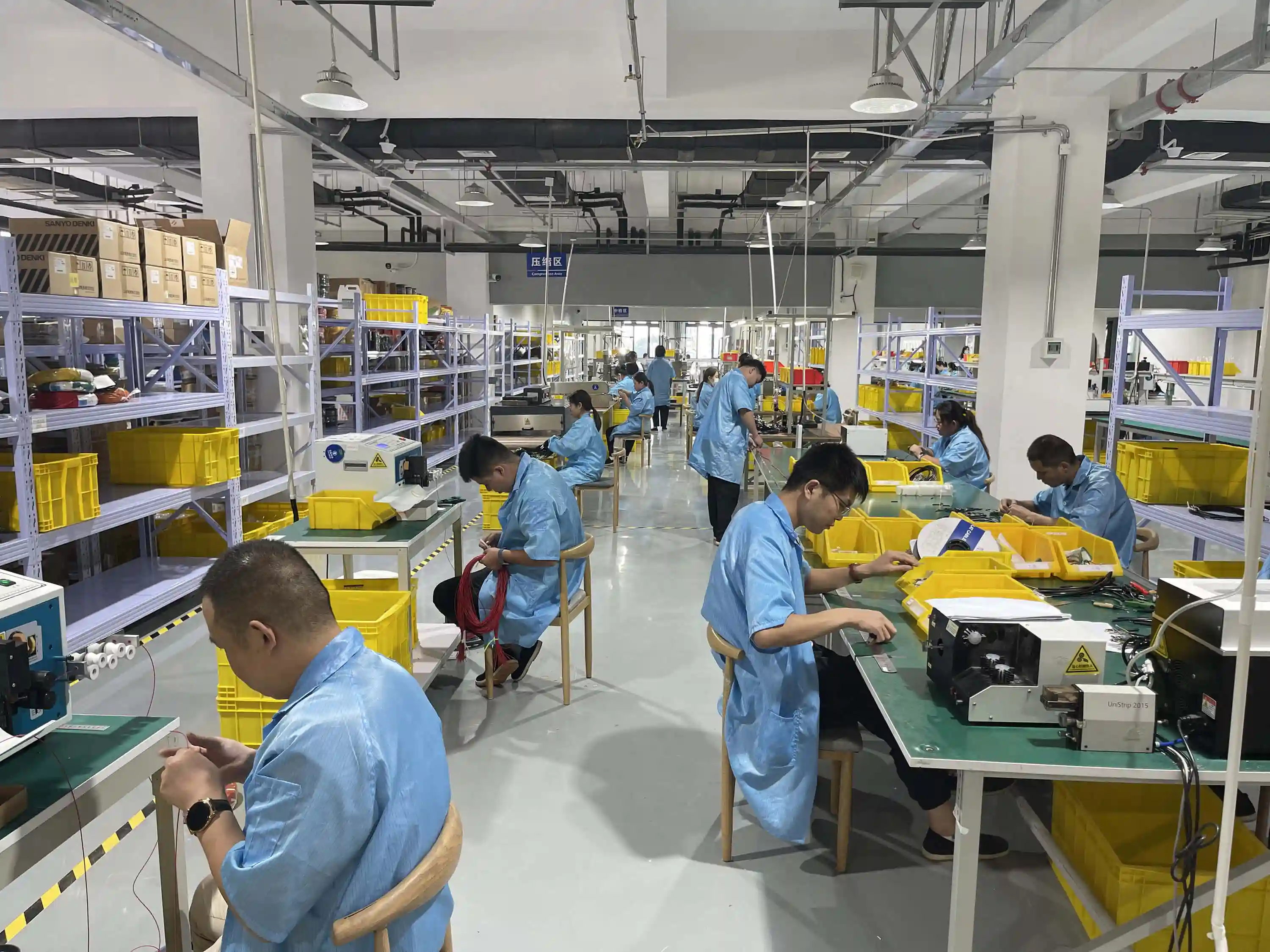

Mūsų laidų pynimo infrastruktūra apima automatines wire cutting ir stripping mašinas su tikslumu iki 0.1mm, pusiau automatines crimping stotis su CFM (Crimp Force Monitor) kontrole, ultragarsines suvirinimo sistemas ir specializuotus harness assembly boards su pogo-pin testavimo galimybe. Laidų pynimo procesas valdomas MES sistema, užtikrinančia visišką atsekamumą – išsaugoma kiekvienos pynės istorija nuo žaliavų iki galutinio testo. Laidų pynimo kokybė užtikrinama 100% elektriniu testavimu, pull testu ir vizualine inspekcija.

Susijusios paslaugos:

Kabelių surinkimas Molex jungčių laidynai Individualūs kabeliai Elektrinių įrankių laidynai Jungčių surinkimas Robotic cable assemblies Spring probes pogo pins Galutinis surinkimas Testavimas

Techninės Specifikacijos

Gamybos Galimybės

Laidų Tipai

PVC, XLPE, Teflon, Silicone

AWG Diapazonas

AWG 30 – AWG 0

Max. Laidų Skaičius

Iki 500 laidų/pynė

Max. Pynės Ilgis

Iki 50 metrų

Jungtys

Molex, JST, TE, Amphenol, JAE

Ekranavimas

Folija, pintinė, kombinuota

Testavimas

100% Elektrinis + Pull

Gamybos Planavimas

prototipai, mažos serijos ir serijinė gamyba

Privalumai

Kodėl rinktis mus?

Automobilių Laidų Pynės

Laidų pynimas automobilių pramonei: variklio pynės, kėbulo kabeliai, prietaisų skydelis. Gaminama pagal IPC/WHMA-A-620 standartą, taikant IATF 16949 procesų discipliną, VW TL ir BMW GS standartus.

Medicinos Laidų Pynės

Laidų pynimas medicinos įrangai: diagnostikos aparatūra, monitoriai, terapinė įranga. Medicinos projektams taikome ISO 13485 principus ir IEC 60601 standartą.

Pramoninės Laidų Pynės

Laidų pynimas pramoninei automatikai: robotika, CNC, konvejeriai, valdymo sistemos. IPC/WHMA-A-620 Class 2/3.

Dronų Laidų Pynės

Laidų pynės civiliniams dronams. Aukšto patikimumo gamyba pagal projekto reikalavimus.

Automatizuotas Procesas

Laidų pynimas automatinėmis wire cutting, stripping ir crimping sistemomis su CFM kontrole.

100% Elektrinis Testavimas

Laidų pynimas su automatiniu elektriniu testavimu: continuity, hi-pot, resistance. Kiekviena pynė testuojama.

Darbo Procesas

Kaip dirbame

Pjovimas

Automatinis laidų pjovimas tiksliu ilgiu pagal laidų pynimo specifikaciją.

Nulupimas ir Crimping

Izoliacijos nulupimas ir kontaktų užspaudimas su CFM kontrole.

Surinkimas

Laidų pynės formavimas ant harness board su jungčių montavimu.

Testavimas

100% elektrinis testavimas ir vizualinė inspekcija pagal IPC/WHMA-A-620.

Taikymo Sritys

Pramonės šakos

Automobilių variklio pynėsKėbulo elektros instaliacijosMedicinos diagnostikos įrangaPramoninė robotikaCNC staklių kabeliaiTelekomunikacijų įrangaAtsinaujinanti energetika

Medžiagos ir Parinktys

Pasirinkimo galimybės

PVC Laidai

Standartiniai PVC izoliuoti laidai laidų pynimui nuo -20°C iki +70°C.

XLPE Laidai

Cross-linked polyethylene laidai su aukštesniu temperatūros atsparumu laidų pynimui.

Silicone Laidai

Silikono izoliuoti laidai laidų pynimui aukštoms temperatūroms nuo -60°C iki +180°C.

Teflon (PTFE)

PTFE izoliuoti laidai laidų pynimui ekstremalioms sąlygoms ir cheminiam atsparumui.

DUK

Dažnai užduodami klausimai

Koks minimalus laidų pynimo užsakymas?

Minimalus laidų pynimo užsakymas yra 50 vienetų. Sudėtingesnėms pynėms su specialiomis jungtimis – individualus įvertinimas.

Kokie laidų pynimo terminai?

Laidų pynimo terminai: prototipai 5-7 d.d., mažos partijos 10-15 d.d., serijinė gamyba pagal ilgalaikį grafiką su JIT pristatymu.

Kokie procesų reikalavimai taikomi automobilių laidų pynimui?

Laidų pynimas atliekamas pagal IPC/WHMA-A-620 standartą, taikant IATF 16949 procesų discipliną. Teikiame PPAP dokumentaciją ir atitinkame OEM specifikacijas.

Kokie kokybės standartai taikomi laidų pynimui?

Laidų pynimas atliekamas pagal IPC/WHMA-A-620 standartą (Class 2 arba Class 3), taikant IATF 16949 procesų discipliną. Aukšto patikimumo projektams suderiname papildomus testavimo ir dokumentacijos reikalavimus.

Ar atliekate laidų pynimo 100% testavimą?

Taip, 100% laidų pynimo testavimas apima: continuity (jungčių tęstinumas), hi-pot izoliacijos testas, pull test jungčių tvirtinimui, ir vizualinė inspekcija.
