Medžiagų Pakeitimas Laidų Pynių Gamyboje: Kaip Saugiai Keisti Laidus, Izoliaciją ir Jungtis

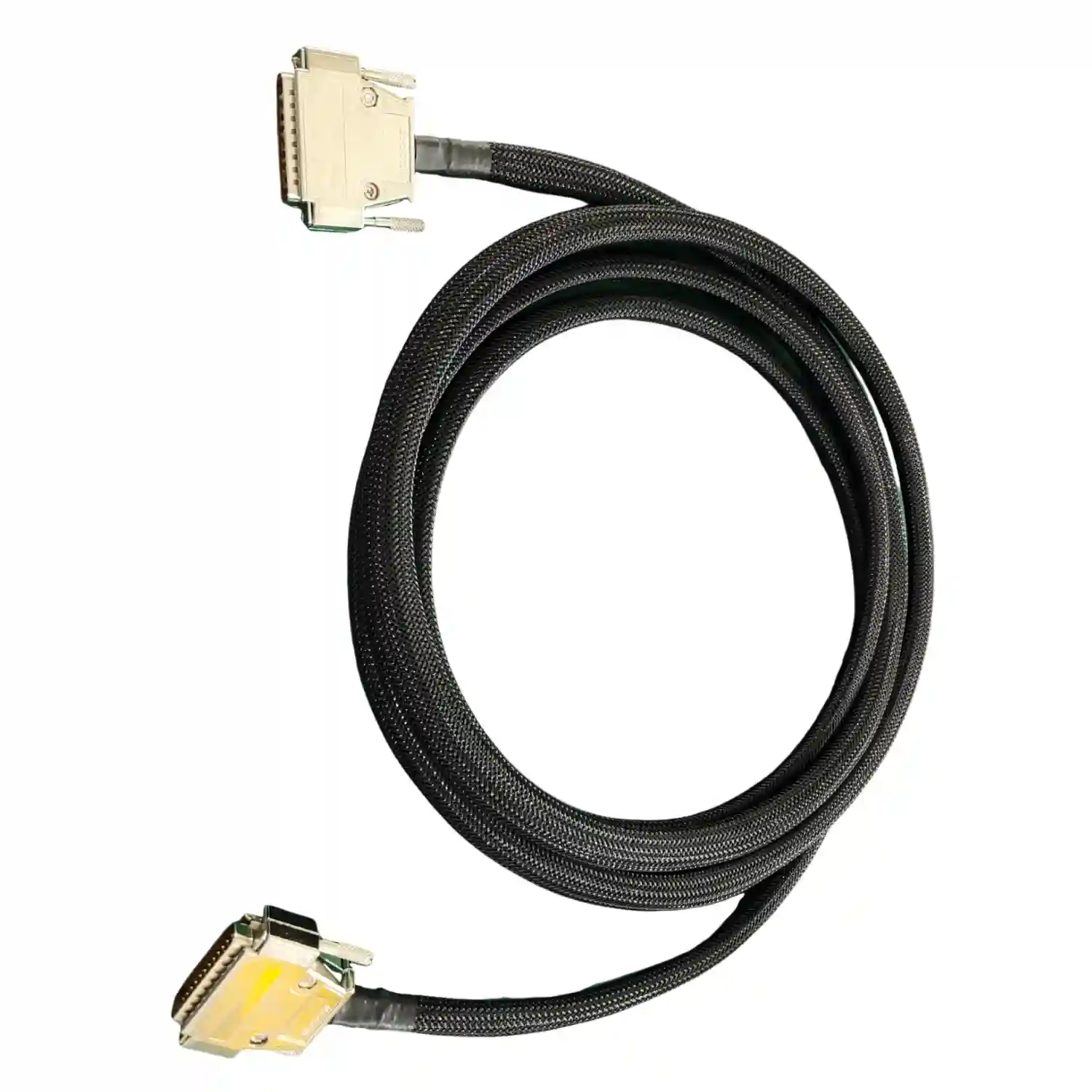

<h2>Medžiagų Pakeitimas Gali Išgelbėti Tiekimą Arba Sugadinti Projektą</h2> <blockquote style="border-left:4px solid #0f766e;background:#f0fdfa;padding:16px 20px;margin:24px 0;border-radius:0 12px 12px 0;"> <p><strong>Kai laidų pynė pereina į seriją, aš noriu matyti ne tik continuity testą, bet ir bent 500 VDC izoliacijos patikrą bei aiškų atsekamumą iki partijos lygio.</strong></p> <p><strong>Hommer Zhao, Founder & CEO, WIRINGO</strong></p> </blockquote> <p>Lietuvos pramoninės automatikos gamintojas naudojo XLPE izoliuotą 0,75 mm² laidą valdymo spintų pynėje, tačiau tiekėjas netikėtai pranešė apie 14 savaičių lead time. Pirkimų komanda pasiūlė greitą pakaitalą: PVC laidą iš vietinio distributoriaus, kurio kaina buvo 11% mažesnė ir kuris buvo sandėlyje. Iš pirmo žvilgsnio sprendimas atrodė racionalus. Problema paaiškėjo po paleidimo: spintoje buvo dažnio keitikliai, temperatūra šalia galios modulių kilo virš 90°C, o dalis maršrutų buvo arti aštrių metalo briaunų. Nors elektriniai parametrai ant popieriaus atrodė pakankami, realiame naudojime izoliacija pradėjo kietėti ir trūkinėti greičiau nei planuota.</p> <p>Medžiagų pakeitimas laidų pynių gamyboje nėra vien pirkimo sprendimas. Tai inžinerinis pakeitimas, kuris veikia elektrinį laidumą, mechaninį atsparumą, krimping procesą, testavimo strategiją ir sertifikavimo dokumentus. Šiame straipsnyje aptarsime, kada medžiagų pakeitimas yra racionalus, kada jis pavojingas ir kaip valdyti tokį pakeitimą taip, kad sutaupymas nevirstų broku, perdirbimu ar lauko gedimais.</p> <blockquote> <p>"Didžiausia klaida medžiagų pakeitimuose yra manyti, kad pakanka sutapti vienam parametrui, pavyzdžiui, skerspjūviui ar temperatūros klasei. Laidų pynėje kiekviena medžiaga veikia kartu su kontaktu, sandarinimu, maršrutu ir aplinka. Jei komanda nevertina visos sistemos, ji keičia ne medžiagą, o rizikos profilį." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <p>!<a href="https://images.pcblithuania.com/harnessFactory-Quality-Control-Area.webp">Laidų pynių kokybės kontrolė ir gamybinis vertinimas prieš medžiagų pakeitimą</a></p> <h2>Kada Medžiagų Pakeitimas Iš Tiesų Turi Prasmę</h2> <p>Dažniausiai medžiagų pakeitimai atsiranda dėl keturių priežasčių: tiekimo trūkumo, kainos spaudimo, sertifikuoto tiekėjo pasikeitimo arba gaminio perėjimo iš prototipo į serijinę gamybą. Visais šiais atvejais tikslas turėtų būti tas pats: išlaikyti funkciją ir atitiktį mažesne rizika arba mažesnėmis sąnaudomis.</p> <table> <thead> <tr><th>Pakeitimo priežastis</th><th>Kada sprendimas pagrįstas</th><th>Pagrindinė rizika</th></tr> </thead> <tbody> <tr><td>**Lead time mažinimas**</td><td>Kai alternatyva turi lygiavertę temperatūros, chemijos ir mechaninę klasę</td><td>Neįvertintas poveikis krimping ar sandarinimui</td></tr> <tr><td>**Kainos optimizavimas**</td><td>Kai pašalinamas perteklinis spec lygis, bet ne funkcinė atsarga</td><td>"Pigiau" tik BOM eilutėje, brangiau broke</td></tr> <tr><td>**Tiekėjo diversifikacija**</td><td>Kai kvalifikuojamos 2-3 patvirtintos alternatyvos iš anksto</td><td>Nekontroliuojamas tiekėjų maišymas tarp partijų</td></tr> <tr><td>**Perėjimas į seriją**</td><td>Kai medžiaga geriau tinka automatizacijai ir tiekimo stabilumui</td><td>Nepakankamas PPAP, FAI ar validavimas</td></tr> </tbody> </table> <p>Jei keitimo priežastis skamba taip: "matmenys atrodo panašūs" arba "kataloge parašyta tas pats voltage rating", stabtelėkite. Tai nėra pakankamas pagrindas. Teisingas klausimas yra ne "ar ši medžiaga panaši?", o "ar visas mazgas su ja vis dar veiks taip pat per visą eksploatacijos laiką?".</p> <h2>1. Vertinkite Pakeitimą Sistemos, O Ne Vieno Komponento Lygiu</h2> <p>Laidas, terminalas, tarpinė, heat-shrink ir apsauginė gofra laidų pynėje yra susiję. Pakeitus vieną elementą, dažnai keičiasi ir kiti proceso parametrai.</p>

Pavyzdžiui:

1. Storesnė izoliacija gali pakeisti išorinio diametro toleranciją ir sugadinti sandarinimo kontaktą.
2. Minkštesnis laidininkas gali pareikalauti kito crimp profilio arba kitos terminalo barelės geometrijos.
3. Kitas ekranavimo tipas gali pakeisti lankstumą ir minimalų lenkimo spindulį.
4. Nauja medžiaga gali išlaikyti tą pačią srovę, bet blogiau atlaikyti alyvas, UV arba vibraciją.

<p>Todėl medžiagų pakeitimo vertinimas turėtų prasidėti ne nuo pirkimo kainos, o nuo šių klausimų:</p>

• kokia reali temperatūra ir cheminė aplinka mazge?
• ar keičiasi crimping, nulupimo, litavimo ar overmolding procesas?
• ar lieka tos pačios IPC-A-620 kokybės klasės ir klientiniai reikalavimai?
• ar šis pakeitimas galioja visoms produkto versijoms, ar tik konkrečiam SKU?

<p>Jei atsakymai neaiškūs, medžiagų pakeitimas dar nėra paruoštas gamybai.</p> <h2>2. Laidininko Pakeitimas: Varis, Danga ir Gyslos Struktūra</h2> <p>Viena dažniausių klaidų yra manyti, kad visi 0,5 mm² ar 1,0 mm² laidai yra lygiaverčiai. Iš tiesų skiriasi ne tik skerspjūvis, bet ir laidininko danga, gyslų skaičius, lankstumo klasė ir oksidacijos elgsena.</p> <table> <thead> <tr><th>Pakeitimo tipas</th><th>Kada gali būti priimtina</th><th>Kada rizika per didelė</th></tr> </thead> <tbody> <tr><td>**Plikas varis -> alavu dengtas varis**</td><td>Drėgnesnė aplinka, geresnis lituojamumas, ilgesnis sandėliavimas</td><td>Dažniausiai mažos rizikos, jei patvirtintas crimp profilis</td></tr> <tr><td>**Alavu dengtas varis -> plikas varis**</td><td>Sausa vidaus aplinka ir aiški korozijos kontrolė</td><td>Jei yra kondensacija, druska, ilgas sandėliavimas ar medicininiai reikalavimai</td></tr> <tr><td>**Varis -> aliuminis**</td><td>Tik dideliems skerspjūviams ir specialiai suprojektuotiems kontaktams</td><td>Mažiems skerspjūviams, vibracijai, dažnam lankstymui</td></tr> <tr><td>**Class 5 -> Class 2 gysla**</td><td>Fiksuotam maršrutui be judesio</td><td>Robotikai, durų moduliais, judantiems mazgams</td></tr> </tbody> </table> <p>Laidų pynių medžiagų vadove jau aptarėme, kuo skiriasi varis ir aliuminis kaip bazinės medžiagos. Praktikoje svarbiausia yra ne vien laidumas, o tai, kaip pakeitimas paveiks nuovargį, terminį ciklavimą ir kontaktinį pasipriešinimą po kelių mėnesių ar metų.</p> <p>Jei keičiate laidininko tipą, minimalus validavimas turėtų apimti:</p>

• mikrošlifo arba crimp pjūvio analizę
• traukimo testą pagal laidininko skerspjūvį
• kontaktinio pasipriešinimo palyginimą prieš ir po terminio ciklo
• pakartotinį tęstinumo testą po vibracijos arba lankstymo

<h2>3. Izoliacijos Pakeitimas: Čia Dažniausiai Ir Prasideda Brangūs Gedimai</h2> <p>Izoliaciją lengviausia "nuvertinti", nes elektriškai daug alternatyvų atrodo panašios. Tačiau izoliacija lemia ne tik dielektriką, bet ir atsparumą karščiui, chemijai, trinčiai, UV, šaltam lankstymui ir stripinimo kokybei.</p> <table> <thead> <tr><th>Dažnas pakeitimas</th><th>Kada jis logiškas</th><th>Ko negalima ignoruoti</th></tr> </thead> <tbody> <tr><td>**PTFE -> XLPE**</td><td>Kai aplinka nėra chemiškai agresyvi ir temperatūra neviršija realaus XLPE diapazono</td><td>Lituojamumo, sienelės storio ir chemical splash reikalavimų</td></tr> <tr><td>**Silikonas -> TPE**</td><td>Kai reikia geresnio atsparumo trinčiai ir mažesnės kainos</td><td>Žemos temperatūros lankstumo ir ilgalaikės šilumos</td></tr> <tr><td>**XLPE -> PVC**</td><td>Vidaus spintose, kur temperatūra, alyvos ir judesys riboti</td><td>Per greitas senėjimas, trapumas šaltyje, mažesnė saugos atsarga</td></tr> <tr><td>**PVC -> LSZH**</td><td>Viešosios infrastruktūros, transporto ar tunelių projektams</td><td>Ne vien dūmingumą, bet ir apdirbamumą bei kainą</td></tr> </tbody> </table> <p>Automobilių, medicinos ir lauko taikymuose izoliacijos pakeitimai turi būti vertinami ypač konservatyviai. Jei projektas skirtas <a href="/pramone/medicinos-iranga">medicinos įrangai</a> arba <a href="/pramone/automobiliu-elektronika">automobilių elektronikai</a>, medžiagų keitimas be formalaus pakartotinio patvirtinimo dažnai yra netinkamas net tada, kai parametrai atrodo artimi.</p> <blockquote> <p>"PVC vietoje XLPE gali atrodyti kaip mažas kompromisas, kol mazgas nepradeda dirbti realioje temperatūroje. Tada sutaupytas centas metrui virsta garantiniu remontu, linijos sustojimu ir pasitikėjimo praradimu. Izoliacijos downgrade yra sritis, kur klaidos dažniausiai paaiškėja per vėlai." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>4. Jungčių, Terminalų ir Sandariklių Pakeitimas Reikalauja Ne Vien Matmenų Tikrinimo</h2> <p>Daugelis komandų keisdamos jungtį arba terminalą patikrina tik pitch, mating interface ir nominalią srovę. To nepakanka. Jungtis yra mechaninė sistema, kurioje svarbūs įdėjimo jėga, terminalo fiksacija, cavity tolerancija, plating tipas ir sandariklių medžiaga.</p> <h3>Ką būtina sulyginti prieš tvirtinant pakaitalą</h3>

• kontaktinės dangos tipą: alavas, auksas, sidabras
• terminalo barelės langelio geometriją ir rekomenduojamą crimp aukštį
• cavity užrakto mechanizmą ir terminalo ištraukimo jėgą
• seal medžiagą, Shore kietumą ir suderinamumą su laido O.D.
• mating ciklų skaičių bei vibracijos klasę

<p>Jei medžiaga ar konstrukcija keičia crimp profilį, nepakanka vien perkelti seną presą į naują terminalą. Tokiu atveju verta remtis teisingo laidų užspaudimo praktika ir iš naujo nustatyti procesą, o ne tikėtis, kad "linija prisitaikys pati".</p> <h2>5. Ekranavimo, Apsauginių Gofrų ir Heat-Shrink Pakaitalai Dažnai Vertinami Per Lengvai</h2> <p>Šios medžiagos dažnai laikomos antraeilėmis, nes jos neperneša srovės. Tačiau būtent jos lemia, ar pynė atlaikys EMI, trintį, pjovimąsi į briaunas, plovimo chemiją ar lankstymą montuojant.</p> <p>Pakeitus ekranavimą verta patikrinti:</p>

• ar lieka tas pats shield coverage ir nutraukimo būdas
• ar keičiasi bendras kabelio standumas
• ar grounding schema vis dar veikia taip pat
• ar testerio adapteris ir montavimo fixture telpa prie naujo diametro

<p>Pakeitus apsaugines žarnas ar gofras verta patikrinti:</p>

• temperatūros ir degumo klasę
• atsparumą alyvai, UV ir abrazyvui
• ar neatsiranda papildoma trintis ties breakout vietomis
• ar operatorius vis dar gali stabiliai atlikti surinkimą serijoje

<p>Jei jūsų tikslas yra vien mažinti kainą, apsauginių medžiagų keitimas dažnai atrodo lengviausias kelias. Tačiau ilgalaikėje eksploatacijoje būtent šiose vietose pradeda rastis nutrinimai, įpjovimai ir ekranavimo nesandarumai.</p> <h2>6. Sukurkite Formalų Pakeitimo Patvirtinimo Planą</h2> <blockquote style="border-left:4px solid #0f766e;background:#f0fdfa;padding:16px 20px;margin:24px 0;border-radius:0 12px 12px 0;"> <p><strong>Crimp kokybėje 0,2 mm geometrijos nuokrypis arba neteisinga presavimo jėga labai greitai virsta trūkstančiu pull-force rezervu, todėl IPC/WHMA-A-620 turi būti taikomas kartu su realiais traukos testais.</strong></p> <p><strong>Hommer Zhao, Founder & CEO, WIRINGO</strong></p> </blockquote> <p>Saugus medžiagų pakeitimas turi turėti aiškią eigą. Praktinis modelis atrodo taip:</p>

1. Pakeitimo užklausa: aprašomas originalus komponentas, siūloma alternatyva ir keitimo priežastis.
2. Inžinerinis palyginimas: sulyginami elektriniai, terminiai, mechaniniai ir cheminiai parametrai.
3. Proceso peržiūra: įvertinama, ar keičiasi pjovimas, stripinimas, krimping, ženklinimas, sandarinimas ar testavimas.
4. Bandomoji partija: paleidžiama pilotinė serija su aiškiai atsekomu lot numeriu.
5. Validavimo bandymai: tęstinumas, traukimas, termociklas, vibracija, dielektrika ar kiti kliento reikalaujami bandymai.
6. Dokumentacijos atnaujinimas: BOM, brėžinys, darbo instrukcija, approved vendor list ir FAI/PPAP įrašai.

<p>Jei organizacija neturi šio proceso, medžiagų pakeitimai dažnai "praslysta" kaip pirkimo sprendimai. Tada vienoje partijoje naudojama A versija, kitoje B versija, o po metų niekas nebežino, kuri medžiaga buvo konkrečiame gedime.</p> <h2>7. Kur Taupyti Galima, O Kur Geriau Nerizikuoti</h2> <p>Yra pakeitimų, kurie dažnai duoda sveiką efektą, ir yra pakeitimų, kurių geriau vengti be rimto validavimo.</p> <table> <thead> <tr><th>Santykinai saugesni pakeitimai</th><th>Didelės rizikos pakeitimai</th></tr> </thead> <tbody> <tr><td>Tas pats medžiagos tipas iš antro kvalifikuoto tiekėjo</td><td>XLPE į PVC karštesnėje ar vibruojančioje aplinkoje</td></tr> <tr><td>Alavu dengtas varis vietoje pliko vario drėgnesnėje aplinkoje</td><td>Varis į aliuminį mažiems skerspjūviams</td></tr> <tr><td>Aukštesnės klasės heat-shrink su tuo pačiu shrink ratio</td><td>Kitas terminalas be naujo crimp lango patvirtinimo</td></tr> <tr><td>Alternatyvi gofra su ta pačia temperatūros ir abrazyvo klase</td><td>Kitas sandariklis be O.D. ir leak test peržiūros</td></tr> </tbody> </table> <p>Ypač atsargiai elkitės, jei projektas susijęs su:</p>

• pacientų sauga arba IEC 60601 validavimu
• automobilių aplinka ir IATF 16949/PPAP drausme
• aukštos įtampos grandinėmis
• robotika ar kita nuolat judanti mechanika

<p>Tokiais atvejais verta svarstyti ne "ar galima pakeisti?", o "kiek kainuos įrodyti, kad pakeitimas yra saugus?".</p> <h2>8. Pirkimų Komandai Reikia Ne Tik Alternatyvų, Bet Ir Pakeitimo Taisyklių</h2> <p>Gera praktika yra turėti ne vien Approved Vendor List, bet ir aiškias medžiagų pakeitimo taisykles. Pavyzdžiui:</p>

• kurios medžiagos gali būti keičiamos be kliento patvirtinimo
• kurioms medžiagoms būtinas inžinerinis review
• kada privaloma pilotinė partija
• kada būtinas pakartotinis bandymas arba kliento deviation approval

<p>Tai ypač svarbu, jei įmonė užsako <a href="/paslaugos/kabeliu-surinkimas">kabelių surinkimą</a> ar <a href="/paslaugos/laidu-pynes">laidų pynes</a> keliems skirtingiems produktams. Kai taisyklės aiškios, pirkimai gali greitai reaguoti į tiekimo sutrikimus neperžengdami kokybės ribų.</p> <h2>Greitas Medžiagų Pakeitimo Audito Sąrašas</h2> <p>Prieš patvirtindami pakaitalą, peržiūrėkite:</p>

1. Ar palygintos ne tik elektrinės, bet ir mechaninės bei cheminės savybės?
2. Ar nauja medžiaga nekeičia laido išorinio diametro, crimp profilio ar seal suderinamumo?
3. Ar pakeitimas turi aiškų bandymų planą, o ne tik datasheet palyginimą?
4. Ar BOM, darbo instrukcija ir approved alternatyvos bus atnaujintos dar prieš seriją?
5. Ar klientui, jei reikia, bus pateiktas deviation ar pakartotinio patvirtinimo paketas?

<p>Jei bent į du klausimus atsakote "ne", pakeitimas greičiausiai dar nėra pasiruošęs gamybai.</p> <h2>Nuorodos</h2>

1. <a href="https://en.wikipedia.org/wiki/Wiring_harness">Wikipedia: Wiring harness</a>
2. <a href="https://en.wikipedia.org/wiki/Cross-linked_polyethylene">Wikipedia: Cross-linked polyethylene</a>
3. <a href="https://en.wikipedia.org/wiki/Polytetrafluoroethylene">Wikipedia: Polytetrafluoroethylene</a>

<h2>Dažniausiai Užduodami Klausimai</h2> <h3>Ar galima keisti laidų pynės medžiagą vien pagal datasheet?</h3> <p>Ne. Datasheet yra pradinis filtras, bet ne pilnas patvirtinimas. Reikia įvertinti visą mazgą: crimping, sealing, lankstumą, vibraciją, temperatūrą, chemiją ir testavimo planą.</p> <h3>Kada izoliacijos pakeitimas yra saugiausias?</h3> <p>Saugiausias atvejis paprastai yra tada, kai nauja izoliacija atitinka arba viršija realius temperatūros, cheminės aplinkos ir mechaninio naudojimo reikalavimus, o pakeitimas patvirtintas bandomąja partija. Vien formali įtampos ar temperatūros klasė savaime nepakanka.</p> <h3>Ar pigesnė jungtis visada reiškia didesnę riziką?</h3> <p>Ne visada, bet jungties pakeitimas beveik visada reikalauja daugiau nei katalogo palyginimo. Reikia tikrinti plating, terminalo fiksaciją, seal suderinamumą, crimp langą ir mating patikimumą.</p> <h3>Kaip dokumentuoti patvirtintas alternatyvas?</h3> <p>Geriausia praktika yra BOM'e ir approved vendor sąraše aiškiai žymėti prioritetinį komponentą, leistinus pakaitalus, naudojimo sąlygas ir reikalingą patvirtinimo lygį. Tai padeda išvengti atsitiktinio nepatvirtintų medžiagų įėjimo į seriją.</p> <h3>Kada medžiagų pakeitimas neturėtų būti daromas skubos tvarka?</h3> <p>Kai gaminys dirba medicinoje, automobiliuose, aukštos įtampos ar nuolatinės vibracijos aplinkoje. Tokiais atvejais skubus pakeitimas be validavimo dažniausiai sukuria didesnę verslo riziką nei pats tiekimo vėlavimas.</p> <h2>Reikia Patikrinti Medžiagų Pakaitalą Prieš Seriją?</h2> <p>Jei svarstote keisti laidą, izoliaciją, terminalą ar ekranavimo medžiagą, <a href="/kainos-pasiulymas">atsiųskite specifikaciją per kainos pasiūlymo formą</a>. PCB Lithuania komanda gali palyginti alternatyvas, įvertinti gamybos poveikį ir pasiūlyti validavimo planą prieš paleidžiant seriją.</p> <blockquote style="border-left:4px solid #0f766e;background:#f0fdfa;padding:16px 20px;margin:24px 0;border-radius:0 12px 12px 0;"> <p><strong>Aukšto patikimumo kabelių mazgams vien gražaus surinkimo neužtenka: jei nėra 100% continuity ir aiškaus Class 2 arba Class 3 priimtinumo kriterijaus, rizika lieka paslėpta iki lauko gedimo.</strong></p> <p><strong>Hommer Zhao, Founder & CEO, WIRINGO</strong></p> </blockquote> <h2>FAQ</h2> <h3>Q: Koks standartas dažniausiai taikomas laidų pynių kokybei?</h3> <p>Dažniausiai remiamasi IPC/WHMA-A-620, o aukštesnio patikimumo projektuose papildomai nustatomi Class 2 arba Class 3 priimtinumo kriterijai ir 100% continuity testas.</p> <h3>Q: Kada reikia atlikti 100% continuity ir hipot testą?</h3> <p>Jei laidų mazgas dirba pramonėje, medicinoje ar gynyboje, praktinis minimumas dažnai yra 100% continuity testas ir 250-500 VDC izoliacijos patikra, o kritinėms sistemoms naudojama dar aukštesnė įtampa pagal specifikaciją.</p> <h3>Q: Kiek svarbus crimp pull-force tikrinimas serijinėje gamyboje?</h3> <p>Jis kritiškas, nes net 10-15% per mažas pull-force rezervas gali reikšti latentinius gedimus vibracijoje; todėl traukos bandymai turi būti susieti su laidininko AWG ir terminalo tipu.</p> <h3>Q: Kaip pasirinkti izoliaciją pagal temperatūrą ir aplinką?</h3> <p>PVC dažnai ribojama apie 70 °C, H07RN-F klasės kabeliai dažnai dirba iki 90 °C, o SOOW tipo sprendimai gali būti vertinami iki 105 °C, jei to reikalauja aplikacija.</p> <h3>Q: Kiek prototipų verta pagaminti prieš seriją?</h3> <p>Daugeliu atvejų pakanka 5-20 pilotinių vienetų, jei kartu atliekami matmenų, elektriniai ir mechaniniai patikrinimai bei užfiksuojamos darbo instrukcijos.</p> <h3>Q: Kada verta keisti tiekėją arba medžiagą laidų pynėje?</h3> <p>Jei naujas tiekėjas negali užtikrinti ekvivalentiško UL, IPC/WHMA-A-620 ar temperatūrinio reitingo, keitimą verta stabdyti iki pilnos PPAP arba bent jau pirmo gaminio validacijos.</p>
