PCBA ir Kabelių Integracija, Kai Atskirų Tiekėjų Jau Per Daug
Kai PCB surinkimas, kabelių mazgai, jungtys ir korpusas perkami atskirai, integracijos klaidos dažnai išlenda tik paskutiniame etape. PCB Lithuania sujungia PCBA, kabelių gamybą, jungčių montavimą, mechaninį tvirtinimą ir funkcinį testavimą į vieną atsekamą procesą, kad OEM pirkimų ir inžinerijos komandos gautų ne detalių rinkinį, o patikrintą elektronikos mazgą.
Santrauka
- PCBA ir kabelių integracija sujungia plokštę, laidus, jungtis ir testavimą viename gamybos sraute.
- Tinka LED, IoT, pramonės, medicinos ir box build sub-assembly projektams.
- Svarbiausi RFQ failai: Gerber, BOM, centroid, kabelių brėžiniai ir FCT reikalavimai.
- Vienas tiekėjas sumažina pinout, mechaninio pritaikymo ir logistikos klaidų riziką.

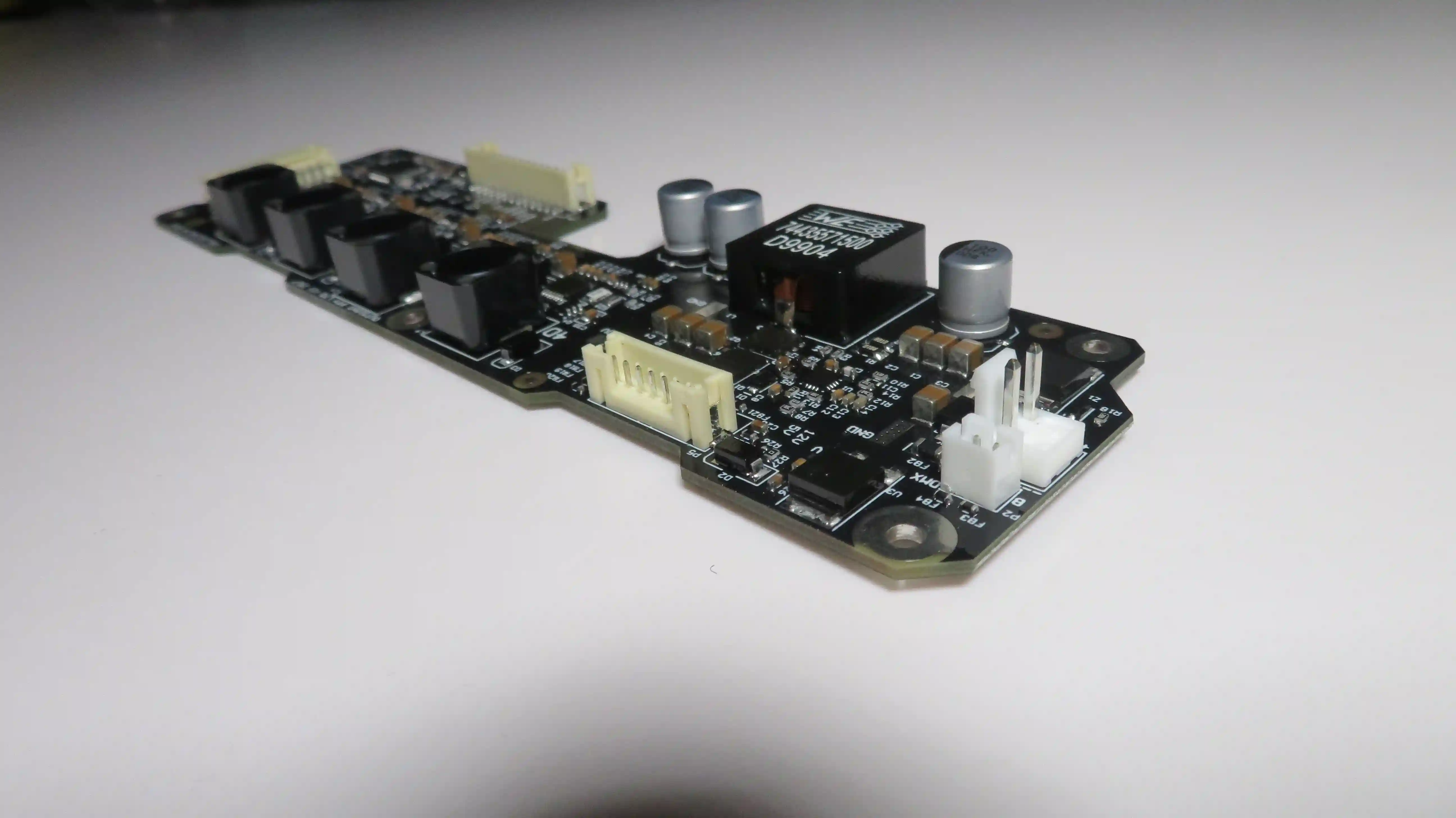

Kas yra PCBA ir kabelių integracija?
PCBA ir kabelių integracija yra elektronikos gamybos paslauga, kai surinkta spausdintinė plokštė, laidų pynės, individualūs kabeliai, jungtys ir mechaniniai tvirtinimai gaminami kaip vienas patikrintas mazgas. Tai nėra tik PCB surinkimas su papildomu kabeliu. Integracijos metu tikrinamas jungties orientavimas, kabelio maršrutas, strain relief, FCT pasiekiamumas, ESD apsauga, pakuotė ir atsekamumas. Pirkimų komandai tai reiškia mažiau tiekėjų, mažiau tarpinių ginčų ir aiškesnę atsakomybę, kai gaminys pereina iš NPI į mažas ar serijines partijas.
Integruotas elektronikos mazgas yra sub-assembly, kuriame PCBA, kabeliai ir mechaninės dalys turi bendrą darbo instrukciją ir bendrą priėmimo kriterijų rinkinį. Kabelių mazgas yra laidų, jungčių, ekranavimo ir terminacijų rinkinys, patikrintas pagal pinout, continuity ir izoliacijos reikalavimus. Funkcinis testavimas yra galutinė patikra, kurioje mazgas maitinamas ir tikrinamas taip, kaip veiks kliento gaminyje.
Techninė drausmė remiasi aiškiais standartais: PCB surinkimui taikome IPC-A-610 logiką, kabelių terminacijoms - IPC-A-620 principus, o elektros saugos ir komponentų atitikties klausimus deriname su kliento specifikacija. Viešam kontekstui apie IPC standartų ekosistemą galima remtis IPC elektronikos standartu, o bendrą elektrotechnikos standartizavimo vaidmenį apibūdina International Electrotechnical Commission. Praktikoje svarbiausia ne cituoti standartą, o paversti jį matuojamais kriterijais: litavimo priėmimas, jungties užraktas, kabelio traukos testas, hi-pot riba ir FCT rezultatas.
Ši paslauga dažniausiai pasirenkama, kai produktas turi kelias disciplinas vienu metu: SMT arba THT surinkimą, kabelių terminaciją, LED ar jutiklių modulį, korpuso tvirtinimą ir klientui specifinį testą. Jei projekte dominuoja tik plokštė, geriau pradėti nuo PCB surinkimo. Jei rizika daugiausia mechaninė, tikslingesnis gali būti galutinis surinkimas. PCBA ir kabelių integracija yra tarpinis, labai praktiškas sluoksnis, kai sub-assembly turi veikti prieš patenkant į galutinį gaminį.
Autoriaus ir gamyklos pastaba
Puslapį parengė Hommer Zhao, PCB Lithuania įkūrėjas ir techninis ekspertas. Komanda nuo 2008 m. aptarnauja Europos OEM projektus per ISO 9001, ISO 13485, ISO 14001 ir IATF 16949 valdomas WellPCB gamybos grandis, kur PCBA, kabelių mazgai ir box build dažnai vertinami kaip vienas produkto rizikos paketas.
Techninės Specifikacijos
Gamybos Galimybės
Privalumai
Kodėl rinktis mus?
Vienas procesas vietoje trijų pirkimo eilučių
PCBA, kabelių mazgai ir jungčių montavimas planuojami kartu, todėl nereikia atskirai derinti plokštės, laidyno ir galutinio testavimo atsakomybės.
Pinout ir mechaninio pritaikymo kontrolė
Tikriname ne tik elektrinį tęstinumą, bet ir jungčių raktavimą, kabelio išėjimo kryptį, lenkimo spindulį, tvirtinimo taškus ir korpuso ribas.
FCT logika dar prieš seriją
NPI metu apibrėžiame, kokie signalai, maitinimo režimai, LED būsenos, komunikacijos linijos arba jutiklių atsakai turi būti tikrinami galutiniame mazge.
BOM ir tiekimo grandinės konsolidavimas
Komponentų, jungčių, laidų ir mechaninių dalių pirkimas gali būti valdomas viename turnkey arba partial turnkey modelyje, kad mažiau rizikos liktų kliento...
Aiškus perdavimas į box build
Jei sub-assembly vėliau montuojamas į korpusą, darbo instrukcijose iš karto numatome varžtų seką, kabelių maršrutą, ESD apsaugą ir pakuotės taisykles.
Dokumentuotas priėmimas
Kiekvienam mazgui galime pateikti test log, COC, partijos atsekamumą, kritinių komponentų reviziją ir klientui reikalingus FAI arba kokybės įrašus.
Realaus Projekto Pavyzdys
Klientų Projektų Apžvalga
Scenarijus
US smart-hardware platintojas ieškojo tiekėjo integruotam LED light ring mazgui, kuriam reikėjo ir PCBA, ir kabelių integracijos.
Iššūkis
Klientas iš pradžių pirko standartinius kabelius, bet realus gaminys reikalavo sudėtingo sub-assembly, kuriame spausdintinės plokštės turėjo būti sujungtos su individualiu laidynu.
Sprendimas
PCBA pajėgumai buvo sujungti su kabelių surinkimu, kad klientui būtų pateiktas vieno lango sprendimas visam LED Light Ring Assembly.
Rezultatas
Projekto apimtis išsiplėtė nuo paprastų kabelių iki didesnės vertės integruoto elektronikos mazgo.
Konkretūs Skaičiai
Darbo Procesas
Kaip dirbame
RFQ failų ir rizikų peržiūra
Tikriname Gerber arba ODB++, BOM, centroid, kabelių brėžinius, jungčių specifikacijas, mechaninius apribojimus ir FCT poreikį.
Integracijos plano sudarymas
Nustatome, kas gaminama kaip PCBA, kas kaip kabelių mazgas, kur reikalinga jungčių kontrolė, kokia seka tinka testavimui ir pakavimui.
Sub-assembly gamyba
Gaminame PCBA, kabelius ir jungčių mazgus pagal patvirtintas instrukcijas, su atskira tarpine kontrole kiekvienai disciplinai.
Galutinis FCT ir siunta
Sujungtam mazgui atliekame pinout, continuity, hi-pot arba FCT pagal produkto riziką, tada pakuojame pagal ESD ir logistikos reikalavimus.
Taikymo Sritys
Pramonės šakos
Medžiagos ir Parinktys
Pasirinkimo galimybės
PCBA + individualus kabelis
Tinka, kai kabelis jungiamas tiesiai prie plokštės arba per board-to-wire jungtį, o galutinis testas turi apimti abu mazgus.
LED arba jutiklių sub-assembly
Naudinga moduliams, kuriuose svarbus kabelio išėjimo kampas, šviesos būsena, poliarumas, ekranavimas arba korpuso integracija.
PCBA + korpuso paruošimas
Kai projektas dar ne pilnas box build, bet jau reikia tvirtinimo, tarpiklių, strain relief, etikečių ir pakuotės taisyklių.
Partial turnkey integracija
Klientas gali tiekti kritines plokštes ar specialias jungtis, o mes valdome likusią BOM, kabelių gamybą, surinkimą ir testavimą.
DUK
Dažnai užduodami klausimai
Kada verta rinktis PCBA ir kabelių integraciją vietoje atskirų tiekėjų?
Kokius failus reikia pateikti tiksliam integruoto mazgo RFQ?
Ar galite integruoti kliento tiekiamas PCB arba kabelius?
Kaip valdote testavimą, kai viename mazge yra PCBA ir kabeliai?
Ar turite realių PCBA ir kabelių integracijos pavyzdžių?
