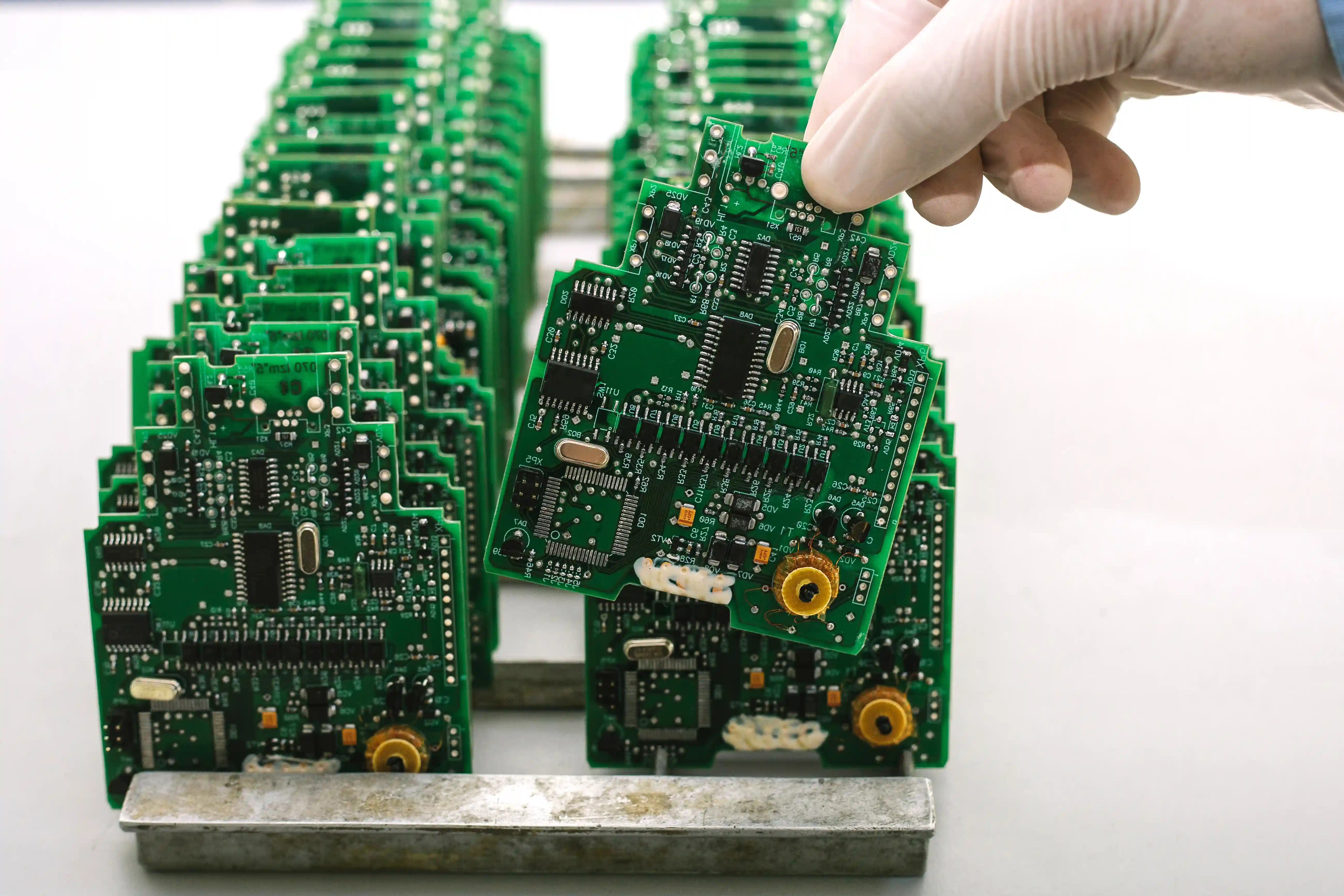

2025-Q4-2026-Q1 Pietų Azijos EV motociklų OEM iš pradžių kreipėsi dėl laidų pynių gamybos, tačiau transporto priemonės architektūrai reikėjo ir elektroninių mazgų. Case bank įrašas fiksuoja "3 PCB/PCBA types quoted (Key Fob, VCU Board, COM Board)". Pirkėjo rizika buvo ne vien kaina: jei VCU plokštė, COM Board, raktelio modulis ir laidų pynės būtų derinami su skirtingais tiekėjais, integracijos klaidos galėjo pasirodyti tik pirmame motociklo prototipe.
TL;DR
- EV motociklo PCBA RFQ turi sujungti Gerber, BOM, testą, firmware ir laidų pynės sąsajas.
- VCU Board, COM Board ir Key Fob neturi būti vertinami kaip trys izoliuotos plokštės.
- IPC-A-610, IPC-J-STD-001 ir IATF 16949 logika turi būti įrašyta prieš kainos palyginimą.
- Pirmai 20-100 vnt. partijai reikia FAI, AOI, FCT ir revizijų matricos.
- Geras tiekėjas per 24-48 val. turi grąžinti trūkumų sąrašą, ne vien kainą.
Kodėl EV elektronikos RFQ stringa tarp PCB ir laidų pynės
Šis vadovas skirtas EV motociklo, lengvo elektrinio transporto arba mobilios įrangos inžinieriui, kuris jau turi pradinę elektrinę architektūrą ir ieško gamybos tiekėjo. Skaitytojas dažniausiai yra NPI arba pirkimo etape: prototipas dar gali keistis, bet reikia gauti realią VCU Board, COM Board ir Key Fob PCBA kainą, lead time ir rizikos sąrašą.
Rašau iš tiekėjo pusės, kur daugiau nei 15 metų PCB, PCBA, kabelių ir box build projektai parodė vieną pasikartojantį modelį. EV klientas dažnai pradeda nuo laidų pynės, nes ji fiziškai jungia visą transporto priemonę. Tada paaiškėja, kad pynė negali būti teisingai įkainota be elektronikos sąsajų: jungčių šeimos, pinout, CAN arba LIN komunikacijos, maitinimo apsaugos, testavimo režimo ir firmware versijos.
EV motocikle laidų pynė ir PCBA nėra atskiros pirkimo eilutės. Jei VCU Board pinout pasikeičia po harness quote, visas testavimo planas turi grįžti į revizijos kontrolę.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Trys sąvokos, kurias reikia sulyginti prieš kainą
VCU Board yra transporto priemonės valdymo PCBA, kuri koordinuoja galios, ryšio, saugos ir valdymo signalus tarp baterijos, variklio valdiklio, HMI, jutiklių ir laidų pynės. Tokiai plokštei svarbi ne tik SMT kokybė, bet ir funkcinis testas su realiomis įtampos ribomis, firmware versija ir jungčių apkrova.
COM Board yra ryšio arba komunikacijos plokštė, kuri perduoda duomenis tarp transporto priemonės posistemių, vartotojo sąsajos, telematikos arba diagnostikos grandinių. Jei COM Board jungiasi per ekranotą kabelį, RF arba diferencialines poras, PCB stack-up, impedancija ir kabelio ekranavimo užbaigimas turi būti vertinami kartu.
Key Fob PCBA yra mažas elektroninis raktelio arba vartotojo identifikavimo mazgas, kuriame dažnai susikerta RF funkcija, baterijos laikiklis, mygtukai, korpusas ir kosmetinis reikalavimas. Mažas dydis nereiškia mažos rizikos: baterijos kontaktas, mygtuko litavimas ir RF antenos zona gali sugadinti visą vartotojo patirtį, jei RFQ neaprašo testavimo ribų.
Standartai ir šaltiniai, kuriuos verta įrašyti į RFQ
IPC standartų šeima suteikia bendrą kalbą PCBA priėmimui. EV motociklo projekte IPC-A-610 padeda apibrėžti litavimo, komponentų pasislinkimo, THT jungčių, švaros ir vizualios patikros ribas. IPC-J-STD-001 labiau kalba apie litavimo proceso reikalavimus: medžiagas, profilį, operatoriaus darbą ir priėmimą proceso metu.
IATF 16949 yra automobilių kokybės vadybos standartas, svarbus tiekėjams, dirbantiems su transporto grandinėmis. Ne kiekvienas EV motociklo prototipas reikalauja pilno PPAP paketo, bet IATF 16949 logika padeda nustatyti, kada reikia control plan, FAI, atsekamumo, pakeitimų patvirtinimo ir tiekėjo rizikos vertinimo.
ISO 9000 šeima paaiškina kokybės vadybos sistemos kontekstą. RFQ praktikoje tai reiškia ne sertifikato logotipą, o įrašus: kas patvirtino BOM alternatyvą, kuri firmware versija įrašyta į konkretų PCBA serijinį numerį, kuris test fixture naudotas ir kuri laidų pynės revizija buvo integruota.
RFQ duomenų lentelė VCU, COM Board ir Key Fob plokštėms
| Duomenų blokas | VCU Board rizika | COM Board rizika | Key Fob rizika | Sprendimo vartai |
|---|---|---|---|---|
| Gerber, drill, stack-up | Galios takeliai, šiluma, creepage | Impedancija, ekranavimas, triukšmas | Antenos zona, baterijos kontaktai | CAM peržiūra prieš galutinę kainą |
| BOM su MPN | Automotive grade alternatyvos, lead time | Ryšio IC ir kristalai | Mygtukai, baterijos laikiklis, RF dalys | Kritinių dalių sąrašas prieš pirkimą |
| Pick-and-Place ir assembly drawing | Jungčių orientacija, THT apkrova | Diferencialinių porų jungtys | Mygtuko aukštis ir LED orientacija | DFM prieš trafaretą |
| Firmware ir programavimas | Bootloader, CAN komandos, checksum | Diagnostikos režimas, MAC arba ID | Pairing arba ID įrašymas | Versijos kontrolė kiekvienam SN |
| Laidų pynės sąsaja | Pinout, apkrova, apsauga | Shield termination, routing | Korpuso kontaktai arba įkrovimas | Bendras PCBA ir harness pinout |
| Testavimo planas | 100% FCT, srovė, komunikacija | Ryšio testas, triukšmo riba | Mygtuko, baterijos ir RF funkcija | Test fixture prieš pilotą |
| Atsekamumas | PCB lotas, komponentų lotai, firmware | Testo rezultatai ir ryšio ID | Serializacija arba batch kodas | Įrašai nuo 20-100 vnt. piloto |
Ši lentelė padeda pirkėjui palyginti tiekėjus pagal tą pačią atsakomybę. Jei vienas tiekėjas įtraukia fixture, firmware įrašymą ir FCT, o kitas cituoja tik SMT darbą, kainos nėra lygiavertės. EV elektronikos kaina turi būti lyginama pagal defekto aptikimo vietą, ne vien pagal litavimo minutes.
Gamyklinis scenarijus: kai harness RFQ atveria PCBA riziką
Pietų Azijos EV motociklo projekte pradinis pokalbis buvo apie laidų pynes. Tai logiška: motociklo architektūroje pynė sujungia bateriją, valdiklį, jungiklius, ekraną, raktelio modulį, įkrovimo sąsają ir diagnostiką. Tačiau jau RFQ fazėje matėsi, kad vien pynės kaina neišspręs produkto rizikos, nes klientui reikėjo ir elektronikos mazgų.
Todėl tiekėjo viduje buvo įtraukta PCB ir PCBA komanda. Tikslas buvo ne parduoti daugiau eilučių, o uždaryti sąsajų klausimus: ar VCU jungtis atitinka harness pinout, ar COM Board testuojama tuo pačiu ryšio protokolu, ar Key Fob RF zona nebus pakeista korpuso sprendimo, ar visos trys plokštės turi suderintą revizijų logiką.
Case bank rezultatas fiksuoja, kad klientas aktyviai grįžo prie PCBA kainų, ypač COM Board. Toks elgesys paprastai rodo, kad pirkėjas suprato integracijos kainą. Vienas tiekėjas, kuris valdo PCB surinkimą, automobilių PCB assembly, laidų pynes ir PCBA kabelių integraciją, gali greičiau rasti konfliktą tarp brėžinių nei trys atskiri tiekėjai.
Kai klientas paprašo VCU, COM Board ir Key Fob kainos kartu su harness projektu, pirmas atsakymas turi būti duomenų matrica. Tik po jos verta kalbėti apie vieneto kainą.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kaip suformuoti pirmą RFQ laišką
Pirmame laiške nesiųskite tik "reikia VCU Board kainos". Geresnis paketas turi 7 dalis: produkto architektūros santrauką, kiekvienos plokštės Gerber arba ODB++ failus, BOM su gamintojų kodais, Pick-and-Place failą, testavimo reikalavimus, firmware būseną ir laidų pynės pinout. Jei dalis informacijos dar užrakinta NDA, parašykite, kokia data ji bus išleista.
Kiekius pateikite etapais. EV motociklo projekte naudinga atskirti 5-10 inžinerinių vienetų, 20-100 vnt. pilotą, 300-500 vnt. PVT partiją ir metinį forecast. Tiekėjas tada gali atskirti rankinį NPI darbą nuo serijinio proceso: ar verta gaminti test fixture, ar reikia specialaus programavimo adapterio, ar komponentus pirkti pagal visą forecast.
Testavimo dalis turi būti konkreti. VCU gali reikalauti 12 V arba 24 V maitinimo, srovės ribos, CAN komandų, įėjimų imitavimo ir relay arba MOSFET išėjimų patikros. COM Board gali reikalauti komunikacijos loopback, ID įrašymo arba triukšmo patikros. Key Fob gali reikalauti mygtukų, baterijos įtampos, LED ir RF funkcijos testo. Jei nežinote galutinių ribų, nurodykite, kad tiekėjas turi pasiūlyti FCT metodą ir pažymėti prielaidas.
Pirkėjo sprendimo kriterijai
Pirmas kriterijus yra sąsajų valdymas. Tiekėjas turi parodyti, kaip sujungs PCBA reviziją, harness reviziją, firmware versiją ir test fixture versiją. Jei jis negali paaiškinti, kas nutinka pakeitus vieną VCU jungties piną, jis nėra pasiruošęs EV architektūros integracijai.
Antras kriterijus yra defektų aptikimo vieta. AOI po reflow pagauna pasislinkusius komponentus, tombstoning, trūkstamą litą ir daug matomų defektų. X-Ray reikalingas BGA, QFN arba paslėptoms jungtims. FCT pagauna klaidas, kurios pasirodo tik sistemai veikiant: blogą firmware, neteisingą pinout, komunikacijos gedimą arba apkrovos ribos neatitikimą.
Trečias kriterijus yra pakeitimų disciplina. EV NPI metu komponentai, firmware ir laidų pynė dar gali keistis. Tai normalu, bet kiekvienas pakeitimas turi turėti ECO įrašą, įsigaliojimo lotą ir FAI sprendimą. Jei pakeitimas ateina el. laišku be revizijos, tiekėjas gali netyčia sumaišyti seną COM Board su nauja harness versija.
Pirmoje 20-100 vnt. EV elektronikos partijoje FAI nėra formalumas. Tai vienintelė vieta, kur dar pigiai patikrinamas pinout, firmware, fixture ir mechaninė sąsaja.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Evolve: silpną užklausą pakeiskite gamybai tinkamu RFQ
Silpna užklausa skamba taip: "atsiųskite VCU Board, COM Board ir Key Fob PCBA kainą EV motociklui; laidų pynę aptarsime atskirai". Ji atrodo trumpa, bet tiekėjui palieka per daug spėjimų: nėra revizijos ryšio, nėra pinout, nėra testavimo ribų, nėra firmware statuso ir nėra kokybės vartų.
Tvirtesnė formuluotė: "prašome pateikti EV motociklo VCU Board, COM Board ir Key Fob PCBA kainą pagal pridedamus Gerber RS-274X, BOM, Pick-and-Place ir assembly drawing failus; priėmimas pagal IPC-A-610 Class 2, litavimo procesas pagal IPC-J-STD-001, automobilių projekto valdymas pagal IATF 16949 logiką; pirmas etapas 10 vnt. FAI, po jo 100 vnt. pilotas, su 100% AOI ir FCT; PCBA pinout turi būti patikrintas prieš laidų pynės Rev B release; firmware versija ir test fixture revizija registruojama kiekvienam serijiniam numeriui." Tokia užklausa leidžia tiekėjui atsakyti techniniu planu, ne tik vieneto kaina.
Susiję PCB Lithuania sprendimai
EV elektronikos RFQ verta derinti su automotive PCB assembly, SMT surinkimu, ICT/FCT testavimu, komponentų tiekimu ir quality assurance FAI/8D/PFMEA. Jei plokštės jungiasi su transporto priemonės laidynu, anksti įtraukite laidų pynių gamybą, jungčių surinkimą ir PCBA cable integration.
Platesniam kontekstui naudingi straipsniai apie PCBA atsekamumą, PPAP PCB surinkime, ESD kontrolę PCB surinkime ir komponentų alternatyvas.
FAQ
Kokius failus reikia siųsti EV motociklo VCU Board PCBA kainai?
Minimalus rinkinys yra Gerber arba ODB++, Excellon drill, BOM su MPN, Pick-and-Place, assembly drawing, testavimo instrukcija, firmware statusas, jungčių pinout ir kiekiai bent 10 vnt., 100 vnt. bei metinio forecast lygiu. Be šių failų tiekėjas gali pateikti tik sąlyginę kainą.
Ar VCU Board, COM Board ir Key Fob galima cituoti atskirai?
Galima, bet rizika didėja, jei nėra bendros revizijų matricos. Jei VCU pinout, COM Board komunikacija ir Key Fob ID turi veikti tame pačiame motocikle, geriau turėti vieną NPI planą su 100% FCT ir serijinio numerio įrašais.
Kuri IPC-A-610 klasė tinka EV motociklo PCBA?
Daugeliui EV motociklo valdymo ir ryšio plokščių pradedama nuo IPC-A-610 Class 2, bet saugai artimiems, aukštos vibracijos arba kritiniams moduliams klientas gali reikalauti Class 3 logikos. Klasę reikia įrašyti į RFQ ir PO, ne palikti tiekėjo interpretacijai.
Kada EV PCBA projektui reikia IATF 16949 logikos?
IATF 16949 logika verta tada, kai plokštė eina į transporto priemonės seriją, turi saugos arba patikimumo poveikį, o pakeitimai turi būti atsekami. Net 20-100 vnt. pilotui naudinga turėti FAI, control plan, pakeitimų įrašą ir lot atsekamumą.
Ar FCT būtinas, jei AOI jau atliktas?
Taip, jei plokštė turi firmware, komunikaciją, apkrovą arba jungiasi su laidų pyne. AOI patikrina fizinį surinkimą, bet neįrodo, kad VCU siunčia teisingą CAN komandą, COM Board komunikuoja, o Key Fob teisingai įrašo ID. Tokiems mazgams 100% FCT yra racionalus pilotinės partijos vartas.
Kaip sumažinti PCBA ir harness integracijos klaidas?
Sukurkite vieną pinout lentelę, kurioje matosi PCBA jungtis, harness laidų spalvos, kontaktų numeriai, testavimo metodas ir revizija. Pirmiems 5-10 FAI vienetų patikrinkite ne tik continuity, bet ir funkcinį veikimą su realia įtampa bei firmware versija.
