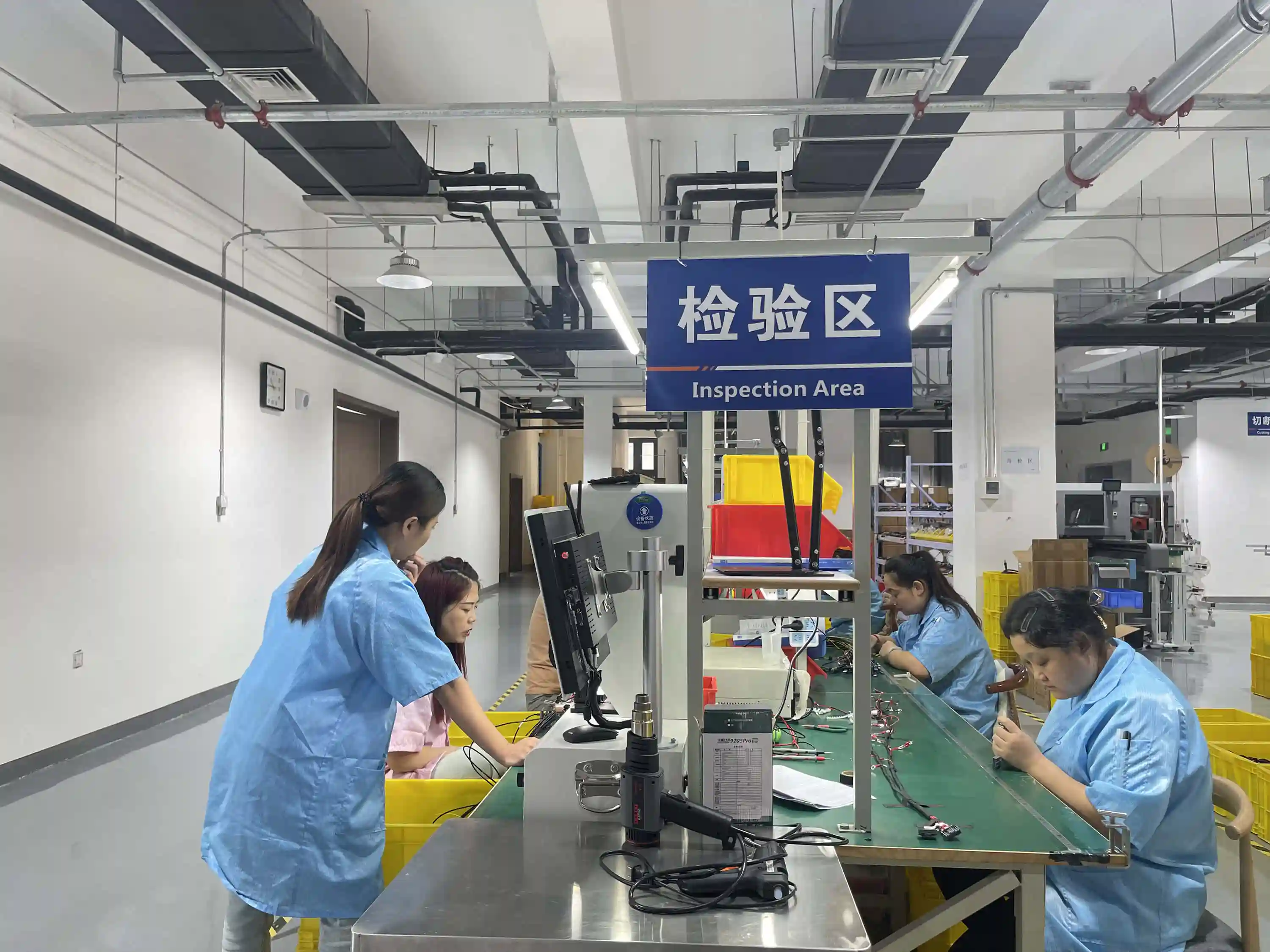

Įvadas: Kas Yra IPC-A-620 ir Kodėl Tai Svarbu?
IPC/WHMA-A-620 – tai vienintelis pramonėje pripažintas standartas, nustatantis reikalavimus ir priėmimo kriterijus kabelių bei laidų pynių surinkimui. Sukurtas bendradarbiaujant IPC (Association Connecting Electronics Industries) ir WHMA (Wire Harness Manufacturers Association), šis standartas tapo universaliu kokybės etalonu visame pasaulyje.
Nuo pirmojo leidimo 2002 metais, IPC-A-620 buvo atnaujintas kelis kartus – dabartinė versija IPC/WHMA-A-620E (2022) apima 19 skyrių su šimtais iliustracijų, nuotraukų ir priėmimo kriterijų.
Kodėl tai svarbu jūsų verslui?
- Vienodas kokybės standartas – tiekėjai ir pirkėjai kalba ta pačia kokybės kalba
- Ginčų prevencija – aiškūs priėmimo/atmetimo kriterijai sumažina nesutarimus
- Reguliacinė atitiktis – būtinas automobilių, medicinos ir aviacijos pramonėse
- Kaštų mažinimas – prevencija pigesnė nei defektų taisymas
"Per 15 metų patirties mačiau, kaip IPC-A-620 standarto taikymas sumažina klientų grąžinimų skaičių 60–80%. Tai nėra tik biurokratija – tai realus kokybės užtikrinimo įrankis, kuris taupo pinigus abiem pusėms." – Hommer Zhao, PCB Lithuania įkūrėjas
IPC-A-620 Produktų Klasės: Class 1, 2 ir 3
Vienas svarbiausių IPC-A-620 aspektų – trijų produktų klasių sistema. Klasė nustato, kokie priėmimo kriterijai taikomi konkrečiam gaminiui.
Class 1 – Bendrosios Paskirties Produktai
Kasdieniai vartojimo elektronikos gaminiai, kur svarbiausia funkcionalumas, o ne ilgaamžiškumas.
Pavyzdžiai: buitinė technika, žaislai, paprasti elektronikos prietaisai, LED apšvietimas.
Charakteristikos:
- Mažiausi kokybės reikalavimai
- Kosmetiniai defektai priimtini, jei neturi įtakos funkcijai
- Trumpesnė tikėtina eksploatacijos trukmė
Class 2 – Specialios Paskirties Produktai
Produktai, kuriems reikalingas patikimas veikimas ir ilgesnė eksploatacijos trukmė.
Pavyzdžiai: pramoninė įranga, telekomunikacijų sistemos, serveriai, automobilių infotainment, matavimo prietaisai.
Charakteristikos:
- Griežtesni priėmimo kriterijai nei Class 1
- Didesnė proceso kontrolė
- Ilgesnio veikimo trukmės užtikrinimas
Class 3 – Aukščiausios Klasės Produktai
Kritinės paskirties įranga, kur gedimas gali kelti pavojų gyvybei arba sukelti neproporcingas pasekmes.
Pavyzdžiai: medicinos implantai, aviacijos ir kosmoso sistemos, karinė įranga, branduolinės energetikos valdymo sistemos.
Charakteristikos:
- Griežčiausi priėmimo kriterijai
- Privalomas processo kvalifikavimas
- Nulinė tolerancija kritiniams defektams
Klasių Palyginimo Lentelė
| Parametras | Class 1 | Class 2 | Class 3 |
|---|---|---|---|
| Krimpavimo tolerancija | ±0.1 mm | ±0.05 mm | ±0.03 mm + skerspjūvio analizė |
| Litavimo kokybė | Funkcinis litavimas | Geras drėkinimas | Idealus drėkinimas, be defektų |
| Izoliacijos pažeidimai | Priimtina, jei laidininkas nepažeistas | Ribota (< 20% izoliacijos storio) | Nepriimtina |
| Dokumentavimas | Minimalus | Standartinis | Pilnas atsekamumas |
| Vizualinis tikrinimas | Atrankinė kontrolė | 100% tikrinimas | 100% + papildomi testai |
| Tipinė kaina | Bazinė | +15–25% | +40–80% |
"Dažniausia klaida, kurią matau tarp naujų klientų – jie užsako Class 3 kokybę, kai jiems pakanka Class 2. Tai padidina kainą 40% be realios naudos. Tinkamai parinkta klasė – tai optimalus kokybės ir kainos santykis." – Hommer Zhao, PCB Lithuania įkūrėjas
19 IPC-A-620 Skyrių: Ką Apima Standartas?
IPC/WHMA-A-620E standartas sudarytas iš 19 išsamių skyrių, apimančių visus kabelių ir laidų pynių gamybos aspektus:
| Skyrius | Tema | Ką Apima |
|---|---|---|
| 1 | Bendrosios nuostatos | Produktų klasės, sąlygos, prioritetų tvarka |
| 2 | Dokumentai ir nuorodos | Susiję standartai (J-STD-001, IPC-A-610) |
| 3 | Medžiagos | Fliusai, lydmetalis (su švinu ir be švino), klijai |
| 4 | Proceso kontrolė | Įrankių valdymas, aplinkos sąlygos |
| 5 | Laido paruošimas | Nuizoliavimas, gijų paruošimas, tinning |
| 6 | Litavimas prie terminalų | Cup, hook, pierced terminalo jungtys |
| 7 | Krimpavimas (štampuoti kontaktai) | Stamped & formed kontaktų krimpavimas |
| 8 | Krimpavimas (apdirbti kontaktai) | Machined kontaktų krimpavimas |
| 9 | IDC jungtys | Insulation displacement jungtys |
| 10 | Ultragarsinė virino | Ultragarsinė suvirinimo technologija |
| 11 | Jungimas (splicing) | Laidų sujungimas |
| 12 | Jungtys ir konektoriai | Konektoriaus surinkimas |
| 13 | Liejimas ir žymėjimas | Overmolding, potting, markiravimas |
| 14 | Koaksialiniai kabeliai | Koaksialinių ir biaksialinių kabelių reikalavimai |
| 15 | Vyniojimas ir rišimas | Lacing, wrapping, cable ties |
| 16 | Ekranavimas | Shielding, grounding |
| 17 | Galutinis surinkimas | Harness assembly, routing |
| 18 | Wire-wrap jungtys | Wire-wrap terminavimas |
| 19 | Testavimas | DWV, VSWR, mechaniniai testai |
Krimpavimo Priėmimo Kriterijai pagal IPC-A-620
Krimpavimas (crimping) yra vienas kritiškiausių procesų laidų pynių gamyboje. IPC-A-620 nustato konkrečius priėmimo kriterijus:
Pagrindiniai Krimpavimo Parametrai
- Krimpavimo aukštis (crimp height) – turi atitikti gamintojo specifikacijas ±tolerancija pagal klasę
- Bellmouth – trumputis izoliacijos piltuvėlis krimpavimo pradžioje apsaugo nuo laido pažeidimo
- Laidininko matomumas – laidininkas turi būti matomas per inspekcijos langą (jei yra)
- Izoliacijos atramos (insulation support) – izoliacijos krimpas turi prilaikyti izoliacijos kraštą
- Laido gijų padėtis – gijos neturi būti išsikišusios, sulaužytos ar trūkstamos
Class 3 Specialūs Reikalavimai
Class 3 produktams dažnai reikalaujama destruktyvinė skerspjūvio analizė (cross-section analysis) – tai bandymas, kurio metu krimpas perpjaunamas ir tikrinamas mikroskopu. Tai patvirtina:
- Laidininko kompresijos lygį
- Tuštumos (void) nebuvimą
- Tinkamą kontakto ir laidininko sąveiką
Litavimo ir Ekranavimo Reikalavimai
Litavimas pagal IPC-A-620
IPC-A-620 litavimo reikalavimai remiasi IPC J-STD-001 (litavimo darbo standartu), tačiau papildo jį specifiniais kabelių surinkimo aspektais:
- Cup terminalo litavimas – lydmetalio užpildymo lygis, drėkinimo kampas
- Hook terminalo litavimas – laido apvyniojimo reikalavimai
- Pierced terminalo litavimas – laido įvedimo ir fiksavimo kriterijai
Ekranavimas (Shielding)
Elektromagnetinės apsaugos reikalavimai apima:
- Pynė (braid) ekrano terminavo metodus
- Folijos (foil) ekrano sujungimą
- Grounding jungtis ir jų kokybės kriterijus
- Ekrano padengimo procento reikalavimus (tipiškai ≥85%)
IPC-A-620 Sertifikavimas: CIS, CIT ir CSE
IPC siūlo tris sertifikavimo lygius, susijusius su A-620 standartu:
Certified IPC Specialist (CIS)
- Kam skirta: gamybos operatoriams, inspektoriams, pirkėjams
- Tikslas: gebėjimas atlikti priėmimo/atmetimo sprendimus pagal standartą
- Trukmė: paprastai 3 dienų mokymai + egzaminas
- Galiojimas: 2 metai
Certified IPC Trainer (CIT)
- Kam skirta: kokybės inžinieriams, mokymų vadovams
- Tikslas: teisė mokyti ir sertifikuoti CIS specialistus įmonėje
- Privalumas: vidiniai mokymai be išorinių mokymų kaštų
- Galiojimas: 2 metai
Certified Standards Expert (CSE)
- Kam skirta: aukščiausio lygio kokybės ekspertams
- Tikslas: gilus standarto žinių lygis, gebėjimas interpretuoti sudėtingus atvejus
- Reikalavimai: didelė patirtis + išsamus egzaminas
Sertifikavimo Naudos
| Nauda | Aprašymas |
|---|---|
| Kokybės užtikrinimas | Standartizuoti priėmimo kriterijai visoje gamyboje |
| Klientų pasitikėjimas | Sertifikuota gamykla reiškia patikimą partnerį |
| Reguliacinė atitiktis | Būtina automobilių (IATF 16949) ir medicinos pramonėms |
| Kaštų mažinimas | Mažiau defektų = mažiau broko ir perdirbimo |
| Konkurencinis pranašumas | Sertifikuoti tiekėjai laimi daugiau užsakymų |
Priėmimo Kriterijai: Target, Acceptable, Process Indicator, Defect
IPC-A-620 naudoja keturių lygių priėmimo sistemą kiekvienam tikrinimo kriterijui:
- Target (Tikslas) – idealus rezultatas, kurio siekiame
- Acceptable (Priimtina) – atitinka standarto reikalavimus, tinka naudojimui
- Process Indicator (Proceso indikatorius) – reikalauja proceso peržiūros, bet produktas priimtinas (Class 1 ir 2)
- Defect (Defektas) – neatitinka reikalavimų, produktas atmetamas
Svarbu: kas yra Process Indicator vienoje klasėje, gali būti Defect kitoje. Pavyzdžiui, nedidelis izoliacijos įpjovimas gali būti priimtinas Class 1 produktui, bet atmetamas Class 3 gaminyje.
Praktiniai Patarimai: Kaip Pasirinkti Tinkamą Klasę?
Klasės Pasirinkimo Algoritmas
- Nustatykite galutinę paskirtį – ar produktas bus naudojamas kritinėje aplinkoje?
- Įvertinkite reguliacinius reikalavimus – medicinos, aviacijos ir kariniai gaminiai paprastai reikalauja Class 3
- Apskaičiuokite kaštus – Class 3 gali kainuoti 40–80% daugiau nei Class 1
- Aptarkite su tiekėju – patyrę gamintojai padės optimizuoti klasės pasirinkimą
Dažniausios Klaidos
- Per aukšta klasė – užsakote Class 3, kai pakanka Class 2 (nepagrįstai padidina kainą)
- Per žema klasė – taupote ant kokybės, kur tai gali sukelti atsakomybės riziką
- Nenurodyta klasė – jei neapibrėžiate klasės, tiekėjas gali taikyti Class 1 pagal nutylėjimą
"Jei nesate tikri dėl klasės – pradėkite nuo Class 2. Tai universalus pasirinkimas, tinkantis 70% pramoninių ir komercinių taikymų. Jei jūsų produktas skirtas medicinai ar aviacijai – Class 3 yra privalomas, ne pasirinkimas." – Hommer Zhao, PCB Lithuania įkūrėjas
IPC-A-620 ir Susiję Standartai
IPC-A-620 neveikia izoliuotai – jis yra dalies platesnės IPC standartų ekosistemos:
| Standartas | Paskirtis | Ryšys su A-620 |
|---|---|---|
| IPC J-STD-001 | Litavimo darbo reikalavimai | A-620 remiasi litavimo kriterijais |
| IPC-A-610 | PCB surinkimo priėmimo kriterijai | Analogiškas standartas PCB surinkimui |
| IPC-A-620 | Kabelių/laidų pynių priėmimas | Pagrindinis standartas šiai sričiai |
| IPC/WHMA-A-620 | Pilnas pavadinimas su WHMA | Tas pats standartas, pilnas žymėjimas |
| IPC-HDBK-620 | Vadovas A-620 taikymui | Papildomas aiškinamasis dokumentas |
DUK: Dažniausiai Užduodami Klausimai
Kuo skiriasi IPC-A-620 nuo IPC-A-610?
IPC-A-610 skirtas PCB surinkimo (PCBA) kokybės tikrinimui – SMT komponentų litavimas, BGA, through-hole. IPC-A-620 skirtas kabelių ir laidų pynių surinkimui – krimpavimas, litavimas prie terminalų, ekranavimas, vyniojimas. Tai du skirtingi standartai skirtingoms produktų grupėms.
Ar IPC-A-620 sertifikatas privalomas?
Techniškai – ne. Tačiau praktiškai daugelis automobilių gamintojų (pagal IATF 16949), medicinos prietaisų gamintojų (pagal ISO 13485) ir gynybos pramonės klientų reikalauja IPC-A-620 sertifikuotos gamyklos. Be sertifikato galite prarasti stambius užsakymus.
Kiek kainuoja IPC-A-620 CIS sertifikavimas?
CIS (Certified IPC Specialist) mokymai paprastai kainuoja 800–1500 EUR, priklausomai nuo šalies ir mokymų tiekėjo. Sertifikatas galioja 2 metus. CIT (Certified IPC Trainer) mokymai kainuoja 2000–4000 EUR.
Kokia dabartinė IPC-A-620 versija?
Dabartinė versija yra IPC/WHMA-A-620E, išleista 2022 metais. Ji pakeitė ankstesnę D versiją ir apima atnaujintus kriterijus bei naujas iliustracijas.
Ar PCB Lithuania gamykla turi IPC-A-620 sertifikatą?
Taip – mūsų gamykla dirba pagal IPC/WHMA-A-620 Class 2 ir Class 3 reikalavimus, o mūsų inspektoriai yra CIS sertifikuoti. Tai užtikrina, kad kiekviena laidų pynė ir kabelių asamblėja atitinka tarptautinius kokybės standartus.
Kiek laiko trunka IPC-A-620 sertifikavimo procesas?
CIS mokymai paprastai trunka 3 dienas (24 akademinės valandos), įskaitant teoriją, praktines užduotis ir egzaminą. CIT mokymams reikia papildomų 2 dienų. Gamyklos procesų kvalifikavimas pagal standartą gali užtrukti 1–3 mėnesius, priklausomai nuo esamo kokybės lygio.
Išvados ir Tolesni Žingsniai
IPC/WHMA-A-620 – tai daugiau nei dokumentas lentynoje. Tai praktinis kokybės valdymo įrankis, kuris:
- Sumažina defektų skaičių 60–80% tinkamai įdiegtas
- Sutrumpina ginčų sprendimo laiką su aiškiais priėmimo kriterijais
- Padidina klientų pasitikėjimą sertifikuota gamyba
- Atveria naujas rinkas – ypač automobilių, medicinos ir aviacijos
Reikia pagalbos su laidų pynių ar kabelių surinkimu pagal IPC-A-620 standartą? Susisiekite su PCB Lithuania – mūsų IPC sertifikuoti inžinieriai padės pasirinkti tinkamą kokybės klasę ir užtikrins standarto atitiktį. Arba gaukite kainos pasiūlymą per 24 valandas.
