Mažo Streso Atskyrimas po Surinkimo

PCB Depanelizavimas Jautriems PCBA Mazgams ir Serijinei Gamybai

PCB depanelizavimas yra paskutinis mechaninis žingsnis tarp stabilaus panelio ir galutinio elektronikos mazgo, tačiau būtent čia dažnai atsiranda nematomi pažeidimai. Netinkamai parinktas V-cut separatorius, per agresyvus router greitis arba nepakankamas fixture palaikymas gali sukelti mikroįtrūkius prie MLCC, BGA, kraštinių jungčių ar standžių-lanksčių zonų. PCB Lithuania depanelizavimo paslauga skirta projektams, kuriuose reikia kontroliuoto atskyrimo po SMT, THT ar mišraus surinkimo, kad paskutinė operacija nesugadintų jau validuoto PCBA.

Gauti nemokamą pasiūlymą Techninė pagalba

V-Cut

Greitas Atskyrimas

Router

Sudėtingos Formos

<200µstrain

Streso Kontrolė

NPI-MP

Nuo Prototipo Iki Serijos

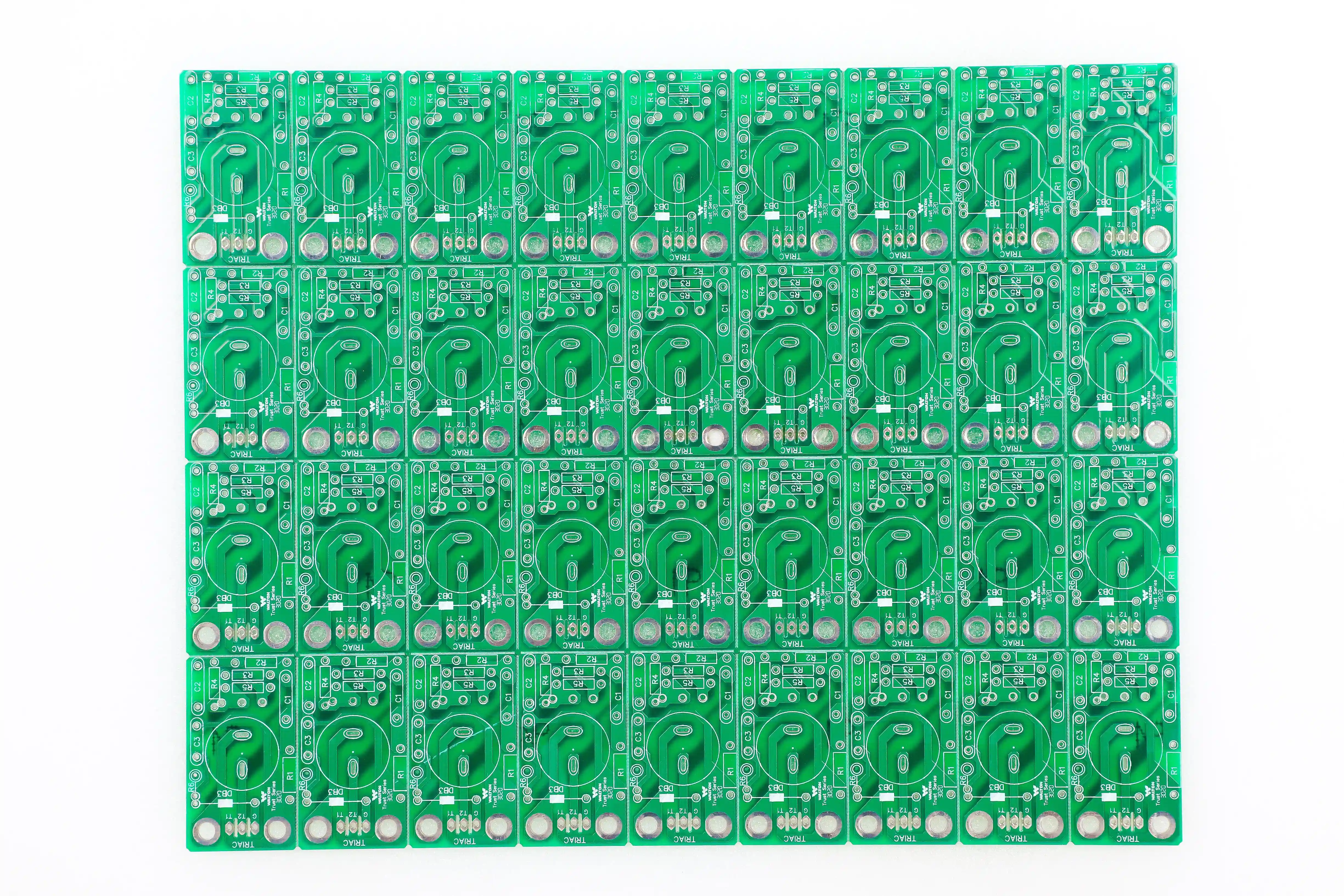

Kada Reikalinga Atskira PCB Depanelizavimo Paslauga?

Daugelis komandų depanelizavimą laiko tik gamybos pabaigos formalumu, tačiau realybėje tai yra proceso langas, kuris tiesiogiai veikia lauko patikimumą. Jei komponentai yra arti lūžio linijos, jei plokštėje yra keraminių kondensatorių, BGA, sunkių transformatorių, ekranų ar aukštų jungčių, net ir tvarkingai surinktas panelis gali būti sugadintas pačiame paskutiniame žingsnyje. PCB Lithuania depanelizavimo paslauga padeda parinkti atskyrimo metodą pagal panelio tipą, komponentų kraštinius atstumus, PCB storį, įpjovų geometriją ir reikiamą taktą gamyboje. Taip sumažinama paslėptų įtrūkių, litavimo jungčių nuovargio ir nereikalingo rework rizika.

Ši paslauga ypač vertinga, kai panelizacija jau suprojektuota, tačiau reikia užtikrinti saugų vykdymą realioje linijoje. Vertiname, ar projektui labiau tinka inline V-cut separatorius, router tipo depanelizavimas, punch sprendimas ar rankinis mažų partijų atskyrimas su atraminiais fixture. Taip pat peržiūrime, ar po atskyrimo reikės kraštų nuvalymo, ar komponentai yra per arti mouse bites zonų, ar būtina papildoma funkcinė patikra po mechaninės operacijos. Rezultatas yra ne tik atskirta plokštė, bet ir kontroliuojamas procesas, suderintas su PCB panelizacija, SMT surinkimu, testavimu ir galutiniu produkto surinkimu.

Susijusios paslaugos:

PCB panelizacija PCB surinkimas Prototipų surinkimas SMT surinkimas X-Ray tikrinimas DFM/DFA analizė PCB kainos skaičiuoklė

Techninės Specifikacijos

Gamybos Galimybės

Metodai

V-cut, router, punch, manual low-volume

PCB Storis

tip. 0.6-3.2 mm

Panelių Tipai

V-score, tab route, mixed array

Jautrūs Mazgai

MLCC, BGA, jungtys, rigid-flex

Proceso Apimtis

NPI, pilotas, serijinė gamyba

Po Operacijos

vizualinė ir funkcinė validacija pagal poreikį

Fixture Logika

pagal panelį ir komponentų išdėstymą

Tikslas

mažas mechaninis stresas ir pakartojamumas

Privalumai

Kodėl rinktis mus?

V-Cut Depanelizavimas Serijoms

Kai panelis suprojektuotas su V-score linijomis, parenkame separatorius ir atramos logiką taip, kad atskyrimas būtų greitas, bet neperduotų perteklinio lenkimo jautrioms zonoms.

Router Depanelizavimas Sudėtingoms Formoms

Projektams su tab routing, nestandartiniais kontūrais, konektorių išsikišimais ar tankiais kraštiniais komponentais taikome router metodą su geresne streso kontrole.

Mazgų Rizikos Vertinimas prieš Atskyrimą

Prieš depanelizavimą įvertiname MLCC, BGA, didelių jungčių, ekranų ir kitų mechaniškai jautrių vietų artumą prie atskyrimo linijos bei tab zonų.

Fixture ir Atramos Parinkimas

Tinkamai parinkti fixture sumažina PCB linkimą atskyrimo metu ir padeda išlaikyti vienodą rezultatą tiek mažose partijose, tiek serijinėje gamyboje.

Po Operacijos Atliekama Validacija

Jei projektas jautrus mechaniniam stresui, galime pridėti vizualinę peržiūrą, AOI, funkcinę patikrą arba tikslinį X-Ray mėginių tikrinimą po depanelizavimo.

Integracija su Visu PCBA Maršrutu

Depanelizavimą deriname su panelizacija, SMT/THT procesu, testavimo planu ir galutiniu surinkimu, kad paskutinis mechaninis etapas neužkirstų kelio sklandžiam SOP.

Darbo Procesas

Kaip dirbame

Panelio ir Rizikos Peržiūra

Įvertiname panelio tipą, kraštines zonas, komponentų atstumus ir planuojamą gamybos kiekį, kad pasirinktume tinkamą atskyrimo metodą.

Metodo ir Fixture Parinkimas

Suderiname, ar projektui labiausiai tinka V-cut separatorius, router, punch ar mažų partijų rankinis sprendimas su papildomomis atramomis.

Depanelizavimo Operacija

Atliekame kontroliuotą atskyrimą pagal patvirtintus parametrus, valdydami streso kryptį, takto laiką ir operatoriaus veiksmų pakartojamumą.

Po Atskyrimo Patikra

Pagal projekto kritiškumą atliekame kraštų, jungčių ir funkcinio rezultato peržiūrą bei perduodame mazgus į testavimą ar galutinį surinkimą.

Taikymo Sritys

Pramonės šakos

SMT ir mišrus SMT/THT surinkimasBGA ir fine-pitch mazgai prie kraštųAutomobilių ir pramoninė elektronikaMedicinos ir matavimo įrangaRigid-flex ir nestandartinės formos PCBPilotinės ir serijinės partijosPaneliai su V-score arba mouse bitesProjektai su pooperaciniu funkciniu testu

Medžiagos ir Parinktys

Pasirinkimo galimybės

V-Score Paneliai

Geriausiai tinka didesniam taktui, kai panelis leidžia tiesią atskyrimo liniją ir komponentai nėra pernelyg arti lūžio zonos.

Tab Routing Paneliai

Naudojami, kai reikia išlaikyti sudėtingą kontūrą, valdyti tab vietas ir mažinti streso perdavimą kraštinėms detalėms.

Atraminiai Fixture

Padeda sumažinti PCB linkimą ir užtikrinti pakartojamą depanelizavimo rezultatą serijose arba jautriuose NPI projektuose.

Po Depanelizavimo Tikrinimas

Kai reikia papildomos apsaugos nuo latentinių defektų, į procesą įtraukiame AOI, funkcinę patikrą arba mėginių X-Ray analizę.

DUK

Dažnai užduodami klausimai

Kuo depanelizavimas skiriasi nuo PCB panelizacijos?

Panelizacija yra panelio suprojektavimas gamybai, o depanelizavimas yra reali atskyrimo operacija po surinkimo arba po fabrikacijos. Net gerai suprojektuotas panelis gali būti sugadintas, jei atskyrimo metodas parenkamas netinkamai.

Kada V-cut depanelizavimas tampa rizikingas?

Rizika padidėja tada, kai komponentai, ypač MLCC, BGA, dideli konektoriai ar ekranai, yra arti lūžio linijos. Tokiais atvejais lenkimo stresas gali sukelti mikroįtrūkius PCB ar litavimo jungtyse.

Ar galite depanelizuoti jau surinktą PCBA su jautriais komponentais?

Taip. Būtent tokiems projektams ši paslauga ir skirta. Pirmiausia įvertiname panelio konstrukciją, komponentų artumą kraštams ir parenkame metodą bei fixture, kurie sumažina mechaninį poveikį.

Ar po depanelizavimo reikia papildomo testavimo?

Ne visada, tačiau jautriems projektams tai yra racionalus žingsnis. Dažniausiai verta bent vizualiai peržiūrėti kraštines zonas, o aukštesnės rizikos mazgams pridėti AOI, FCT arba tikslinį X-Ray mėginį.

Ar ši paslauga tinka tik didelėms serijoms?

Ne. Ji naudinga ir NPI bei mažoms partijoms, kai vienas sugadintas prototipas gali kainuoti daugiau nei papildoma proceso kontrolė. Serijose nauda atsiranda dėl geresnio pakartojamumo ir mažesnio rework kiekio.
