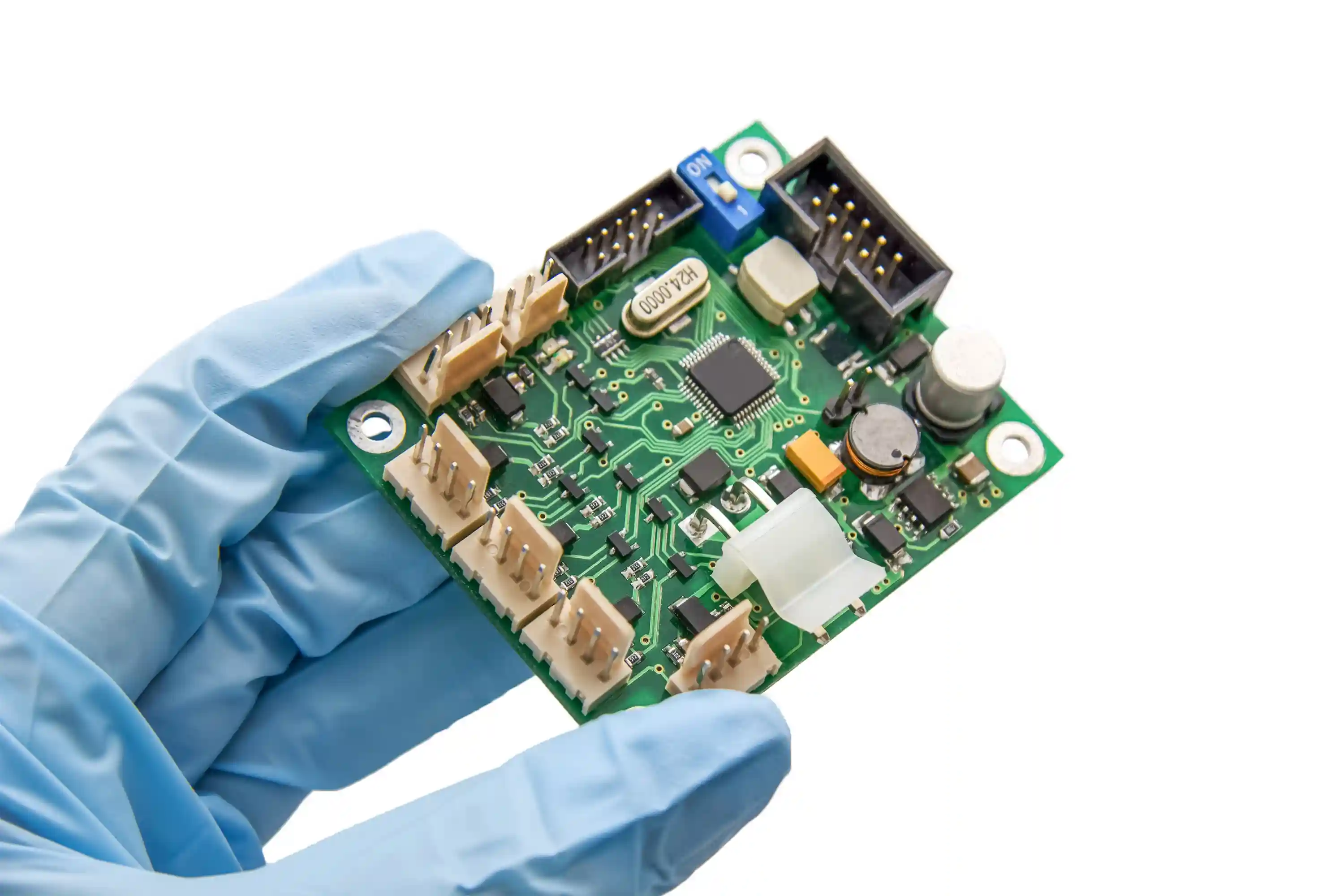

Kodėl X-ray tampa kritiniu momentu tada, kai optika jau nebemato svarbiausio
Kai produktas naudoja SMT surinkimą, smulkaus žingsnio komponentus, centrinius QFN pad'us ar BGA litavimą, didžiausia kokybės rizika dažnai slepiasi ne plika akimi matomose vietose, o po komponento korpusu. X-ray inspection, ball grid array ir surface-mount technology praktikoje susijungia labai paprastoje vietoje: jei litavimo jungtis paslėpta, vien geras AOI vaizdas dar nereiškia, kad jungtis gera.
Todėl X-ray tikrinimas nėra "premium opcija tik sudėtingiems projektams". Daugelyje realių NPI, medicinos, automobilių, telekomunikacijų ar galios elektronikos partijų jis tampa sprendimu, kuris parodo, ar po reflow procesas iš tikrųjų sukūrė patikimą jungtį. Ypač tai svarbu, kai vienoje plokštėje dera skirtinga terminė masė, centriniai terminiai pad'ai, tankus išdėstymas, SPI tikrinimas ir griežtas ICT/FCT testavimo planas.
Jei po korpusu yra kritinė jungtis, o jūs neturite nei rentgeno vaizdo, nei aiškios pakaitinės verifikacijos logikos, jūs ne valdote riziką, o tik atidedate jos atradimą iki lauko gedimo.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Ką realiai mato X-ray tikrinimas PCB surinkime
X-ray sistema vertina litavimo struktūrą ten, kur optinė inspekcija fiziškai negali pažvelgti. Praktikoje ji dažniausiai naudojama šioms situacijoms:
- BGA kamuoliukų sujungimams ir jų vienodumui
- QFN, LGA ir kitų paslėptų pad'ų sušlapinimui
- voiding kiekiui terminiuose ar galios pad'uose
- bridging, opens ir nepakankamo užpildymo požymiams
- head-in-pillow ar warpage sukeltoms anomalijoms įtarti
- sluoksniuotiems ar mišriems mazgams po reflow profilio korekcijų
Svarbu suprasti ribą: rentgenas neatsako į visus klausimus apie elektrinę funkciją. Jis nepasako, ar firmware veikia, ar analoginis kanalas sukalibruotas, ar flying probe testas jau rado neteisingą rezistoriaus vertę. Tačiau jis labai gerai parodo, ar fizinė litavimo geometrija po komponentu atrodo taip, kaip turėtų atrodyti prieš produktą siunčiant į testą, X-Ray tikrinimą ar seriją.
Kada X-ray tikrinimas yra būtinas, o kada tik racionaliai rekomenduotinas
Ne kiekvienai 2 sluoksnių plokštei su 0805 komponentais reikia rentgeno. Tačiau yra aiškios ribos, kada jo atsisakymas dažniausiai tampa klaida.
| Situacija | Ar X-ray būtinas? | Pagrindinė rizika be X-ray | Ką verta tikrinti | Tipinis sprendimas |
|---|---|---|---|---|
| 0.5 mm ar mažesnio žingsnio BGA | Taip | Paslėpti opens, bridging, head-in-pillow | Kamuoliukų forma, tarpai, poslinkiai | 100% NPI + sampling serijoje |
| QFN/LGA su centriniu terminiu padu | Dažnai taip | Per didelis voiding, prastas šilumos perdavimas | Centro pado užpildymas, void plotas | NPI ir proceso pakeitimų metu |
| Galios moduliai su dideliais thermal pad | Taip, jei šiluma kritinė | Terminiai gedimai ir ankstyvas lauko brokas | Voiding pasiskirstymas ir tūris | Po profilio bei pastos korekcijų |
| Prototipai su nauju stencil arba nauju profiliu | Rekomenduotina | Nematomi pirmos partijos defektai | Koreliacija su SPI ir reflow | Bent pirmi 3-10 vienetų |
| Standartinė plokštė be paslėptų jungčių | Dažniausiai ne | Ribota pridėtinė vertė | AOI, vizualinė, elektrinė kontrolė | AOI + FCT dažnai pakanka |
| Gedimų analizė po RMA ar nestabilaus yield | Taip | Lėta root-cause paieška | Voiding, micro-open, warpage ženklai | Diagnostinis rentgenas |
Ši lentelė rodo svarbiausią principą: rentgeną verta planuoti pagal riziką, o ne pagal įprotį. Jei gedimo kaina lauke didelė, vien sutaupytos kelios minutės gamykloje retai pateisina aklą sprendimą netikrinti.
Kaip X-ray papildo AOI, SPI ir elektrinį testavimą
Dažna klaida yra klausti, kuris metodas "geresnis": AOI ar rentgenas, SPI ar FCT. Teisingesnis klausimas yra, kokią aklą zoną kiekvienas metodas uždaro.
- SPI tikrinimas parodo, ar prieš placement ant pado buvo tinkamas pastos tūris, aukštis ir padėtis.
- AOI parodo, ar po reflow vizualiai tvarkinga komponento orientacija, poliarumas, matomos litavimo jungtys ir tiltai.
- X-ray parodo, kas vyksta po korpusu ir centruose, kurių AOI nemato.
- Flying probe testas ir elektrinis testavimas parodo, ar grandinė laidžiai veikia.
- FCT testavimas patvirtina produkto funkciją realiomis darbo sąlygomis.
Todėl brandi kontrolės seka dažnai atrodo taip: SPI → placement → reflow → AOI → X-ray kritiniams mazgams → elektrinis ar funkcinis testas. Jei rentgenas naudojamas vietoje kitų metodų, jis paprastai pervertinamas. Jei jo atsisakoma ten, kur jis vienintelis gali parodyti paslėptą defektą, jis nuvertinamas.
X-ray neturi pakeisti proceso disciplinos. Jis turi patvirtinti, ar SPI, trafaretas, profilis ir komponentų geometrija iš tikrųjų sukūrė jungtį, kuri verta tolimesnio testavimo.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kokius defektus rentgenas padeda rasti greičiausiai
Praktikoje didžiausia jo vertė atsiranda keturiose grupėse.
1. BGA opens ir bridging
Kai BGA kamuoliukai pasislenka, deformuojasi arba jungiasi tarpusavyje, iš viršaus plokštė gali atrodyti visiškai normali. Dėl to PCB surinkimo komandos dažnai naudoja rentgeną kaip pirminį NPI filtrą, ypač naujoms footprint kombinacijoms, naujam trafaretui ar naujam tiekėjo profiliui.
2. Voiding QFN ir thermal pad zonose
Voiding nėra vien kosmetika. Galios grandinėse ar šilumai jautriuose moduliuose per didelis tuštumų plotas mažina šilumos perdavimą, destabilizuoja temperatūrą ir vėliau gali bloginti patikimumą. Jei projektas apima medicinos PCB surinkimą, automobilių elektroniką ar telekomunikacijas, verta turėti aiškų priėmimo slenkstį ir tą slenkstį sieti su realiu proceso langu.
3. Head-in-pillow ir warpage požymiai
Šis defektas dažnai painiojamas su atsitiktine vieneto klaida, nors jo šaknys paprastai glūdi warpage, netolygiame šildyme, pastos elgsenoje ar netinkamame piko pasiskirstyme. Rentgenas padeda ne tik jį aptikti, bet ir suprasti, ar reikia grįžti prie litavimo pastos pasirinkimo, trafareto dizaino ar reflow kreivės.
4. Gedimų analizė po nestabilaus yield arba RMA
Kai partijoje atsiranda sunkiai kartojami gedimai, X-ray dažnai sutrumpina root-cause paiešką nuo kelių dienų iki kelių valandų. Jis ypač naudingas, kai elektrinis testas rodo tarpinį kontaktą, šiluminį nestabilumą ar protarpinius opens, o vizualiai plokštė atrodo tvarkinga.
Kaip vertinti voiding: ne pagal vieną skaičių, o pagal funkciją
Daug komandų ieško vieno universalaus procento, po kurio jungtis jau bloga. Praktikoje toks požiūris per daug supaprastina realybę. Svarbu ne tik bendras void plotas, bet ir:
- ar tuštumos susitelkusios viename krašte
- ar jos krenta ties kritine šilumos srove
- ar tai signalinis, ar galios, ar terminis pad'as
- ar problema kartojasi sistemingai per visą panelį
- ar rentgeno radiniai sutampa su SPI, reflow ir testavimo duomenimis
Pavyzdžiui, 15-20% voiding tolygiai paskirstytame termine pad'e gali būti valdoma būsena viename projekte, o 25% ir daugiau viename kampe gali tapti rimta rizika galios moduliui ar RF grandinei. Dėl to gera praktika yra ne tik turėti ribą, bet ir turėti nuoseklią taisyklę, ką daryti, kai riba viršyta: ar kartoti profilį, ar keisti apertūras, ar tikrinti paviršiaus apdailą, ar stabdyti partiją.
Kada verta tikrinti 100%, o kada pakanka sampling modelio
Visų vienetų rentgenas turi kainą, todėl sprendimas turi būti proporcingas produkto rizikai.
| Kontrolės modelis | Kada tinka | Privalumas | Rizika | Tipinis kiekis |
|---|---|---|---|---|
| 100% X-ray | Aukštos rizikos BGA, medicinos, automobilių ar sudėtingas NPI | Maksimalus matomumas kiekvienam vienetui | Didesnis ciklo laikas ir kaštai | 1-500 vnt. arba kritinės serijos |
| First article + pirmi 5-10 vnt. | Naujas profilis ar stencil, bet ne aukščiausia rizika | Greitai pagauna starto klaidas | Vėlesnis drift gali likti nepastebėtas | Pilotinės partijos |
| Sampling pagal lot ar panelį | Stabili serija su suvaldytu procesu | Mažesnė kontrolės kaina | Gali praleisti lokalų procesų drift | 500+ vnt. serijos |
| Tik po proceso pakeitimų | Brandus produktas su change control | Efektyvus išteklių naudojimas | Per didelis pasitikėjimas praeities stabilumu | Brandžios serijos |
| Diagnostinis X-ray po gedimo | Kai yield ar RMA staiga blogėja | Greitas root-cause fokusas | Reaktyvus, ne prevencinis modelis | Ad hoc |
Čia svarbi pusiausvyra. Jei produktas naujas, procesas dar mokosi. Jei produktas brandus, bet defekto kaina milžiniška, sampling turi likti konservatyvus. Jei produktas stabilus ir turi tvirtą istorinį Cpk, galima mažinti rentgeno intensyvumą tik tada, kai šį sprendimą remia duomenys, o ne vien spaudimas greičiui.
Kokius klausimus verta užduoti EMS partneriui prieš priimant jų X-ray planą
Prieš patikint kritinį surinkimą tiekėjui, verta tiesiai išsiaiškinti:
- Kurie komponentai jūsų procese privalomai eina į rentgeną, o kurie tik sampling būdu?
- Koks yra priėmimo kriterijus BGA, QFN ir terminiams pad'ams?
- Ar rentgeno radiniai susiejami su konkrečiu paneliu, serijiniu numeriu ar lot'u?
- Kaip koreliuojate X-ray duomenis su AOI, SPI, reflow ir testavimo rezultatais?
- Koks veiksmas taikomas, kai viršijamas voiding ar bridging slenkstis: hold, rework ar proceso korekcija?
- Ar galite parodyti, kaip tikrinate procesą po naujo trafareto, naujos pastos ar naujo komponentų tiekėjo įvedimo?
Migloti atsakymai čia paprastai reiškia ne vien dokumentų trūkumą. Jie rodo, kad rentgenas naudojamas kaip pavienis aparatas, o ne kaip proceso valdymo dalis.
Kai tiekėjas sako, kad rentgeną daro "kai reikia", aš iš karto klausiu, kas tiksliai apibrėžia tą poreikį. Jei nėra aiškios taisyklės, sprendimą dažniausiai priima ne rizika, o momentinis spaudimas terminui.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Praktinė seka, kuri dažniausiai duoda geriausią rezultatą
Stabiliausias modelis dažniausiai atrodo taip:
- Dar prieš gamybą sutariama, kurie komponentai laikomi X-ray kritiniais.
- NPI etape rentgenas atliekamas bent pirmiems vienetams ir po kiekvienos reikšmingos korekcijos.
- Rentgeno radiniai lyginami su pastos tūriu, trafareto dizainu ir reflow kreive.
- Jei nustatoma sisteminė anomalija, koreguojamas procesas, o ne vien rūšiuojami vienetai.
- Perėjus į seriją nustatomas aiškus sampling arba 100% kontrolės modelis.
- Gedimų analizėje rentgeno vaizdai naudojami kartu su elektriniais ir funkciniais duomenimis, o ne atskirai.
Šis požiūris svarbus todėl, kad geriausias rentgeno rezultatas nėra "rasta daug broko". Geriausias rezultatas yra situacija, kai X-ray padeda pakankamai anksti suprasti procesą, kad vėliau broko apskritai atsirastų mažiau.
FAQ
Ar X-ray tikrinimas būtinas kiekvienai BGA plokštei?
Ne visada 100% vienetų, bet praktiškai kiekvienam naujam BGA projektui bent NPI ir pirmos partijos stadijoje rentgenas yra labai rekomenduotinas. Jei žingsnis yra 0.5 mm ar mažesnis, arba produktas kritinis, dažnai racionalu tikrinti 100% vienetų bent pirmas 10-50 plokščių.
Ar AOI gali pakeisti rentgeną, jei linija labai gera?
Ne. AOI puikiai tinka matomoms litavimo jungtims, poliarumui ir komponentų padėčiai, bet jis nemato po BGA, LGA ar QFN centru. Todėl kritiniuose mazguose AOI ir X-ray sprendžia skirtingas problemas, o ne dubliuoja vienas kitą.
Koks voiding lygis laikomas priimtinu?
Vieno universalaus skaičiaus nėra, nes vertinimas priklauso nuo pado funkcijos, šiluminės apkrovos ir kliento standarto. Praktikoje daug komandų pradeda giliau tirti situaciją, kai terminiuose paduose voiding artėja prie 20-25% arba aiškiai susitelkia vienoje zonoje, tačiau galutinę ribą reikia derinti su produkto rizika.
Kada geriau rinktis 100% X-ray, o kada sampling?
100% dažniausiai pagrįstas NPI, medicinos, automobilių, sudėtingų BGA ar brangių lauko gedimų projektuose. Sampling tinka tik tada, kai procesas jau stabilus, yra aiškus istorinis duomenų pagrindas ir kiekvienas lot'as vis tiek turi bent minimalų kontrolės lygį.
Ar rentgenas parodo elektrinius gedimus?
Ne tiesiogiai. Jis rodo fizinę litavimo struktūrą ir paslėptus sujungimus, bet nepatvirtina programinės funkcijos ar visos grandinės elgsenos. Dėl to rentgenas geriausiai veikia poroje su ICT/FCT testavimu arba bent flying probe logika, kai tokia taikoma.
Kada verta kartoti rentgeną po proceso pakeitimo?
Beveik visada, kai keičiate trafaretą, pastos tipą, reflow receptą, BGA tiekėją, paviršiaus apdailą arba komponento korpusą. Net jei pakeitimas atrodo nedidelis, jo poveikis paslėptoms jungtims gali pasimatyti jau pirmuose 3-10 vienetų vaizduose.
Išvada
X-ray tikrinimas PCB surinkime nėra perteklinis žingsnis skirtas tik "sudėtingoms plokštėms". Jis tampa kritiniu tada, kai produkto kokybė priklauso nuo jungčių, kurių negalima įvertinti iš viršaus. BGA, QFN, terminiai pad'ai, galios moduliai ir jautrūs NPI projektai yra būtent ta zona, kur rentgenas leidžia priimti sprendimus remiantis duomenimis, o ne prielaidomis.
