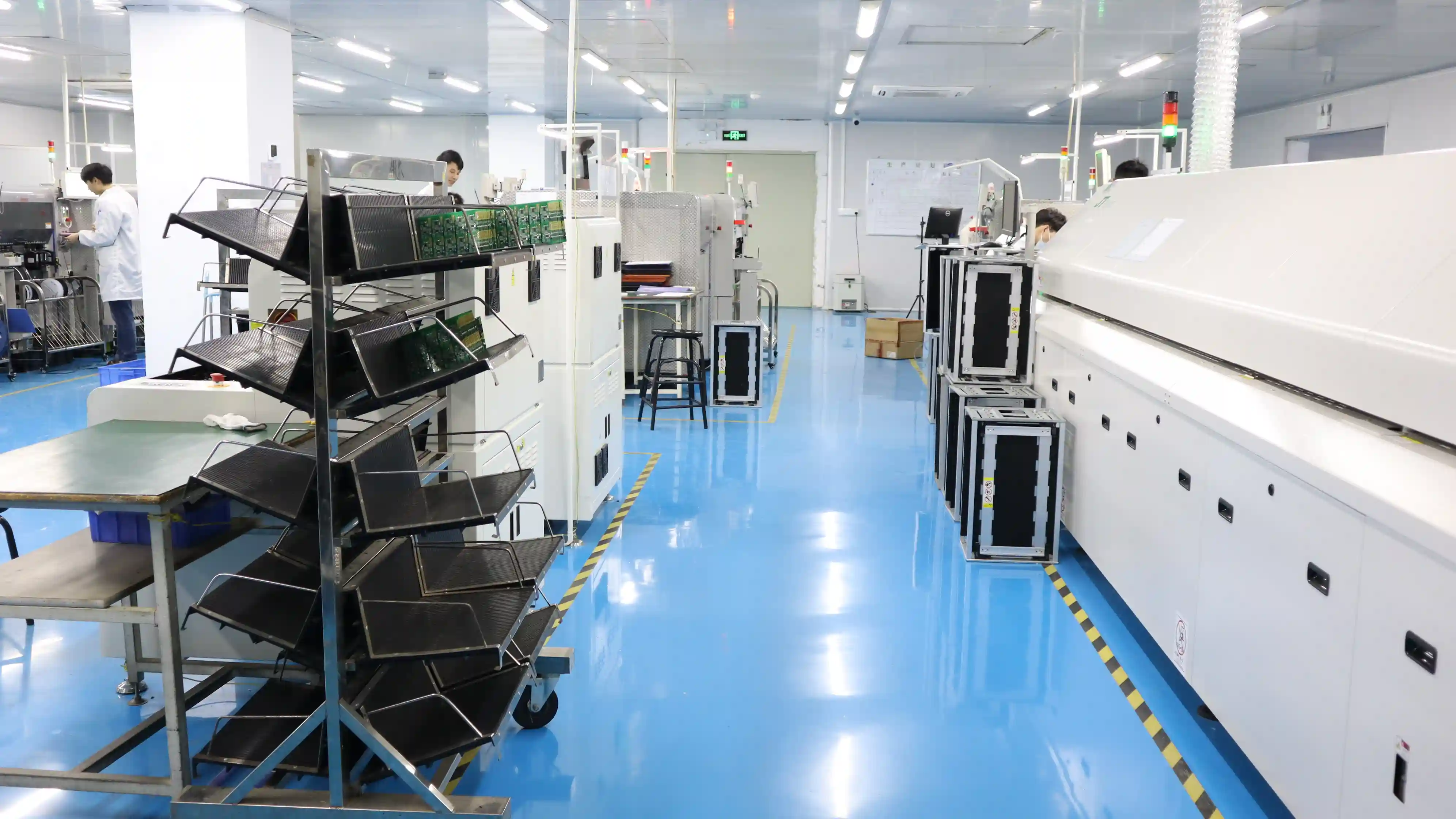

Kodėl reflow profilis dažnai nulemia daugiau nei pati litavimo pasta
Kai komanda ruošia naują SMT surinkimo partiją, daug dėmesio natūraliai skiriama trafaretui, komponentų tiekimui, pick-and-place programai ir litavimo pastos pasirinkimui. Tačiau realiame ceche labai dažnai būtent reflow profilis atskiria stabilią partiją nuo tokios, kuri po kelių dienų sugrįžta su tombstoning, voiding, nepakankamu sušlapinimu ar paslėptais BGA patikimumo klausimais. Reflow soldering, surface-mount technology ir solder paste logika primena paprastą taisyklę: gera pasta ir tikslus placement dar negarantuoja gero sujungimo, jei temperatūros kreivė neatitinka realios plokštės, komponentų ir krosnies elgsenos.
PCB Lithuania projektuose ši tema ypač svarbi ten, kur vienoje plokštėje susijungia didelės terminės masės konektoriai, smulkūs 0201 arba 0402 komponentai, QFN, BGA ir skirtingų gamintojų MSL reikalavimus turintys lustai. Tokiu atveju vien teorinis krosnies receptas neveikia. Reikia vertinti ne tik oven setpoint, bet ir faktinę plokštės temperatūrą, laiką virš liquidus, ramp rate, soak zonos stabilumą ir tai, kaip visa tai susiję su SPI tikrinimu, BGA litavimu ir galutine PCB surinkimo išeiga.
Jeigu peak temperatūra skiriasi vos 8-10 °C tarp skirtingų PCB zonų, vienoje pusėje galite turėti nepakankamą sušlapinimą, o kitoje jau pradėti žaloti jautrius korpusus. Reflow profilis turi valdyti abi rizikas vienu metu.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kas iš tikrųjų yra reflow litavimo profilis
Reflow profilis yra temperatūros kreivė, kurią PCB mazgas pereina krosnyje nuo kambario temperatūros iki lydmetalio išlydymo ir kontroliuojamo aušinimo. Praktikoje profilis nėra vien skaičių eilutė PLC ekrane. Tai procesinis kompromisas tarp kelių tikslų:
- pakankamai aktyvuoti fliusą ir išgarinti tirpiklius
- nepergreitai kaitinti jautrius komponentus
- pasiekti pakankamą laiką virš lydmetalio liquidus temperatūros
- išvengti pernelyg didelio oksidavimosi, warpage ir intermetallic augimo
- užtikrinti, kad masyvios ir lengvos zonos ant tos pačios plokštės susilituotų vienodai
Lead-free SMT aplinkoje, ypač naudojant SAC lydinius, dažniausiai kalbama apie aukštesnį peak langą nei senesniame SnPb procese. Tačiau klaida būtų manyti, kad tikslas yra tiesiog "pasiekti 245-250 °C". Svarbiau suprasti visą kreivę: kaip greitai kylate, kiek laiko laikote soak zonoje, kiek sekundžių turite virš liquidus, ir kaip greitai aušinate.
Keturios pagrindinės reflow kreivės zonos
Dauguma SMT komandų profilį skirsto į keturias dalis, ir toks skirstymas praktiškas todėl, kad kiekviena zona valdo skirtingą riziką:
- Ramp-up. Temperatūra kyla nuo aplinkos iki priešlydymo zonos. Per staigus kilimas gali sukelti komponentų terminį šoką arba pastos taškymąsi.
- Soak. Temperatūra tam tikrą laiką laikoma tarpinėje zonoje, kad plokštė ir komponentai suvienodėtų, o fliusas suspėtų suaktyvėti.
- Reflow / time above liquidus. Mazgas pereina per lydmetalio lydymosi ribą. Čia formuojasi tikras elektrinis ir mechaninis sujungimas.
- Cooling. Kontroliuojamas aušinimas lemia lydmetalio mikrostruktūrą, likutinę įtampą ir dalį kosmetinių defektų.
Skirtingos pastos ir skirtingi komponentai turi savo rekomenduojamus langus, bet praktikoje vien datasheet neužtenka. Reali plokštė su storu GND poligonu, sunkia ekrano jungtimi ar aliuminio pagrindo dalimi krosnyje elgiasi kitaip nei laboratorinis bandinys.
Kokių parametrų inžinieriui neužtenka ignoruoti
Žemiau esanti lentelė apibendrina parametrus, kurie dažniausiai lemia, ar profilis bus pakartojamas:
| Parametras | Tipinis langas lead-free procese | Jei per mažas | Jei per didelis | Praktinė išvada |
|---|---|---|---|---|
| Ramp rate | apie 1-3 °C/s | Fliusas gali veikti neefektyviai, ilgesnis ciklas | Terminė įtampa, solder balling, komponentų stresas | Dažniausiai siekiama stabilaus, neagresyvaus kilimo |
| Soak temperatūra | maždaug 150-180 °C | Prastas temperatūros suvienodinimas | Per ankstyvas fliuso išsekimas | Naudinga mišrios masės plokštėms |
| Soak trukmė | apie 60-120 s | Dideli temperatūrų skirtumai tarp zonų | Didesnė oksidacijos ir voiding rizika | Reikia derinti pagal plokštės masę |
| TAL virš liquidus | dažnai apie 45-90 s | Nepakankamas sušlapinimas, cold joints | Didesnis intermetallic augimas, komponentų perkaitinimas | Vienas kritiškiausių rodiklių |
| Peak temperatūra | dažnai apie 235-250 °C | Nepilnas perlydymas | Delamination, warpage, korpusų pažeidimai | Reikia žiūrėti realią PCB temperatūrą, ne tik setpoint |
| Cooling rate | apie 2-4 °C/s | Grubesnė grūdinė struktūra, ilgesnis procesas | Didelė mechaninė įtampa | Negalima vertinti kaip antraeilio žingsnio |
Svarbiausia tai, kad nė vienas skaičius neegzistuoja atskirai. Pavyzdžiui, ilgesnė soak zona gali padėti masei suvienodėti, bet kartu išsekinti aktyvų fliusą, jei pasta tam jautri. Trumpesnis TAL gali sumažinti terminį stresą, bet nepalikti pakankamai laiko geram šlapinimui ant didelės vario masės.
Praktikoje svarbiausias nėra vien peak skaičius. Jei time above liquidus nuo 30 sekundžių nukrenta iki 18, defektai gali šokti dvigubai net tada, kai operatoriui atrodo, kad krosnis dirba "toje pačioje temperatūroje".
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kaip reflow profilis susijęs su realiais SMT defektais
Per dažnai defektai priskiriami vien pastai arba operatoriui, nors jų priežastis slypi šiluminiame lange. Tipiniai ryšiai atrodo taip:
| Defektas | Dažna profilio priežastis | Ką verta tikrinti pirmiausia | Kur dažniausiai painiojama priežastis |
|---|---|---|---|
| Tombstoning | Per greitas vienos pusės sušlapinimas, nevienoda šiluma | Ramp rate, pad geometrija, pastos simetrija | Kaltinamas vien komponento placement |
| Solder balling | Per agresyvus ramp-up arba drėgmė | Pastos būklė, ramp greitis, saugojimas | Problema priskiriama tik pastos kokybei |
| Nepakankamas sušlapinimas | Per trumpas TAL, per žemas peak | Termoporų matavimai ant kritinių vietų | Kaltinama vien paviršiaus apdaila |
| Head-in-pillow BGA | Netinkamas šilumos pasiskirstymas, warpage | BGA zona, peak skirtumai, X-Ray rezultatai | Painiojama tik su kamuoliukų kokybe |
| Voiding | Netinkamas soak ir outgassing valdymas | Pastos formulė, pad dizainas, soak trukmė | Viskas suverčiama vien stencil apertūroms |
| Delamination / popcorning | Per aukštas peak arba MSL pažeidimas | MSL valdymą, peak, bake discipliną | Kaltinama pati komponento partija |
Tokia lentelė svarbi todėl, kad ji keičia troubleshooting logiką. Jei po AOI automatizuotos optinės inspekcijos ar X-Ray matote pasikartojantį modelį, verta vertinti ne tik vizualų rezultatą, bet ir termoprofilio istoriją toje partijoje.
Kada vienas profilis visai partijai tampa pavojinga supaprastinimo klaida
Daugelis EMS komandų turi bazinius receptus pagal 4, 6 ar 8 sluoksnių PCB klases. Tai naudinga pradžiai, bet tampa pavojinga, kai tas pats receptas taikomas labai skirtingoms konstrukcijoms:
- plokštėms su didele vario mase ir storais power poligonais
- mišriems mazgams su smulkiais pasyviais ir masyviais konektoriais
- flex PCB assembly projektams, kur poliimidas jautriau reaguoja į šilumą
- BGA ir QFN architektūroms, kur svarbūs ne tik paviršiniai, bet ir paslėpti sujungimai
- dvipusiam surinkimui, kai antras reflow ciklas turi nepažeisti pirmojo
Tokiose situacijose reikalingas ne "aukštesnis receptas", o tikras profiliavimas su termoporomis ant kritinių zonų. Bent viena termopora ties sunkiu konektoriumi, viena ties smulkios geometrijos zonomis ir viena ties jautriausiu IC dažnai duoda daug daugiau naudos nei dar viena bendro pobūdžio operatoriaus korekcija.
Reflow profilis, MSL ir komponentų alternatyvos
Reflow negalima vertinti izoliuotai nuo tiekimo grandinės. Kai komponentų alternatyvos įvedamos dėl shortage ar kainos, keičiasi ne tik elektrinės savybės. Gali keistis MSL lygis, korpuso masė, leidžiamas peak langas, warpage elgsena ir floor life. Dėl to naujas MPN, net jei atrodo "drop-in", dažnai reikalauja bent dalinio profilio pervertinimo.
IPC elektronikos standartų kontekstas ir praktika, susijusi su drėgmės jautrių komponentų valdymu, rodo paprastą tiesą: jei komponentas iš MSL 1 pereina į MSL 3 ar 4 rizikos zoną, tas pokytis jau veikia SMT procesą. Jis keičia saugojimo, kepimo ir temperatūrinės drausmės reikalavimus dar prieš pirmą plokštę.
Kai naujas komponento gamintojas pakeičia ne schemą, o tik korpuso elgseną krosnyje, daugelis komandų to nepastebi iki pirmo popcorning ar head-in-pillow atvejo. Profilis turi būti valdomas kartu su MSL ir AVL, ne atskirai.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kaip praktiškai nustatyti gerą pirmą profilį
Geras pirmas profilis nėra spėjimas. Jis dažniausiai statomas tokia seka:
- Surinkti pastos techninį lapą, jautriausių komponentų peak ribas ir MSL duomenis.
- Įvertinti plokštės masę, vario balansą, konektorius, shield ir kitus šiluminius inkarus.
- Parinkti 3-5 termoporų taškus skirtingoms rizikos zonoms.
- Paleisti bandomąją plokštę ir tikrinti ne oven setpoint, o realią mazgo kreivę.
- Sieti rezultatą su SPI, AOI, X-Ray ir elektrinio testo duomenimis.
- Fiksuoti galutinį receptą pagal konkrečią PCB reviziją, pastą ir kritinius MPN.
Ši disciplina ypač svarbi prototipų surinkime ir NPI etape. Jei profilis nefiksuojamas tada, vėliau serijoje komanda dažnai turi tik miglotą atmintį, "kas maždaug veikė" pirmoje sėkmingoje partijoje.
Dažniausios praktinės klaidos ceche
- Profiliuojama tuščia panelė, o ne realus apkrautas mazgas.
- Matuojamas tik vienas taškas šalia PCB krašto.
- Krosnies setpoint laikomas lygiu realiai PCB temperatūrai.
- Nauja pasta arba naujas komponentų tiekėjas paleidžiamas be pakartotinio patikrinimo.
- Defektų analizė daroma atskirai nuo profilio istorijos.
- Dvipusis reflow planuojamas neįvertinus pirmoje pusėje jau sumontuotų komponentų masės.
Šios klaidos dažnai sukuria klaidingą įspūdį, kad procesas "nestabilus iš prigimties". Iš tiesų dažnai nestabilus būna ne procesas, o jo valdymas.
RFQ ir NPI klausimai, kuriuos verta užduoti EMS tiekėjui
Jei norite suprasti, ar tiekėjas tikrai valdo reflow discipliną, verta paklausti:
- Kiek termoporų tipiniu atveju naudojate pirmam SMT profiliui ant naujos PCB?
- Kaip susiejate profilio versiją su PCB revizija, pastos tipu ir kritiniais komponentais?
- Ar po komponentų alternatyvos įvedimo profilis peržiūrimas iš naujo?
- Kaip vertinate skirtumą tarp sunkios jungties zonos ir smulkių pasyvių komponentų temperatūros?
- Kokiais duomenimis remiatės spręsdami dėl TAL: vizualia išvaizda ar realiu termoprofilio matavimu?
- Kaip profilis susiejamas su SMT trafareto storiu ir apertūromis, SPI ir AOI grįžtamuoju ryšiu?
Tokie klausimai greitai atskiria tiekėją, kuris valdo procesą sistemiškai, nuo tiekėjo, kuris tiesiog pernaudoja seną receptą iš panašios plokštės.
FAQ
Koks TAL laikomas saugiu lead-free SMT procese?
Vieno universalaus skaičiaus nėra, bet daugelyje SAC lydinių praktinis langas dažnai patenka maždaug į 45-90 sekundžių virš liquidus ribos. Jei TAL nukrenta ženkliai žemiau 30 sekundžių, dažnėja nepakankamo sušlapinimo ir silpnų sujungimų rizika, o pernelyg ilgas laikas viršija komponentų terminį biudžetą.
Ar galima remtis vien krosnies setpoint temperatūra?
Ne. Setpoint rodo, ką daro zona, bet ne tai, ką realiai pasiekia PCB mazgas. Praktikoje 6-12 °C skirtumas tarp krosnies nustatymo ir kritinių taškų ant plokštės nėra neįprastas, todėl termoporų matavimas ant realaus surinkto mazgo yra būtinas.
Kada reikia perprofiliuoti reflow procesą?
Peržiūra verta kiekvieną kartą, kai keičiasi litavimo pasta, PCB masė, kritinis MPN, MSL klasė, panelizacija ar krosnies konfigūracija. Net vienas naujas shield arba sunkus konektorius gali pakeisti temperatūrinį balansą tiek, kad senas receptas nebetinka.
Ar reflow profilis gali sukelti BGA head-in-pillow?
Taip. Head-in-pillow dažnai susijęs ne vien su komponento kokybe, bet ir su warpage, netolygiu šildymu bei netinkamu TAL ar peak pasiskirstymu BGA zonoje. Todėl vien AOI nepakanka; dažnai reikia ir X-Ray tikrinimo, ir realaus termoprofilio palyginimo.
Kuo skiriasi profilis prototipui ir stabiliai serijai?
Prototipe daugiau dėmesio skiriama mokymuisi ir ribinių zonų paieškai, todėl profilis dažniau koreguojamas per 1-3 bandymus. Stabilioje serijoje jau reikia mažesnės variacijos, fiksuoto recepto ir aiškios reakcijos taisyklių, jei peak ar TAL nukrypsta nuo patvirtinto lango.
Ar per ilga soak zona visada yra geriau sunkioms PCB?
Ne. Ilgesnė soak fazė gali padėti suvienodinti temperatūrą, bet kartu išsekinti fliuso aktyvumą ir padidinti oksidacijos riziką. Jei ji pailginama be duomenų, galima išspręsti vieną problemą ir sukurti kitą, ypač smulkių žingsnių arba BGA mazguose.
Išvada
Reflow litavimo profilis SMT surinkime nėra "technologo detalė", kurią galima palikti vien krosnies programai. Tai vienas svarbiausių kokybės, išeigos ir patikimumo valdiklių visame PCBA procese. Geras profilis suderina ramp rate, soak, peak, TAL ir aušinimą taip, kad reali PCB su savo mase, komponentais ir MSL rizikomis būtų sulituota pakartojamai, o ne tik vizualiai priimtinai.
