<h2>Įvadas: Kodėl PCB Panelizacija Yra Būtina?</h2>

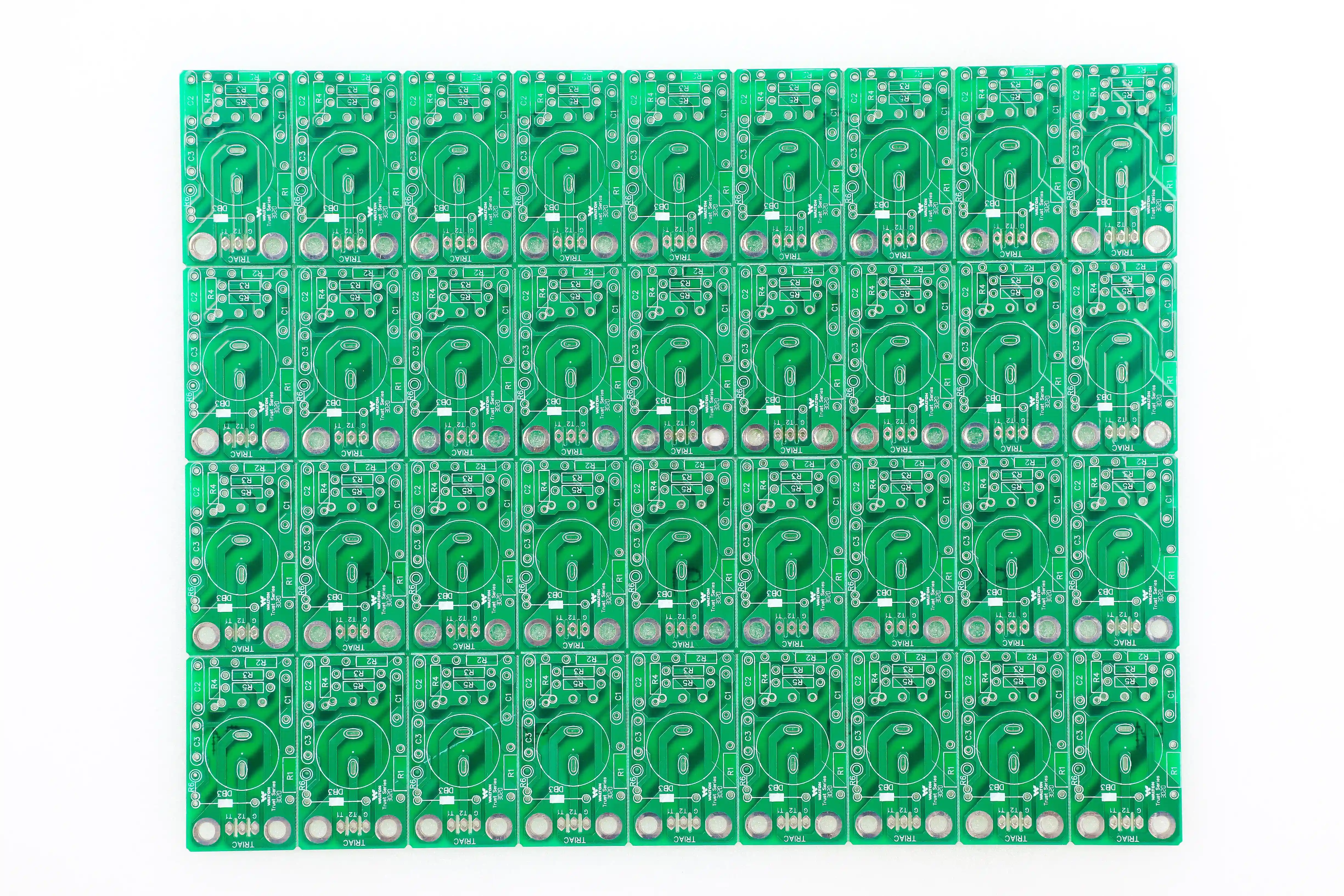

<p>PCB panelizacija – tai procesas, kai kelios atskiros spausdintinės plokštės sujungiamos į vieną didesnį panelį gamybos ir surinkimo efektyvumui padidinti. Vietoj to, kad kiekviena plokštė būtų gaminama ir surenkama atskirai, panelizacija leidžia apdoroti dešimtis ar šimtus plokščių vienu metu.</p>
<p>Kodėl tai svarbu?</p>
- SMT surinkimo greitis – pick-and-place mašinos apdoroja panelį kaip vieną vienetą, padidindamos našumą 3–5 kartus
- Gamybos kaštų mažinimas – mažiau medžiagų atliekų, trumpesnis nustatymo laikas
- Kokybiškesnis litavimas – banginio ir reflow litavimo metu panelis užtikrina stabilumą
- Mažesnė mechaninių pažeidimų rizika – mažos plokštės lengvai lūžta ar deformuojasi be panelio apsaugos
<blockquote>
<p>"Per 15 metų patirties mačiau, kaip neteisingai suprojektuotas panelis sugadina šimtus plokščių vienu metu. Panelizacijos projektavimas nėra antraeilis klausimas – tai kritinis gamybos etapas." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<p>Šiame vadove aptarsime <strong>3 pagrindinius panelizacijos metodus</strong>, jų privalumus, trūkumus ir kaip pasirinkti tinkamą variantą jūsų projektui.</p>
<h2>3 Pagrindiniai Panelizacijos Metodai</h2>
<h3>1. V-Score (V-Groove) Pjovimas</h3>
<p>V-score – tai <strong>V formos grioveliai</strong>, išfrezuoti abiejose panelio pusėse, paliekant ploną medžiagos sluoksnį (paprastai 1/3 plokštės storio). Po surinkimo plokštės atskiriamos laužiant arba naudojant specialų V-score separatorių.</p>
<p><strong>Techninės charakteristikos:</strong></p>
<table>
<thead>
<tr><th>Parametras</th><th>Reikšmė</th></tr>
</thead>
<tbody>
<tr><td>Griovelių kampas</td><td>30° arba 45°</td></tr>
<tr><td>Liekamasis storis</td><td>0.3–0.5 mm (tipinis)</td></tr>
<tr><td>Pjovimo kryptis</td><td>Tik tiesios linijos (X arba Y ašis)</td></tr>
<tr><td>Tikslumas</td><td>±0.1 mm</td></tr>
<tr><td>Tinkamos plokštės</td><td>Standartinės stačiakampės FR4</td></tr>
<tr><td>Kaina</td><td>Pigiausias metodas</td></tr>
</tbody>
</table>
<p><strong>Privalumai:</strong>
- Mažiausia papildoma kaina
- Greitas atskyrimas gamyboje
- Minimalus medžiagų praradimas tarp plokščių
- Tinka didelėms serijoms su stačiakampėmis plokštėmis</p>
<p><strong>Trūkumai:</strong>
- Tik tiesios linijos – negali pjauti kreivių ar sudėtingų formų
- Plokštės kraštas po atskyrimo yra šiurkštus
- Lenkimo metu galimas delaminacijos pavojus
- Netinka plokštėms su komponentais arčiau nei 1 mm nuo krašto
- Negali būti naudojamas su lankščiomis (flex) PCB</p>
<p><strong>Kada naudoti:</strong>
- Standartinės stačiakampės <a href="/paslaugos/pcb-gamyba">PCB gamyba</a> dideliais kiekiais
- Kai komponentai yra bent 1.5 mm nuo plokštės krašto
- Kai krašto kokybė nėra kritinė (vidinės plokštės korpusuose)</p>
<h3>2. Tab Routing (Breakaway Tabs)</h3>
<p>Tab routing metodas naudoja <strong>CNC frezavimą</strong> išpjauti plokštės kontūrą, paliekant mažus tiltelius (tabs), kurie laiko plokštę panelyje. Tilteliai gali būti su perforacijos skylėmis (mouse bites) arba be jų.</p>
<p><strong>Techninės charakteristikos:</strong></p>
<table>
<thead>
<tr><th>Parametras</th><th>Reikšmė</th></tr>
</thead>
<tbody>
<tr><td>Tiltelio plotis</td><td>2–5 mm (tipinis 3 mm)</td></tr>
<tr><td>Perforacija (mouse bites)</td><td>5–8 skylės, Ø 0.5–0.6 mm</td></tr>
<tr><td>Pjovimo forma</td><td>Bet kokia (tiesios, kreivės, apvalios)</td></tr>
<tr><td>Tikslumas</td><td>±0.05 mm</td></tr>
<tr><td>Tinkamos plokštės</td><td>Visos formos, įskaitant nestandartines</td></tr>
<tr><td>Kaina</td><td>Vidutinė (+10–20% lyginant su V-score)</td></tr>
</tbody>
</table>
<p><strong>Privalumai:</strong>
- Tinka <strong>bet kokios formos</strong> plokštėms – apvalioms, L formos, su išpjovomis
- Švaresnis kraštas nei V-score (ypač su perforacija)
- Gali būti derinamas su V-score tame pačiame panelyje
- Tikslesnis atskyrimas su CNC frezavimu
- Galima naudoti su lankščiomis PCB</p>
<p><strong>Trūkumai:</strong>
- Reikia daugiau vietos tarp plokščių (tiltelių plotis)
- Lėtesnis gamybos procesas nei V-score
- Perforacijos vietos gali palikti mažus "dantukus" krašte
- Tilteliai gali pažeisti komponentus, jei per arti</p>
<p><strong>Kada naudoti:</strong>
- Nestandartinės formos plokštės
- Kai reikia švaraus krašto (matomos plokštės)
- Mišrios technologijos su <a href="/paslaugos/smt-surinkimas">SMT</a> ir THT komponentais
- Plokštės su komponentais arti krašto</p>
<h3>3. Edge Rails (Kraštiniai Bėgeliai)</h3>
<p>Edge rails – tai <strong>papildomos FR4 medžiagos juostos</strong>, pridėtos prie panelio kraštų. Jos nepriskiriamos prie plokštės kontūro, o tarnauja kaip transportavimo ir surinkimo ramstis, užtikrinantis stabilumą konvejerio ir SMT mašinų metu.</p>
<p><strong>Techninės charakteristikos:</strong></p>
<table>
<thead>
<tr><th>Parametras</th><th>Reikšmė</th></tr>
</thead>
<tbody>
<tr><td>Bėgelio plotis</td><td>5–10 mm (tipinis 5 mm)</td></tr>
<tr><td>Padėtis</td><td>Dvi priešingos pusės (arba visos keturios)</td></tr>
<tr><td>Fiducialų skaičius</td><td>2–3 globalūs fiducialai ant bėgelių</td></tr>
<tr><td>Tooling skylės</td><td>2–4 skylės panelio kampuose</td></tr>
<tr><td>Kaina</td><td>Minimali (+5% medžiagų kaina)</td></tr>
</tbody>
</table>
<p><strong>Privalumai:</strong>
- Užtikrina <strong>stabilų PCB surinkimą</strong> SMT linijoje
- Apsaugo plokštės kraštus nuo mechaninių pažeidimų
- Vieta globaliniams fiducialams ir tooling skylėms
- Konvejerio prispaudimo vieta, apsauganti komponentus
- Būtina mažoms plokštėms (<50 mm pločio)</p>
<p><strong>Trūkumai:</strong>
- Sunaudoja papildomos medžiagos
- Padidina bendrą panelio dydį
- Reikia pašalinti po surinkimo (papildoma operacija)</p>
<blockquote>
<p>"Edge rails nėra pasirinkimas – tai būtinybė. Mūsų SMT linijoje panelis be bėgelių tiesiog nesutilps į konvejerį. Visada projektuokite su bent 5 mm bėgeliais dviejose pusėse." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<h2>Panelizacijos Metodų Palyginimas</h2>
<table>
<thead>
<tr><th>Kriterijus</th><th>V-Score</th><th>Tab Routing</th><th>Edge Rails</th></tr>
</thead>
<tbody>
<tr><td>Plokštės forma</td><td>Tik stačiakampė</td><td>Bet kokia</td><td>Bet kokia</td></tr>
<tr><td>Krašto kokybė</td><td>Šiurkštus</td><td>Gera (su perforacija)</td><td>Neliečia plokštės</td></tr>
<tr><td>Kaina</td><td>Žemiausia</td><td>Vidutinė</td><td>Žema</td></tr>
<tr><td>Komponentų atstumas nuo krašto</td><td>≥1.5 mm</td><td>≥0.5 mm</td><td>0 mm (apsaugo kraštą)</td></tr>
<tr><td>Automatinis atskyrimas</td><td>Taip (separatorius)</td><td>Taip (router)</td><td>Rankiniu būdu arba frezavimu</td></tr>
<tr><td>Lankščios PCB</td><td>Ne</td><td>Taip</td><td>Taip</td></tr>
<tr><td>Gamybos greitis</td><td>Greičiausias</td><td>Vidutinis</td><td>Greitas</td></tr>
<tr><td>Tinka SMT linijai</td><td>Taip</td><td>Taip</td><td>Būtina mažoms plokštėms</td></tr>
</tbody>
</table>
<h2>Panelizacijos Projektavimo Taisyklės</h2>
<h3>Bendrieji Reikalavimai</h3>
- Panelio dydis – optimalus dydis yra 200×250 mm arba 250×330 mm (priklauso nuo SMT linijos konvejerio pločio)
- Tooling skylės – 2–4 neperdengtos skylės (Ø 2.0–3.2 mm) panelio kampuose, skirtos fiksavimui
- Fiducialai – bent 2 globalūs fiducialai ant panelio (geriausia ant edge rails), Ø 1.0 mm su 2.0 mm atvira zona
- Orientacija – visos plokštės panelyje turi būti vienodos orientacijos (nesukinėti 180°, nebent simetriškas dizainas)
<h3>V-Score Specifinės Taisyklės</h3>
- Minimumo atstumas nuo V-score linijos iki artimiausia komponento: 1.0 mm (rekomenduojama 1.5 mm)
- V-score linijos turi eiti per visą panelio plotį – negali sustoti viduryje
- Nenaudokite V-score ties plokštės kampais, kur susikerta dvi linijos – galimas nelygus lūžis
- Rekomenduojamas liekamasis storis: 1/3 bendro plokštės storio (pvz., 0.5 mm 1.6 mm plokštei)
<h3>Tab Routing Specifinės Taisyklės</h3>
- Tiltelių skaičius: 3–5 tilteliai per plokštės kraštą (priklausomai nuo dydžio)
- Tiltelio plotis: 2–3 mm su 5–6 perforacijos skylėmis
- Neleiskite tilteliams liesti vario sluoksnių – palikite copper clearance ≥0.3 mm
- Venkite tiltelių ties BGA komponentais ar aukšto dažnio signalų takeliais
<h2>Praktinis Pavyzdys: Panelizacijos Optimizavimas</h2>
<p>Tarkime, turite 30×40 mm plokštę ir norite maksimizuoti panelio efektyvumą:</p>
<p><strong>Scenarijas A: V-Score</strong>
- Panelio dydis: 240×200 mm
- Plokščių skaičius: 8×5 = <strong>40 plokščių</strong> per panelį
- Medžiagų praradimas: ~3% (tik V-score grioveliai)
- Atskyrimo laikas: ~30 sek. (su separatoriumi)</p>
<p><strong>Scenarijas B: Tab Routing + Edge Rails</strong>
- Panelio dydis: 250×200 mm (su 5 mm edge rails)
- Tarpas tarp plokščių: 2 mm (frezavimo plotis) + 3 mm (tilteliai)
- Plokščių skaičius: 6×4 = <strong>24 plokštės</strong> per panelį
- Medžiagų praradimas: ~15%
- Atskyrimo laikas: ~2 min. (su CNC routeriu)</p>
<blockquote>
<p>"Kainos skirtumas tarp V-score ir tab routing gali atrodyti nedidelis, bet kai gaminate 10 000 vienetų, 40 vs 24 plokštės per panelį reiškia 60% mažiau panelių – ir tiek pat mažiau SMT ciklų." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<h2>Dažniausios Panelizacijos Klaidos</h2>
<h3>1. Per mažas atstumas nuo komponento iki krašto</h3>
Komponentai per arti V-score linijos ar tiltelio gali būti pažeisti atskyrimo metu. **Sprendimas**: palaikykite ≥1.5 mm atstumą arba naudokite edge rails.
<h3>2. Netinkamas panelio dydis</h3>
Per didelis panelis netelpa į <a href="/paslaugos/smt-surinkimas">SMT surinkimo</a> konvejerį, per mažas – neefektyvus. **Sprendimas**: suderinkite su gamintoju optimalų panelio dydį prieš projektavimą.
<h3>3. Trūkstami fiducialai</h3>
Be globalių fiducialų ant panelio, pick-and-place mašina negali tiksliai pozicionuoti komponentų. **Sprendimas**: pridėkite bent 2 fiducialius ant edge rails.
<h3>4. V-Score ties nestandartiniu kontūru</h3>
V-score negali pjauti kreivių – bandymas naudoti V-score nestandartinei formai sukelia nelygesnius lūžius. **Sprendimas**: naudokite tab routing nestandartinėms formoms.
<h3>5. Per silpni tilteliai</h3>
Per ploni ar per mažai tiltelių gali lemti tai, kad panelis suskils konvejerio metu. **Sprendimas**: bent 3 tilteliai per kraštą, kiekvienas ≥2 mm pločio.
<h2>Kada Derinti Kelis Metodus?</h2>
<p>Daugelis pažangių panelių naudoja <strong>kombinuotą metodą</strong>:</p>
- V-Score + Edge Rails – populiariausias derinys standartinėms stačiakampėms plokštėms. V-score atskiria plokštes, edge rails suteikia stabilumą SMT linijoje
- Tab Routing + Edge Rails – nestandartinėms formoms su papildomu stabilumu
- V-Score viena kryptimi + Tab Routing kita – kai viena kryptis yra tiesioginė, o kita turi netaisyklingą kontūrą
<h2>Panelizacijos Kaina ir Įtaka Biudžetui</h2>
<table>
<thead>
<tr><th>Faktorius</th><th>Poveikis Kainai</th></tr>
</thead>
<tbody>
<tr><td>V-score grioveliai</td><td>+0–5% prie PCB gamybos kainos</td></tr>
<tr><td>Tab routing su perforacija</td><td>+10–20% prie PCB gamybos kainos</td></tr>
<tr><td>Edge rails (5 mm)</td><td>+5–10% medžiagų kainos</td></tr>
<tr><td>Panelio dydžio optimizavimas</td><td>Gali sutaupyti 15–40% bendros kainos</td></tr>
<tr><td>Automatinis vs rankinis atskyrimas</td><td>Automatinis pigiau didelėms serijoms</td></tr>
</tbody>
</table>
<p>Norėdami tiksliai apskaičiuoti panelizacijos kainą jūsų projektui, naudokite mūsų <a href="/irankiai/pcb-kainos-skaiciuokle">PCB kainos skaičiuoklę</a>.</p>
<h2>DUK: PCB Panelizacija</h2>
<p><strong>K: Ar galima naudoti V-score lankščioms PCB?</strong>
Ne. V-score tinka tik standžioms FR4 plokštėms. Lankščioms ir <a href="/paslaugos/standzi-lanksti-pcb">rigid-flex PCB</a> naudokite tab routing.</p>
<p><strong>K: Koks minimalus atstumas tarp plokščių panelyje?</strong>
V-score: 0 mm (plokštės liečiasi). Tab routing: 2–3 mm (frezavimo plotis). Su edge rails: priklauso nuo bėgelio pločio.</p>
<p><strong>K: Ar edge rails yra privalomi?</strong>
Techniškai ne, bet daugelis <a href="/paslaugos/pcb-surinkimas">PCB surinkimo</a> linijų jų reikalauja plokštėms siauresnėms nei 50 mm. Rekomenduojame visada naudoti bent 5 mm bėgelius.</p>
<p><strong>K: Kiek tiltelių reikia tab routing panelyje?</strong>
Mažoms plokštėms (<30 mm): 2–3 tilteliai per kraštą. Vidutinėms (30–100 mm): 3–4 tilteliai. Didelėms (>100 mm): 4–6 tilteliai.</p>
<p><strong>K: Ar panelizacija veikia <a href="/paslaugos/hdi-pcb">HDI PCB</a> plokštes?</strong>
Taip, tačiau HDI plokštės dažniau naudoja tab routing su perforacija, nes V-score gali pažeisti smulkius takus arti krašto.</p>
<p><strong>K: Kaip pateikti panelizacijos reikalavimus gamintojui?</strong>
Geriausia – pateikti Gerber failus su panelio brėžiniu. Arba nurodykite: panelio dydį, atskyrimo metodą, edge rails poreikį, tiltelių vietas ir fiducialų pozicijas.</p>
<h2>Išvados</h2>
<p>PCB panelizacija yra kritinis žingsnis tarp projektavimo ir gamybos. Tinkamas metodo pasirinkimas gali sumažinti gamybos kaštus 15–40% ir užtikrinti sklandų surinkimo procesą.</p>
<p><strong>Pagrindinės rekomendacijos:</strong>
- <strong>V-Score</strong> – standartinėms stačiakampėms plokštėms, kai kaina yra prioritetas
- <strong>Tab Routing</strong> – nestandartinėms formoms ir kai reikia švaraus krašto
- <strong>Edge Rails</strong> – visada, kai plokštė siauresnė nei 50 mm arba naudojama SMT surinkimo linija</p>
<p>Reikia pagalbos su panelizacijos projektavimu? <a href="/kontaktai">Susisiekite su PCB Lithuania</a> – mūsų inžinieriai padės optimizuoti panelio dizainą ir sutaupyti gamybos kaštus. Arba <a href="/kainos-pasiulymas">gaukite kainos pasiūlymą</a> per 24 valandas.</p>
