PCB Švara ir Joninė Tarša po Surinkimo: Kaip Išvengti Korozijos, Srovės Nuotėkio ir Lauko Gedimų

PCB Švara ir Joninė Tarša po Surinkimo: Kaip Išvengti Korozijos, Srovės Nuotėkio ir Lauko Gedimų

2026-04-1012 min skaitymoHommer Zhao

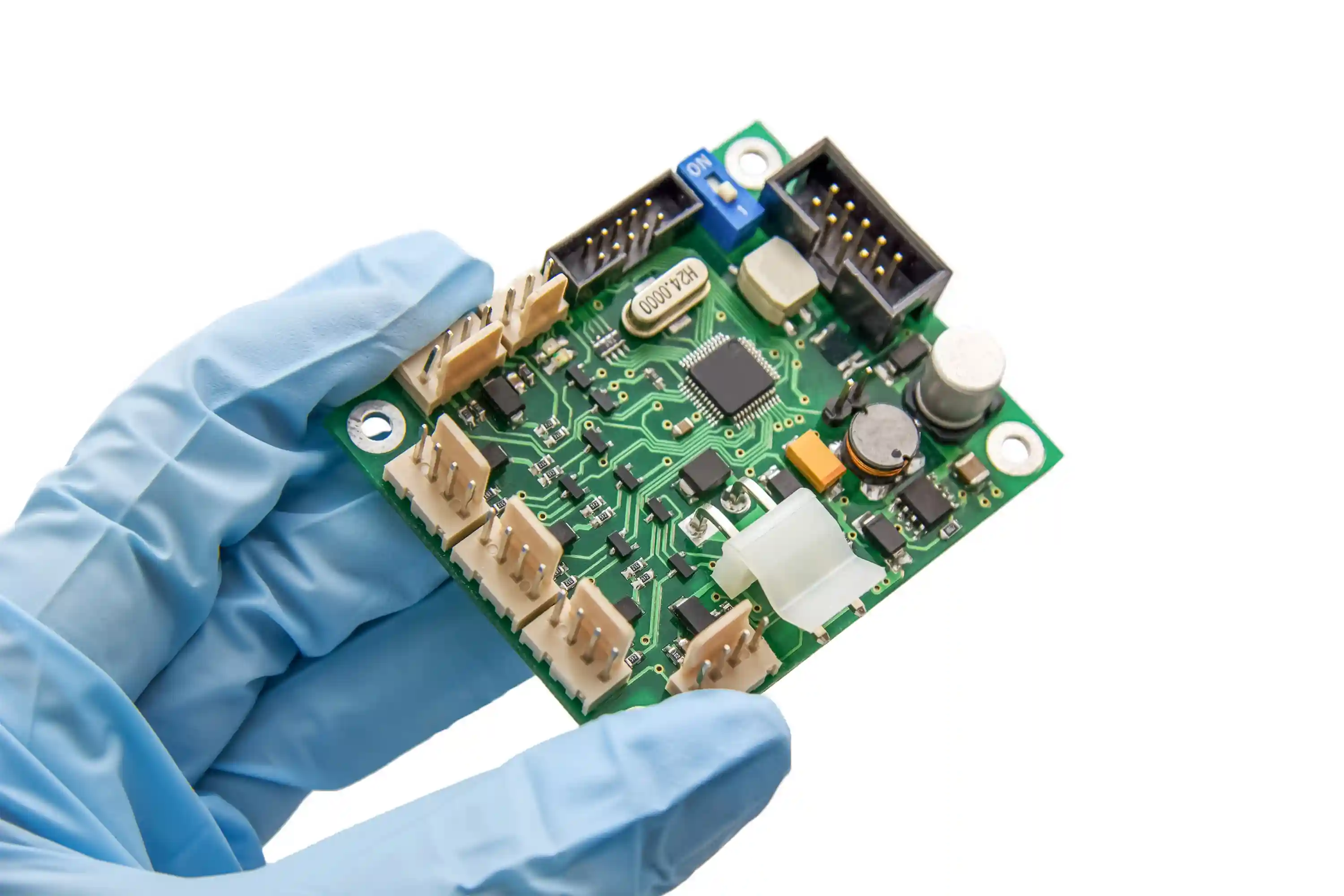

<h2>Nematomas Defektas, Kuris Sugadina Gerą Surinkimą</h2> <p>Vienas Lietuvos pramoninės automatikos projektas perėjo AOI, Flying Probe ir funkcinį testą be nė vienos kritinės klaidos, tačiau po šešių savaičių drėgname ceche dalis valdiklių pradėjo elgtis nestabiliai: atsirado atsitiktiniai restartai, analoginių įėjimų dreifas ir keli sunkiai pakartojami trumpalaikiai nuotėkiai. Mechaninės žalos nerasta, komponentai buvo teisingi, o schema nepasikeitė. Problemos šaknis buvo ne dizainas, o po surinkimo likę fliuso ir joninių teršalų pėdsakai, kurie kartu su kondensatu suformavo laidžius kelius tarp jautrių mazgų. Tokiose situacijose net pagal IPC litavimo standartų šeimą) valdomas procesas dar negarantuoja, kad plokštė bus pakankamai švari realiai aplinkai.</p> <p>PCB švara po surinkimo yra ne kosmetinis klausimas, o patikimumo valdymo disciplina. Šiame vadove aptarsime, kada užtenka no-clean proceso, kada reikia papildomo plovimo, kaip vertinti joninę taršą ir kokie testai apsaugo nuo korozijos, dendritų ir ankstyvų lauko gedimų.</p> <blockquote> <p>"Daugelis komandų mano, kad jei plokštė praėjo funkcinį testą, ji yra gera. Tačiau joninė tarša dažnai neveikia pirmą dieną. Ji pasireiškia po drėgmės, įtampos ir laiko kombinacijos. Todėl švara yra ne estetika, o ilgalaikio patikimumo inžinerija." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <p>!<a href="https://images.pcblithuania.com/PCB-Assembly-Inspection.webp">PCB surinkimo kokybės kontrolė po litavimo ir prieš švaros vertinimą</a></p> <h2>Kas Yra PCB Švara ir Kodėl Ji Svarbi</h2> <p>PCB švara reiškia, kad po gamybos ant plokštės nelieka tiek teršalų, kiek pakaktų sukelti elektrinį nestabilumą, koroziją ar dangos sukibimo problemas. Dažniausi teršalai yra aktyvūs fliuso likučiai, litavimo pastos likučiai, rankų riebalai, dulkės, plovimo chemijos likučiai ir tirpūs jonai, tokie kaip chloridai ar silpnos organinės rūgštys. Sausoje laboratorijoje jie gali atrodyti nereikšmingi, bet realioje eksploatacijoje su drėgme ir įtampa jie virsta patikimumo rizika.</p> <p>Svarbiausia suprasti vieną principą: vizualiai švari plokštė nebūtinai yra elektriškai švari. Skaidrus no-clean likutis gali atrodyti nekaltas, tačiau jautriose grandinėse, ypač jei vėliau planuojamas <a href="/paslaugos/konformalinis-padengimas">konformalinis padengimas</a>, jis gali trikdyti dangos sukibimą ir sudaryti kelią elektrocheminėms reakcijoms. Dėl to švaros tikslas turi būti siejamas ne su "gražia plokšte", o su konkrečia produkto aplinka, įtampa ir eksploatacijos trukme.</p> <h2>Kada Joninė Tarša Tampa Realia Rizika</h2> <p>Joninė tarša tampa pavojinga tada, kai kartu egzistuoja trys veiksniai: tirpūs likučiai, drėgmė ir elektrinis potencialas. Šį derinį galima vadinti <strong>švaros langu</strong>: jei visi trys veiksniai sutampa, net mikroskopinis likutis gali sukelti laidų tiltų augimą, kontaktinį dreifą ar paviršinės izoliacijos kritimą.</p> <table> <thead> <tr><th>Rizikos veiksnys</th><th>Kas vyksta praktiškai</th><th>Tipinis poveikis</th></tr> </thead> <tbody> <tr><td>**Drėgmė arba kondensatas**</td><td>Jonai ištirpsta plonoje vandens plėvelėje</td><td>Srovės nuotėkis, SIR kritimas</td></tr> <tr><td>**DC įtampa tarp tankių padų**</td><td>Susidaro elektrocheminė migracija</td><td>Dendritai, periodiniai trumpi jungimai</td></tr> <tr><td>**Nevisiškai aktyvuotas arba blogai nuplautas fliusas**</td><td>Likučiai lieka po komponentais</td><td>Korozija, nestabilus funkcinis testas</td></tr> <tr><td>**Prasta laikymo ar pakavimo disciplina**</td><td>Plokštė sugeria aplinkos teršalus po gamybos</td><td>Vėlyvi lauko gedimai sandėlyje arba pas klientą</td></tr> </tbody> </table> <p>Didžiausia rizika paprastai kyla tankioms SMT plokštėms, maitinimo ir valdymo mazgams, jutiklių moduliais, medicinos elektronikai ir gaminiams, kurie dirba drėgnoje ar chemiškai agresyvioje aplinkoje. Todėl projektams, susijusiems su <a href="/pramone/medicinos-iranga">medicinos įranga</a> arba <a href="/pramone/automobiliu-elektronika">automobilių elektronika</a>, švaros kriterijai turi būti nustatyti prieš serijinę gamybą, o ne po pirmų grįžimų iš lauko.</p> <h2>1. No-Clean Nereiškia No-Risk</h2> <p>No-clean procesas gali būti visiškai tinkamas, jei likučiai yra stabilūs, proceso langas kontroliuojamas, o galutinis produktas dirba palankioje aplinkoje. Problema prasideda tada, kai "no-clean" interpretuojamas kaip leidimas nevertinti švaros apskritai. Fliusas gali būti no-clean pagal formulę, bet jei pasta perdeginta, profilis netolygus arba likučiai koncentruojasi po žemo klirenso komponentais, jų elgsena lauke keičiasi.</p> <p>Ypač atsargiai reikia vertinti:</p>
  • tankų QFN, LGA ir BGA komponentų išdėstymą
  • aukštos impedancijos analogines grandines ir jutiklius
  • mišrų <a href="/paslaugos/smt-surinkimas">SMT surinkimą</a> su rankiniu taisymu
  • produktus, kurie po surinkimo dar gauna apsauginę dangą, potting ar sandarinimą
<p>Litavimo pastos pasirinkimo vadove jau aptarėme, kad pastos chemija ir procesas tiesiogiai veikia defektus. Tas pats galioja ir švarai: prastai kontroliuojamas no-clean procesas nėra pigesnis, jei po kelių mėnesių tenka aiškintis gedimus lauke.</p> <blockquote> <p>"No-clean yra procesinis sprendimas, ne atleidimas nuo atsakomybės. Jei produktas jautrus drėgmei, aukštai varžai arba bus dengiamas konformaliniu sluoksniu, klausimas turi būti ne 'ar galime neplauti?', o 'kokią riziką paliekame ant plokštės?'." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>2. Kur Dažniausiai Slepiami Teršalai</h2> <p>Didžioji dalis probleminių likučių lieka ne ten, kur operatorius lengviausiai juos pamato, o ten, kur juos sunkiausia išvalyti ir įvertinti. Dažniausios zonos yra po mažo prošvaisos komponentais, aplink jungčių lizdus, po rankinio taisymo vietomis, prie nepakankamai išdžiūvusio plovimo kampų ir tarp tankių padų.</p> <p>Praktikoje verta tikrinti šias vietas:</p>
  1. Po QFN, LGA ir apačioje kontaktuojančiais moduliais
  2. Prie BGA kraštų, kur susikaupia plovimo likučiai
  3. Ties rankinio litavimo ar rework vietomis
  4. Aplink didelės masės komponentus, kur plovimo srautas blogesnis
  5. Prie bandymo taškų ir jungčių, kur dažnai liečiama rankomis
<p>Jei gamyboje naudojamas rankinis taisymas, vietinis fliusas arba selektyvus papildomas litavimas, šios operacijos turi būti įtrauktos į švaros kontrolės planą. Priešingu atveju serija gali būti "gera" iki rework, o probleminė po jo.</p> <h2>3. Kaip Matuoti PCB Švarą, O Ne Spėlioti</h2> <p>PCB švara turi būti matuojama pagal riziką, o ne vertinama vien akimis. Dažniausiai naudojami keturi metodai: vizualinė inspekcija, ROSE tipo joninės taršos testas, paviršiaus izoliacijos varžos bandymas ir lokali laboratorinė analizė, kai reikia nustatyti konkretų teršalų šaltinį.</p> <table> <thead> <tr><th>Metodas</th><th>Ką parodo</th><th>Kada naudingiausias</th><th>Pagrindinis apribojimas</th></tr> </thead> <tbody> <tr><td>**Vizualinė inspekcija**</td><td>Matomus likučius, baltas dėmes, dėmių žemėlapius</td><td>Kasdienė proceso kontrolė</td><td>Nemato elektriškai aktyvios nematomos taršos</td></tr> <tr><td>**ROSE / joninės taršos testas**</td><td>Bendrą tirpių jonų lygį</td><td>Greita serijinė stebėsena</td><td>Nerodo tikslios teršalų vietos</td></tr> <tr><td>**SIR bandymas**</td><td>Paviršiaus izoliacijos stabilumą drėgmėje ir įtampoje</td><td>Aukšto patikimumo validacija</td><td>Lėtas ir brangesnis už rutininius testus</td></tr> <tr><td>**Jonų chromatografija**</td><td>Konkrečius jonus ir jų kiekius</td><td>Gedimų analizė, proceso kvalifikacija</td><td>Dažniausiai reikia laboratorijos</td></tr> </tbody> </table> <p>Svarbus niuansas: vienas testas retai duoda pilną atsakymą. ROSE gali parodyti, kad bendras taršos lygis žemas, bet lokali problema po vienu komponentu vis tiek egzistuoja. Todėl kritiniuose projektuose verta derinti bendrą monitoringą su lokalia analize ir PCB testavimo strategija, o ne remtis vienu skaičiumi.</p> <h2>4. Kada Vien Plovimo Nepakanka</h2> <p>Plovimas pats savaime nėra tikslas. Jei procesas prastai parinktas, jis gali perkelti teršalus po komponentais, palikti džiovinimo likučius arba net pabloginti dangos sukibimą. Dažniausiai nepakanka vien plovimo tada, kai naudojama netinkama chemija, nepakankamas srautas, per trumpas ciklas arba blogas džiovinimas po plovimo.</p> <p>Dažniausios priežastys, kodėl švaros problema išlieka net po plovimo:</p>
  • plovimo medžiaga nesuderinta su naudotu fliusu
  • po komponentais nepasiekiamas pakankamas srautas
  • plokštė nepakankamai išdžiovinama prieš pakavimą ar dangą
  • viena linijos dalis plauta, o rework zona palikta be pakartotinio valymo
  • proceso kontrolė nepatvirtinta matavimais, o tik operatoriaus patirtimi
<p>Jei produktas bus perduotas į <a href="/paslaugos/pcb-surinkimas">PCB surinkimą</a> su papildomu lakavimu, sandarinimu arba galiniu sistemos surinkimu, verta validuoti visą grandinę: litavimo chemiją, plovimą, džiovinimą ir padengimą. Kitaip galima užrakinti teršalus po apsauginiu sluoksniu ir paversti problemą dar sunkiau aptinkama.</p> <h2>5. Švaros Reikalavimai Skirtingoms Pramonėms Skiriasi</h2> <p>Švaros kriterijai turi būti proporcingi produkto rizikai. Vartojimo elektronikai, dirbančiai sausoje patalpoje, tolerancija gali būti platesnė nei medicinos, automobilių ar pramonės elektronikai, kur drėgmė, vibracija, temperatūros ciklai ir ilgas produkto gyvavimo laikas greitai iškelia likučius į paviršių.</p> <table> <thead> <tr><th>Aplinka</th><th>Švaros prioritetas</th><th>Kodėl reikalavimai griežtesni</th></tr> </thead> <tbody> <tr><td>**Vartojimo elektronika**</td><td>Vidutinis</td><td>Trumpesnis gyvavimo ciklas, dažnai palankesnė aplinka</td></tr> <tr><td>**Pramoninė automatika**</td><td>Aukštas</td><td>Kondensatas, dulkės, chemija, 24/7 darbas</td></tr> <tr><td>**Automobilių elektronika**</td><td>Labai aukštas</td><td>Temperatūros ciklai, druska, vibracija, ilga eksploatacija</td></tr> <tr><td>**Medicinos įranga**</td><td>Labai aukštas</td><td>Maža gedimų tolerancija, jautrūs signalai, reguliacinė drausmė</td></tr> </tbody> </table> <p>Būtent todėl projektams, kurie orientuoti į <a href="/kokybe">kokybės valdymą</a> arba dirba reguliuojamose rinkose, verta iš anksto apibrėžti ne tik elektrinius testus, bet ir švaros validavimo metodą, priėmimo kriterijų bei reakcijos planą, jei partija viršija ribas.</p> <h2>6. Kaip Sudaryti Praktinį Švaros Kontrolės Planą</h2> <p>Veikiantis švaros planas prasideda ne nuo laboratorijos, o nuo proceso disciplinos. Geriausiai veikia schema, kai kiekvienam projektui nustatomas rizikos lygis, tada parenkamas atitinkamas validavimo gylis, o po to įvedami rutiniai stebėsenos taškai gamyboje.</p> <p>Praktinis planas dažniausiai atrodo taip:</p>
  1. Įvertinti produkto aplinką: drėgmė, įtampa, jautrūs analoginiai mazgai, danga
  2. Parinkti chemiją: pasta, fliusas, plovimo medžiaga, džiovinimo režimas
  3. Nustatyti validavimo metodą: ROSE, SIR, lokali analizė arba jų derinys
  4. Apibrėžti mėginių ėmimą: pirmas paleidimas, po rework, po chemijos pakeitimo
  5. Sukurti reakcijos planą: ką darome, jei rezultatas viršija ribą
  6. Užfiksuoti dokumentacijoje: darbo instrukcijos, proceso langas, priėmimo ribos
<p>Tai ypač naudinga projektams, kuriuose svarstomi medžiagų ar proceso pakeitimai. Kaip ir medžiagų pakeitimo laidų pynėse vadove, čia svarbiausia ne pati alternatyva, o tai, ar komanda sugeba įrodyti, kad pakeitimas nekeičia rizikos profilio.</p> <h2>7. Dažniausios Klaidos, Kurios Sugadina Švaros Strategiją</h2> <p>Švaros kontrolė dažniausiai žlunga ne dėl vienos didelės klaidos, o dėl kelių "nedidelių" nuolaidų procese. Būtent jos vėliau virsta tais sunkiai pakartojamais gedimais, kurie neleidžia greitai nustatyti priežasties.</p> <p>Dažniausios klaidos yra šios:</p>
  • laikoma, kad no-clean procesui nereikia jokio validavimo
  • vertinama tik visa plokštė, bet ne kritinės lokalios zonos
  • neįtraukiamas rankinis taisymas ir papildomas fliusas
  • nepatikrinamas švaros suderinamumas su konformaliniu padengimu
  • partijos priimamos pagal funkcinį testą, nors švaros bandymai nebaigti
<blockquote> <p>"Kai lauko gedimas pasirodo po kelių mėnesių, komandos pirmiausia kaltina komponentus arba programinę įrangą. Tačiau patikimumo analizėje labai dažnai paaiškėja, kad priežastis buvo nematomas proceso likutis. Švaros disciplina taupo ne valandas, o mėnesius diagnostikos." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p> </blockquote> <h2>Greitas PCB Švaros Audito Sąrašas</h2> <p>Prieš patvirtindami naują plokštę ar procesą, peržiūrėkite šiuos klausimus:</p>
  1. Ar aplinka drėgna, kondensuojanti arba chemiškai agresyvi?
  2. Ar plokštėje yra tankių komponentų, po kuriais gali likti likučių?
  3. Ar po surinkimo planuojamas konformalinis padengimas arba sandarinimas?
  4. Ar rework operacijos turi atskirą švaros kontrolės žingsnį?
  5. Ar naudojamas bent vienas kiekybinis metodas, ne tik vizualinė peržiūra?
  6. Ar priėmimo riba ir reakcijos planas aprašyti darbo instrukcijose?
<p>Jei bent į du klausimus atsakote neigiamai, švaros kontrolė greičiausiai remiasi prielaidomis, o ne patvirtintu procesu.</p> <h2>Nuorodos</h2>
  1. Wikipedia: IPC (electronics))
  2. Wikipedia: Conformal coating
  3. Wikipedia: Electrochemical migration
  4. <a href="https://en.wikipedia.org/wiki/Ion_chromatography">Wikipedia: Ion chromatography</a>
<h2>Dažniausiai Užduodami Klausimai</h2> <h3>Ar no-clean PCB visada reiškia, kad plokštės plauti nereikia?</h3> <p>Ne. No-clean reiškia, kad tam tikrose sąlygose likučiai gali būti paliekami, bet tai dar nereiškia, kad jie saugūs kiekvienam produktui. Jei plokštė dirba drėgmėje, turi aukštos varžos mazgų arba bus dengiama konformaliniu sluoksniu, papildomas valymas ar bent švaros validavimas dažnai yra būtinas.</p> <h3>Kaip suprasti, ar problema yra joninė tarša, o ne komponentų gedimas?</h3> <p>Tipinis ženklas yra tai, kad gedimai būna periodiniai, sunkiai pakartojami ir sustiprėja drėgmėje arba po temperatūros ciklų. Jei plokštė laboratorijoje veikia, bet lauke atsiranda nuotėkiai, dreifas ar atsitiktiniai restartai, verta tikrinti SIR, joninę taršą ir korozijos pėdsakus.</p> <h3>Ar vizualiai švari plokštė gali būti elektriškai nešvari?</h3> <p>Taip, ir tai viena dažniausių klaidų. Skaidrūs fliuso likučiai ar ištirpę jonai gali beveik nesimatyti, tačiau vis tiek mažinti paviršiaus izoliacijos varžą arba skatinti elektrocheminę migraciją tarp tankių kontaktų.</p> <h3>Kada verta atlikti SIR arba jonų chromatografijos tyrimą?</h3> <p>Tokie bandymai verti investicijos, kai produktas yra aukšto patikimumo, dirba sudėtingoje aplinkoje arba kai standartiniai testai nerodo problemos, bet lauko gedimai kartojasi. Jie taip pat naudingi keičiant fliusą, plovimo chemiją ar padengimo procesą.</p> <h3>Ar konformalinis padengimas gali išspręsti švaros problemą?</h3> <p>Ne, jei teršalai lieka po danga. Konformalinis sluoksnis apsaugo tik tada, kai paviršius prieš dengimą jau yra pakankamai švarus. Priešingu atveju danga gali užrakinti likučius ir apsunkinti gedimo analizę.</p> <h2>Reikia Įvertinti PCB Švarą Prieš Seriją?</h2> <p>Jei jūsų projektas skirtas drėgnai, vibracinei ar reguliuojamai aplinkai, <a href="/kainos-pasiulymas">atsiųskite užklausą per kainos pasiūlymo formą</a>. PCB Lithuania komanda gali įvertinti surinkimo chemiją, švaros riziką, testavimo planą ir pasiūlyti procesą, kuris sumažina korozijos bei lauko gedimų tikimybę dar prieš serijinę gamybą.</p> <h2>FAQ</h2> <h3>Q: Koks standartas dažniausiai taikomas PCB surinkimo kokybei?</h3> <p>Dažniausiai naudojami J-STD-001 proceso reikalavimai ir IPC-A-610 priimtinumo kriterijai, o aukšto patikimumo produktuose aiškiai apibrėžiama Class 2 arba Class 3 riba.</p> <h3>Q: Kada būtinas AOI, rentgenas ar funkcinis testas?</h3> <p>AOI praktiškai tampa baziniu reikalavimu SMT partijoms, rentgenas būtinas BGA, QFN ar paslėptoms jungtims, o FCT rekomenduojamas, kai klaidos kaina viršija kelių minučių testavimo laiką vienetui.</p> <h3>Q: Kiek laiko saugu laikyti MSL 3 komponentus prieš surinkimą?</h3> <p>Pagal J-STD-033 tipinis MSL 3 floor life yra 168 valandos esant ne daugiau kaip 30 °C ir 60% RH, o viršijus ribą jau reikia kepimo režimo.</p> <h3>Q: Kada reikia plauti plokštę po litavimo?</h3> <p>Jei naudojamas vandeninis arba aukšto aktyvumo fliusas, valymas dažnai yra privalomas; no-clean procese plovimas vertinamas pagal SIR, joninės taršos ir konformalinės dangos reikalavimus.</p> <h3>Q: Kiek reflow ciklų saugu planuoti vienai plokštei?</h3> <p>Dauguma komponentų kvalifikuojami bent 2-3 reflow ciklams pagal J-STD-020, bet reali riba priklauso nuo paketo, MSL lygio ir maksimalaus peak, kuris dažnai siekia 245-260 °C.</p> <h3>Q: Kaip sumažinti broką pirmoje partijoje?</h3> <p>Praktikoje geriausiai veikia NPI paketas iš DFM peržiūros, trafareto analizės, profilio validacijos ir bent 100% AOI arba elektrinio testo pirmiems vienetams.</p>
