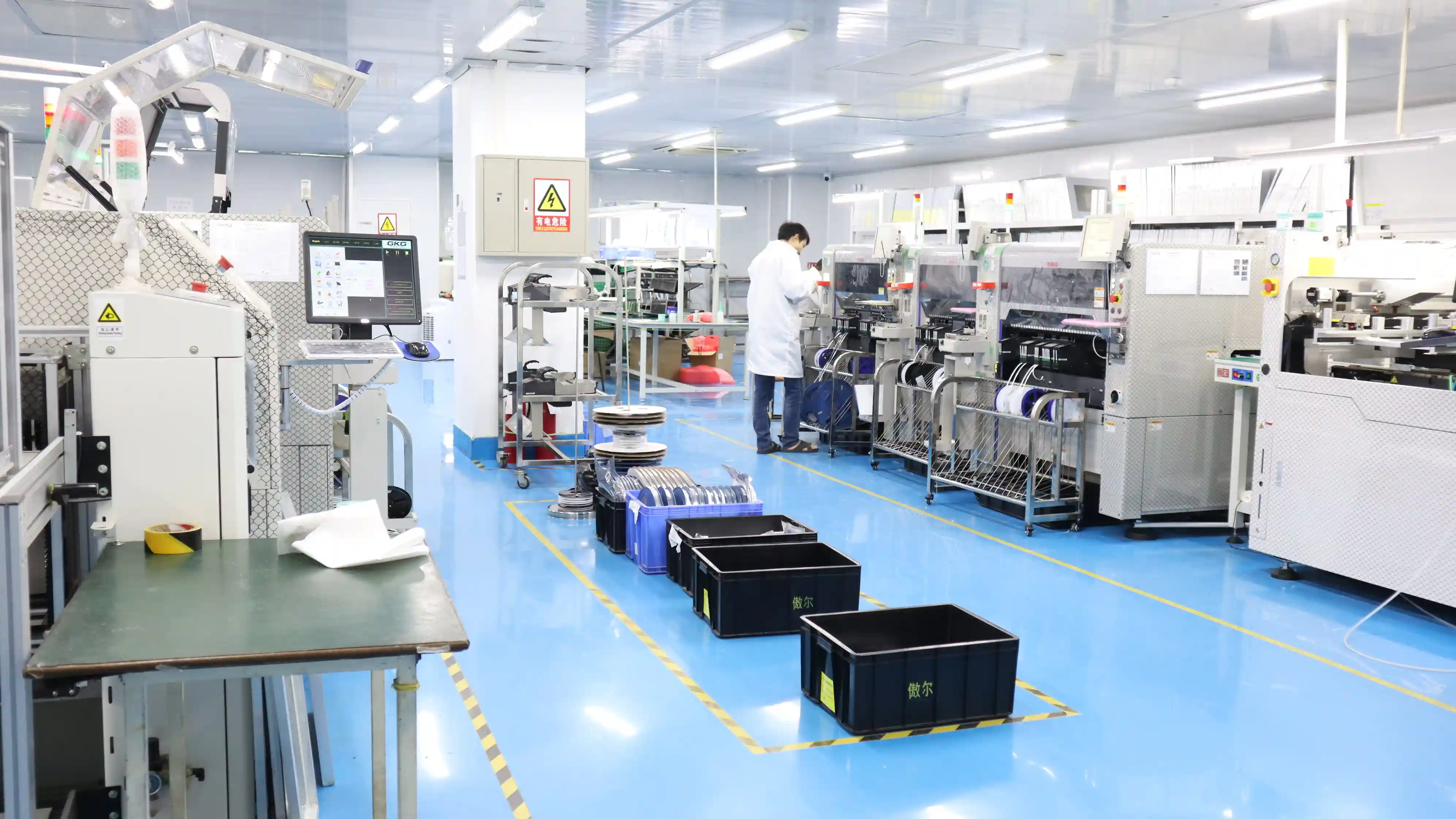

SMT pick and place mašina
ISO 13485 Procesas Medicinos PCBA

Medicininis PCB Surinkimas, Kuriame Atsekamumas Prasideda Prieš SMT

Medicinos įrangos PCBA klaidos dažniausiai kainuoja ne perlitavimą, o prarastą validacijos laiką. PCB Lithuania medicininis PCB surinkimas sujungia DFM/DFA peržiūrą, ISO 13485 proceso įrašus, MSL komponentų valdymą, AOI/X-Ray, ICT/FCT ir DDP pristatymą į Lietuvą bei ES.

Gauti nemokamą pasiūlymąTechninė pagalba
ISO
13485 Logika
IPC
A-610 Class 2/3
100%
Lot Atsekamumas
AOI
X-Ray + FCT

Kada medicininiam projektui reikia atskiro PCBA proceso?

Medicininis PCB surinkimas reikalingas tada, kai diagnostikos, monitoringo, terapijos arba laboratorinis įrenginys turi būti gaminamas pagal pakartojamą, audituojamą procesą. PCB Lithuania remiasi realiais projekto duomenimis: Gerber ar ODB++ failais, BOM, pick-and-place, testavimo planu, rizikos pastabomis ir tiksliniu IPC-A-610 priėmimo lygiu. Skirtumas nuo bendro PCB surinkimo yra ne gražesnė dokumentacija, o sprendimas valdyti kritinius parametrus prieš pirmą reflow ciklą: komponentų MSL, pastos klasę, valymo režimą, BGA/QFN X-Ray riziką, FCT aprėptį ir pakeitimų kontrolę.

Ši paslauga skirta medicinos įrangos gamintojams, R&D komandoms ir tiekimo vadovams, kuriems reikia gamybos partnerio su aiškia atsakomybės riba. Mes negalime sertifikuoti galutinio medicinos prietaiso už gamintoją, tačiau galime paruošti PCBA gamybos įrašus, atsekamumo duomenis ir kokybės kontrolės paketą, kuris padeda ISO 13485, IEC 60601, EU MDR ar FDA 21 CFR Part 820 auditų metu. Praktinis tikslas paprastas: pirmoji 50-500 vienetų NPI partija turi parodyti ne tik ar plokštė veikia, bet ir ar procesą galima kartoti serijoje be paslėptų litavimo, švaros ar komponentų tiekimo rizikų.

Susijusios paslaugos:

Medicinos įrangaPCB surinkimasSMT surinkimasICT/FCT testavimasX-Ray tikrinimasDFM/DFA analizėKomponentų tiekimasMedicinos laidų pynėsPCB švara po surinkimoIPC-A-610 vadovas

Techninės Specifikacijos

Gamybos Galimybės

Kokybės Sistema
ISO 13485, ISO 9001
Priėmimo Kriterijai
IPC-A-610 Class 2/3
Surinkimo Tipai
SMT, THT, mišrus PCBA
Komponentai
01005, QFN, LGA, BGA
Patikra
SPI, AOI, X-Ray
Testavimas
Flying probe, ICT, FCT
Dokumentacija
Lot, DHR, testų įrašai
Tiekimo Modelis
Turnkey arba consignment

Privalumai

Kodėl rinktis mus?

ISO 13485 orientuotas NPI planas

Prieš surinkimą apibrėžiame kokybės klasę, kritinius komponentus, atsekamumo laukus ir testavimo įrašus, kad pirmoji medicininė PCBA partija netaptų nevaldoma validacijos improvizacija.

MSL ir komponentų lot valdymas

BOM peržiūroje pažymime MSL-3 ir aukštesnius komponentus, registruojame floor life, bake-out poreikį, alternatyvas ir komponentų lot, nes drėgmės pažeistas IC gali sugesti tik po kelių savaičių.

Valymo ir joninės taršos rizikos kontrolė

No-clean, water-soluble arba selektyvaus valymo sprendimą vertiname pagal grandinės impedansą, komponentų klirensą, konformalinę dangą ir IEC 60601 tipo saugos rizikas, o ne pagal vien pastos tiekėjo brošiūrą.

AOI, X-Ray ir FCT viename kokybės pakete

Medicinos PCBA su BGA, QFN, LGA arba paslėptais terminiais padais tikrinama ne vien vizualiai: deriname 3D SPI, AOI, rentgeno patikrą ir funkcinį testą pagal realius defektų režimus.

Turnkey arba consignment tiekimas

Klientas gali pateikti kritinius medicininės klasės komponentus, o mes valdome PCB gamybą, SMT/THT surinkimą, testavimą ir logistiką, arba galime perimti visą BOM pirkimą.

Change-control be tylių pakeitimų

Alternatyvūs komponentai, paviršiaus apdaila, trafareto apertūros, litavimo pasta ir reflow profilis keičiami tik per suderintą ECN/PCN logiką, kad validuotas medicinos produktas neliktų be proceso istorijos.

Darbo Procesas

Kaip dirbame

1

RFQ ir rizikos peržiūra

Peržiūrime Gerber/ODB++, BOM, pick-and-place, medicinos prietaiso rizikos pastabas, kiekius ir tikslinę IPC-A-610 klasę, kad atskirtume standartinį SMT darbą nuo validacijos kritinių etapų.

2

DFM/DFA ir testavimo planas

Patikriname panelizaciją, fiducial, testpoint, BGA fanout, valymo prieinamumą, MSL komponentus ir fixture poreikį prieš užsakant PCB arba trafaretą.

3

NPI partija su proceso įrašais

Pirmoje partijoje registruojame pastos spausdinimo, reflow, AOI/X-Ray, FCT ir neatitikčių duomenis, kad klientas matytų realų proceso langą, o ne tik galutinį pass/fail rezultatą.

4

Serijos paruošimas ir DDP logistika

Po NPI korekcijų fiksuojame BOM reviziją, testavimo aprėptį, pakavimo reikalavimus ir DDP pristatymo planą į Lietuvą ar kitą ES lokaciją.

Taikymo Sritys

Pramonės šakos

Pacientų monitoringo moduliaiUltragarso ir diagnostikos PCBALaboratorinių analizatorių valdikliaiNešiojamų medicinos jutiklių elektronikaInfuzijos ir terapijos įrangos valdikliaiMedicininiai maitinimo ir ryšio moduliaiSterilizacijos ir klinikinės įrangos posistemėsChirurginės arba odontologinės įrangos elektronika

Medžiagos ir Parinktys

Pasirinkimo galimybės

Tinkamiausia apimtis

Geriausiai tinka 50-500 vnt. NPI partijoms, pilotinėms serijoms ir reguliariai gamybai, kur svarbus ISO 13485 atsekamumas, testavimo įrašai ir suderintas change-control procesas.

Ribos ir atsakomybė

PCB Lithuania gamina ir dokumentuoja PCBA procesą, bet galutinio medicinos prietaiso klinikinis, EMC, biologinis ar reguliacinis sertifikavimas lieka prietaiso gamintojo atsakomybė.

Kada rinktis kitą paslaugą

Jei projektui reikia tik bendro SMT be medicinos dokumentacijos, ekonomiškesnis pasirinkimas yra PCB surinkimas. Jei reikia laidų arba zondų jungčių, derinkite su medicinos laidų pynėmis.

DUK

Dažnai užduodami klausimai

Kuo medicininis PCB surinkimas skiriasi nuo standartinio PCBA?
Medicininis PCB surinkimas skiriasi gilesniu proceso valdymu: ISO 13485 dokumentacija, IPC-A-610 Class 2 arba Class 3 priėmimo kriterijais, lot atsekamumu, valymo režimo validavimu ir testavimo įrašais. Standartiniam pramoniniam PCBA dažnai pakanka AOI ir funkcijos patikros, o medicinos įrangai paprastai reikia kontroliuoti MSL komponentus, reflow profilį, joninę taršą, X-Ray imtį ir DHR tipo gamybos įrašus kiekvienai partijai.
Kokius failus turiu pateikti medicininio PCB surinkimo kainai?
Tiksliam medicininio PCB surinkimo pasiūlymui reikia Gerber arba ODB++ failų, BOM su gamintojų kodais, pick-and-place, surinkimo brėžinio, testavimo reikalavimų, tikslinio kiekio ir kokybės klasės. Jei produktas siejamas su IEC 60601 arba EU MDR dokumentacija, naudinga pateikti rizikos valdymo pastabas, kritinių komponentų sąrašą ir valymo ar konformalinės dangos reikalavimus. Tokia informacija leidžia įvertinti ne tik SMT kainą, bet ir validacijos darbą.
Man reikia 200 PCBA medicinos diagnostikos prototipui. Ar toks kiekis per mažas?
200 vienetų medicinos diagnostikos prototipui nėra per mažas kiekis, jei projektui svarbi NPI disciplina ir dokumentuoti testai. Tokiam kiekiui dažnai tinka flying probe arba funkcinio testavimo stendas be brangaus ICT fixture, o proceso duomenys vis tiek registruojami pagal ISO 13485 logiką. Jei po prototipo planuojama 1000+ vienetų serija, rekomenduojame iš karto paruošti testpoint ir fixture strategiją, kad perėjimas į gamybą nepareikalautų PCB revizijos.
Ar galite palaikyti ISO 13485 ir IEC 60601 medicinos elektronikos reikalavimus?
Taip, medicinos PCBA projektams palaikome ISO 13485 kokybės sistemos logiką, IPC-A-610 priėmimo kriterijus ir IEC 60601 rizikas, susijusias su medicinos elektrine įranga. Praktikoje tai reiškia atsekamus komponentų lot, kontroliuojamą ESD aplinką, dokumentuotą reflow profilį, AOI/X-Ray patikrą, ICT/FCT rezultatus ir sutartą change-control procesą. Sertifikavimo atsakomybė galutiniam prietaisui lieka gamintojui, bet gamybos įrašai gali būti paruošti auditui.
Ar no-clean litavimo procesas tinka medicininiams PCB mazgams?
No-clean procesas gali tikti medicininiams PCB mazgams, bet tik tada, kai likučiai yra suderinami su produkto aplinka, izoliacijos reikalavimais ir konformaline danga. Aukštos impedancijos jutiklių grandinėms, paciento sąsajos elektronikai arba drėgmės veikiamiems moduliams dažnai rekomenduojama valymo validacija, SIR vertinimas ir joninės taršos kontrolė. Jei naudojami žemo profilio QFN, BGA ar LGA komponentai, valymo sprendimą reikia patikrinti dar NPI etape.
Kada medicininiam PCBA verta rinktis Class 3 vietoje Class 2?
IPC-A-610 Class 3 verta rinktis tada, kai medicininio PCBA gedimas gali sustabdyti diagnostiką, terapiją arba paciento stebėjimą. Class 3 reikalauja griežtesnių litavimo, komponentų padėties ir vizualinės priėmimo ribų nei Class 2, todėl gali padidinti inspekcijos laiką ir rework kontrolę. Mažesnės rizikos laboratoriniams ar pagalbiniams moduliams dažnai pakanka Class 2, jei FCT aprėptis ir atsekamumas yra aiškiai apibrėžti.
