SMT Procesas Prieš Pick-and-Place
Litavimo Pastos Spausdinimas Stabiliai SMT Išeigai
Litavimo pastos spausdinimas yra pirmasis realus SMT proceso kokybės vartas. Jei pastos tūris, poslinkis ar release iš trafareto nėra stabilūs, vėlesni pick-and-place, reflow, AOI ir X-Ray etapai tik aptinka jau sukurtą riziką.
80-150 μm
Trafareto Storis
SAC305
Tipinė Pasta
3D SPI
Proceso Kontrolė
0201/01005
Smulkūs Komponentai
Santrauka
- Litavimo pastos spausdinimas valdo pastos tūrį dar prieš komponentų montavimą.
- Kritiniai parametrai: trafareto storis, apertūros, valymo ciklas, pasta ir PCB atrama.
- SPI duomenys padeda atskirti spausdinimo klaidą nuo reflow arba komponento problemos.
- RFQ stadijoje verta pateikti Gerber, paste layer, BOM, centroid ir testavimo reikalavimus.
Kodėl Pastos Spausdinimas Nulemia Visą SMT Partiją?
Litavimo pastos spausdinimas yra SMT procesas, kuriame per trafaretą ant PCB padų užnešamas kontroliuojamas litavimo pastos tūris. Tai nėra pagalbinis veiksmas prieš pick-and-place. Tai momentas, kai nusprendžiama, ar QFN thermal pad gaus per daug pastos, ar 0201 komponentas turės pakankamą wetting plotą, ar BGA zona vėliau parodys voiding ir head-in-pillow riziką. PCB Lithuania šią paslaugą valdome kaip atskirą proceso modulį: su trafareto parinkimu, pastos laikymo disciplina, spausdintuvo nustatymais, PCB atrama, valymo intervalu ir SPI grįžtamuoju ryšiu.
Litavimo pasta yra metalo miltelių ir fluxo mišinys, kuris po reflow tampa elektriniu bei mechaniniu sujungimu tarp komponento ir PCB pado. SMT yra paviršinio montavimo technologija, kai komponentai dedami ant plokštės paviršiaus, o ne kišami per skyles. SPI yra 3D pastos tikrinimas, kuris matuoja tūrį, aukštį, plotą ir poslinkį prieš komponentų montavimą. Tokios sąvokos atrodo paprastos, bet RFQ stadijoje jos keičia tiekėjo vertinimą: tiekėjas turi parodyti ne tik CPH greitį, o ir kaip jis stabilizuoja pirmąjį proceso žingsnį.
Praktikoje remiamės litavimo pastos, paviršinio montavimo technologijos ir IPC priėmimo logika, bet sprendimą priimame pagal konkrečią plokštę: mažiausią pitch, QFN/BGA plotus, terminalų masę, paviršiaus apdailą, MSL riziką ir testavimo planą. Pavyzdžiui, 100 μm trafaretas gali būti tinkamas tankiam 0201 projektui, bet nepakankamas dideliems ekranavimo gaubtams ar maitinimo terminalams; 120 μm gali padėti jungtims, bet padidinti bridging riziką fine-pitch IC zonoje.
Techninės Specifikacijos
Gamybos Galimybės
Trafareto Langas
80-150 μm, step stencil pagal poreikį
Pastos Tipai
SAC305, low-temp, no-clean, water-soluble
Kritinės Geometrijos
0201, 01005, QFN, LGA, BGA, fine-pitch jungtys
Proceso Kontrolė
3D SPI, SPC, pad-level defektų žemėlapis
Valymo Logika
Pagal apertūros dydį, pastos būseną ir SPI trendą
Paviršiaus Apdaila
ENIG, OSP, HASL, immersion silver
Standartai
IPC-A-610, J-STD-001, J-STD-005
RFQ Duomenys
Gerber/ODB++, paste layer, BOM, centroid, assembly notes
Privalumai
Kodėl rinktis mus?
Trafareto ir Apertūrų Parinkimas
Vertiname trafareto storį, area ratio, aperture reduction, QFN window pane ir step stencil poreikį pagal realų komponentų miksą, o ne pagal vieną universalų...
Pastos Laikymo ir Atviro Laiko Kontrolė
Sekame pastos partiją, temperatūrinį aklimatizavimą, maišymo laiką ir stencil life, nes ta pati SAC305 pasta gali elgtis skirtingai po ilgo atviro laiko.
PCB Atrama Spausdinimo Metu
Nestabili atrama arba plokštės bangavimas sukuria poslinkį net tada, kai trafaretas ir pasta parinkti teisingai, todėl palaikymo fixture tikriname dar NPI...
SPI Grįžtamasis Ryšys
SPI duomenis naudojame koreguoti valymo intervalui, mentelės slėgiui, spausdinimo greičiui ir apertūrų logikai prieš plokštei pasiekiant pick-and-place.
Fine-Pitch ir QFN Rizikos Valdymas
Smulkiems pėdsakams ir thermal pad zonoms taikome atskirą tūrio logiką, kad sumažintume tombstoning, bridging, solder beading ir voiding riziką.
Procesas, Susietas su Reflow ir AOI
Pastos spausdinimą vertiname kartu su reflow profiliu, AOI radiniais ir X-Ray rezultatais, kad defekto priežastis nebūtų klaidingai perkelta kitam etapui.
Darbo Procesas
Kaip dirbame
1
RFQ ir Rizikos Peržiūra
Peržiūrime Gerber, paste layer, BOM, centroid, paviršiaus apdailą, kritinius komponentus ir testavimo tikslą.
2
Trafareto ir Pastos Plano Suderinimas
Parenkame trafareto storį, apertūrų korekcijas, pastos tipą ir valymo strategiją pagal komponentų geometriją.
3
Bandomasis Spausdinimas su SPI
Atliekame pirmą spausdinimą, matuojame tūrio ir poslinkio duomenis, koreguojame parametrus iki stabilaus lango.
4
Serijos Paleidimas ir Duomenų Ryšys
Gamybos metu susiejame SPI, AOI, X-Ray ir rework duomenis, kad korekcijos būtų paremtos procesu, o ne spėjimu.
Taikymo Sritys
Pramonės šakos
SMT prototipai ir NPI partijosBGA, QFN, LGA ir CSP komponentai0201 ir 01005 pasyvaiMedicinos ir automobilių PCBAIoT jutikliai ir RF moduliaiDidelio mišrumo mažos partijosDvipusis SMT surinkimasProduktai su aukštu rework kaštu
Medžiagos ir Parinktys
Pasirinkimo galimybės
SAC305 Lead-Free Pasta
Standartinis pasirinkimas daugumai RoHS SMT projektų, kai reikalingas stabilus proceso langas ir įprastas reflow profilis.
Low-Temp Pasta
Naudojama temperatūrai jautriems komponentams arba kai antras reflow ciklas neturi perkaitinti pirmos pusės sujungimų.
No-Clean Flux Sistema
Tinka daugumai pramoninių PCBA, jei likučiai suderinami su impedancija, danga ir galutine eksploatacijos aplinka.
Water-Soluble Pasta
Renkama tada, kai reikalingas agresyvesnis valymas ir patvirtintas švaros langas prieš konformalinį padengimą ar aukštos impedancijos grandines.
Step Stencil Sprendimas
Padeda suderinti smulkius IC padus su didesniais terminalais, kai vienas trafareto storis tampa per dideliu kompromisu.
Nano Coated Trafaretas
Gerina pastos release mažose apertūrose ir gali sumažinti valymo dažnį tankiuose SMT projektuose.
DUK
Dažnai užduodami klausimai
Kuo litavimo pastos spausdinimas skiriasi nuo SPI tikrinimo?
Litavimo pastos spausdinimas yra pats pastos užnešimo procesas per trafaretą. SPI tikrinimas yra matavimo etapas po spausdinimo. Geras procesas naudoja SPI kaip grįžtamąjį ryšį, bet pats stabilumas prasideda nuo trafareto, pastos, atramos ir spausdintuvo parametrų.
Kokį trafareto storį rekomenduojate SMT projektui?
Dažnas pradinis langas yra 100-120 μm, bet jis priklauso nuo mažiausių komponentų, QFN/BGA zonų ir stambių terminalų. Jei vienoje plokštėje yra 0201 pasyvai ir dideli maitinimo kontaktai, verta svarstyti step stencil arba apertūrų korekcijas.
Ar galite dirbti su kliento tiekiama litavimo pasta?
Taip, bet RFQ metu reikia pateikti pastos datasheet, laikymo sąlygas, partijos informaciją, stencil life ir reflow rekomendacijas. Jei pasta jau buvo atidaryta arba neaiškiai laikyta, riziką pažymime prieš paleisdami partiją.
Kaip tai susiję su tiekimo grandinės konsolidavimu?
Kai klientas naudoja vieną tiekėją komponentams, PCB, SMT ir box build, proceso atsakomybė tampa aiškesnė. Pramoninės įrangos projektuose PCB/PCBA gamybos integracija ir kritinio IC (pvz., STM32 šeimos mikrovaldiklio) tiekimas padeda pereiti nuo atskirų tiekėjų prie kelių kategorijų tiekimo konsolidacijos.
Kokius duomenis pateikti tiksliam pasiūlymui?
Reikalingi Gerber arba ODB++, paste layer, BOM su MPN, centroid, surinkimo brėžiniai, tikslinis kiekis, komponentų MSL pastabos, testavimo planas ir informacija apie pageidaujamą pastą ar trafaretą.
Susijusios Paslaugos
Taip pat siūlome
SMT Surinkimas
Pastos spausdinimas yra pirmasis SMT proceso žingsnis prieš pick-and-place ir reflow.
Sužinoti daugiauSPI Tikrinimas
3D SPI patvirtina pastos tūrį, aukštį, plotą ir poslinkį prieš komponentų montavimą.
Sužinoti daugiauReflow Litavimas
Reflow profilis paverčia atspausdintą pastą patikima jungtimi ir uždaro SMT proceso langą.
Sužinoti daugiauPCB Trafaretai
Trafareto storis, apertūros ir nano danga tiesiogiai lemia pastos release stabilumą.
Sužinoti daugiauBGA Litavimas
BGA ir QFN projektams pastos tūris, reflow profilis ir X-Ray patikra turi būti derinami kartu.
Sužinoti daugiauAptarnaujamos Pramonės Šakos
Automobilių ElektronikaMedicinos ĮrangaPramoninė AutomatikaRobotikaVartojimo ElektronikaTelekomunikacijos
Visos pramonės šakosNemokami Inžineriniai Įrankiai
Gerber PeržiūraPCB Kainos SkaičiuoklėImpedanso SkaičiuoklėVielos SkaičiuoklėRezistoriaus KodasOmo Dėsnis
Visi įrankiai

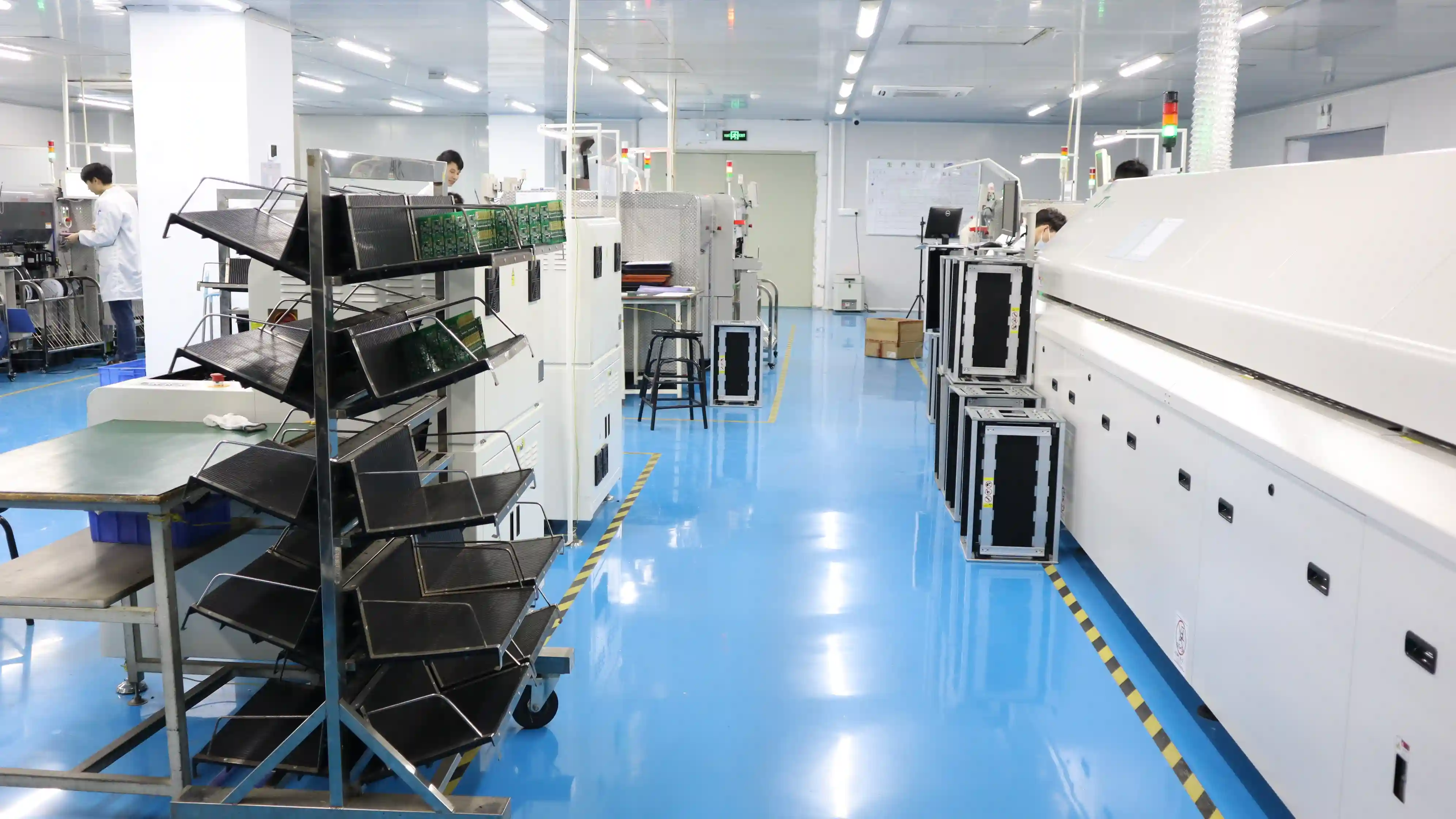

Tiesiai iš WellPCB gamyklos Šendžene
