SPI Tikrinimas SMT Projektams, Kuriems Reikia Stabilesnės Pirmo Paleidimo Išeigos

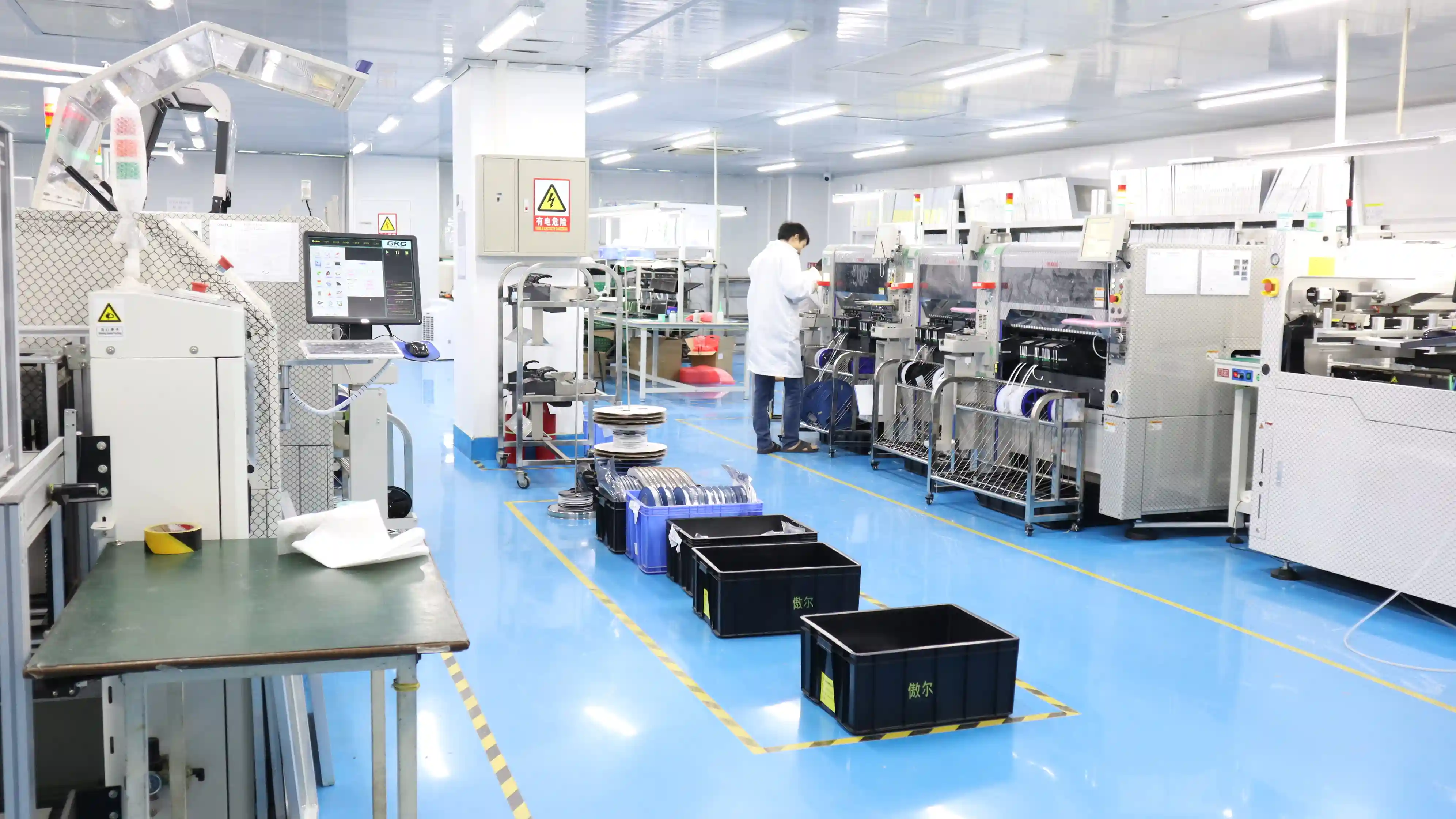

SPI tikrinimas (Solder Paste Inspection) yra procesiniai vartai tarp trafareto spausdinimo ir pick-and-place, kur paaiškėja, ar SMT linija realiai startuoja iš kontroliuojamo pagrindo. Jei pastos tūris, aukštis arba poslinkis nėra stabilūs, vėliau atsiranda bridging, insufficient solder, head-in-pillow, tombstoning ir kiti defektai, kurių nebepataiso vien reflow profilio korekcija. PCB Lithuania SPI paslauga skirta NPI, prototipams ir serijoms, kur svarbu pagauti problemą prieš komponentų uždėjimą, o ne po brangaus rework.
Kada Atskiras SPI Tikrinimas Duoda Daugiausia Naudos?
SPI tikrinimas yra ypač vertingas tada, kai projektas turi fine-pitch QFN, BGA, 0201 arba 01005 pasyvus, mišrų pado dydžių rinkinį, naują trafaretą arba jautrų pirmos partijos terminą. Tokiose situacijose vien operatoriaus vizualinis patikrinimas nėra pakankamas, nes dauguma kritinių skirtumų yra ne akiai matoma forma, o pastos tūris, aukštis ir centroido nuokrypis. PCB Lithuania SPI paslauga padeda identifikuoti, ar problema kyla iš trafareto apertūros, spausdinimo parametrų, PCB palaikymo, valymo intervalo ar pačios pastos elgsenos. Tai leidžia stabilizuoti SMT langą dar prieš plokštei pasiekiant pick-and-place ir reflow etapus.
Komercine prasme SPI nėra tik dar vienas kokybės punktas ataskaitoje. Tai būdas sumažinti klaidingus komponentų pakeitimus, nereikalingą BGA rentgeno apkrovą ir prototipo ciklų skaičių. Kai pirmoji SMT partija nepraeina dėl pastos nestabilumo, problema dažnai klaidingai priskiriama komponentui, footprint, reflow ar operatoriui. 3D SPI duomenys leidžia aiškiai atskirti, ar trūkumas atsirado prieš montavimą, ar po jo. Todėl SPI dažnai jungiame su PCB trafaretais, SMT surinkimu, AOI, X-Ray ir NPI paleidimo analize, kad klientas gautų ne tik pagamintą plokštę, bet ir pakartojamą procesą.
Techninės Specifikacijos
Gamybos Galimybės
Privalumai
Kodėl rinktis mus?
3D Pastos Tūrio Kontrolė Kiekvienam Kritiniam Padui
Matuojame ne tik ar pasta yra, bet kiek jos realiai nusėdo ant pado, ar tūris pakankamas fine-pitch komponentams ir ar nėra pertekliaus, kuris po reflow pavirsta bridging arba solder balling.
NPI Paleidimo Diagnostika
Pirmos partijos metu SPI leidžia atskirti, ar problema kyla iš trafareto, pastos, spausdintuvo parametrų, PCB atramos ar operatoriaus valymo intervalo, todėl korekcijos daromos tiksliai, o ne spėliojant.
SPC Trendo Stebėjimas Serijoms
Serijinėje gamyboje kaupiame tūrio ir poslinkio duomenis, kad būtų matomas lėtas proceso dreifas, susijęs su mentelės nusidėvėjimu, pastos senėjimu, valymo ciklu ar temperatūros pokyčiais.
Sujungimas su Trafareto ir Pastos Parinkimu
SPI išvados naudojamos kartu su trafareto apertūrų logika ir litavimo pastos tipu, todėl galime tikslinti step stencil, aperture reduction ar valymo strategiją remdamiesi faktais.
Greitesnis Defektų Filtravimas Prieš AOI ir X-Ray
Kai procesas kontroliuojamas prieš pick-and-place, mažėja bereikalingų defektų, kuriuos vėliau reikėtų aiškintis AOI, X-Ray ar rankinio rework metu, ypač BGA ir QFN zonose.
Tinka Prototipams ir Aukšto Mišrumo SMT Linijoms
Projektams su dažnais persijungimais, skirtingais PCB storiais ir mišriomis geometrijomis SPI padeda greičiau stabilizuoti setup, todėl mažos partijos nebūna baudžiamos neproporcingu defektų lygiu.
Darbo Procesas
Kaip dirbame
Duomenų ir Rizikos Peržiūra
Peržiūrime Gerber, paste layer, trafareto logiką, komponentų mix ir kritines zonas, kad nustatytume, kuriuos padus ir kokiomis ribomis verta stebėti pirmoje partijoje.
Bandomasis Spausdinimas ir SPI Programavimas
Paruošiame SPI receptą pagal pad geometriją, tūrio langus ir offset tolerancijas, tada atliekame bandomąjį spausdinimą su realia pasta ir linijos nustatymais.
Korekcijos Iki Stabilaus Lango
Jei matomas tūrio nestabilumas, pastos šleifas ar netolygus release, koreguojame valymo ciklą, atramą, spaudimo parametrus arba trafareto sprendimą prieš paleidžiant komponentų montavimą.
Serijos Vykdymas ir Grįžtamasis Ryšys
Stabilioje partijoje fiksuojame SPC duomenis ir, jei reikia, susiejame SPI rezultatus su AOI, X-Ray ar rework duomenimis, kad procesas būtų gerinamas ne vienam paleidimui, o ilgesniam ciklui.
Taikymo Sritys
Pramonės šakos
Medžiagos ir Parinktys
Pasirinkimo galimybės
Standartinis SPI Paleidimas
Tinka projektams, kuriems reikia patvirtinti naują trafaretą, pastos partiją ar pirmą SMT setup prieš pilną paleidimą.
Kritinių Zonų SPI Receptas
Naudojamas, kai svarbiausia valdyti tam tikras vietas, pavyzdžiui, BGA, QFN thermal pad, fine-pitch jungtis ar mišraus tūrio terminalus.
SPC Stebėjimas Serijoms
Tinka gamybai, kur svarbu sekti tūrio dreifą ir laiku matyti proceso degradaciją tarp valymo ciklų ar pamainų.
SPI + AOI/X-Ray Koreliacija
Naudinga, kai reikia ne tik aptikti problemą, bet ir susieti prieš-reflow duomenis su galutinių defektų tipu bei priežastimi.
DUK
Dažnai užduodami klausimai
Kuo SPI skiriasi nuo AOI tikrinimo?
Ar SPI reikalingas kiekvienam SMT projektui?
Kokias problemas SPI dažniausiai atskleidžia?
Ar SPI gali sumažinti BGA ar QFN defektų skaičių?
Kokius failus reikia pateikti SPI paleidimui?
