Robotikos Elektronika
PCBA, Kabelių Mazgai ir Box Build Robotikos Sistemoms

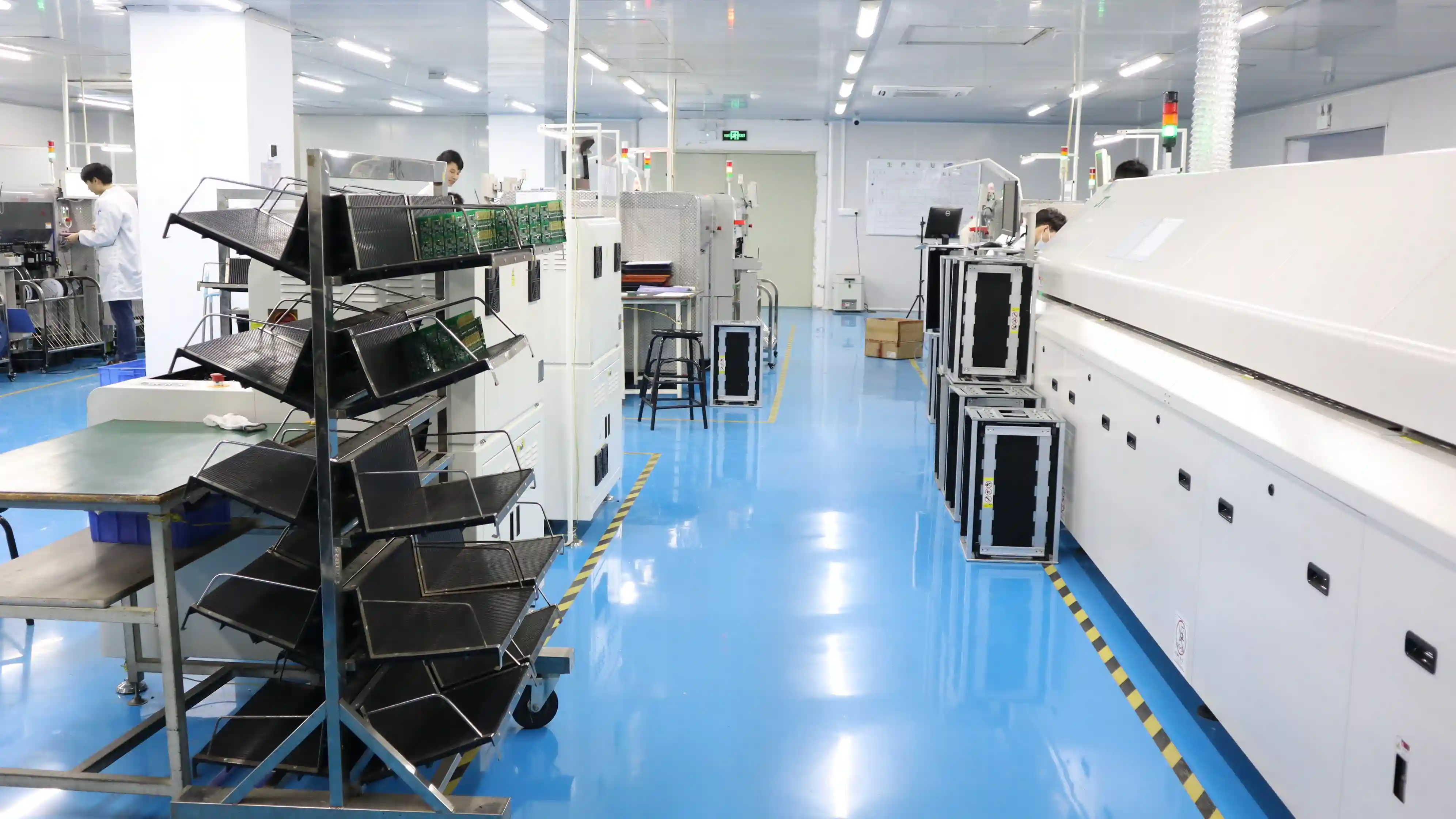

Gaminame elektronikos mazgus robotams, cobotams, AGV ir pramoninės automatikos platformoms: nuo SMT surinkimo iki kabelių integracijos, firmware įkėlimo ir funkcinio testavimo.
Santrauka
- Robotikos PCBA apima valdiklius, jutiklių mazgus, maitinimo grandines ir ryšio plokštes.
- Kritiniams mazgams taikome IPC-A-610 Class 3, AOI, X-ray ir FCT priėmimą.
- Kabelių mazgai derinami su PCBA, kad mechaninis trasavimas atitiktų judančių ašių apkrovas.
- Split PI ir multi-PO valdymas padeda išlaikyti robotikos gamybos grafikų matomumą.
Apibrėžimai
Kas įeina į robotikos elektronikos gamybą?
Robotikos PCBA yra surinkta spausdintinė plokštė, valdanti judesį, jutiklius, ryšį arba maitinimą robotikos sistemoje. Servo valdiklio PCB yra galios ir signalų mazgas, kuris turi išlaikyti srovės pikus, šiluminį krūvį ir EMC ribas. AGV elektronikos modulis yra valdymo arba komunikacijos mazgas autonominei transporto platformai, kuriame testavimo planas turi apimti tiek logiką, tiek saugos signalus.
Priėmimo klasė
IPC-A-610 Class 2/3
Kabelių kokybė
IPC-A-620 orientuotas procesas
Partijų modelis
NPI, split PI, multi-PO programa
Testavimas
AOI, X-ray, ICT/FCT, firmware
Sistemos apimtis
PCBA + kabeliai + box build
Tipinis RFQ kiekis
50-5000 vnt. serijoms
Taikymai
Robotikos Mazgai, Kuriuos Gaminame
Servo ir judesio valdikliai
Maitinimo, enkoderių ir valdymo signalų PCBA, kur svarbi šiluma, vibracija ir EMC.
BLDC valdikliaiservo pavarosenkoderių sąsajosstabdymo grandinės
AGV ir AMR platformos
Mobilios robotikos moduliai su baterijų valdymu, saugos I/O ir ryšio mazgais.
BMS sąsajosLidar moduliaisaugos relėsCAN/RS-485 plokštės
Cobot ir manipuliatorių mazgai
Kompaktiškos plokštės, kabelių mazgai ir jutiklių elektronika judančioms ašims.
jungčių PCBAjėgos jutikliairankos kabeliaiI/O paskirstymas
Testavimo ir kalibravimo stotys
Fixture, pogo pin kontaktai ir FCT programos serijiniam robotikos modulių priėmimui.
bed-of-nails fixtureprogramavimasapkrovos testaiserijiniai numeriai
Sprendimo Ribos
Kada šis gamybos modelis tinka?
Robotikos elektronikos gamyba tinka, kai pirkėjas turi stabilų techninį paketą, aiškų testavimo kriterijų rinkinį ir nori sujungti PCBA, kabelius bei galutinį surinkimą vienoje tiekimo grandinėje. Daugiau apie robotikos sistemų tipus pateikia robotikos apžvalga, o elektronikos priėmimo logiką padeda suprasti IPC standartų ekosistema.
Jei mechaninė konstrukcija dar keičiasi kas savaitę, pirmiausia rekomenduojame NPI partiją su DFM/DFA pastabomis ir trumpu ECO ciklu. Serijiniam paleidimui tinka projektai su patvirtintu BOM, žinomais alternatyviais komponentais, testavimo fixture planu ir pirkimo grafiku bent 8-12 savaičių į priekį.
Įeina į apimtį
- SMT, THT, BGA ir mišrus PCBA surinkimas robotikos valdikliams.
- Continuous-flex kabelių mazgai, jungtys ir PCBA-kabelių integracija.
- Firmware įkėlimas, funkcinis testas, serijiniai numeriai ir ESD pakuotė.
- BOM rizikos peržiūra, alternatyvūs komponentai ir pristatymo grafiko kontrolė.
Už apimties ribų
- Pilnas robotikos mechanikos projektavimas nuo nulio.
- Saugos sertifikavimas kliento vardu be patvirtinto testavimo plano.
- Nevaliduoti savaitiniai dizaino pakeitimai be ECO kontrolės.
Standartai
Kokybės ir Tiekimo Kontrolė
IPC-A-610
PCBA litavimo priėmimas Class 2 arba Class 3 mazgams.
IPC-A-620
Kabelių mazgų krimpavimo, tempimo ir vizualios kontrolės disciplina.
ISO 9001
Kokybės valdymo sistema su atsekamumu ir neatitikčių valdymu.
IEC 61000
EMC planavimas pramoniniams ir judesio valdymo mazgams.
ISO 9001 yra kokybės valdymo standartų šeima, aprašyta ISO 9000 apžvalgoje. Robotikos RFQ vertiname pagal produkto riziką: saugos ir judesio mazgams skiriame griežtesnę patikrą, o paprastoms indikatorinėms plokštėms paliekame ekonomiškesnį Class 2 kelią.
Autorius
Hommer Zhao, Įkūrėjas ir generalinis direktorius
PCB Lithuania turinį prižiūri gamybos komanda, dirbanti su PCB gamyba, PCBA, kabelių mazgais ir box build projektais Europos OEM klientams. Robotikos RFQ vertiname iš tiekėjo pusės: tikriname BOM riziką, testavimo apimtį, pristatymo grafikus ir mechaninės integracijos ribas.
Sertifikacijų Kontekstas
ISO 9001, IPC-A-610 ir IPC-A-620 disciplina
Robotikos elektronikoje kokybės planą parenkame pagal mazgo riziką. Judesio valdikliams ir saugos I/O dažniausiai reikia griežtesnio priėmimo, o mažos rizikos indikaciniams mazgams pakanka ekonomiškesnio tikrinimo plano su aiškia atsekamumo riba.
DUK
Dažnai Užduodami Klausimai
Kokius duomenis turime pateikti robotikos PCBA RFQ užklausai?
Robotikos PCBA RFQ užklausai reikia Gerber arba ODB++ failų, BOM su gamintojo kodais, metinės prognozės, testavimo reikalavimų ir mechaninių apribojimų. Jei mazgas valdo servo pavaras, pridėkite srovės pikus, terminį profilį ir EMC ribas pagal IEC 61000 seriją. Jei naudojami split PI arba multi-PO užsakymai, nurodykite kiekvienos partijos terminą ir prioritetą. Ankstyva šių duomenų peržiūra leidžia paruošti DFM pastabas, fixture planą ir komponentų alternatyvų sąrašą prieš kainos tvirtinimą.
Kada robotikos projektui rinktis IPC-A-610 Class 3 priėmimą?
IPC-A-610 Class 3 robotikos projektui tinka, kai elektronikos gedimas sustabdo gamybos liniją, AGV judėjimą arba saugos funkciją. Class 2 pakanka vartotojo lygio periferijai, tačiau servo valdikliams, saugos I/O ir maitinimo mazgams rekomenduojame Class 3 litavimo priėmimą, 100% AOI, tikslinį X-ray BGA komponentams ir funkcinį testą. IPC-A-610 Class 3 padidina tikrinimo apimtį ir kainą, todėl RFQ etape atskiriame kritinius mazgus nuo nekritinių, kad pirkėjas nemokėtų Class 3 kainos už visą sistemą.
Ar galite sujungti PCB, kabelių mazgus ir galutinį robotikos modulį viename tiekime?
Taip, robotikos projektams galime tiekti PCBA, kabelių mazgus ir box build integraciją vienoje atsekamoje programoje. Tipinė eiga apima SMT surinkimą, THT jungtis, kabelių testavimą pagal IPC-A-620 principus, firmware įkėlimą, funkcinį testą ir ESD pakuotę. Toks modelis labiausiai tinka 50-5000 vnt. partijoms, kur pirkėjas nori mažiau tiekėjų ir vieno atsakingo testavimo plano. Jei projektas dar keičiasi kas savaitę, rekomenduojame pradėti nuo NPI partijos ir tik po ECO stabilizavimo pereiti į seriją.
Kaip valdote pristatymo riziką robotikos gamybos programose?
Robotikos programose pristatymo riziką valdome per BOM rizikos peržiūrą, split PI planavimą, komponentų alternatyvas ir ankstyvus įspėjimus dėl ribinių terminų. Kai klientas turi kelių PO programą su padalintomis sąskaitomis, po apmokėjimo patvirtiname statusą tą pačią dieną ir iš anksto pažymime rizikingus terminus. Toks procesas nepašalina komponentų rinkos rizikos, bet leidžia pirkėjui koreguoti gamybos grafiką prieš atsirandant ginčams dėl vėlavimo.
Susijusios Paslaugos
Robotikos Programai Dažniausiai Reikalinga
PCBA ir Kabelių Integracija
Kai robotikos mazgas turi būti testuojamas kaip viena elektrinė ir mechaninė posistemė.
Sužinoti daugiauRobotic Cable Assemblies
Continuous-flex ir torsion kabeliai judančioms robotų ašims, AGV ir cobot sistemoms.
Sužinoti daugiauICT/FCT Testavimas
Fixture, funkcinis testas ir programavimo kontrolė prieš serijinį pristatymą.
Sužinoti daugiauRekomenduojamos Paslaugos
Paslaugos Šiai Pramonei
PCB Surinkimas
Pilnas PCB surinkimo sprendimas su komponentų tiekimu
ICT/FCT Testavimas
In-circuit ir funkcinis testavimas
Robotic Cable Assemblies
Continuous-flex ir torsion cable assembly sprendimai robotams, cobotams ir AGV sistemoms
PCBA ir Kabelių Integracija
PCBA, kabelių mazgų, jungčių ir FCT integracija į vieną atsekamą sub-assembly procesą
Komponentų Tiekimas
Patikimas komponentų tiekimas ir BOM valdymas
Sistemų Integracija
Pilna sistemų integracija ir testavimas
