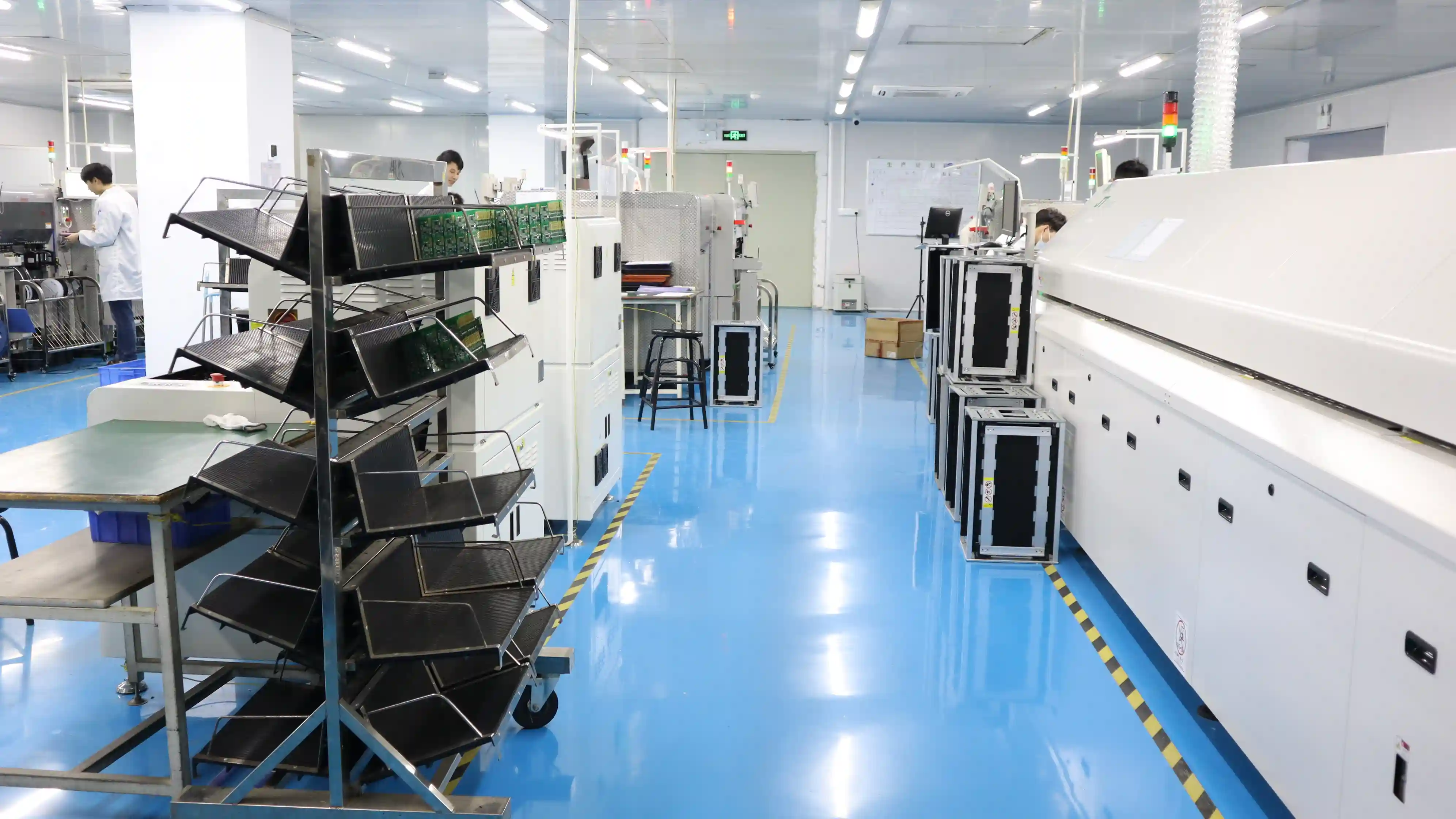

<h2>Kodėl Litavimo Pasta Lemia PCB Surinkimo Kokybę</h2>
<p>Gamykla A spausdino litavimo pastą ant 0402 komponentų plokščių naudodama Type 3 pastą su 0,10 mm trafareto angomis. Po perlydymo 12% jungčių turėjo tiltelius tarp gretimų padų — trumpieji jungimai sustabdė visą partiją peržiūrai. Gamykla B identiškam projektui parinko Type 4 pastą (mažesnės dalelės) ir padidino trafareto angų plotą iki 0,12 mm: defektų lygis nukrito iki 0,3%. Vienintelis skirtumas — pastos specifikacija.</p>
<p>50–70% visų SMT surinkimo defektų kyla iš spausdinimo etapo, ne iš komponentų padėjimo ar perlydymo. Litavimo pasta yra pirmoji ir kritinė proceso grandis: netinkama sudėtis, blogas laikymas ar neteisinga trafareto konfigūracija sukelia šaltąsias jungtis, tiltelius, tuštumas ir neprilipusius komponentus.</p>
<blockquote>
<p>"Per 15 metų darbo su PCB surinkimu esu įsitikinęs vienu dalyku: jei litavimo pasta parinkta teisingai ir spausdinama kontroliuojamomis sąlygomis, 80% kokybės problemų tiesiog neįvyksta. Pasta yra pamatas — viskas kita statoma ant jos." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<h2>Kas Yra Litavimo Pasta ir Kaip Ji Veikia</h2>
<p>Litavimo pasta yra tiksli metalinių dalelių ir fliuso mišinys, naudojamas paviršinio montavimo (SMT) technologijoje. Pagal IPC J-STD-005) standartą, pasta susideda iš 88–90% metalo svorio dalimis ir 10–12% fliuso.</p>
<p>Metalo dalelės suformuoja fizinę jungtį tarp komponento ir PCB pado po perlydymo (reflow) proceso. Fliusas atlieka tris funkcijas: pašalina oksidus nuo metalinių paviršių, sumažina paviršiaus įtempimą lituojant ir laikinai fiksuoja komponentus vietoje prieš perlydymą.</p>
<h3>Litavimo Pastos Veikimo Etapai</h3>
- Spausdinimas — pasta dengiama ant PCB padų per trafaretą (stencil)
- Komponentų padėjimas — SMT mašina stato komponentus ant pastos
- Perlydymas — pjezoelektrinėje krosnyje pasta pereina 4 temperatūros zonas
- Atvėsimas — metalas sukietėja, suformuodamas galutinę jungtį
<p>Visa <a href="/paslaugos/smt-surinkimas">SMT surinkimo</a> linija priklauso nuo šio proceso tikslumo.</p>
<h2>Litavimo Pastos Lydiniai: SAC305 vs SnPb vs Žemos Temperatūros</h2>
<h3>SAC305 — Pramonės Standartas Be Švino</h3>
<p>SAC305 (96,5% alavo, 3,0% sidabro, 0,5% vario) yra dominuojantis bešvinis lydinys pasaulinėje elektronikos gamyboje. Jo lydymosi temperatūra siekia 217–220°C, o mechaninis stiprumas 15% viršija tradicinį SnPb lydinį.</p>
<p>Europos Sąjungos <a href="https://en.wikipedia.org/wiki/Restriction_of_Hazardous_Substances_Directive">RoHS direktyva</a> nuo 2006 m. reikalauja bešvinės litavimo pastos visiems vartojimo elektronikos gaminiams. SAC305 atitinka šiuos reikalavimus ir yra rekomenduojamas IPC kaip standartinis SMT surinkimo lydinys.</p>
<h3>SnPb (Sn63/Pb37) — Karinė ir Kosmoso Pramonė</h3>
<p>Alavo-švino lydinys Sn63/Pb37 lydosi ties 183°C — 37°C žemiau nei SAC305. Žemesnė temperatūra reiškia mažesnį terminį stresą jautriems komponentams ir paprastesnį perlydymo profilio valdymą.</p>
<p>SnPb pasta vis dar naudojama ten, kur RoHS netaikomas: karinėje, kosmoso ir tam tikroje medicinos įrangoje. Ji taip pat populiari prototipų gamyboje dėl atlaidesnio proceso lango.</p>
<h3>Žemos Temperatūros Lydiniai (SnBi, SnBiAg)</h3>
<p>SnBi lydiniai (Sn42/Bi58) lydosi ties 138°C — beveik 80°C žemiau nei SAC305. Tai leidžia lituoti temperatūrai jautrius komponentus: LED modulius, lanksčias PCB ir kai kuriuos jutiklius.</p>
<table>
<thead>
<tr><th>Lydinys</th><th>Lydymosi temp.</th><th>Mechaninis stiprumas</th><th>Kaina</th><th>Pritaikymas</th></tr>
</thead>
<tbody>
<tr><td>SAC305</td><td>217–220°C</td><td>Aukštas</td><td>Bazinė</td><td>90% vartojimo ir pramoninės elektronikos</td></tr>
<tr><td>Sn63/Pb37</td><td>183°C</td><td>Vidutinis</td><td>–15%</td><td>Karinė, kosmoso, prototipai</td></tr>
<tr><td>SAC105</td><td>217°C</td><td>Vidutinis-žemas</td><td>–10%</td><td>Didelės apimties vartojimo gaminiai</td></tr>
<tr><td>SnBi58</td><td>138°C</td><td>Žemas</td><td>+20%</td><td>LED, lanksti PCB, temperatūrai jautrūs komponentai</td></tr>
<tr><td>SnBiAg</td><td>139°C</td><td>Vidutinis</td><td>+30%</td><td>Aukštesnio patikimumo žemos temp. taikymai</td></tr>
</tbody>
</table>
<blockquote>
<p>"SAC305 tinka 90% projektų, kuriuos surenkame. Bet kai klientas atsiunčia lanksčią PCB su 0,3 mm padais ir temperatūrai jautriais sensoriais — SnBi lydinys yra vienintelis būdas išvengti delaminacijos. Lydinio parinkimas pagal projektą, ne pagal įprotį." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<h2>Fliuso Tipai: No-Clean, Vandeniu Plaunamas ir Kanifolinis</h2>
<p>Fliusas sudaro 10–12% pastos masės, bet jo pasirinkimas tiesiogiai veikia surinkimo procesą, valymą ir galutinio produkto patikimumą.</p>
<h3>No-Clean Fliusas — Populiariausias Pasirinkimas</h3>
<p>No-clean fliusas palieka minimalius, elektrai neaktyvius likučius po perlydymo. Tai elimina valymo etapą ir sumažina gamybos laiką 15–20%. Pagal IPC J-STD-004B klasifikaciją, no-clean fliusai patenka į ROL0 ir REL0 kategorijas (žemas aktyvumo lygis).</p>
<p><strong>Kada tinka:</strong> 95% standartinių vartojimo ir pramoninių elektronikos gaminių, kur vizualinė likučių tolerancija priimtina.</p>
<p><strong>Kada netinka:</strong> aukštos įtampos plokštės (>500V), aukšto dažnio RF grandinės, kur bet kokie likučiai gali sukelti nuotėkio sroves.</p>
<h3>Vandeniu Plaunamas Fliusas</h3>
<p>Vandeniu plaunamas (water-soluble) fliusas turi stipresnę oksidų šalinimo gebą nei no-clean. Tai reiškia geresnį drėkinimą ant sunkiai lituojamų paviršių — pavyzdžiui, ENIG ar OSP padengų, kurios buvo sandėliuotos ilgiau nei 6 mėnesius.</p>
<p>Trūkumas: <strong>privalomas valymas</strong> po perlydymo. Likučiai yra koroziniai ir gali sugadinti plokštę per kelias dienas, jei nepašalinti. Valymo procesas reikalauja DI vandens sistemos su uždaruoju ciklu.</p>
<h3>Kanifolinis (Rosin) Fliusas</h3>
<p>Kanifolinis fliusas yra seniausia technologija, vis dar naudojama rankiniam litavimui ir tam tikruose banginio litavimo procesuose. Mažiau populiarus SMT spausdinimui dėl trumpesnio darbo laiko (pot life) ir lipnesnės konsistencijos.</p>
<table>
<thead>
<tr><th>Fliuso tipas</th><th>Valymas reikalingas?</th><th>Aktyvumo lygis</th><th>Likučių poveikis</th><th>Kaina</th></tr>
</thead>
<tbody>
<tr><td>No-clean (ROL0)</td><td>Ne</td><td>Žemas</td><td>Minimalus, neaktyvus</td><td>Bazinė</td></tr>
<tr><td>Vandeniu plaunamas (ORL1)</td><td>Taip, privalomas</td><td>Aukštas</td><td>Korozinis, jei nevalytas</td><td>+5–10%</td></tr>
<tr><td>Kanifolinis (ROL1)</td><td>Rekomenduojamas</td><td>Vidutinis</td><td>Lipnus, bet neaktyvus</td><td>–5%</td></tr>
</tbody>
</table>
<h2>Dalelių Dydžio Klasifikacija: Type 3, 4, 5 ir Mažiau</h2>
<p>Metalo dalelių dydis tiesiogiai lemia, kokio smulkumo komponentus galite montuoti. IPC J-STD-005 standartizuoja 8 dalelių dydžio tipus (Type 1–8), bet praktikoje naudojami Type 3–5.</p>
<h3>Type 3 (25–45 μm) — Standartas</h3>
<p>Type 3 pasta tinka komponentams iki 0603 (1608 metrikoje) dydžio ir padų žingsniui iki 0,5 mm. Tai ekonomiškiausias pasirinkimas standartiniam <a href="/paslaugos/pcb-surinkimas">PCB surinkimui</a>, kur smulkiausias komponentas yra 0603 rezistorius ar QFP su 0,5 mm žingsniu.</p>
<h3>Type 4 (20–38 μm) — Smulkūs Komponentai</h3>
<p>Type 4 reikalingas, kai projektas apima 0402 komponentus, QFN pakuotes ar BGA su žingsniu mažesniu nei 0,4 mm. Mažesnės dalelės geriau užpildo siauresnias trafareto angas ir mažina tiltelių riziką.</p>
<h3>Type 5 (15–25 μm) — Mikro BGA ir 0201</h3>
<p>Type 5 skirtas 0201 komponentams ir mikro BGA (<0,3 mm žingsnis). Kaina 30–50% didesnė nei Type 3 dėl sudėtingesnio miltelių gamybos proceso. Naudojamas <a href="/paslaugos/hdi-pcb">HDI PCB surinkimui</a> su itin tankiais komponentais.</p>
<table>
<thead>
<tr><th>Tipas</th><th>Dalelių dydis (μm)</th><th>Minimalus padas</th><th>Tipinis taikymas</th><th>Kaina vs Type 3</th></tr>
</thead>
<tbody>
<tr><td>Type 3</td><td>25–45</td><td>0,25 mm</td><td>0603+, QFP 0,5 mm</td><td>Bazinė</td></tr>
<tr><td>Type 4</td><td>20–38</td><td>0,20 mm</td><td>0402, QFN, BGA 0,4 mm</td><td>+10–15%</td></tr>
<tr><td>Type 5</td><td>15–25</td><td>0,15 mm</td><td>0201, mikro BGA</td><td>+30–50%</td></tr>
<tr><td>Type 5.5</td><td>10–25</td><td>0,10 mm</td><td>01005, itin tankūs moduliai</td><td>+60–80%</td></tr>
</tbody>
</table>
<h2>Laikymo Sąlygos ir Galiojimo Laikas</h2>
<p>Litavimo pasta yra laikui jautri medžiaga. Netinkamas laikymas sukelia fliuso atsiskyrimą, metalo oksidaciją ir reologijos pokyčius — visa tai tiesiogiai veikia spausdinimo kokybę.</p>
<h3>Temperatūra ir Drėgmė</h3>
<p>Standartinė laikymo temperatūra: <strong>2–10°C</strong> (šaldytuvas, NE šaldiklis). Laikymas kambario temperatūroje sutrumpina galiojimo laiką nuo 6 mėnesių iki 2–4 savaičių. Prieš naudojimą pasta turi pasiekti kambario temperatūrą (20–25°C) — tai užtrunka 2–4 valandas.</p>
<p><strong>Drėgmės ribos:</strong> santykinis oro drėgnis gamybos patalpoje turi būti 40–60% RH. Žemiau 30% RH pasta per greitai džiūsta ant trafareto; virš 70% RH fliusas absorbuoja drėgmę ir blogina litavimo kokybę.</p>
<h3>Darbo Laikas (Pot Life ir Stencil Life)</h3>
<table>
<thead>
<tr><th>Parametras</th><th>Tipinė vertė</th><th>Ką reiškia</th></tr>
</thead>
<tbody>
<tr><td>Galiojimo laikas (šaldytuve)</td><td>6 mėnesiai</td><td>Nuo gamybos datos iki naudojimo pabaigos</td></tr>
<tr><td>Darbo laikas (pot life)</td><td>8–12 valandų</td><td>Laikas nuo atidarymo iki naudojimo pabaigos</td></tr>
<tr><td>Trafareto laikas (stencil life)</td><td>4–8 valandos</td><td>Kiek laiko pasta veikia ant trafareto</td></tr>
<tr><td>Šildymo laikas</td><td>2–4 valandos</td><td>Nuo šaldytuvo iki kambario temperatūros</td></tr>
</tbody>
</table>
<p><strong>Kritinė klaida:</strong> niekada negrąžinkite panaudotos pastos atgal į šviežią indelį. Tai užteršia visą partiją oksidais ir drėgme.</p>
<h2>Trafareto Projektavimas: Pamatas Tiksliam Spausdinimui</h2>
<p>Trafaretas (stencil) kontroliuoja pastos kiekį ant kiekvieno PCB pado. Jo storis, angų dydis ir forma tiesiogiai lemia jungties kokybę.</p>
<h3>Trafareto Storio Parinkimas</h3>
<table>
<thead>
<tr><th>Storis</th><th>Taikymas</th><th>Pastos kiekis</th></tr>
</thead>
<tbody>
<tr><td>0,08 mm</td><td>0201, mikro BGA, Type 5 pasta</td><td>Minimalus</td></tr>
<tr><td>0,10 mm</td><td>0402, QFN, smulkus žingsnis</td><td>Mažas-vidutinis</td></tr>
<tr><td>0,12 mm</td><td>0603+, standartinis SMT</td><td>Standartinis</td></tr>
<tr><td>0,15 mm</td><td>Didelės jungtys, THT pasta</td><td>Didelis</td></tr>
</tbody>
</table>
<h3>Angų Dydžio Taisyklės</h3>
<p><strong>Ploto santykio taisyklė:</strong> trafareto angos plotis turi būti mažiausiai 1,5× didesnis nei trafareto storis. Santykis mažesnis nei 1,5 reiškia, kad pasta neišeina iš angos ir lieka ant trafareto sienelių.</p>
<p><strong>Perdengimo (paste release) efektyvumas:</strong> angų šoniniai paviršiai turi būti elektropoliruoti ar lazeriu apdirbti. Šiurkštūs kraštai sulaikė 15–30% pastos kiekio.</p>
<h2>7 Dažniausios Litavimo Pastos Klaidos</h2>
<h3>1. Netinkamas Pastos Tipas Smulkiems Komponentams</h3>
<p>Naudojant Type 3 pastą 0402 komponentams su 0,10 mm trafareto angomis, stambesnės dalelės blokuoja angas ir sukelia netolyginį padengimą. Sprendimas: pereiti prie Type 4 arba Type 5.</p>
<h3>2. Pasta Nenaudojama Iškart po Šildymo</h3>
<p>Jei pasta pasiekė kambario temperatūrą ir nebuvo panaudota per 8 valandas, fliusas pradeda oksiduotis. Rezultatas: blogėja drėkinimas ir atsiranda šaltosios jungtys. Planuokite gamybą taip, kad pasta būtų panaudota per darbo laiką.</p>
<h3>3. Neteisingas Trafareto Storis</h3>
<p>Per storas trafaretas (0,15 mm) ant smulkių padų sukelia tiltelius tarp gretimų jungčių. Per plonas (0,08 mm) ant didelių padų palieka per mažai pastos — jungtys silpnos ir trapios.</p>
<h3>4. Spausdinimo Slėgio Perkrova</h3>
<p>Per didelis raklio (squeegee) slėgis stumia pastą per trafareto angas ir ant plokštės kraštų. Optimalus slėgis: 0,3–0,5 kg/cm raklio ilgio. Greitis: 25–50 mm/s.</p>
<h3>5. Perlydymo Profilio Neatitikimas</h3>
<p>SAC305 reikalauja piko temperatūros 235–250°C su 30–90 sekundžių buvimu virš 217°C (TAL — Time Above Liquidus). SnBi lydiniui piko temperatūra turi būti tik 170–180°C. Lydiniui netinkamas profilis sukelia šaltąsias jungtis arba pakeltus komponentus (tombstoning).</p>
<h3>6. Drėgna Gamybos Aplinka</h3>
<p>Drėgmė virš 70% RH sukelia fliuso absorbciją ir mikro burbuliukus perlydymo metu. Tai matoma kaip tuščios ertmės (voids) BGA kamuoliukuose — <a href="/paslaugos/pcb-surinkimas">rentgeno inspekcija</a> atskleidžia ertmes, kurios viršija IPC-A-610 Class 2 ribą (25% pado ploto).</p>
<h3>7. Pastos Maišymas su Skirtingais Lydiniais</h3>
<p>Maišant SAC305 likučius su SnPb pasta sukuriamas nekontroliuojamas lydinys su netiksliu lydymosi tašku. Rezultatas: neprognozuojama jungčių kokybė ir padidintas defektų lygis. Kiekvienas lydinys turi turėti atskirą indelį ir trafaretą.</p>
<blockquote>
<p>"Dažniausia klaida, kurią matau naujuose projektuose — Type 3 pasta ant 0402 komponentų. Tai tarsi bandytumėte piešti plona linija storu teptuku. Pastos tipas turi atitikti komponentų dydį, kitaip spausdinimo kokybė bus atsitiktinė." – **Hommer Zhao, PCB Lithuania įkūrėjas**</p>
</blockquote>
<h2>Litavimo Pastos Pasirinkimo Algoritmas</h2>
<p>Teisingas pasirinkimas priklauso nuo trijų faktorių: komponentų dydžio, reguliacinių reikalavimų ir gamybos aplinkos.</p>
<h3>Žingsnis 1: Nustatykite Lydinio Tipą</h3>
- Vartojimo elektronika, ES rinka → SAC305 (RoHS privalomas)
- Karinė, kosmoso, tam tikra medicinos → SnPb (RoHS išimtis)
- LED, lanksti PCB, temperatūrai jautrūs → SnBi arba SnBiAg
<h3>Žingsnis 2: Parinkite Dalelių Tipą</h3>
- Smulkiausias komponentas 0603+ → Type 3
- Turi 0402 ar QFN → Type 4
- Turi 0201 ar mikro BGA → Type 5
<h3>Žingsnis 3: Pasirinkite Fliuso Tipą</h3>
- Standartinė gamyba, nereikia valyti → No-clean
- Aukšto patikimumo, valymas priimtinas → Vandeniu plaunamas
- Sunkiai lituojami paviršiai (sena OSP, ENIG) → Vandeniu plaunamas
<h2>Kokybės Kontrolė: Kaip Tikrinti Litavimo Pastos Spausdinimą</h2>
<h3>SPI (Solder Paste Inspection) Sistema</h3>
<p>SPI mašina tikrina kiekvieną plokštę po spausdinimo ir prieš komponentų padėjimą. Ji matuoja tris parametrus:</p>
- Pastos tūris — turi atitikti ±25% nuo nominalaus (IPC-A-610 Class 2)
- Pastos aukštis — turi atitikti ±15% nuo trafareto storio
- Pastos padėtis — poslinkis nuo pado centro neviršija 25% pado pločio
<p>Gamykloje, kurioje SPI sistema atmetė 2% plokščių spausdinimo etape, galutinis defektų lygis sumažėjo nuo 1 200 ppm iki 180 ppm — 6,7 karto pagerėjimas.</p>
<h3>Vizualinė Kontrolė</h3>
<p>Jei SPI sistemos nėra, vizualinė kontrolė pagal IPC-A-610) standartą tikrina: tolygų padengimą, aiškius kraštus, nebuvimą tiltelių ar tuščių padų. Bet vizualinė kontrolė negali matuoti tūrio — tai SPI pranašumas.</p>
<h2>DUK (Dažnai Užduodami Klausimai)</h2>
<p><strong>Kokią litavimo pastą pasirinkti 0402 komponentams ant HDI plokštės?</strong>
Type 4 SAC305 pasta su no-clean fliusu ir 0,10 mm trafaretu. Type 3 nerekomenduojama — per stambios dalelės blokuos trafareto angas ir sukels netolyginį padengimą. Jei plokštėje yra ir 0201 komponentų, reikės Type 5.</p>
<p><strong>Ar galiu naudoti SnPb pastą vartojimo elektronikai ES rinkoje?</strong>
Ne. RoHS direktyva draudžia šviną vartojimo elektronikoje nuo 2006 m. Išimtys taikomos tik medicinos implantams, karinei ir kosmoso įrangai bei tam tikroms automobilių dalims. Už pažeidimą gresia iki 2% metinės apyvartos bauda.</p>
<p><strong>Mano litavimo pasta atskyrė fliusą nuo metalo — ar galima dar naudoti?</strong>
Jei pasta laikyta šaldytuve ir nepasibaigęs galiojimo laikas — taip, po kruopštaus maišymo 2–3 minutes su automatine maišykle (ne rankomis). Jei pasta buvo kambario temperatūroje ilgiau nei 24 valandas — ne, fliuso cheminės savybės pasikeitusios negrįžtamai.</p>
<p><strong>Kiek litavimo pastos reikia 1000 PCB partijai?</strong>
Tai priklauso nuo plokštės dydžio ir komponentų skaičiaus. Orientacinė formulė: viena 500g indelis padengia 800–1200 standartinio dydžio (100×100 mm) plokščių su vidutiniu komponentų tankiu. Pradėkite su vienu indeliu ir sekite sunaudojimą.</p>
<p><strong>Kaip žinoti, ar mano perlydymo profilis teisingas konkrečiai pastai?</strong>
Kiekvienas pastos gamintojas pateikia rekomenduojamą perlydymo profilį techniniame lape. SAC305 standartinis profilis: pašildymas 1,5–2°C/s, mirkymas 150–200°C per 60–90 s, pikas 235–250°C, TAL 30–90 s. Naudokite termoporas ant realios plokštės profiliui patikrinti.</p>
<p><strong>Ar verta investuoti į SPI sistemą mažai gamybai?</strong>
Jei gaminate mažiau nei 100 plokščių per dieną, pilna SPI sistema (€40 000–80 000) gali būti per brangi. Alternatyva: mobili 2D SPI sistema (€8 000–15 000) arba statistinis tikrinimas kas 10-ąją plokštę su SPI nuoma.</p>
<p>*Reikia pagalbos parenkant litavimo pastą jūsų projektui? <a href="/kontaktai">Susisiekite su PCB Lithuania komanda</a> — mūsų inžinieriai rekomenduos optimalų lydinį, fliuso tipą ir trafareto konfigūraciją pagal jūsų BOM ir kokybės reikalavimus.*</p>
<p><strong>Nuorodos</strong>:
- <a href="https://en.wikipedia.org/wiki/Solder_paste">Solder Paste — Wikipedia</a>
- <a href="https://en.wikipedia.org/wiki/Reflow_soldering">Reflow Soldering — Wikipedia</a>
- <a href="https://en.wikipedia.org/wiki/Restriction_of_Hazardous_Substances_Directive">RoHS Directive — Wikipedia</a></p>
<h2>FAQ</h2>
<h3>Q: Koks standartas dažniausiai taikomas PCB surinkimo kokybei?</h3>
<p>Dažniausiai naudojami J-STD-001 proceso reikalavimai ir IPC-A-610 priimtinumo kriterijai, o aukšto patikimumo produktuose aiškiai apibrėžiama Class 2 arba Class 3 riba.</p>
<h3>Q: Kada būtinas AOI, rentgenas ar funkcinis testas?</h3>
<p>AOI praktiškai tampa baziniu reikalavimu SMT partijoms, rentgenas būtinas BGA, QFN ar paslėptoms jungtims, o FCT rekomenduojamas, kai klaidos kaina viršija kelių minučių testavimo laiką vienetui.</p>
<h3>Q: Kiek laiko saugu laikyti MSL 3 komponentus prieš surinkimą?</h3>
<p>Pagal J-STD-033 tipinis MSL 3 floor life yra 168 valandos esant ne daugiau kaip 30 °C ir 60% RH, o viršijus ribą jau reikia kepimo režimo.</p>
<h3>Q: Kada reikia plauti plokštę po litavimo?</h3>
<p>Jei naudojamas vandeninis arba aukšto aktyvumo fliusas, valymas dažnai yra privalomas; no-clean procese plovimas vertinamas pagal SIR, joninės taršos ir konformalinės dangos reikalavimus.</p>
<h3>Q: Kiek reflow ciklų saugu planuoti vienai plokštei?</h3>
<p>Dauguma komponentų kvalifikuojami bent 2-3 reflow ciklams pagal J-STD-020, bet reali riba priklauso nuo paketo, MSL lygio ir maksimalaus peak, kuris dažnai siekia 245-260 °C.</p>
<h3>Q: Kaip sumažinti broką pirmoje partijoje?</h3>
<p>Praktikoje geriausiai veikia NPI paketas iš DFM peržiūros, trafareto analizės, profilio validacijos ir bent 100% AOI arba elektrinio testo pirmiems vienetams.</p>
