SMT Profilis, Azotas ir Proceso Duomenys
Reflow Litavimas Stabiliai PCBA Išeigai
Reflow litavimas yra SMT proceso etapas, kuriame litavimo pasta virsta elektrine ir mechanine jungtimi. PCB Lithuania valdo reflow ne kaip atskirą krosnies operaciją, o kaip visą proceso langą: pastos pasirinkimą, profilio matavimą, BGA/QFN voiding riziką, azoto poreikį, AOI/X-Ray grįžtamąjį ryšį ir NPI paleidimo sprendimus.
6
Reflow Krosnys
SAC305
Lead-Free Lydinys
4
Azoto Krosnys
AOI
Patikra Po Reflow
Santrauka
- Reflow litavimas paverčia SMT pastą patikima elektrine ir mechanine jungtimi.
- Profilis parenkamas pagal PCB masę, komponentų ribas, pastą ir IPC priėmimo klasę.
- Azotas naudingas fine-pitch, BGA, QFN ir aukšto patikimumo lead-free projektuose.
- NPI metu reflow duomenis siejame su SPI, AOI, X-Ray ir FCT rezultatais.
Kada Reflow Profilis Turi Būti Valdomas Kaip Inžinerinis Procesas?
Reflow litavimas yra valdomas temperatūrinis procesas, kuriame SMT pasta pereina per pašildymo, soak, piko ir aušinimo zonas, kad komponentų terminalai susijungtų su PCB padais. Reflow profilis yra temperatūros ir laiko kreivė, kuri turi atitikti pastos duomenų lapą, PCB šiluminę masę ir jautriausių komponentų ribas. SAC305 yra dažnas lead-free lydinys SMT gamyboje, tačiau net ir tas pats lydinys gali elgtis skirtingai ant ENIG, OSP arba HASL paviršių. Todėl geras reflow procesas prasideda ne prie krosnies, o nuo RFQ duomenų, DFM/DFA peržiūros ir pirmos NPI partijos matavimo plano.
Reflow profilį vertiname kartu su paviršinio montavimo technologijos procesu, litavimo pastos charakteristikomis ir IPC priėmimo logika. Praktikoje tai reiškia, kad BGA voiding, QFN wetting, 0201 tombstoning, jungčių plastiko atsparumas ir storų vario zonų šiluminis atsilikimas turi būti svarstomi viename profilio plane, o ne po defekto aptikimo AOI arba X-Ray etape.
Pirkėjui RFQ stadijoje svarbu matyti trade-off: greitesnis profilis gali padidinti throughput, bet jis gali nepakankamai pašildyti sunkias zonas; aukštesnis pikas gali pagerinti wetting, bet rizikuoja plastikinėmis jungtimis arba drėgmės jautriais IC; azotas gali pagerinti lead-free langą, bet ne visada būtinas kaštui jautrioms standartinėms plokštėms. Mes šiuos sprendimus dokumentuojame pagal produkto riziką, o ne pagal vieną universalų receptą.
| Profilio klausimas | Rizika | Gamybinis sprendimas |
|---|---|---|
| Per greitas pašildymas | Tombstoning, komponentų stresas, netolygus fluxo aktyvavimas | Soak lango korekcija ir SPI/AOI defektų žemėlapio peržiūra |
| Per žemas pikas | Nepilnas wetting, head-in-pillow, ribinės BGA jungtys | Termoporų matavimas ant sunkiausių zonų ir pastos datasheet palyginimas |
| Per aukštas pikas | Jungčių deformacija, MSL pažeidimai, PCB spalvos ir patikimumo rizika | Komponentų ribų matrica, kepimo planas ir alternatyvus profilio langas |
Techninės Specifikacijos
Gamybos Galimybės
Proceso Tipas
Lead-free ir pagal poreikį leaded reflow
Tipinė Pasta
SAC305, low-temp, no-clean, water-soluble
Krosnies Valdymas
6 reflow krosnys, oro arba azoto aplinka
Azoto Aplinka
O₂ 500–2500 ppm pagal projekto riziką
Kritiniai Komponentai
BGA, QFN, LGA, 0201, 01005, fine-pitch jungtys
Patikra Po Reflow
AOI, X-Ray BGA/QFN pagal riziką
Standartai
IPC-A-610, IPC-J-STD-001, IPC-7095 BGA gairės
RFQ Duomenys
Gerber/ODB++, BOM, PnP, pastos datasheet, test planas
Privalumai
Kodėl rinktis mus?
Profilio Matavimas Pagal Realų PCB
Naudojame termoporų taškus ant šilumiškai skirtingų zonų, kad profilis atitiktų ne teorinį lapą, o konkrečią plokštės masę ir komponentų ribas.
BGA ir QFN Voiding Kontrolė
Reflow profilį siejame su pastos tūriu, thermal pad apertūromis ir X-Ray rezultatais, kad voiding nebūtų taisomas vien vėlyvu rework.
Azoto Nauda Be Perteklinio Kašto
Azotą siūlome tada, kai jis mažina realią wetting, oksidacijos arba fine-pitch riziką, o ne kaip automatinį priedą kiekvienam SMT užsakymui.
Dvipusio SMT Proceso Planavimas
Pirmos ir antros pusės reflow seką deriname pagal komponentų masę, jautrumą, klijų poreikį ir AOI/X-Ray prieigą po galutinio ciklo.
SPI, AOI ir X-Ray Duomenų Ryšys
Defektų priežastį tikriname per visą grandinę: pasta prieš komponentus, reflow profilis, galutinis vaizdas ir elektrinis testas.
NPI Sprendimas Prieš Seriją
Po pirmos partijos grąžiname aiškų sprendimą: profilis patvirtintas, reikia keisti trafaretą, reikia azoto, reikia X-Ray arba reikia PCB dizaino korekcijos.
Darbo Procesas
Kaip dirbame
1
RFQ ir Šiluminės Rizikos Peržiūra
Peržiūrime PCB storį, vario zonas, komponentų ribas, pastą, paviršiaus apdailą ir priėmimo klasę.
2
Pradinis Profilis ir Termoporos
Parenkame pradinę krosnies programą, termoporų vietas ir matavimo planą sunkiausioms bei jautriausioms zonoms.
3
NPI Paleidimas su SPI/AOI
Pirmą partiją vertiname su SPI, AOI ir X-Ray pagal riziką, kad profilio korekcijos būtų paremtos faktiniais defektais.
4
Serijos Užrakinimas
Patvirtiname krosnies receptą, pastos partiją, valymo intervalą, kontrolės planą ir pakartotinio profilio taisykles.
Taikymo Sritys
Pramonės šakos
SMT prototipai ir NPI partijosBGA, QFN, LGA ir CSP mazgai0201 ir 01005 pasyvų projektaiDvipusis SMT surinkimasPramoninės automatikos PCBAAutomobilių ir EV elektronikaMedicinos ir IoT elektronikos mazgaiTelekomunikacijų ir RF moduliai
Medžiagos ir Parinktys
Pasirinkimo galimybės
SAC305 Lead-Free Reflow
Dažniausias RoHS SMT pasirinkimas, kai reikia stabilaus proceso lango ir įprastos IPC-A-610 priėmimo logikos.
Low-Temp Reflow
Naudojamas temperatūrai jautriems komponentams arba dvipusiam SMT, kai antras ciklas neturi perkaitinti pirmos pusės.
Azoto Reflow
Mažina oksidaciją ir padeda fine-pitch, BGA/QFN bei aukšto patikimumo lead-free projektams, kai oro procesas per siauras.
BGA Profilio Validacija
Derina pastos kiekį, piko temperatūrą, time-above-liquidus ir X-Ray voiding rezultatą prieš patvirtinant seriją.
Dvipusio SMT Sekos Valdymas
Pirmos ir antros pusės komponentai planuojami pagal masę, pakartotinį šildymą ir galutinę inspekcijos prieigą.
Autoriaus Kompetencija
Hommer Zhao, PCB Lithuania įkūrėjas ir generalinis direktorius, dirba su PCB, PCBA, kabelių ir box build projektais Europos OEM.
DUK
Dažnai užduodami klausimai
Kuo reflow litavimas skiriasi nuo banginio arba selektyvaus litavimo?
Reflow litavimas skirtas SMT komponentams, kai litavimo pasta jau yra atspausdinta ant PCB padų, o pick-and-place įranga sudėjo komponentus. Banginis litavimas dažniau naudojamas THT komponentams, kai visa plokštės pusė praeina per lydmetalio bangą. Selektyvus litavimas tinka THT jungtims arba dideliems komponentams, kurių negalima saugiai leisti per bangą. Tipiniame mišriame projekte reflow atliekamas pirmas, tada THT jungtys lituojamos banginiu arba selektyviu procesu pagal IPC-J-STD-001 logiką.
Kokius duomenis reikia pateikti reflow profilio paruošimui?
Reflow profiliui reikia Gerber arba ODB++, BOM, Pick-and-Place, pastos duomenų lapo, PCB storio, paviršiaus apdailos, sunkiausių šiluminių zonų ir jautrių komponentų ribų. Jei plokštėje yra BGA, QFN, dideli ekranavimo gaubtai, elektrolitiniai kondensatoriai arba plastikinės jungtys, reikia aiškiai nurodyti jų didžiausią leistiną temperatūrą. NPI partijai naudinga pateikti ir priėmimo klasę, pavyzdžiui IPC-A-610 Class 2 arba Class 3, nes profilis turi palaikyti ne tik gražią jungtį, bet ir patikimą procesą.
Ar azoto reflow visada būtinas?
Azoto reflow nėra būtinas kiekvienam SMT projektui, bet jis naudingas, kai reikia mažesnės oksidacijos, geresnio wetting, stabilesnio fine-pitch proceso arba mažesnės voiding rizikos BGA ir QFN zonose. Standartinėms FR-4 plokštėms su 0603/0402 pasyviais ir įprastais SOIC dažnai pakanka oro atmosferos, jei pasta, paviršiaus apdaila ir profilis stabilūs. Mes azotą rekomenduojame pagal riziką: komponentų pitch, lydmetalio tipą, priėmimo klasę, rework kainą ir lauko patikimumo reikalavimą.
Kaip valdote dvipusį reflow procesą?
Dvipusiam reflow procesui pirmiausia vertiname komponentų masę, kritinių dalių vietą ir antros pusės temperatūrinį poveikį pirmo ciklo jungtims. Maži komponentai dažniausiai išlieka vietoje dėl paviršiaus įtempimo, bet sunkios jungtys, ekranavimo gaubtai arba transformatoriai gali reikalauti klijų, proceso sekos pakeitimo arba THT alternatyvos. Dvipusiam SMT projektui dažnai naudojame skirtingą pirmos ir antros pusės komponentų planą, o po antro ciklo tikriname AOI ir, jei yra BGA/QFN, X-Ray rezultatus.
Kaip reflow susijęs su tiekimo grandinės konsolidavimu?
Reflow litavimas tampa vertingesnis, kai tiekėjas valdo ne vien krosnį, bet ir PCB, komponentų tiekimą, pastą, SPI, AOI, X-Ray ir FCT. Pramoninės įrangos projektuose klientui padedame pereiti nuo atskirų tiekėjų prie platesnio modelio, kuris apima kritinio IC (pvz., STM32 šeimos mikrovaldiklio) tiekimą, PCB/PCBA gamybos integraciją ir kelių kategorijų tiekimo konsolidaciją. Toks modelis sumažina situaciją, kai pastos, komponento ar testavimo problema klaidingai perkeliama kitam tiekėjui.
Susijusios Paslaugos
Taip pat siūlome
Litavimo Pastos Spausdinimas
Pastos tūris ir trafareto apertūros nustato, kokį reflow langą realiai galima pasiekti.
Sužinoti daugiauSPI Tikrinimas
SPI parodo pastos tūrį prieš reflow ir padeda atskirti spausdinimo klaidą nuo profilio problemos.
Sužinoti daugiauSMT Surinkimas
Pilnas SMT procesas nuo pastos ir pick-and-place iki reflow, AOI ir elektrinio testavimo.
Sužinoti daugiauBGA Litavimas
BGA projektams reflow profilis, pastos kiekis ir X-Ray voiding kontrolė turi būti valdoma kartu.
Sužinoti daugiauX-Ray Tikrinimas
Paslėptoms BGA/QFN jungtims X-Ray patvirtina, ar reflow profilis suformavo priimtiną litavimo geometriją.
Sužinoti daugiauAptarnaujamos Pramonės Šakos
Automobilių ElektronikaMedicinos ĮrangaPramoninė AutomatikaRobotikaVartojimo ElektronikaTelekomunikacijos
Visos pramonės šakosNemokami Inžineriniai Įrankiai
Gerber PeržiūraPCB Kainos SkaičiuoklėImpedanso SkaičiuoklėVielos SkaičiuoklėRezistoriaus KodasOmo Dėsnis
Visi įrankiai

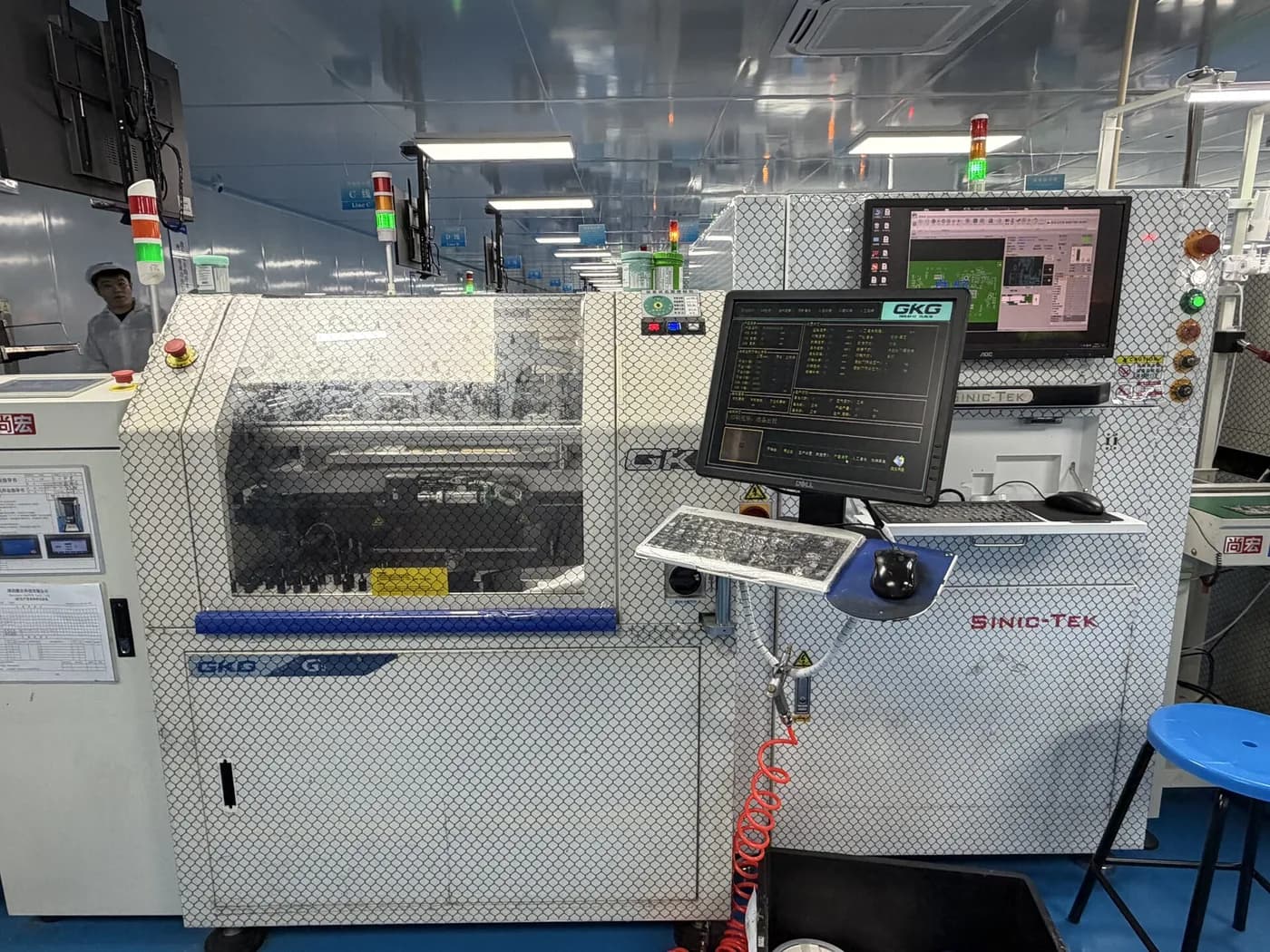

Tiesiai iš WellPCB gamyklos Šendžene
