PCB Trafaretai Stabilesniam SMT Paleidimui
PCB trafaretas lemia, kiek litavimo pastos realiai atsiduria ant pado, todėl jis tiesiogiai veikia bridging, voiding, tombstoning ir pirmo paleidimo išeigą. PCB Lithuania siūlo SMT trafaretų gamybą su apertūrų peržiūra, lazeriniu pjovimu, elektropoliravimu ir step stencil parinktimis, kad NPI komanda gautų ne tik išpjautą lakštą, bet ir procesui pritaikytą įrankį.
Kada SMT Trafaretas Yra Kritinis, O Ne Tiesiog Pirkimo Eilutė?
SMT trafaretas dažnai užsakomas paskutinę minutę, kai Gerber ir BOM jau patvirtinti, tačiau būtent čia prasideda daug pasikartojančių surinkimo problemų. Jei apertūros paliekamos 1:1 be realios analizės, smulkūs pasyvai gali gauti per daug arba per mažai pastos, QFN thermal pad'ai gali sukelti komponento plūduriavimą, o BGA zonos gali generuoti voiding, kurio vėliau nebeišsprendžia vien reflow profilio korekcija. Todėl mūsų PCB trafaretų paslauga sujungia gamybą su praktine SMT inžinerija: peržiūrime pado geometriją, numatomą trafareto storį, komponentų miksą ir pirmos partijos tikslą.
Ši paslauga ypač vertinga, kai vienoje plokštėje dera 0201 arba 01005 pasyvai, QFN, BGA, stambios jungtys ir termiškai reiklūs komponentai. Tokiuose projektuose universalus 120 μm trafaretas ne visada yra saugus pasirinkimas. Kartais reikia plonesnio bendro storio, kartais apertūrų sumažinimo, o kartais lokalaus step-up arba step-down sprendimo. PCB Lithuania komandai trafaretas yra proceso lango dalis kartu su panelizacija, SPI, AOI ir reflow profiliu, todėl pateikiame rekomendacijas ne tik dėl plieno lakšto, bet ir dėl to, kaip trafaretas paveiks realų SMT surinkimo stabilumą.
Techninės Specifikacijos
Gamybos Galimybės
Privalumai
Kodėl rinktis mus?
Apertūrų Peržiūra Prieš Gamybą
Prieš paleisdami trafaretą peržiūrime, ar pado geometrija, thermal pad zonos ir smulkių komponentų kiekis nereikalauja apertūrų mažinimo, window pane ar home plate korekcijų.
Framed ir Frameless Variantai
Galime tiekti tiek ekonominius frameless trafaretus prototipams, tiek framed variantus stabiliai serijinei gamybai automatinėse spausdintuvėse.
Step Stencil Mišriems Dizainams
Kai plokštėje kartu yra labai smulkūs SMT ir dideli terminalai, parenkame step-up arba step-down zonas, kad pastos tūris būtų kontroliuojamas pagal realų komponentų miksą.
Nano Danga Geresniam Release
Nano coating sumažina pastos prilipimą prie apertūrų sienelių ir padeda stabilizuoti spausdinimą ties smulkiomis geometrijomis bei aukštesnės klampos pastomis.
SPI ir NPI Logikos Suderinimas
Trafareto rekomendacijas deriname su planuojamu SPI tikrinimu, kad pirmoji partija duotų naudingą grįžtamąjį ryšį, o ne tik defektų statistiką be aiškios priežasties.

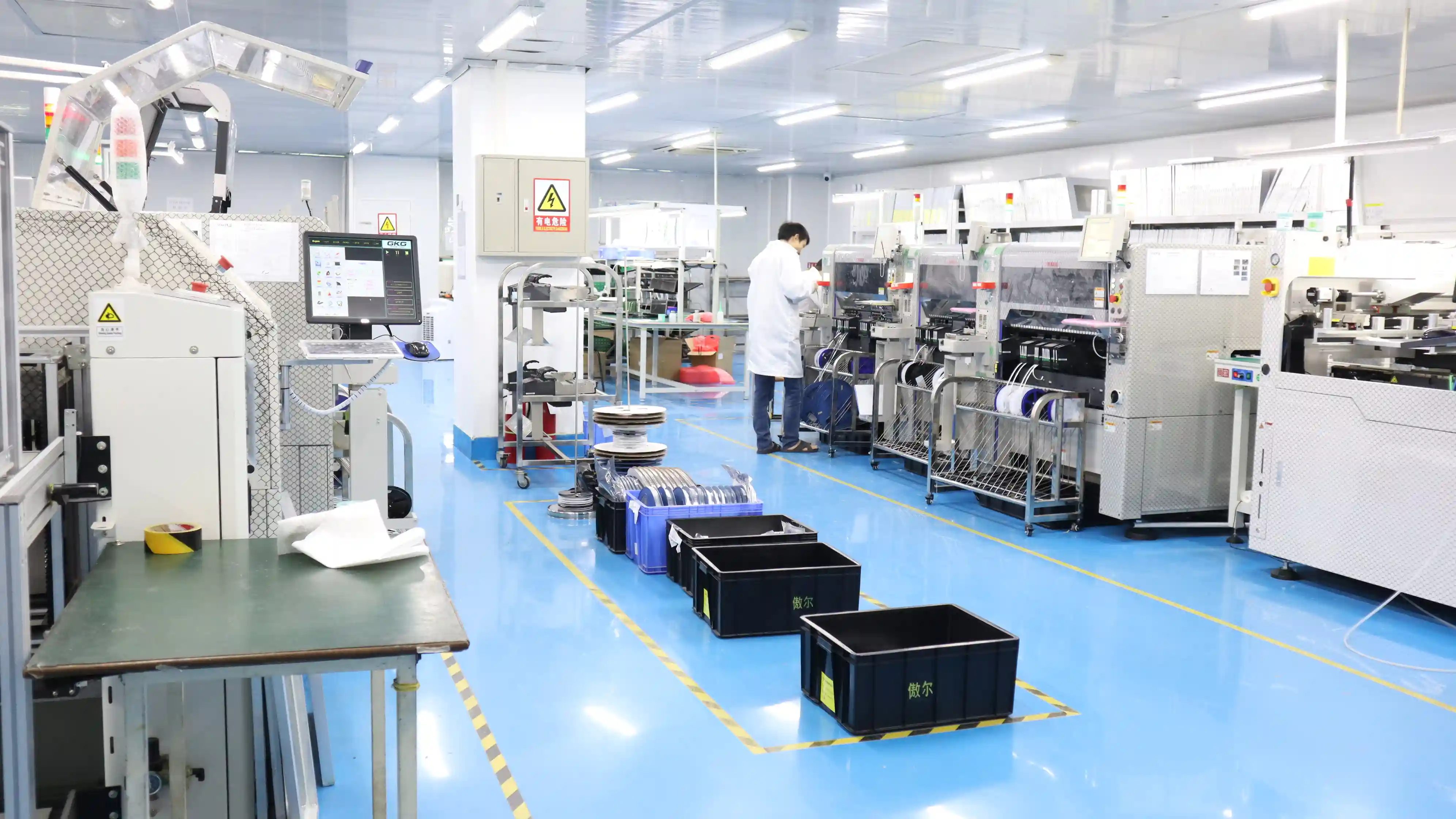

Vienas Tiekėjas PCB, Trafaretui ir Surinkimui
Kai bare board, trafaretas ir SMT surinkimas planuojami vienoje grandinėje, mažėja rizika, kad viena komanda patvirtins padus, o kita vėliau kovos su netinkamu pastos tūriu.
Darbo Procesas
Kaip dirbame
Duomenų Peržiūra
Įvertiname Gerber paste sluoksnius, komponentų tipą, tikslinį trafareto storį ir ar projektui reikia standartinio ar step stencil sprendimo.
Apertūrų Optimizavimas
Prireikus koreguojame aperture reduction, QFN thermal pad langus, BGA ir fine-pitch zonas, kad trafaretas atitiktų realų proceso langą.
Lazerinis Pjovimas ir Apdaila
Trafaretas gaminamas iš nerūdijančio plieno, po pjovimo atliekamas elektropoliravimas ir, jei reikia, nano dangos padengimas.
Pristatymas ir Paleidimo Rekomendacijos
Kartu su trafaretu pateikiame bazines rekomendacijas dėl pastos spausdinimo, storio ir kritinių vietų, kurias verta stebėti pirmoje partijoje.
Taikymo Sritys
Pramonės šakos
Medžiagos ir Parinktys
Pasirinkimo galimybės
Standartinis Lazerinis Trafaretas
Dažniausias pasirinkimas 100-120 μm storiui, skirtas daugumai SMT NPI ir serijinių projektų.
Step Stencil
Naudojamas tada, kai skirtingoms plokštės zonoms reikia skirtingo pastos tūrio ir vieno bendro storio nepakanka.
Nano Coated Trafaretas
Tinka smulkioms apertūroms ir projektams, kuriuose svarbus stabilesnis pastos release bei mažesnis valymo dažnis.
Frameless Prototipinis Trafaretas
Ekonomiškas variantas mažoms partijoms ir greitam dizaino validavimui prieš serijinį paleidimą.
DUK
Dažnai užduodami klausimai
Koks trafareto storis dažniausiai tinka standartiniam SMT projektui?
Kada reikia step stencil vietoje standartinio trafareto?
Ar galite peržiūrėti apertūras prieš gamybą?
Kuo skiriasi framed ir frameless SMT trafaretai?
Kokius failus reikia pateikti trafareto užsakymui?
