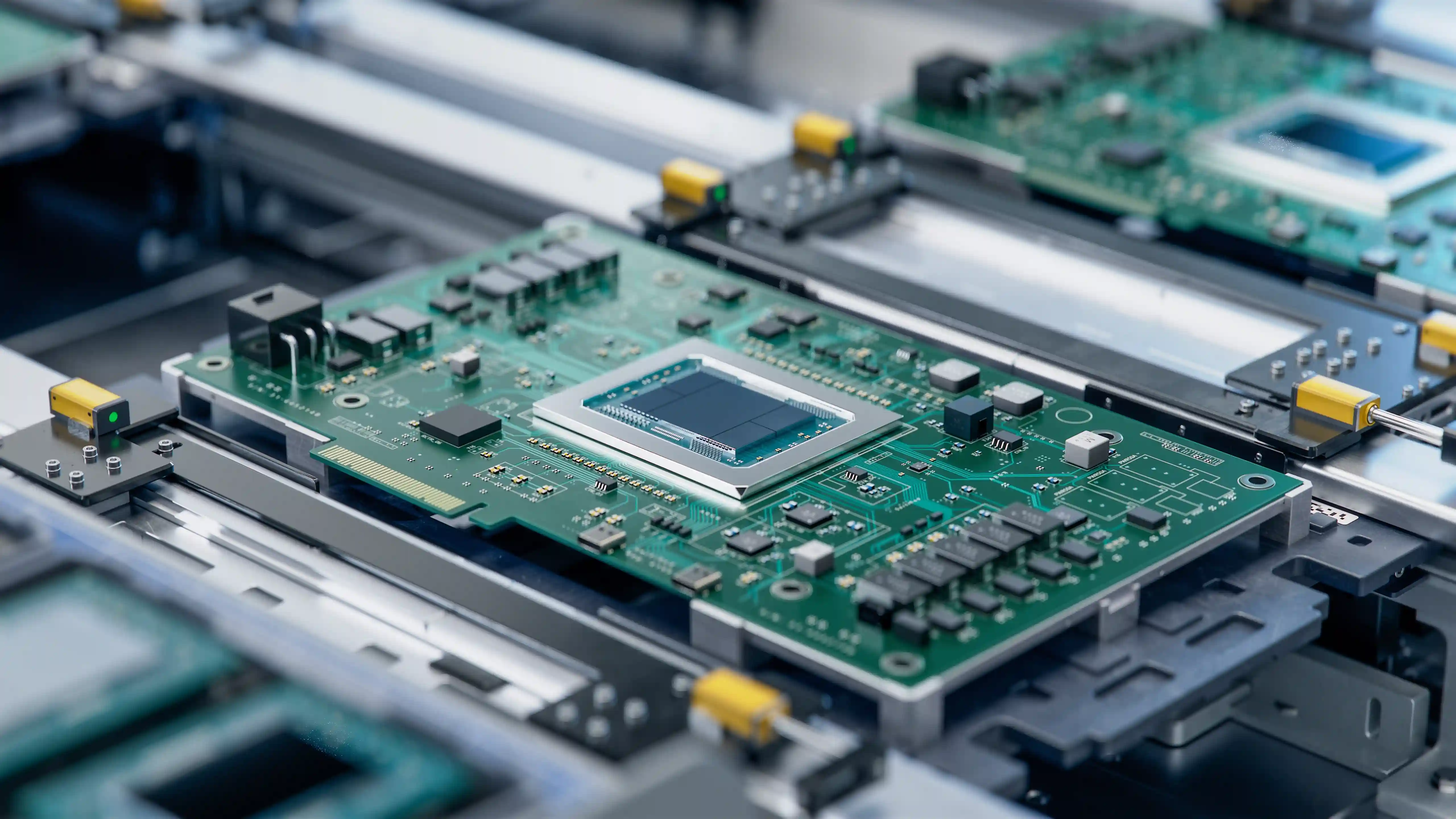

Kodėl RoHS PCB Užsakymuose Yra Daugiau Nei "Lead-Free" Lipdukas
RoHS atitiktis dažnai supaprastinama iki vieno klausimo: ar plokštė lituojama be švino? Toks požiūris pavojingas, nes reali PCB arba PCBA atitiktis priklauso nuo visų homogeniškų medžiagų: laminato, vario dangų, paviršiaus apdailos, litavimo pastos, komponentų, kabelių, korpuso plastikų, dažų, klijų ir net etikečių. Vienas netinkamas jungties plastikas gali sugadinti viso elektronikos gaminio atitiktį.
Europos Komisijos RoHS informacija aiškiai sieja direktyvą su pavojingų medžiagų ribojimu elektros ir elektroninėje įrangoje. PCB pirkėjui tai reiškia, kad "RoHS compliant" turi būti valdoma kaip tiekimo grandinės ir gamybos procesas, o ne kaip paskutinis dokumentas prieš išsiuntimą. Tai aktualu PCB gamybai, PCB surinkimui, komponentų tiekimui ir galutiniam surinkimui.
Lietuvos įmonėms RoHS ypač svarbus tada, kai produktas keliauja į ES rinką su CE žymėjimu. Jei tiekėjas negali parodyti medžiagų deklaracijų, CoC, komponentų RoHS statuso ir proceso atskyrimo nuo švino turinčios gamybos, rizika atsiranda dar prieš pirmą pardavimą.
RoHS atitiktis PCBA projekte nėra vien litavimo pastos pasirinkimas. Ji turi apimti 100 % BOM pozicijų, PCB paviršiaus apdailą, plastikinius korpusus, kabelius ir bet kokią remonto medžiagą, kuri liečia gaminį.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Ką RoHS Reikalauja Elektronikos Gaminiams
RoHS riboja pavojingas medžiagas elektros ir elektroninėje įrangoje. Praktikoje dažniausiai kalbama apie dešimt medžiagų grupių, tarp jų šviną, kadmį, gyvsidabrį, šešiavalentį chromą, PBB, PBDE ir keturis ftalatus. Daugumai medžiagų taikoma 0,1 % masės riba homogeniškoje medžiagoje, o kadmiui taikoma 0,01 % riba.
Svarbiausias žodis čia yra "homogeniška medžiaga". Tai nereiškia viso gaminio svorio. Jei mažas plastikinis jungties korpusas viršija ribą, negalima jo paslėpti už sunkesnio metalinio korpuso arba didelės FR-4 plokštės. Vertinamas atskiras medžiagos sluoksnis ar dalis, kurios neįmanoma mechaniškai išskirti į skirtingas medžiagas.
RoHS apžvalga pabrėžia, kad ribojamos medžiagos taikomos elektros ir elektroninei įrangai, o ne tik atskiroms plokštėms. Todėl pirkėjui verta skirti dokumentuotą RoHS kontrolę nuo bendro tiekėjo pažado.
Kur PCB ir PCBA Grandinėje Atsiranda RoHS Rizika
PCB projektas turi kelis sluoksnius, kuriuose gali atsirasti neatitiktis. Pirmas yra pati spausdintinė plokštė: laminatas, solder mask, silkscreen, ENIG, HASL, OSP ar kita paviršiaus apdaila. Antras yra surinkimo procesas: litavimo pasta, viela, fliusas, banginis litavimas, selektyvus litavimas ir rework. Trečias yra BOM: IC, pasyvai, jungtys, relės, ekranavimo detalės, kabeliai ir mechaninės dalys.
Dažna klaida yra patikrinti tik pagrindinius elektroninius komponentus, bet pamiršti pagalbines dalis. RoHS rizika dažnai slypi plastikuose, kabelių izoliacijoje, klijuose, potting mišiniuose, termovamzdeliuose arba pigiose jungtyse iš brokerių. Jei produktas yra box build arba korpuso surinkimas, RoHS kontrolė turi apimti ir varžtus, etiketes, laidų pynes bei korpuso medžiagas.
RoHS, Lead-Free ir CE: Kuo Skiriasi Šios Sąvokos
Pirkimų komandose RoHS ir lead-free dažnai vartojami kaip sinonimai. Jie susiję, bet nėra tas pats. Lead-free paprastai reiškia švino neturinčią litavimo ir paviršiaus apdailos strategiją. RoHS apima platesnį ribojamų medžiagų sąrašą. CE yra atitikties ženklinimo sistema, kurioje RoHS gali būti viena iš taikomų direktyvų, priklausomai nuo produkto tipo.
| Sąvoka | Ką reiškia | PCB/PCBA pavyzdys | Ko nepakanka | Tipinis dokumentas |
|---|---|---|---|---|
| Lead-free | Švino neturintis litavimas arba apdaila | SAC305 pasta, ENIG, lead-free HASL | Neįrodo ftalatų ar PBB/PBDE kontrolės | Solder alloy CoC |
| RoHS compliant | Ribojamų medžiagų kontrolė homogeniškose medžiagose | PCB, komponentai, kabeliai, plastikai | Vien tiekėjo žodinio patvirtinimo | RoHS deklaracija, CoC |
| CE | Produkto atitikties ženklinimas ES rinkai | Valdiklis, IoT įrenginys, maitinimo modulis | Vien PCB gamintojo RoHS pažymos | EU Declaration of Conformity |
| REACH | Cheminių medžiagų reguliavimo sistema | SVHC klausimynai komponentams ir plastikams | Neuždengia visų RoHS pareigų | REACH/SVHC deklaracija |
| IPC kokybė | Gamybos priimtinumo ir proceso kriterijai | IPC-A-610 Class 2 arba Class 3 | Nėra teisės aktų atitikties įrodymas | Inspekcijos ataskaita |
| Medžiagų analizė | Laboratorinis patikrinimas | XRF atranka arba cheminė analizė | Nepakeičia tiekimo grandinės kontrolės | Testo protokolas |
Ši skirtis svarbi RFQ etape. Jei užklausoje parašyta tik "lead-free", tiekėjas gali parinkti bešvinę pastą, bet nepatikrinti viso BOM. Jei parašyta "RoHS compliant assembly with component declarations", lūkestis tampa daug aiškesnis.
RoHS Reikalavimai BOM Sourcing Procese
Didžiausia RoHS rizika dažnai atsiranda ne SMT linijoje, o pirkimų etape. BOM gali turėti 30, 300 ar 1200 pozicijų, ir kiekviena jų turi savo gamintojo reviziją, pakuotę, lifecycle statusą ir atitikties deklaraciją. Jei alternatyvos įvedamos nevaldomai, RoHS statusas gali pasikeisti net tada, kai MPN atrodo beveik identiškas.
Geras komponentų tiekimo procesas turi tikrinti bent penkis dalykus: gamintojo RoHS deklaraciją, lead finish, MSL ir reflow temperatūros suderinamumą, REACH/SVHC statusą ir galimas išimtis. Tai ypač svarbu senesniems produktams, kuriuose dar naudojami legacy komponentai arba remontui skirti pakaitalai.
Kai BOM turi daugiau nei 100 eilučių, RoHS kontrolė turi būti automatizuota arba bent struktūruota. Rankinis "atrodo tinkama" vertinimas dažniausiai praleidžia jungtis, kabelius, ekranavimo dalis ir mechaninius priedus.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Gamybos Procesas: Litavimas, Temperatūra ir Atskyrimas
RoHS PCBA dažniausiai naudoja lead-free litavimo procesą, todėl reflow profilis skiriasi nuo SnPb proceso. SAC lydiniai turi aukštesnę lydymosi temperatūrą, o praktinis peak dažnai patenka į 245-260 °C langą, priklausomai nuo komponentų ir plokštės masės. Tai kelia daugiau šiluminės įtampos komponentams, BGA paketams, plastikams ir storoms vario plokštėms.
Dėl to RoHS nėra tik aplinkosaugos klausimas. Tai ir gamybos patikimumo klausimas. Reikia suderinti SMT surinkimo profilį, MSL valdymą, trafareto apertūras, BGA rentgeno kontrolę ir rework metodą. Jei tas pats cechas vykdo ir SnPb, ir lead-free darbus, būtinas aiškus medžiagų, įrankių, litavimo vonių ir remonto zonų atskyrimas.
Praktikoje verta prašyti tiekėjo nurodyti, kokia pasta naudojama, ar banginio litavimo vonia dedikuota lead-free procesui, kaip valdoma rework viela ir ar operatorių darbo vietose nėra mišrių medžiagų. Viena netinkama remonto viela gali sugadinti visą partiją.
Kada RoHS Išimtys Gali Būti Leistinos
Ne visi elektronikos produktai turi vienodą RoHS kelią. Kai kuriais atvejais taikomos išimtys, pavyzdžiui tam tikriems aukštos temperatūros litams, specialioms stiklo ar keramikos medžiagoms, medicinos ar pramonės įrangos komponentams pagal galiojančius sąrašus. Tačiau išimtis nėra patogus būdas apeiti reikalavimus. Ji turi būti konkreti, dokumentuota ir susieta su produktu.
Jei tiekėjas sako "naudojame RoHS exemption", reikia prašyti tikslaus išimties numerio, taikymo srities, galiojimo statuso ir produkto dalies, kuriai ji taikoma. Netinkamai pritaikyta išimtis yra blogiau nei neatitiktis, nes ji sukuria klaidingą saugumo jausmą deklaracijoje.
Tai ypač aktualu medicinos įrangai, pramoninei automatikai ir ilgo gyvavimo ciklo produktams. Jei modulis gaminamas 7-10 metų, šiandien galiojanti išimtis gali pasikeisti projekto gyvavimo metu.
Kokius Dokumentus Reikia Gauti Iš PCB Tiekėjo
RoHS dokumentai turi būti pakankami audituojamam keliui nuo BOM iki gatavo gaminio. Minimalus paketas prototipui gali būti paprastesnis, bet serijai reikalinga griežtesnė struktūra.
| Dokumentas | Kada reikalingas | Ką turi rodyti | Praktinė riba |
|---|---|---|---|
| PCB RoHS deklaracija | Kiekvienai plokštės revizijai | Laminatas, solder mask, paviršiaus apdaila | Sutapti su revizija 100 % |
| Komponentų RoHS statusas | Turnkey PCBA ir BOM sourcing | MPN, gamintojas, lead finish, išimtys | Tikrinti visas BOM eilutes |
| Solder paste CoC | SMT ir rework procesui | Lydinio tipas, partija, galiojimas | Lot numeris turi būti atsekamas |
| CoC / CoA | Serijinėms partijoms | Partijos, kiekiai, atitikties pareiškimas | Susieti su PO ir lot |
| XRF arba lab testas | Rizikos komponentams | Medžiagos atrankos rezultatai | Naudoti, kai šaltinis neaiškus |
| Change control įrašai | Ilgalaikei gamybai | Alternatyvos ir medžiagų keitimai | Patvirtinti prieš pirkimą |
Jei produktas bus sertifikuojamas, šiuos dokumentus reikia rinkti nuo pirmos pilotinės partijos. Vėliau surinkti RoHS įrodymus iš 6 mėnesių senumo komponentų pirkimų yra lėta ir brangu.
Praktinis RFQ Kontrolinis Sąrašas
RoHS klausimus verta įtraukti tiesiai į RFQ, nes po kainos patvirtinimo juos spręsti sunkiau. Trumpas kontrolinis sąrašas padeda išvengti neaiškumų:
- Ar visa PCB ir PCBA partija bus RoHS compliant pagal ES reikalavimus?
- Ar naudojama lead-free paviršiaus apdaila: ENIG, OSP, immersion silver, immersion tin arba lead-free HASL?
- Ar visi BOM komponentai tikrinami pagal gamintojo RoHS deklaracijas?
- Ar alternatyvos bus naudojamos tik gavus kliento patvirtinimą?
- Ar rework atliekamas tik su lead-free medžiagomis?
- Ar tiekėjas gali pateikti CoC, solder paste lot ir komponentų atsekamumą?
- Ar yra išimčių, ir jei taip, kurios produkto dalys jas naudoja?
- Ar galimas XRF patikrinimas rizikos komponentams?
Toks klausimynas neturi sulėtinti projekto. Priešingai, jis sutrumpina derinimą, nes tiekėjas iš karto mato, kad reikia ne tik pagaminti plokštę, bet ir pateikti audituojamą atitikties paketą.
Geras RoHS RFQ turi būti konkretus: "RoHS compliant PCBA, lead-free process, BOM declarations, no substitutions without approval". Tokia viena eilutė sutaupo daugiau laiko nei dešimt vėlesnių laiškų po audito pastabos.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Dažniausios RoHS Klaidos PCB Projektuose
Pirma klaida yra manyti, kad RoHS patvirtina tik PCB fabrikas. Jei tiekiama surinkta PCBA, atsakomybė plečiasi į visą BOM ir surinkimo medžiagas. Antra klaida yra priimti komponentų alternatyvas be naujos deklaracijos. Trečia klaida yra maišyti SnPb ir lead-free remontą toje pačioje darbo vietoje.
Ketvirta klaida yra palikti RoHS klausimą tik kokybės skyriui. Pirkimai, inžinerija ir gamyba turi jį valdyti kartu. Inžinerija nustato medžiagų ir komponentų reikalavimus, pirkimai tikrina tiekėjus, gamyba saugo proceso discipliną, o kokybė renka įrodymus.
Penkta klaida yra neatskirti prototipo nuo serijos. Prototipui kartais naudojamos greitos alternatyvos, bet jei tos alternatyvos patenka į pilotinę partiją be dokumentų, vėliau CE arba kliento auditas tampa skausmingas.
RoHS ir Patikimumas: Ką Verta Patikrinti Papildomai
Lead-free procesas turi aukštesnį terminį langą, todėl patikimumo tikrinimas turi būti pritaikytas produktui. Paprastai verta peržiūrėti BGA voiding, QFN wetting, storų vario zonų temperatūros balansą, didelių jungčių litavimo kokybę ir komponentų MSL istoriją. Jei produktas naudos konformalinį padengimą arba PCB potting, reikia patikrinti ir dangų RoHS bei cheminį suderinamumą.
RoHS suderinamumas neturi mažinti gaminio patikimumo. Tinkamai parinktas profilis, pastos tipas ir inspekcijos planas leidžia pasiekti stabilų Class 2 ar Class 3 rezultatą pagal IPC elektronikos standartų kontekstą. Problemos prasideda tada, kai RoHS laikomas tik deklaracija, o ne procesu.
Nuorodos
FAQ
Ar RoHS compliant PCB automatiškai reiškia RoHS compliant PCBA?
Ne. RoHS compliant PCB apima tik pačią plokštę: laminatą, solder mask ir paviršiaus apdailą. RoHS compliant PCBA turi apimti 100 % BOM pozicijų, litavimo medžiagas, rework procesą ir visas papildomas mechanines ar kabelines dalis.
Kokia yra pagrindinė švino riba pagal RoHS?
Dažniausiai taikoma švino riba yra 0,1 % pagal homogeniškos medžiagos masę. Kadmiui taikoma griežtesnė 0,01 % riba. Todėl vertinamas ne visas gaminio svoris, o atskiros medžiagos dalys.
Ar lead-free litavimas visada pakankamas RoHS atitikčiai?
Ne. Lead-free litavimas pašalina vieną svarbią riziką, bet RoHS taip pat riboja gyvsidabrį, kadmį, šešiavalentį chromą, PBB, PBDE ir ftalatus. Plastikinė jungtis arba kabelio izoliacija gali būti problema net tada, kai litavimas yra 100 % bešvinis.
Kokius RoHS dokumentus reikia prašyti iš PCB surinkėjo?
Serijai verta prašyti PCB RoHS deklaracijos, komponentų RoHS statuso, solder paste CoC, partijos CoC, alternatyvų patvirtinimų ir, rizikos atvejais, XRF arba laboratorinio testo. Bent 6 dokumentų paketas leidžia audituoti grandinę nuo BOM iki išsiuntimo.
Ar RoHS taikomas prototipams?
Jei prototipas skirtas tik vidiniam bandymui, teisinė situacija gali skirtis nuo rinkai pateikiamo produkto. Tačiau techniniu požiūriu verta naudoti RoHS procesą nuo pirmos pilotinės partijos, nes perėjimas nuo SnPb prototipo prie lead-free serijos gali pakeisti reflow profilį ir litavimo kokybę.
Kaip RoHS veikia reflow temperatūrą?
Lead-free SAC procesai dažnai turi 245-260 °C peak langą, priklausomai nuo komponentų ir PCB masės. Tai aukščiau nei klasikinis SnPb procesas, todėl reikia tikrinti MSL, plastikus, BGA/QFN paketus ir storas vario zonas.
Išvada
RoHS atitiktis PCB ir PCBA užsakymuose turi būti valdoma nuo RFQ, o ne tik prieš išsiuntimą. Aiškus BOM tikrinimas, lead-free procesas, dokumentų paketas ir pakeitimų kontrolė sumažina CE, audito ir tiekimo grandinės riziką.
