Kodėl PCB Gręžimas Lemia Galutinio Produkto Kokybę
Gamykla A užsakė 8 sluoksnių HDI plokštes su 0,2 mm mikrovijomis. Po gręžimo paaiškėjo, kad 12% skylių viršijo leistinas tolerancijas — visa 2400 vienetų partija buvo atmesta. Gamykla B identišką projektą pagamino su lazeriu: 99,7% skylių atitiko IPC-6012 3 klasės reikalavimus, siunta pristatyta laiku. Skirtumas nebuvo pinigai ar įranga — tai buvo gręžimo metodo pasirinkimas ir proceso parametrų kontrolė.
PCB gręžimas sudaro 30–40% visos gamybos laiko trukmės ir tiesiogiai veikia elektrinį jungiamumą tarp sluoksnių. Kiekviena skylė turi tapti patikimu elektriniu kanalu po vario galvanizavimo. Nuo skylės sienelės šiurkštumo, diametro tikslumo ir pozicijos paklaidos priklauso, ar galutinis produktas veiks stabiliai dešimtmečius, ar suges per mėnesį.
"Per 15 metų gamybos patirties esu matęs vieną dėsningumą: 80% grąžintų plokščių turėjo vijos patikimumo problemą. Beveik kaskart priežastis slypi gręžimo etape — per didelė skylės sienelės šiurkštumas, neteisingas santykis tarp gylio ir diametro arba grąžto susidėvėjimas." – Hommer Zhao, PCB Lithuania įkūrėjas
Mechaninis Gręžimas: Pramonės Darbo Arklys

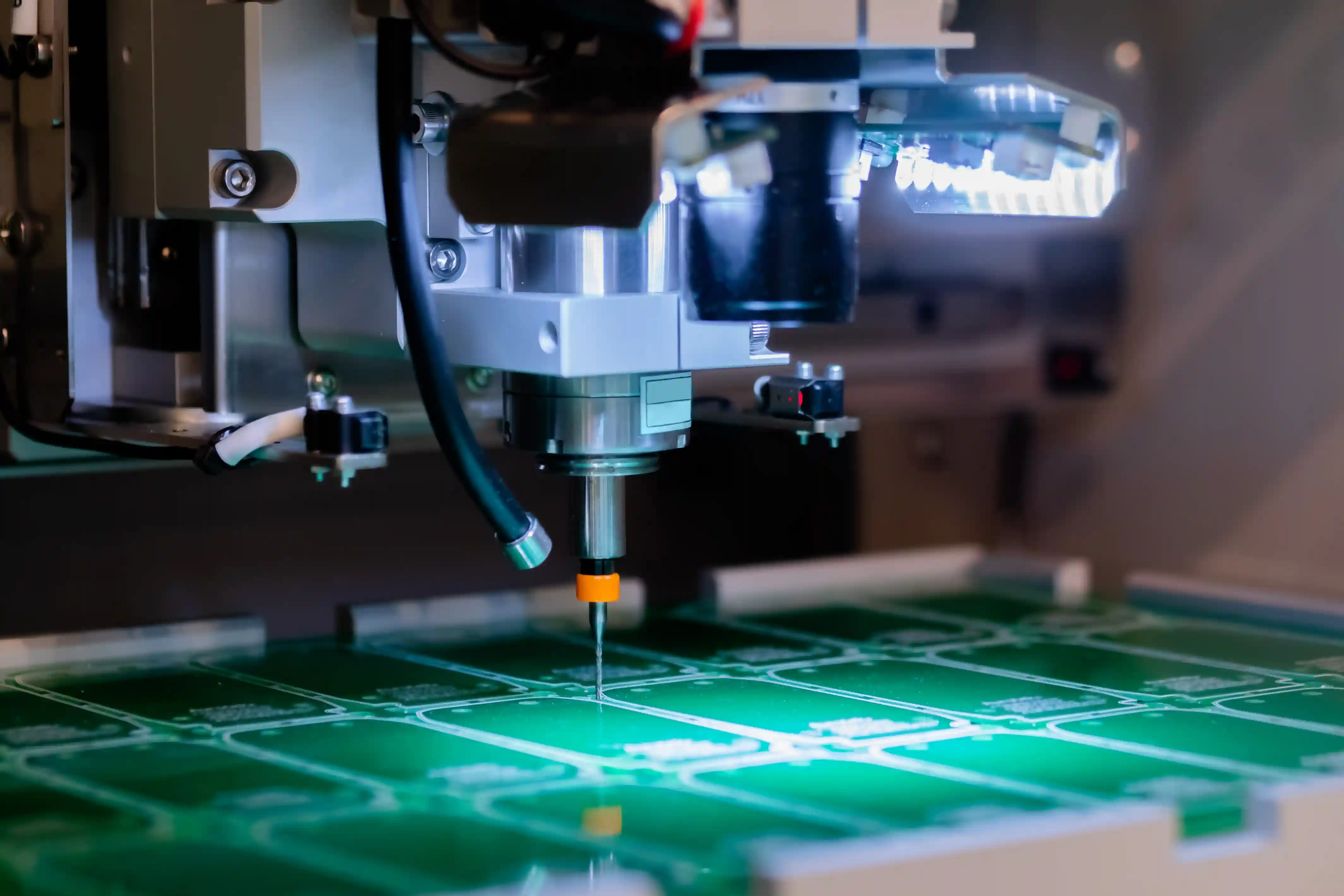

Mechaninis gręžimas naudoja kietojo lydinio (volframo karbido) grąžtus, sukamus 80 000–300 000 aps/min greičiu CNC staklėse. Šis metodas dominuoja standartinėje PCB gamyboje, nes užtikrina aukštą našumą ir priimtiną kainą skylėms nuo 0,15 mm diametro.
Kada Rinktis Mechaninį Gręžimą
Mechaninis gręžimas yra optimalus pasirinkimas standartinėms per visą storį skylėms (through-hole), kai skylės diametras viršija 0,15 mm. Automobilių elektronikoje, pramoninėse valdymo sistemose ir buitinėje elektronikoje šis metodas užtikrina pakankamą tikslumą ir ekonomišką gamybą. Gamybos greitis siekia 300–800 skylių per minutę, priklausomai nuo medžiagos tipo ir grąžto diametro.
Pagrindiniai Mechaninio Gręžimo Parametrai
| Parametras | Standartinė PCB (FR-4) | HDI PCB | Storasienė PCB |
|---|---|---|---|
| Suklio greitis | 80 000–150 000 aps/min | 150 000–200 000 aps/min | 60 000–100 000 aps/min |
| Padavimo greitis | 1,5–3,0 m/min | 0,8–1,5 m/min | 0,5–1,2 m/min |
| Grąžto diametras (min.) | 0,20 mm | 0,15 mm | 0,30 mm |
| Skylių skaičius prieš keitimą | 3 000–5 000 | 1 500–3 000 | 2 000–4 000 |
| Padėklo medžiaga | Aliuminis + fenolis | Aliuminis + specialus | Aliuminis + fenolis |
Grąžtų Tipai ir Jų Pritaikymas
Standartiniai sukimo grąžtai (twist drills) su 130° smailės kampu ir 30–35° vijų kampu tinka daugumai FR-4 medžiagų. Volframo karbido grąžtai pasižymi 5–10 kartų ilgesniu tarnavimo laiku nei greitapjūvio plieno (HSS) grąžtai ir yra standartas PCB pramonėje.
Mikro grąžtai (0,15–0,30 mm) reikalauja ypatingos priežiūros: rekomenduojama keisti po 1 500–3 000 skylių, nes grąžto lūžimo rizika išauga eksponentiškai dėl vibracijos ir šiluminio nuovargio.
Lazerinis Gręžimas: Tikslumas Mikrovijoms
Lazerinis gręžimas naudoja sukoncentruotą šviesos pluoštą medžiagai abliacine pašalinti, sukuriant skyles nuo 25 μm iki 200 μm diametro. PCB gamyboje dominuoja du lazerių tipai: CO2 ir UV (ultravioletinis).
CO2 vs UV Lazeriai: Esminis Skirtumas
CO2 lazeris (bangos ilgis 9,4–10,6 μm) efektyviai šalina dielektrinius sluoksnius (prepreg, epoksidą), bet negali gręžti vario. UV lazeris (bangos ilgis 355 nm) pjauna tiek dielektriką, tiek varį, todėl tinkamas akloms vijoms nuo viršutinio vario sluoksnio.
| Parametras | CO2 Lazeris | UV Lazeris |
|---|---|---|
| Bangos ilgis | 9,4–10,6 μm | 355 nm |
| Min. skylės diametras | 75 μm | 25 μm |
| Gręžia varį? | Ne | Taip |
| Greitis | 800–1 500 skylių/s | 200–500 skylių/s |
| Skylės kokybė | Gera (galimas apanglėjimas) | Puiki (švarūs kraštai) |
| Kaina per skylę | 0,005–0,02 EUR | 0,02–0,08 EUR |
| Tipiškas taikymas | Aklos vijos per dielektriką | HDI mikrovijos, UHDI |
"Klientams dažnai patariame: jei jūsų dizaine yra skylių mažesnių nei 0,15 mm — lazerinis gręžimas yra vienintelė reali alternatyva. CO2 lazeris tinka kaštų optimizavimui, UV — maksimaliam tikslumui. Idealiu atveju, moderni gamykla naudoja abu metodus toje pačioje gamybos linijoje." – Hommer Zhao, PCB Lithuania įkūrėjas
Lazerinio Gręžimo Apribojimai
Lazeris negali ekonomiškai gręžti per visą daugiasluoksnės PCB storį — standartinė gręžimo gylio riba yra 1–2 dielektrinio sluoksnio. Gilesnėms skylėms reikia mechaninio gręžimo. Taip pat lazerinio gręžimo skylėse gali likti apanglėjusios medžiagos liekanos (desmear), kurias būtina pašalinti cheminiu ar plazminiu būdu prieš vario galvanizavimą.
Gręžimo Tipai Pagal Skylės Funkciją
PCB gręžimas apima ne tik standartines per visą storį skyles. Šiuolaikinėse daugiasluoksnėse plokštėse naudojami keli skylių tipai, kiekvienas su savo gręžimo technologija.
Per Visą Storį Skylės (Through-Hole)
Driekiasi per visus PCB sluoksnius nuo viršaus iki apačios. Gręžiamos mechaniškai po visų sluoksnių presavimo. Diametras nuo 0,2 mm iki 6,35 mm. Aspekto santykis (gylis:diametras) neturėtų viršyti 10:1 standartinėms ir 15:1 pažangioms gamykloms pagal IPC-6012 reikalavimus.
Aklos Vijos (Blind Vias)
Jungia išorinį sluoksnį su vienu ar keliais vidiniais sluoksniais, bet nesiekia priešingo PCB paviršiaus. Gręžiamos lazeriu (CO2 arba UV) prieš galutinį presavimą. Tipiškas diametras: 75–150 μm.
Palaidotos Vijos (Buried Vias)
Jungia tik vidinius sluoksnius — nematomos nė viename išoriniame paviršiuje. Reikalauja atskiro gręžimo ir galvanizavimo ciklo kiekvienai vidinei poroje prieš presavimą. Padidina gamybos kainą 20–40%.
Atgalinis Gręžimas (Back Drilling)
Specialus procesas, kuriame skylės neaktyvus vario cilindras (stub) pašalinamas mechaniškai gręžiant iš priešingos pusės. Naudojamas aukšto dažnio signalų plokštėse (>3 GHz), kur vijos stub sukelia signalo atspindžius ir impedancijos neatitikimus. Kontroliuojamo gylio gręžimas reikalauja ±0,05 mm tikslumo.
CNC Parametrų Optimizavimas: 5 Kritiniai Veiksniai
1. Suklio Greitis ir Padavimo Greitis
Suklio greitis ir padavimo greitis turi būti subalansuoti: per didelis greitis kelia šilumą (degraduoja epoksidinę dervą), per lėtas — sukelia grąžto vibraciją ir skylės ovališkumą. FR-4 medžiagai optimalu: 150 000 aps/min suklio greitis su 2,0 m/min padavimu 0,3 mm grąžtui.
2. Grąžto Susidėvėjimo Stebėjimas
Kietojo lydinio grąžtas po 3 000 skylių praranda 15–20% smailės aštrumo. Pažangios CNC staklės automatiškai matuoja grąžto ilgį prieš kiekvieną ciklą ir signalizuoja, kai nustatomas kritinis susidėvėjimas. Gamyboje rekomenduojama keisti grąžtą kas 3 000 skylių FR-4 arba kas 1 500 skylių Rogers/Teflon medžiagoms.
3. Padėklo (Entry/Backup) Medžiagos
Viršutinis aliuminio padėklas (0,15–0,20 mm) centruoja grąžtą ir mažina šilumą. Apatinis fenolinio kartono padėklas apsaugo apatinį vario sluoksnį nuo ištrupėjimo (burr). Šių padėklų kokybė tiesiogiai veikia skylės sienelės šiurkštumą.
4. Aspekto Santykis
Skylės gylio ir diametro santykis yra kritinis parametras. IPC-6012 standartai rekomenduoja:
- 1 klasė (buitinė): iki 8:1
- 2 klasė (pramoninė): iki 10:1
- 3 klasė (aukšto patikimumo): iki 12:1 su specialiomis priemonėmis
Per didelis aspekto santykis sukelia netolygų vario padengimą skylės sienelėje — viršuje ir apačioje vario bus daugiau nei centre, kas mažina jungiamumą.
5. Paketo Storis (Stack Height)
Kelių plokščių gręžimas vienu metu (stacking) padidina našumą, bet kiekviena papildoma plokštė pakete mažina pozicijos tikslumą apatiniuose sluoksniuose. Standartiškai gręžiama 1–3 plokštės pakete, aukšto tikslumo gamyboje — tik 1 plokštė.
Kokybės Kontrolė: IPC-6012 Reikalavimai Skylėms
8 Kritiniai Tikrinimo Parametrai
Pagal IPC-6012 standartą, PCB gręžimo kokybė vertinama šiais parametrais:
| Parametras | 2 Klasė (Standartinė) | 3 Klasė (Aukšto Patikimumo) |
|---|---|---|
| Diametro tolerancija | ±0,08 mm | ±0,05 mm |
| Pozicijos tikslumas | ±0,08 mm | ±0,05 mm |
| Sienelės šiurkštumas (Ra) | ≤25 μm | ≤15 μm |
| Min. žiedinis lankas (annular ring) | 0,05 mm | 0,05 mm |
| Vario storis skylėje | ≥20 μm | ≥25 μm |
| Skylės tuštuma (voiding) | ≤5% ploto | ≤1% ploto |
| Desmear likučiai | Neturi būti | Neturi būti |
| Nail heading (deformacija) | ≤0,08 mm | ≤0,05 mm |
Vizualinė ir Automatinė Inspekcija
Šiuolaikinėse gamyklose kiekviena gręžta plokštė patikrinama automatine optine inspekcija (AOI) arba mikroskopu. Kritinių plokščių (medicinos, kosmoso) atveju atliekami mikropjūviai (cross-section), kuriuose matoma skylės sienelės struktūra, vario padengimo tolygumas ir galimi defektai.
7 Dažniausios PCB Gręžimo Klaidos ir Jų Prevencija
1. Grąžto Lūžimas
Priežastis: per didelis padavimo greitis arba per mažo diametro grąžto naudojimas per storą medžiagą. Prevencija: laikykitės gamintojo rekomenduojamų parametrų ir naudokite grąžto lūžimo detektorius CNC staklėse.
2. Skylės Sienelės Šiurkštumas (Rough Hole Wall)
Priežastis: atšipęs grąžtas arba per didelis suklio greitis generuojantis perkaitimą. Prevencija: keiskite grąžtus reguliariai ir stebėkite smailės būklę po kiekvieno ciklo.
3. Ištrupėjimas (Burr Formation)
Priežastis: nepakankamas apatinio padėklo storis arba netinkama padėklo medžiaga. Prevencija: naudokite tinkamą fenolinio kartono padėklą (min. 1,5 mm) ir patikrinkite jo būklę prieš kiekvieną paketą.
4. Skylės Ovališkumas
Priežastis: grąžto vibracija dėl netinkamo suklio greičio/padavimo balanso arba veleno guolių susidėvėjimas. Prevencija: reguliari CNC staklių kalibracija ir grąžtų centravimo tikrinimas.
5. Delaminacija Aplink Skylę
Priežastis: perkaitimas gręžimo metu arba drėgmė FR-4 medžiagoje. Prevencija: džiovinkite plokštes prieš gręžimą (2–4 val. 120°C) ir optimizuokite padavimo greitį, kad šiluma nesukeltų epoksido degradacijos.
6. Smear (Dervos Tepimas)
Priežastis: gręžimo šiluma ištirpdo epoksidinę dervą, kuri padengia vidinių sluoksnių varį. Prevencija: desmear procesas po gręžimo — cheminis (kalio permanganatas) arba plazminis valymas.
7. Netinkamas Aspekto Santykis
Priežastis: dizainas reikalauja per gilios skylės per mažame diametryje. Prevencija: ankstyvoje projektavimo stadijoje konsultuotis su gamintoju dėl aspekto santykio apribojimų.
"Dažniausiai klaidas galima suskirstyti į dvi grupes: dizaino klaidos ir proceso klaidos. Dizaino klaidas galima ištaisyti DFM analizėje — gamintojui dar negavus failo į gamybą. Proceso klaidas — tik turint pažangią CNC įrangą ir griežtą stebėjimo sistemą." – Hommer Zhao, PCB Lithuania įkūrėjas
Kainos ir Trukmės Veiksniai
Gręžimo kaina priklauso nuo skylių skaičiaus, diametro, gręžimo tipo ir plokštės medžiagos. Štai orientaciniai skaičiai:
| Gręžimo Tipas | Kaina (1 000 skylių) | Trukmė (1 000 plokščių) |
|---|---|---|
| Mechaninis through-hole (≥0,3 mm) | 2–5 EUR | 1–2 dienos |
| Mechaninis micro (0,15–0,3 mm) | 5–15 EUR | 2–3 dienos |
| CO2 lazerinis (aklos vijos) | 10–30 EUR | 1–2 dienos |
| UV lazerinis (mikrovijos ≤0,1 mm) | 30–80 EUR | 2–4 dienos |
| Atgalinis gręžimas (back drill) | 15–40 EUR | +1 diena |
Bendras gręžimo kainos poveikis visai PCB gamybai: 5–15% standartinėms plokštėms, 20–35% HDI plokštėms su mikrovijomis.
D.U.K. (Dažnai Užduodami Klausimai)
Kuo skiriasi mechaninis ir lazerinis PCB gręžimas? Mechaninis gręžimas naudoja fizinį kietojo lydinio grąžtą ir tinka skylėms nuo 0,15 mm. Lazerinis gręžimas naudoja CO2 arba UV lazerio pluoštą mikrovijoms nuo 25 μm. Mechaninis yra pigesnis didelėms skylėms, lazerinis — būtinas HDI ir UHDI plokštėms.
Kokį mažiausią skylės diametrą galima pagaminti PCB plokštėje? Mechaniškai — 0,10 mm (nors praktikoje 0,15 mm yra standartas). UV lazeriu — 25 μm (0,025 mm). CO2 lazeriu — 75 μm. Pasirinkimas priklauso nuo plokštės tipo ir biudžeto.
Mano 6 sluoksnių plokštėje reikia 0,2 mm aklų vijų — ar verta rinktis lazerinį gręžimą, ar įmanoma mechaniškai? 0,2 mm aklos vijos yra ribinė zona. Mechaninis gręžimas techniškai įmanomas, bet kontroliuojamo gylio tikslumas rizikingas — lazerinis gręžimas garantuoja stabilesnę kokybę ir mažesnį broko procentą. Kainų skirtumas paprastai atsipirka per sumažėjusį broką.
Kaip žinoti, ar mano PCB gamykla turi tinkamą gręžimo įrangą? Paklauskite trijų dalykų: (1) minimalus gręžimo diametras, (2) pozicijos tikslumas (turėtų būti ≤±0,05 mm), (3) ar naudojamas automatinis grąžto susidėvėjimo stebėjimas. Patikima gamykla turės IPC-6012 sertifikatą, patvirtinantį kokybės procesus.
Ar atgalinis gręžimas (back drilling) tikrai reikalingas mano aukšto dažnio projektui? Jei signalo dažnis viršija 3 GHz ir vijos stub ilgis viršija 0,25 mm — taip, back drilling reikalingas. Vijos stub sukelia impedancijos neatitikimus ir signalo atspindžius, kurie degraduoja signalo vientisumą. Alternatyva: naudoti aklas vijas, jei dizainas tai leidžia.
Kiek kainuoja PCB gręžimo defektai, palyginti su prevencija? Vienos brokuotos partijos (1 000 plokščių) pakartotinė gamyba kainuoja 3 000–15 000 EUR. Tuo tarpu investicija į geresnę gręžimo įrangą, reguliarią kalibraciją ir grąžtų keitimą prideda tik 3–8% prie gamybos kainos. Prevencija visada pigesnė.
