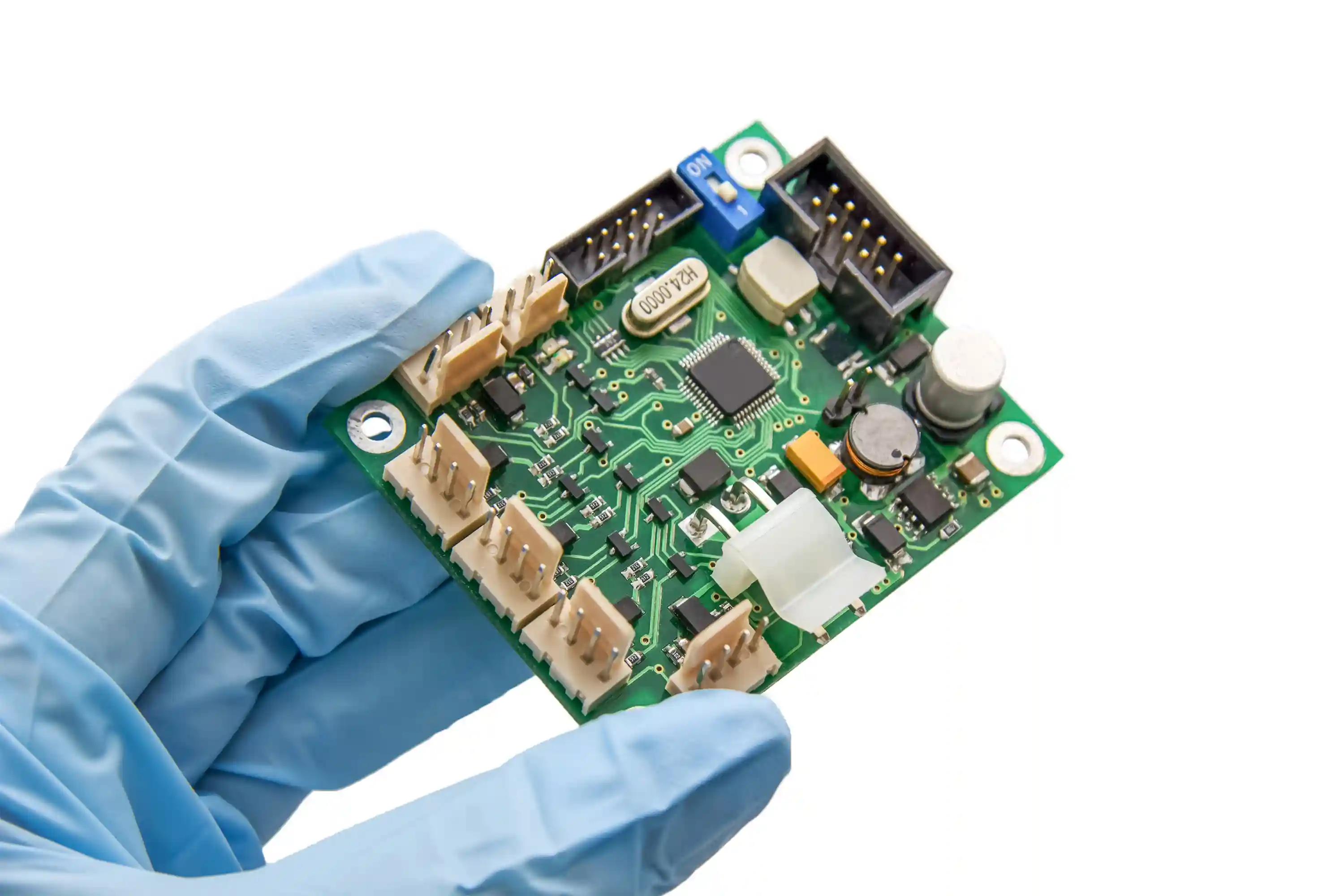

Kodėl PCB Reikia Konformalinės Dangos?
Elektroninė plokštė, veikianti drėgnoje aplinkoje, lauke ar pramoniniame objekte, susiduria su korozija, drėgme, dulkėmis ir cheminiais teršalais. Konformalinė danga – tai plona (25–250 μm) polimerinė plėvelė, dengianti sumontuotą PCB ir apsauganti komponentus nuo šių poveikių.
Pagal IPC-A-610 standartą, konformalinė danga priskiriama prie PCB surinkimo kokybės kriterijų. Teisingai parinkta ir užnešta danga gali pailginti gaminio eksploatacijos trukmę 5–10 kartų, palyginus su nepadengtomis plokštėmis.
Kur konformalinė danga būtina:
- Automobilių elektronika – variklio skyriaus temperatūros svyravimai, vibracija ir drėgmė
- Medicinos prietaisai – sterilizacijos ciklai, kontaktas su skysčiais
- Pramoninė automatika – dulkės, cheminiai garai, kondensuota drėgmė
- Lauko įranga – lietaus, druskos rūko ir UV poveikis
- Aviacijos ir karinė elektronika – ekstremalios temperatūros ir aukščio svyravimai
"Per 15 metų matėme daug atvejų, kai tinkamai parinkta konformalinė danga buvo skirtumas tarp veikiančio produkto ir masinio broko. Vienas automobilių pramonės klientas sumažino lauko gedimų skaičių 73%, kai perėjo nuo nepadengtų plokščių prie akrilinės dangos." – Hommer Zhao, PCB Lithuania įkūrėjas
5 Pagrindiniai Konformalinės Dangos Tipai
1. Akrilinė Danga (AR)
Populiariausia konformalinė danga dėl paprasto užnešimo ir lengvo pašalinimo. Akrilinė danga pasižymi geru dielektriniu stiprumu ir atsparumu drėgmei.
Privalumai:
- Lengvai pašalinama izopropanoliu ar kitu tirpikliu – patogu remontui
- Greitas džiūvimas (20–30 min kambario temperatūroje)
- Mažiausia kaina tarp visų dangos tipų
- Gera UV fluorescencija – lengva vizualinė inspekcija
Trūkumai:
- Silpna apsauga nuo tirpiklių ir agresyvių chemikalų
- Maksimali darbinė temperatūra tik ~125°C
- Vidutinis atsparumas abrazijai
Taikymo sritys: buitinė elektronika, LED apšvietimas, telekomunikacijų įranga, pramoniniai valdikliai.
2. Silikoninė Danga (SR)
Silikoninė danga pasižymi plačiausiu darbinės temperatūros diapazonu – nuo -65°C iki +200°C. Lanksti ir elastinga medžiaga puikiai tinka vibracijos paveiktoms plokštėms.
Privalumai:
- Platus temperatūros diapazonas (nuo -65°C iki +200°C)
- Puikus atsparumas drėgmei ir druskos rūkui
- Didelis elastingumas – atspari terminiams šokams ir vibracijai
- Nekenkia LED šviesos intensyvumui ir spalvai
Trūkumai:
- Sunkai pašalinama – remontas sudėtingas
- Mažas atsparumas abrazijai
- Aukštesnė kaina nei akrilinės dangos
Taikymo sritys: automobilių elektronika, karinė technika, LED apšvietimas, lauko sensoriai.
3. Poliuretaninė Danga (UR)
Poliuretaninė danga pasižymi puikiu atsparumu chemikalams, tirpikliams ir abrazijai. Tai viena tvariausių dangų mechaninio poveikio atžvilgiu.
Privalumai:
- Geriausias atsparumas chemikalams ir tirpikliams
- Aukštas atsparumas abrazijai ir mechaniniam poveikiui
- Geras atsparumas degalų garams (svarbu aviacijai)
- Gera drėgmės barjerinė funkcija
Trūkumai:
- Sudėtingas pašalinimas – reikia specializuotų tirpiklių ir ultragarsinės vonelės
- Ilgesnis kietėjimo laikas (iki 24 val. pilnam kietėjimui)
- Mažesnė lankstumas nei silikoninės dangos
Taikymo sritys: aviacijos elektronika, pramoninė automatika, transporto sistemos, karinė įranga.
4. Epoksidinė Danga (ER)
Epoksidinė danga suteikia kiečiausią apsauginę plėvelę. Ji beveik nepraleidžia drėgmės ir chemikalų, tačiau pašalinti ją galima tik mechaniškai.
Privalumai:
- Aukščiausias atsparumas drėgmei ir chemikalams
- Kieta, atspari įbrėžimams plėvelė
- Geras elektros izoliavimas
Trūkumai:
- Praktiškai negalima pašalinti be PCB pažeidimo
- Trapi – gali skilinėti dėl terminių šokų
- Sukelia mechaninį stresą komponentams dėl susitraukimo
Taikymo sritys: vartojimo elektronika, kur remontas neplanuojamas, vienkartiniai prietaisai.
5. Parileno Danga (XY)
Parilenas – tai vakuuminio nusodinimo būdu užnešama danga. Ji sudaro vienodą, ultaplona (2–25 μm) plėvelę, dengiančią visas paviršiaus nelygumus.
Privalumai:
- Vienodžiausias dangos storis – dengia net po komponentais
- Puikios barjerinės savybės su minimaliu storiu
- Biokompatiška – tinka medicinos implantams
- Chemiškai inertiška
Trūkumai:
- Brangiausias procesas (reikia vakuuminės kameros)
- Negalima pašalinti chemiškai
- Neįmanoma selektyviai dengti – maskavimas būtinas
- Maža gamybos sparta
Taikymo sritys: medicinos implantai, karinė aviacija, kosmoso elektronika, MEMS sensoriai.
Konformalinių Dangų Palyginimas
| Savybė | Akrilinė (AR) | Silikoninė (SR) | Poliuretaninė (UR) | Epoksidinė (ER) | Parilenas (XY) |
|---|---|---|---|---|---|
| Temperatūros diapazonas | -65°C / +125°C | -65°C / +200°C | -65°C / +125°C | -65°C / +150°C | -65°C / +150°C |
| Drėgmės atsparumas | Geras | Puikus | Geras | Puikus | Puikus |
| Cheminis atsparumas | Silpnas | Geras | Puikus | Puikus | Puikus |
| Abrazijos atsparumas | Vidutinis | Silpnas | Puikus | Puikus | Silpnas |
| Remonto galimybė | Lengva | Sunki | Labai sunki | Negalima | Negalima |
| Kaina | Žema | Vidutinė | Vidutinė | Žema-vidutinė | Aukšta |
| Tipinis storis | 25–75 μm | 50–210 μm | 25–75 μm | 25–50 μm | 2–25 μm |
"Dažniausia klaida, kurią matau – klientai renkasi pigiausią dangą, o ne tinkamiausią. Automobilių variklio skyriui akrilinė danga netinka, nors kainuoja mažiausiai. Silikoninė danga kainuoja 30–40% daugiau, bet atlaikys 10 metų vietoj 2." – Hommer Zhao, PCB Lithuania įkūrėjas
Taikymo Metodai: Kaip Užnešti Konformalinę Dangą
Dangos kokybė priklauso ne tik nuo medžiagos pasirinkimo, bet ir nuo užnešimo metodo. Kiekvienas metodas turi savų privalumų ir apribojimų.
Selektyvinis Purškimas (Robotu Valdomas)
Robotizuota sistema purkščia dangą pagal užprogramuotą trajektoriją. Šis metodas eliminuoja rankinio maskavimo poreikį, nes robotas tiksliai dengia tik reikiamas zonas.
Geriausia naudoti: didelės apimties gamybai, kai PCB turi zonas be dangos (jungtys, testavimo taškai).
Tikslumas: ±0,5 mm, dangos storis kontroliuojamas ±5 μm ribose.
Rankinis Purškimas
Operatorius purkščia dangą iš aerozolinės pakuotės arba purškimo pistoleto. Paprastas ir nebrangus metodas mažoms serijoms.
Geriausia naudoti: prototipams, mažoms serijoms (iki 100 vnt.), remonto darbams.
Apribojimai: dangos storis priklauso nuo operatoriaus patirties, sudėtinga kontroliuoti vienodumą.
Mirkimas (Dipping)
PCB panardinamas į dangos tirpalą ir lėtai ištraukiamas. Tirpalo viskozitetas ir ištraukimo greitis nulemia dangos storį.
Geriausia naudoti: kai reikia dengti abi PCB puses vienu metu, didelėms serijoms.
Apribojimai: visos PCB zonos bus padengtos – maskavimas būtinas jungčių apsaugai.
Tepimas (Brushing)
Danga tepama šepetėliu tiesiai ant PCB paviršiaus. Paprasčiausias metodas, nereikalaujantis jokios įrangos.
Geriausia naudoti: vienetiniams prototipams, lokaliam remontui, eksperimentams.
Apribojimai: neįmanoma užtikrinti vienodo storio, lėtas procesas, netinkamas gamybai.
Taikymo Metodų Palyginimas
| Metodas | Gamybos apimtis | Tikslumas | Kaina | Dvipusis dengimas |
|---|---|---|---|---|
| Selektyvinis purškimas | Didelė | Aukštas | Aukšta (įrangos) | Ne |
| Rankinis purškimas | Maža | Žemas | Žema | Ne |
| Mirkimas | Didelė | Vidutinis | Vidutinė | Taip |
| Tepimas | Vienetinė | Labai žemas | Žema | Ne |
| Parileno nusodinimas | Vidutinė | Labai aukštas | Labai aukšta | Taip |
Paviršiaus Paruošimas: Kritinis Žingsnis
Daugiau nei 70% konformalinės dangos defektų susiję su netinkamu paviršiaus paruošimu. Prieš dengiant PCB, būtina užtikrinti visišką švarą.
Paruošimo Etapai
1. Fliuso likučių pašalinimas. Net „no-clean" fliuso likučiai gali trukdyti dangos adhesijai. Naudokite izopropanolį arba specializuotus PCB valiklius.
2. Drėgmės pašalinimas. PCB turi būti visiškai sausa. Rekomenduojama 30–60 min džiovinimas 60–80°C temperatūroje.
3. Teršalų patikra. Riebalai, pirštų atspaudai, dulkės – visa tai sukelia dangos defektus. Naudokite pirštines ir dirbkite švarioje aplinkoje.
4. Maskavimas. Visos zonos, kurios neturi būti padengtos (jungtys, testavimo taškai, šilumos nuvedimo padai), turi būti apsaugotos maskavimo juosta arba specialiais kamščiais.
Dažniausi Dangos Defektai ir Jų Priežastys
| Defektas | Priežastis | Sprendimas |
|---|---|---|
| Krateriai ir "žuvies akys" | Paviršiaus kontaminacija (riebalai, silikonas) | Kruopštesnis valymas, plazminis paviršiaus apdorojimas |
| Burbuliukai | Drėgmė po danga arba per greitas džiovinimas | Ilgesnis džiovinimas prieš dengimą, lėtesnis kietėjimas |
| Atsilupimas | Žema paviršiaus energija, nesuderinamumas su litavimo kauke | Paviršiaus aktyvavimas, dangos medžiagos keitimas |
| Ploninimas kampuose | Per mažas dangos storis aštrių kampų zonose | Papildomas dangos sluoksnis problemingose zonose |
| Dendritai po danga | Fliuso likučiai + drėgmė sukelia elektromigracijos | Geresnis valymas prieš dengimą |
IPC Standartai Konformalinei Dangai
IPC-A-610: Priėmimo Kriterijai
IPC-A-610 standartas nustato vizualinius priėmimo kriterijus konformalinei dangai:
- Dangos storis turi atitikti specifikaciją (tipiškai 25–75 μm vienasluoksnei dangai)
- Padengimo tolygumas – danga turi tolygiai dengti visus komponentus ir laidininko takus
- Draudžiamos zonos – jungtys, testavimo taškai ir reguliuojami komponentai turi likti nepadengti
- Defektų ribos – burbuliukai, krateriai ir atsluoksniavimas ribojami pagal produkto klasę (Class 1/2/3)
IPC-CC-830: Kvalifikacijos Standartas
IPC-CC-830 nustato konformalinių dangų medžiagų kvalifikacijos reikalavimus: dielektrinis stiprumas, izoliavimo varža, drėgmės absorbcija, lankstumas ir šiluminis atsparumas.
"Klientams rekomenduoju pradėti nuo IPC-A-610 Class 2 reikalavimų – tai subalansuota kokybės ir kainos santykis daugumai pramoninių taikymų. Class 3 reikalingas tik aviacijos, medicinos implantų ir karinės paskirties elektronikai." – Hommer Zhao, PCB Lithuania įkūrėjas
Kaip Pasirinkti Tinkamą Dangą: Sprendimų Matrica
Dangos parinkimas priklauso nuo kelių kritinių faktorių:
1. Aplinkos sąlygos. Kokiai temperatūrai, drėgmei ir cheminiams poveikiams bus eksponuota PCB? Jei darbinė temperatūra viršija 125°C, akrilinė danga netinka – rinkitės silikoninę arba epoksidinę.
2. Remonto poreikis. Ar plokštė bus remontuojama eksploatacijos metu? Jei taip, akrilinė danga yra geriausias pasirinkimas dėl lengvo pašalinimo. Epoksidinė ir parileno danga remontuoti praktiškai neleidžia.
3. Biudžetas. Akrilinė danga kainuoja 0,02–0,05 EUR/cm², silikoninė 0,03–0,08 EUR/cm², o parilenas gali siekti 0,15–0,30 EUR/cm².
4. Reguliaciniai reikalavimai. Medicinos prietaisams gali prireikti biokompatiškos parileno dangos. Automobilių elektronikai dažniausiai tinka silikoninė danga.
5. Gamybos apimtis. Mažoms serijoms tinka rankinis purškimas, didelei gamybai – selektyvinis purškimas arba mirkimas.
Praktinė Sprendimų Lentelė
| Taikymo sritis | Rekomenduojama danga | Taikymo metodas | Priežastis |
|---|---|---|---|
| Pramoniniai valdikliai | Akrilinė (AR) | Selektyvinis purškimas | Gera apsauga, lengvas remontas |
| Automobilių ECU | Silikoninė (SR) | Selektyvinis purškimas | Platus temperatūros diapazonas |
| Lauko sensoriai | Poliuretaninė (UR) | Mirkimas | Cheminis ir drėgmės atsparumas |
| Medicinos implantai | Parilenas (XY) | Vakuuminis nusodinimas | Biokompatiškumas, ultaplonas sluoksnis |
| LED plokštės | Silikoninė (SR) | Selektyvinis purškimas | Nekenkia šviesos parametrams |
| Vartojimo elektronika | Akrilinė (AR) | Mirkimas | Žema kaina, pakankama apsauga |
Kokybės Kontrolė po Dangos Užnešimo
Užnešus dangą, būtina patikrinti jos kokybę:
UV inspekcija. Akrilinė ir kai kurios poliuretaninės dangos fluorescuoja UV šviesoje. Tai leidžia vizualiai identifikuoti nepadengtas zonas, plonas vietas ir defektus.
Storio matavimas. Naudojami nedestruktyvūs matavimo prietaisai (eddy current arba ultragarsinis metodas), tikrinant, ar dangos storis atitinka specifikaciją visose zonose.
Adhezijos testas. Cross-hatch testas pagal ISO 2409 – brėžiama tinklelio raštas per dangą ir vertinama atsilupimo zona. Gera adhezija – mažiau nei 5% ploto atsilupa.
SIR testas. Surface Insulation Resistance – matuojama paviršiaus izoliavimo varža esant aukštai drėgmei ir temperatūrai. Pagal IPC-TM-650 standartinius metodus.
DUK: Dažniausiai Užduodami Klausimai
Ar konformalinė danga apsaugo nuo vandens? Konformalinė danga apsaugo nuo drėgmės, kondensato ir trumpalaikio vandens poveikio, tačiau ji nėra hermetinė izoliacija. Nuolatiniam vandens panardinimui reikia kapsuliacijos (potting) arba hermetinės dėžutės.
Kokia yra optimali dangos storis? Pagal IPC-A-610, tipinis storis: akrilinei – 25–75 μm, silikoninei – 50–210 μm, poliuretaninei – 25–75 μm. Per plona danga neapsaugo, per stora – sukelia mechaninius įtempius ir apsunkina šilumos nuvedimą.
Ar galima dengti SMT komponentus? Taip, konformalinė danga dengia visus SMT komponentus, įskaitant rezistorius, kondensatorius ir IC mikroschemas. Tačiau BGA komponentų apatinė pusė dažnai lieka nepadengta dėl kapiliarinio efekto ribotumo.
Kiek kainuoja konformalinė danga? Kaina priklauso nuo dangos tipo, taikymo metodo ir gamybos apimties. Orientaciškai: akrilinė danga standartinei 100x100 mm plokštei kainuoja 0,20–0,50 EUR, silikoninė – 0,30–0,80 EUR, parilenas – 1,50–3,00 EUR.
Ar reikia konformalinės dangos vidaus elektronikai? Jei elektronika veikia sausoje, švarioje ir kontroliuojamoje aplinkoje (pvz., serverių patalpa), konformalinė danga paprastai nebūtina. Tačiau jei aplinkoje yra dulkių, kondensuotos drėgmės ar temperatūros svyravimų, danga rekomenduojama.
Kaip pašalinti konformalinę dangą remontui? Akrilinę dangą pašalinti lengviausia – pakanka izopropanolio ar specialaus tirpiklio. Silikoninę ir poliuretaninę galima pašalinti specializuotais tirpikliais, tačiau procesas užima ilgiau. Epoksidinę ir parileno dangą pašalinti galima tik mechaniškai (šlifavimu), rizikuojant pažeisti PCB.
Reikia profesionalaus konformalinės dangos sprendimo? PCB Lithuania siūlo PCB surinkimo paslaugas su konformalinės dangos užnešimu pagal IPC-A-610 standartą.
