Kodėl flying probe testas dažniausiai tampa teisingu pirmo ciklo sprendimu
Kai produktas dar tik pereina iš Gerber ir BOM rinkinio į pirmą realų PCB surinkimą, komanda dažnai susiduria su viena praktine dilema: kaip patikrinti elektrinį vientisumą ir bazines grandinės klaidas neinvestuojant į fixture, kuris po 2 savaičių gali pasenti dėl naujos PCB revizijos. Būtent čia ir atsiranda flying probe testas. Vietoje adatinio stendo su dedikuotu bed-of-nails fixture, sistema naudoja judančius zondus, kurie pagal test programą paeiliui pasiekia numatytus taškus ant plokštės. Toks metodas išlieka lėtesnis už serijinį ICT, bet daug lankstesnis ankstyvame etape. Printed circuit board, in-circuit testing ir bed of nails tester logika padeda suprasti pagrindinį skirtumą: flying probe optimizuoja ne sekundes vienetui, o mažesnę įėjimo kainą ir greitesnį pasiruošimą.
PCB Lithuania projektuose ši tema aktuali ne tik klasikinėms PCBA partijoms. Ji dažnai svarbi ir NPI PCB surinkimui, prototipų surinkimui, testavimui bei mišriems box build projektams, kur pirmas tikslas yra greitai uždaryti gamybines nežinomybes. Jei pirmos partijos tikrinimo strategija parenkama per vėlai, komanda rizikuoja paleisti 20-200 vienetų su tais pačiais atviro kontakto, trumpojo jungimo ar neteisingai įdėto komponento simptomais, kuriuos buvo galima pagauti dar prieš sisteminį FCT.
Flying probe nėra pigesnis ICT pakaitalas visiems atvejams. Jis yra greitesnis mokymosi įrankis tada, kai produkto dizainas dar juda, o fixture investicija dar neturi stabilaus pagrindo.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

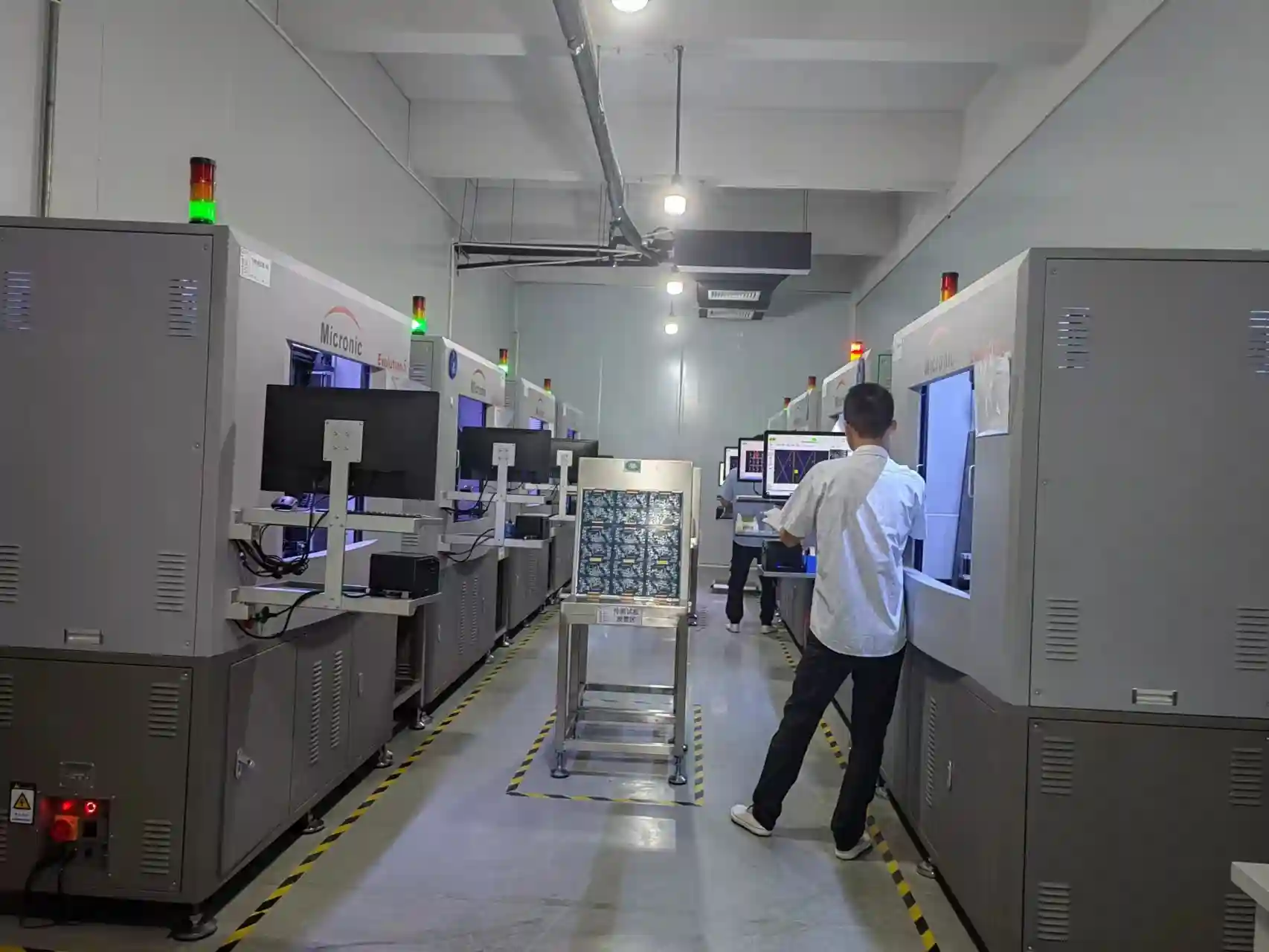

Kas iš tikrųjų yra flying probe testas
Flying probe testavimo mašina juda keliais zondais virš PCB paviršiaus ir kontaktuoja su iš anksto apibrėžtais test point, pad ar via taškais. Ji gali atlikti continuity, atvirų grandinių, trumpųjų jungimų, kai kurių komponentinių verčių ir bazinių izoliacijos patikrų testus, priklausomai nuo produkto architektūros ir prieinamo kontakto.
Svarbiausia suprasti, kad flying probe nėra vien "be-fixture ICT". Praktikoje tai atskiras testavimo modelis, turintis savo stiprybes:
- nereikia brangaus adatinio fixture
- test programą lengviau keisti po PCB revizijos
- tinka mažoms partijoms ir prototipams
- padeda anksti sugauti gamybinius netikslumus prieš serijinę investiciją
- leidžia validuoti, ar būsimas ICT apskritai turės pakankamą test point discipliną
Tačiau jis turi ir akivaizdžią ribą: vieneto ciklo laikas dažniausiai gerokai ilgesnis nei fixture-based ICT. Dėl to flying probe laimi tada, kai svarbiausia lankstumas ir mažesnė NRE rizika, o ne maksimalus UPH.
Kada flying probe laimi prieš ICT, AOI ir FCT
Dažna klaida yra klausti, kuris metodas "geriausias" apskritai. Teisingesnis klausimas yra, kuriame produkto etape konkretus metodas duoda daugiausia vertės. Žemiau esanti lentelė padeda tai pamatyti praktiškai.
| Metodas | Tipinis etapas | Paleidimo kaina | Vieneto greitis | Ką aptinka geriausiai | Kada logiškiausias |
|---|---|---|---|---|---|
| Flying probe | Prototipas, NPI, mažos serijos | Žema-vidutinė | Lėtas | Atviros grandinės, trumpieji, baziniai elektriniai netikslumai | Kai PCB revizijos dar keičiasi ir kiekiai nedideli |
| ICT su fixture | Stabili serija | Aukšta | Labai greitas | Elektriniai netikslumai dideliu tempu | Kai kiekiai jau pateisina fixture investiciją |
| AOI | SMT linija prieš/po reflow | Vidutinė | Greitas | Vizualiniai komponentų ir litavimo defektai | Kai reikia 100% optinės kontrolės |
| X-Ray | BGA, QFN, paslėptos jungtys | Vidutinė-aukšta | Vidutinis | Paslėptų jungčių kokybė, voiding, bridging | Kai optika nemato po korpusu |
| FCT | Po elektrinio surinkimo | Vidutinė-aukšta | Nuo vidutinio iki lėto | Funkcinis elgesys realioje darbo būsenoje | Kai reikia tikrinti sistemos logiką, ne tik kontaktus |
| Rankinė diagnostika | Gedimų analizė | Žema | Labai lėtas | Pavieniai neaiškūs atvejai | Kai reikia gilios root-cause analizės |
Ši lentelė rodo esminę taisyklę: flying probe nekonkuruoja su visais metodais vienoje plokštumoje. Jis dažniausiai užpildo tarpą tarp AOI ir pilno fixture-based elektrinio testavimo, ypač kai produktas dar neturi stabilios serijinės formos.
Kada jis atsiperka labiausiai
Praktikoje flying probe dažniausiai atsiperka šiais scenarijais:
- kai partija yra maždaug nuo 5 iki 500 vienetų
- kai numatomos 1-3 artimos PCB revizijos per artimiausius mėnesius
- kai produktui dar neapsimoka gaminti ICT fixture
- kai reikia greitai patvirtinti NPI partiją prieš platesnį serijos paleidimą
- kai PCB turi pakankamai prieinamų test point, bet dar nėra galutinės fixture strategijos
- kai custom circuit board arba mišrus SMT/THT mazgas dar tik pereina iš prototipo į gamybos discipliną
Jei produktas jau stabilus ir planuojami 1000+ vienetų su tais pačiais testavimo taškais, labai dažnai verta skaičiuoti perėjimą į ICT. Tačiau per anksti užsakytas fixture yra klasikinė klaida: revizija pasikeičia, test point persikelia, o investicija tampa iš dalies nurašyta.
Daug komandų perka fixture per anksti todėl, kad nori jaustis pasiruošusios serijai. Tačiau pasiruošimas prasideda ne nuo geležies, o nuo stabilios revizijos ir aiškios testpoint architektūros.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Ką flying probe iš tikrųjų gali aptikti
Gerai suprogramuotas flying probe testas gali sugauti daug daugiau nei vien continuity. Tipiniai patikrinimai apima:
- atviras grandines tarp mazgų ar neteisingai nepralituotus kontaktus
- trumpuosius jungimus tarp gretimų tinklų
- neteisingą komponento buvimą kai kuriuose scenarijuose
- rezistorių, kondensatorių ar diodų bazinį elektrinį nuokrypį
- poliariteto ar orientacijos klaidas, jei jos matomos per elektrinę logiką
- izoliacijos arba leakage anomalijas ten, kur test metodika tai leidžia
Vis dėlto šis metodas nepakeičia visko. Jis neparodys visų litavimo kokybės niuansų, kuriuos geriau pagauna AOI inspekcija, ir nepatvirtins tikro produkto darbo režimo taip, kaip tai padaro ICT/FCT testavimas ar pilnas funkcinis stendas. Todėl geriausi rezultatai atsiranda tada, kai flying probe naudojamas kaip vienas sluoksnis bendrame kokybės plane.
Kokie dizaino sprendimai daro flying probe rezultatą gerą arba blogą
Flying probe sėkmė prasideda ne testavimo kambaryje, o PCB projektavimo metu. Jei plokštėje nėra aiškių, prieinamų ir mechanikai tinkamų test point, testavimo programa gali būti teoriškai įmanoma, bet praktiškai lėta, nestabili arba nepilna.
Didžiausią įtaką turi šie faktoriai:
| Dizaino veiksnys | Geras scenarijus | Blogas scenarijus | Pasekmė testui | Ką verta daryti |
|---|---|---|---|---|
| Test point prieinamumas | Aiškūs pad/via taškai abiejose pusėse | Kontaktai uždengti komponentais ar mechanika | Mažesnė aprėptis | Įtraukti testavimo peržiūrą dar DFM etape |
| Tinklo žingsnis | Pakankami atstumai tarp taškų | Per tanki geometrija be saugaus zondavimo lango | Klaidingi kontaktai arba praleisti tinklai | Palikti zondavimo rezervą kritiniams tinklams |
| Panelizacija | Stabilus laikymas ir atkartojamas datum | Lanksti ar deformuojama panelė | Kontaktų pakartojamumas krenta | Derinti panelę su testavimo logika |
| Komponentų aukštis | Zondų kelias neužblokuotas | Aukšti komponentai užstoja kelią | Programos apribojimai ir ilgesnis ciklas | Peržiūrėti komponentų aplinką |
| Revizijų kontrolė | Atnaujinta netlist ir test failai | Test programa lieka ant senos revizijos | False fail arba praleista klaida | Grubiai valdyti revizijų atsekamumą |
| Fixture migracijos planas | NPI ir serijos strategija suderinta | Nėra aišku, kada pereiti į ICT | Testavimo sąnaudos ilgainiui išauga | Nusistatyti perėjimo kriterijų pagal kiekį ir stabilumą |
Kai projektas eina per DFM/DFA analizę, flying probe poreikį verta aptarti taip pat anksti kaip panelizaciją, AOI ar flying probe paslaugą. Tada testas tampa planuota kokybės dalimi, o ne skubia reakcija po pirmo broko.
Flying probe ir NPI: kodėl tai dažnai geriausias derinys
NPI PCB surinkime tikslas nėra vien pagaminti pirmus veikiančius vienetus. Tikslas yra surinkti faktus apie procesą: ar BOM rizikos realios, ar panelė stabili, ar SMT/THT maršrutas teisingas, ar test point architektūra pakankama. Flying probe čia labai vertingas, nes leidžia anksti atskirti tris skirtingas problemų grupes:
- grynai elektrinius atvirus ar trumpus sujungimus
- dizaino spragas testavimo prieinamume
- procesines klaidas tarp prototipo ir pakartotinos gamybos
Kai šios trys grupės neatskiriamos, komanda linkusi viską vadinti "surinkimo problema". Iš tiesų dalis gedimų kyla dėl netinkamo footprint, dalis dėl per mažai test point, o dalis dėl realios proceso variacijos. Flying probe pagreitina šį išskaidymą dar prieš didesnį SOP sprendimą.
Jeigu pirmoje partijoje nerandate skirtumo tarp dizaino klaidos ir gamybos klaidos, jūs iš tikrųjų dar nekontroliuojate proceso. Flying probe dažnai yra greičiausias būdas tą ribą pamatyti.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Dažniausios klaidos renkantis šį testavimo metodą
| Klaida | Kaip ji pasireiškia | Pasekmė |
|---|---|---|
| Tikimasi, kad flying probe pakeis FCT | Tikrinami tik tinklai, bet ne produkto funkcija | Į rinką išeina elektra teisingas, bet funkciškai blogas mazgas |
| Neplanuojami test point | Testas remiasi atsitiktiniais pad ar via taškais | Aprėptis maža, ciklas ilgas, false fail daugiau |
| Per ilgai liekama su flying probe serijoje | 2000+ vnt. vis dar testuojami lėtu režimu | Vieneto kaina ir taktas tampa neefektyvūs |
| Netvarkoma revizijų kontrolė | Netlist ir programa nesutampa su PCB revizija | Sugeneruojami klaidingi testų rezultatai |
| Testas pasirenkamas per vėlai | Panelizacija jau užrakinta be test logikos | Dalis tinklų lieka nepasiekiami |
Čia slypi svarbi vadybinė išvada: flying probe veikia geriausiai tada, kai jis pasirenkamas kaip sąmoninga NPI strategija, o ne kaip paskutinės minutės alternatyva po to, kai fixture dar nespėtas.
Kada verta pereiti iš flying probe į ICT
Perėjimas dažniausiai tampa logiškas tada, kai susijungia keli požymiai:
- PCB revizija stabilizavosi bent per 1-2 gamybos ciklus
- vieneto kiekis pakilo tiek, kad fixture NRE išsidalina per partiją
- test point architektūra jau sąmoningai optimizuota
- taktinis laikas linijoje tampa svarbesnis už programos lankstumą
- produktui reikia didesnio UPH ir mažesnės vieneto testavimo kainos
Nėra vienos universalios ribos, bet daugeliui projektų perėjimas pradedamas rimtai skaičiuoti tada, kai partijos stabiliai artėja prie kelių šimtų ar tūkstančių vienetų, o dizainas nebesikeičia kas savaitę. Jei revizijos dar juda, fixture dažnai tampa ankstyva optimizacija ne ten, kur reikia.
Praktinis RFQ kontrolinis sąrašas flying probe testui
Jei norite iš tiekėjo gauti ne bendrą pažadą, o aiškų testavimo planą, verta paklausti:
- Kokia test coverage dalis pasiekiama pagal dabartinius test point ir netlist?
- Ar flying probe bus naudojamas kaip pagrindinis elektrinis testas, ar kartu su AOI ir FCT?
- Koks tipinis ciklo laikas vienetui prie 10, 50 ir 200 plokščių partijos?
- Kokias komponentų ar tinklų klases sistema gali patikrinti, o ko ne?
- Ar po NPI numatytas aiškus sprendimo taškas pereiti į ICT fixture?
- Kaip valdoma test programos revizija pagal PCB reviziją ir BOM pakeitimus?
Tokie klausimai ypač naudingi, jei projektas jungia PCB gamybą, PCB fabrication and assembly ir galutinį sistemos integravimą viename tiekimo modelyje.
FAQ
Kada flying probe testas geresnis už ICT?
Dažniausiai tada, kai projektas yra prototipo arba NPI stadijoje, partijos dydis siekia maždaug 5-500 vnt., o PCB revizija dar gali keistis 1-3 kartus. Tokiu atveju fixture NRE dažnai neatsiperka taip greitai kaip lankstesnė flying probe programa.
Ar flying probe gali pakeisti funkcinį testą?
Ne. Flying probe pirmiausia tikrina elektrinį sujungimą, trumpuosius, atvirus tinklus ir kai kuriuos komponentinius parametrus. Jei produktas turi firmware, komunikacijos protokolus, analoginį kalibravimą ar saugos logiką, FCT vis tiek dažnai būtinas kaip atskiras etapas.
Kiek test point reikia geram flying probe rezultatui?
Universalaus skaičiaus nėra, bet kritiniams tinklams reikia planuotos prieigos jau PCB projektavimo metu. Jei 4-8 sluoksnių plokštėje testavimo prieiga paliekama atsitiktiniams via, coverage ir ciklo laikas beveik visada blogėja.
Ar flying probe tinka BGA ir labai tankioms plokštėms?
Taip, bet su ribomis. Jis gali tikrinti elektrinius ryšius aplink BGA grandinę, tačiau pačios paslėptos litavimo jungtys dažniausiai vis tiek reikalauja X-Ray tikrinimo. Todėl aukšto tankio plokštėse dažnas derinys yra AOI + X-Ray + flying probe.
Kada verta galvoti apie perėjimą į fixture-based ICT?
Kai dizainas stabilus bent 1-2 gamybos ciklus, kiekiai artėja prie šimtų ar tūkstančių vienetų, o taktas linijoje tampa svarbus. Tada aukštesnė pradžios investicija dažnai atsiperka per mažesnę vieneto testavimo kainą ir greitesnį throughput.
Ar flying probe padeda aptikti dizaino problemas, o ne tik surinkimo klaidas?
Taip. Jei testavimo prieiga prasta, tinklai nepasiekiami arba panelizacija neleidžia stabilaus kontakto, tai labai greitai išlenda NPI metu. Todėl flying probe dažnai atskleidžia ne tik broką, bet ir pačios testuojamumo architektūros silpnąsias vietas.
Išvada
Flying probe testas yra vienas vertingiausių įrankių tada, kai produktas dar mokosi tapti gaminamu pakartojamai. Jis nėra greičiausias metodas serijai, bet labai dažnai yra teisingiausias metodas prototipui, NPI partijai ir mažai serijai, kur svarbiausia mažesnė paleidimo rizika, greitesnė programos korekcija ir aiškesnis elektrinių gedimų vaizdas. Kai projektas stabilizuojasi, jis natūraliai gali užleisti vietą ICT fixture ar platesniam funkciniam testui. Tačiau ankstyvame etape jo vertė slypi būtent gebėjime greitai paversti spėjimus į patikrintus duomenis.
