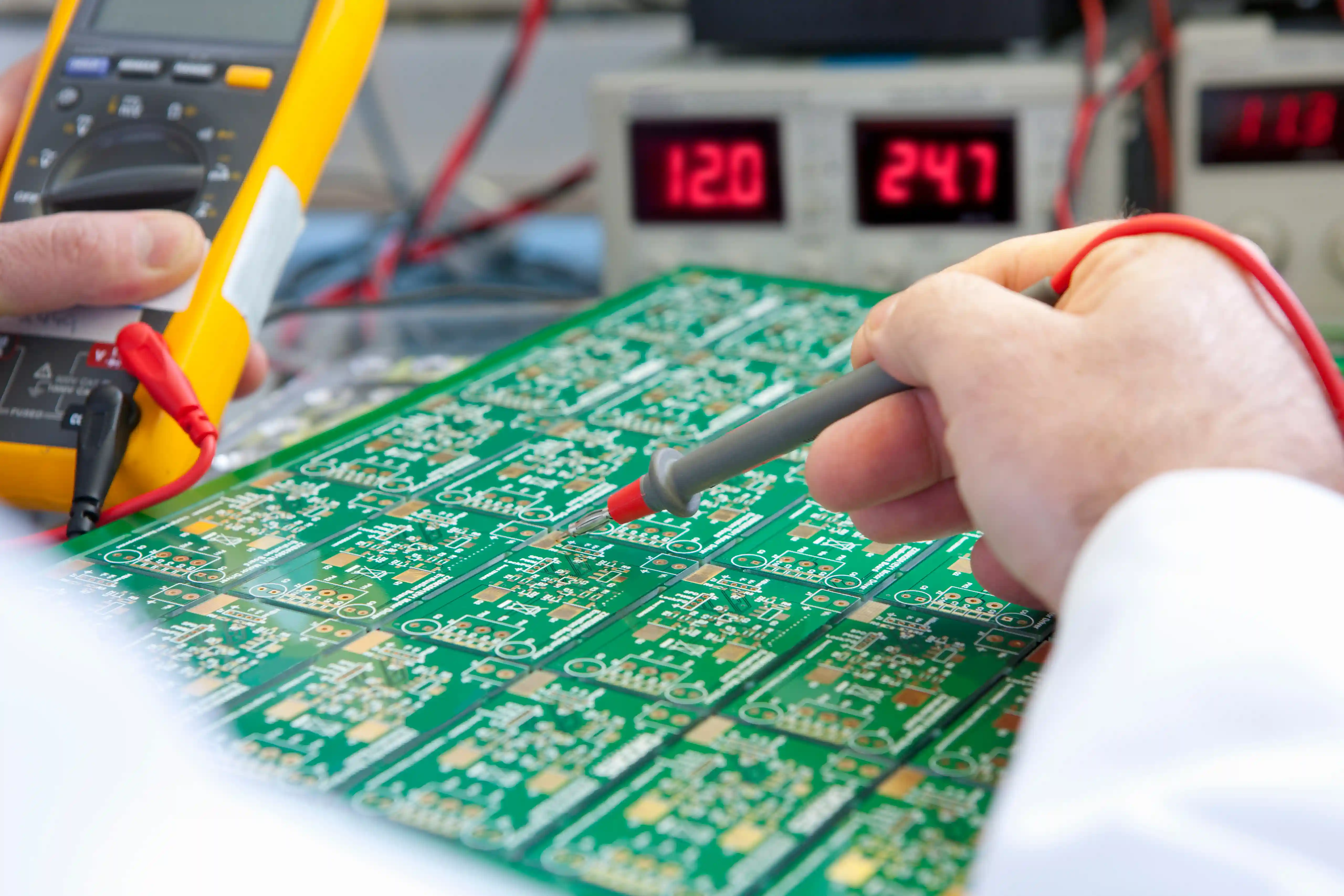

PCB elektrinis testavimas
Fixture Contacts ir Test Interface

Spring Probes ir Pogo Pins Patikimam Elektriniam Kontaktui

Spring probes ir pogo pins tampa kritine grandimi tada, kai PCB, laidų pynė ar kabelio mazgas turi būti tikrinamas pakartojamai, greitai ir be rankinio kontaktų improvizavimo. PCB Lithuania padeda sukurti testavimo kontaktų architektūrą fixture-based ICT, funkcinio testavimo stendams, wire harness continuity sistemoms ir mixed PCBA + cable mazgams, kuriuose svarbus ne tik elektrinis tęstinumas, bet ir ciklų ilgaamžiškumas, mažas kontaktinis pasipriešinimas bei stabilus prispaudimo langas.

100K+
Testo Ciklų
PCB + Harness
Taikymai
Low mOhm
Kontaktas
100%
Fixture Validacija

Kada Spring Probes ir Pogo Pins Yra Teisingas Sprendimas?

Daugelis komandų apie spring probes ir pogo pins pradeda galvoti per vėlai, kai testavimo stendas jau stringa dėl nestabilių matavimų, operatoriai spaudžia laidus ranka, o fixture coverage priklauso nuo atsitiktinio prisilietimo. Praktikoje šie kontaktai yra ne smulki mechaninė detalė, o tiesioginė testavimo patikimumo dalis. PCB Lithuania šią paslaugą taiko projektuose, kur reikia pakartojamo kontakto prie PCB test point, jungties lizdo, laidų pynės breakout, akumuliatoriaus kontaktų, coax ar mixed-signal mazgų. Teisingai parinktas spring probe sumažina false fail, sutrumpina taktinį laiką ir leidžia testavimo procesą paversti valdoma gamybos disciplina, o ne operatoriaus įgūdžiu.

Svarbiausia ne tik pasirinkti bendrą pogo pin tipą, bet suderinti jo darbinį eigą, jėgą, antgalio geometriją, paviršiaus dangą, srovės apkrovą ir fixture tolerancijas su realiu testavimo scenarijumi. PCB test fixture dažnai reikalauja tankių bed-of-nails kontaktų mažiems pad ar via taškams, o wire harness board dažniau svarbus didesnis mechaninis tolerantiškumas, įėjimas į connector cavity arba pakartojamas kontaktas prie laidininko, terminalo ar adapterio lizdo. Kai viename projekte susijungia ICT/FCT testavimas, laidų pynimas, jungčių surinkimas ir sistemų integracija, test kontaktų architektūra turi būti valdoma kaip visos DFT strategijos dalis, o ne paskutinės minutės pirkinių eilutė.

Techninės Specifikacijos

Gamybos Galimybės

Kontaktų Tipai
Pogo pins, receptacles, crown, spear, cup, flat tip
Taikymai
ICT, FCT, wire harness, connector, battery, RF fixture
Darbinė Jėga
Parenkama pagal pad, terminalą ir ciklų langą
Ciklų Tikslas
Nuo prototipo iki aukšto cikliškumo gamybinių fixture
Kontaktų Danga
Auksas ir kiti mažo pasipriešinimo paviršiai
Testavimo Lygis
Continuity, resistance, Hi-Pot, signal, power, RF
Integracija
PCB fixture, harness board, custom adapteriai, mixed assemblies
Dokumentacija
Fixture review, contact map, maintenance plan, validacija

Privalumai

Kodėl rinktis mus?

Kontaktas Parenkamas Pagal Tikrą Test Point

Vertiname ne kataloginį aprašą, o realų pad diametrą, terminalo geometriją, leistiną įspaudimą, oksidacijos riziką ir operatoriaus tolerancijas.

PCB ir Wire Harness Fixture Vienoje Logikoje

Galime sujungti bed-of-nails PCB testavimą su laidų pynės ar kabelio adapteriu, kad vienas stendas tikrintų mišrų elektroninį mazgą, o ne tik atskiras jo dalis.

Mažesnė False Fail Rizika

Teisinga spring force, antgalio forma ir travel langas sumažina nestabilų kontaktą, kuris dažnai atrodo kaip elektrinis gedimas, nors problema slypi fixture...

Didelio Cikliškumo Priežiūros Planas

Numatome kontaktų nusidėvėjimą, valymo dažnį, atsarginių probe keitimo logiką ir fixture priežiūrą, kad stendas išliktų stabilus ne tik per FAT, bet ir...

Tinka Signalui, Galiai ir Specialiems Mazgams

Parenkame skirtingas kontaktų šeimas continuity, low-level signal, battery, maitinimo ar net coaxial/RF testavimo sąlygoms, kai vienas universalus probe...

DFT Požiūris, o Ne Vien Detalės Pirkimas

Spring probes ir pogo pins jungiame su fixture architektūra, laidų maršrutizavimu, test sequence ir validacijos planu, kad klientas gautų veikiantį procesą,...

Darbo Procesas

Kaip dirbame

1

Testo Taškų ir Kontaktų Rizikų Peržiūra

Peržiūrime PCB test point, connector interface, laidų pynės breakout ir ciklų reikalavimus, kad suprastume, kur reikalingas stabiliausias kontaktas.

2

Probe Geometrijos ir Jėgos Parinkimas

Suderiname antgalio formą, travel, spring force, pitch ir paviršiaus dangą pagal elektrinį matavimą bei mechaninį tolerancijų langą.

3

Fixture Integracija ir Pirmas Pavyzdys

Integruojame kontaktus į ICT fixture, harness board ar custom adapterį, tada patikriname priėjimą, prispaudimą ir operatoriaus ergonomiką.

4

Elektrinė Validacija

Atliekame continuity, resistance, insulation ar kitus sutartus testus tam, kad atskirtume tikrą produkto defektą nuo kontaktavimo nestabilumo.

5

Serijinis Naudojimas ir Priežiūra

Paruošiame keitimo intervalus, valymo taisykles ir atsarginių kontaktų planą, kad fixture išlaikytų kartojamumą per visą projekto gyvavimo ciklą.

Taikymo Sritys

Pramonės šakos

Fixture-based ICT PCB testavimasFlying probe papildantys custom adapteriaiWire harness continuity ir pinning testaiConnector mating ir terminal contact fixtureBattery, charging ir docking kontaktaiMixed PCB + cable + enclosure mazgų validacijaAutomotive ir industrial end-of-line test stendaiMedicinos ir telekomunikacijų elektronikos testavimas

Medžiagos ir Parinktys

Pasirinkimo galimybės

Crown ir Multi-Point Tipai

Tinka oksiduotiems, nelygiems ar terminalo tipo kontaktams, kai reikia geresnio mechaninio sukibimo ir stabilesnio continuity rezultato.

Spear ir Sharp Tipai

Naudojami tada, kai būtina prasiskverbti per lengvą oksidaciją ar prisiliesti prie mažesnio test point, tačiau reikia atsargiai valdyti pad pažeidimo riziką.

Flat arba Cup Tipai

Tinkami baterijų, mating pad, plokščių kontaktų ar mažiau agresyvaus pakartojamo prispaudimo scenarijams.

Receptacles ir Probe Housing

Probe korpusai ir lizdai parenkami pagal fixture storį, keitimo patogumą, pitch ir ilgalaikį priežiūros modelį.

Didelės Srovės arba Specialūs Kontaktai

Projektams, kuriuose vien continuity nepakanka ir reikia stabilesnio kontakto maitinimo, įkrovimo ar specialių coaxial interfeisų testui.

DUK

Dažnai užduodami klausimai

Kuo skiriasi spring probe ir pogo pin?
Praktikoje terminai dažnai vartojami kaip sinonimai. Abu apibūdina spyruoklinį elektrinį kontaktą, tačiau svarbiausia ne pavadinimas, o jo travel, spring force, tip shape, plating ir ciklų tinkamumas konkrečiam fixture.
Ar ši paslauga tinka tik PCB ICT testavimui?
Ne. Spring probes ir pogo pins taip pat labai naudingi wire harness board, connector adapteriams, battery dock kontaktams, mixed PCB + cable mazgams ir funkciniams test stendams, kur reikia pakartojamo prispaudimo prie elektrinio taško.
Kodėl netinkami kontaktai sukelia false fail?
Jei probe eiga per maža, jėga per silpna, antgalis netinka paviršiui arba fixture mechanika blogai centruoja detalę, matuojamas ne realus produkto gedimas, o nestabilus prisilietimas. Tai didina pakartotinius testus ir operatoriaus laiką.
Ar galite padėti ir su pačiu fixture, ne tik su kontaktų parinkimu?
Taip. PCB Lithuania šią temą derina su ICT/FCT testavimu, bendru elektronikos testavimu ir kabelių ar laidų pynių gamyba, kad kontaktai būtų suderinti su realiu stendo procesu.
Kada verta rinktis atskirus probe tipus viename stende?
Kai vienas fixture vienu metu liečia skirtingus paviršius: mažus PCB pad, connector terminalus, maitinimo kontaktus ar oksiduotesnius mechaninius taškus. Tada vienas universalus probe dažnai sukelia kompromisus, kurių galima išvengti mišria kontaktų architektūra.
Ar ši tema aktuali ir wire harness gamybai?
Taip. Laidų pynių test stenduose spring probes dažnai naudojami adapteriams, breakout board, terminalų validacijai, mating connector testams ir EOL continuity procesui, ypač kai produktas kartojamas didesnėmis apimtimis.
