PCB Test Fixture Projektavimas Serijinei PCBA Kontrolei
PCB test fixture projektavimas leidžia paversti elektrinį ir funkcinį testavimą pakartojamu gamybos procesu, o ne operatoriaus improvizacija. PCB Lithuania kuria ICT, FCT ir end-of-line testavimo adapterius PCBA, kabelio ir box build mazgams: nuo DFT peržiūros ir test point žemėlapio iki pogo pin kontaktų, mechaninio laikiklio, programos validacijos ir fixture priežiūros plano.
500+
Vnt. Fixture Riba
100%
FCT Galimybė
IPC-A-610
Priėmimo Logika
FAI
Pirmo Vnt. Vartai
Santrauka
- PCB test fixture tinka serijoms, kur flying probe taktinis laikas arba rankinis FCT tampa per lėtas.
- DFT peržiūra tikrina test point, mechaninį priėjimą, programavimo sąsajas ir false fail riziką.
- NRE kaštai turi būti lyginami pagal 500, 1000, 5000 ir metinio poreikio scenarijus.
- Fixture validacija turi turėti golden sample, FAI, self-check ir registruotus pass/fail duomenis.
Kas yra PCB Test Fixture ir Kada Jo Reikia?

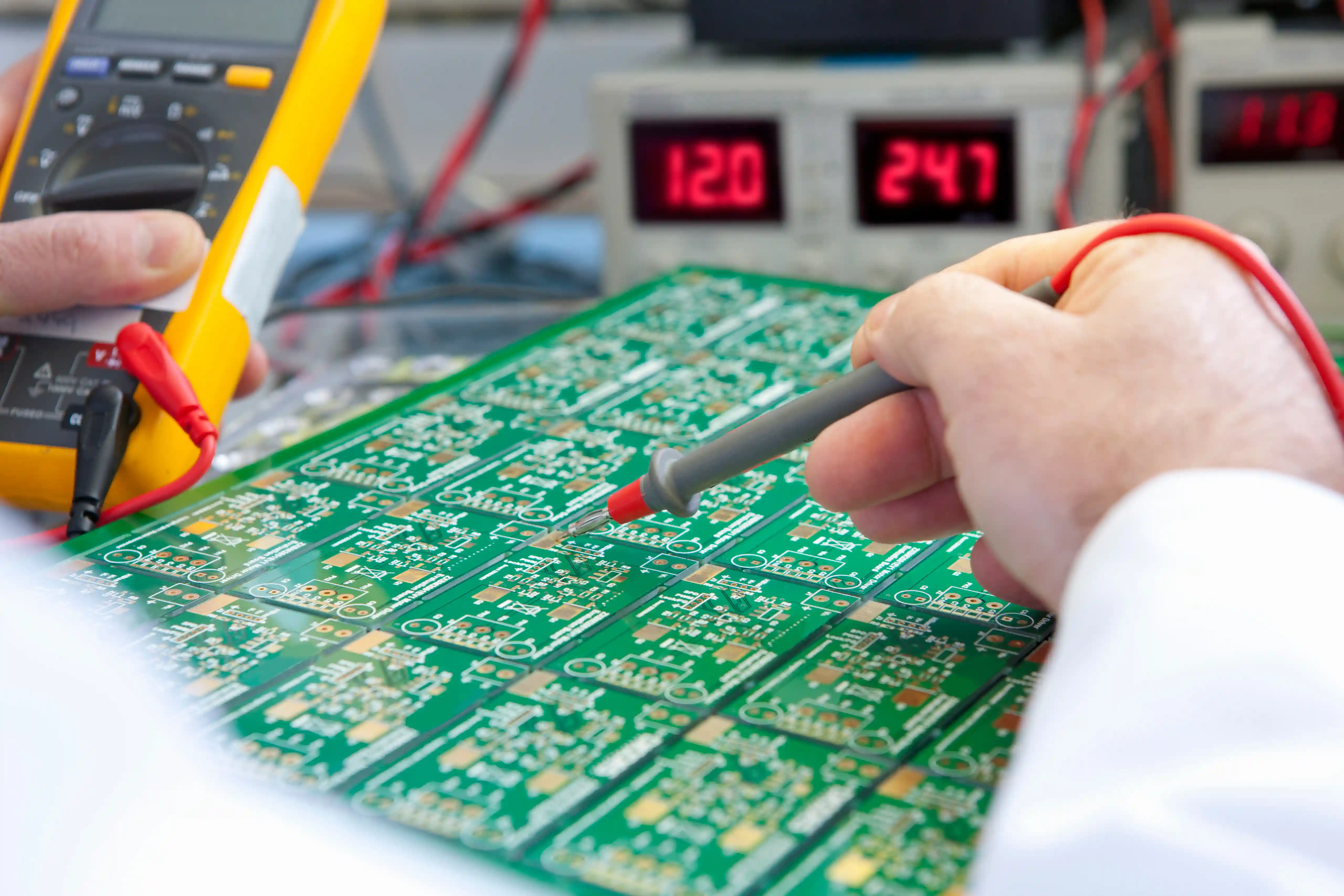

PCB test fixture yra mechaninis, elektrinis ir programinis testavimo adapteris, kuris pakartojamai prijungia PCBA prie ICT, FCT arba end-of-line testavimo sistemos. ICT yra in-circuit testas, tikrinantis komponentų vertes, trumpuosius jungimus ir atviras grandines per test point taškus. FCT yra funkcinis testas, kuris tikrina visą mazgą realiomis darbo sąlygomis: maitinimą, komunikaciją, LED, relę, jutiklį, firmware arba galutinį vartotojo režimą. Fixture reikalingas tada, kai vienas produktas bus kartojamas dešimtimis ar tūkstančiais vienetų ir testavimo rezultatas turi būti vienodas kiekvienoje pamainoje.
Pogo pin yra spyruoklinis kontaktas, kuris fixture stende sudaro kontroliuojamą elektrinį prisilietimą prie PCB pad, via, test point arba jungties terminalo. Projektuodami fixture vertiname ne tik kontaktų skaičių, bet ir test point skersmenį, leidžiamą PCB linkimą, komponentų aukštį, ESD valdymą, operatoriaus ergonomiką ir priežiūros intervalą. Gamybos priėmimo logiką siejame su IPC elektronikos standartais, o kokybės sistemos dokumentaciją deriname su ISO 9000 principais, kad pirkėjas matytų, kur baigiasi produkto defektas ir kur prasideda testavimo įrangos rizika.
Sprendimas tarp flying probe, paprasto FCT laikiklio ir pilno bed-of-nails fixture priklauso nuo kiekio, test coverage, takto ir revizijų stabilumo. Jei projektas dar EVT/DVT etape, dažnai rekomenduojame laikyti fixture paprastesnį ir palikti vietos pakeitimams. Jei produktas jau eina į PVT arba 1000+ vnt. seriją, mechaninis stabilumas, fixture self-check ir atsarginių kontaktų planas tampa svarbesni už mažiausią pradinę kainą.
Techninės Specifikacijos
Gamybos Galimybės
Fixture Tipai
ICT, FCT, EOL, programavimo adapteriai
Kontaktų Sąsaja
Pogo pin, mating connector, custom adapteriai
DFT Tikrinimas
Test point, netlist, coverage, priėjimas
Kiekio Scenarijai
EVT, DVT, PVT, 500-10000+ vnt.
Validacija
Golden sample, FAI, self-check, pass/fail logai
Standartai
IPC-A-610, IPC-J-STD-001, IPC-A-620 pagal apimtį
Duomenys
Serijinis numeris, test log, operatorius, laikas
Integracija
PCBA, kabeliai, korpusas, firmware, MES
Privalumai
Kodėl rinktis mus?
DFT Peržiūra Prieš Fixture NRE
Patikriname test point tinkamumą, komponentų aukščius, programavimo jungtis ir mechanines zonas prieš pradedant brangesnį fixture projektavimą.
ICT ir FCT Viename Plane
Atskiriame, ką turi aptikti ICT, ką geriau palikti FCT, ir kada reikalingas papildomas Hi-Pot, firmware arba komunikacijos testas.
False Fail Rizikos Mažinimas
Kontaktų jėga, prispaudimo eiga, plokštės atrama ir operatoriaus veiksmų seka parenkami taip, kad fixture nematuotų savo klaidos kaip gaminio defekto.
NRE Skaidymas Pagal Kiekį
Fixture kainą vertiname atskirai nuo vieneto kainos, todėl RFQ gali palyginti 500, 1000, 5000 ir metinio poreikio scenarijus be paslėptų prielaidų.
Mišrūs PCBA ir Kabelių Stendai
Kai galutinis produktas turi plokštę, kabelį ir korpusą, fixture gali tikrinti visą mazgą, o ne tik atskirą spausdintinę plokštę.
Priežiūros ir Atsarginių Dalių Planas
Numatome pogo pin keitimą, valymo periodą, golden sample patikrą ir fixture statuso žymėjimą per visą produkto gyvavimo ciklą.
Darbo Procesas
Kaip dirbame
1
RFQ ir DFT Duomenų Peržiūra
Įvertiname Gerber, ODB++, BOM, Pick-and-Place, schemą, netlist ir pageidaujamą test coverage.
2
Fixture Koncepcija
Parenkame ICT, FCT arba mišrų stendą, kontaktų tipą, prispaudimo logiką, operatoriaus veiksmus ir NRE scenarijų.
3
Mechanika ir Programa
Kuriamas laikiklis, kontaktų žemėlapis, laidynas, maitinimo seka, programavimo adapteris ir testavimo programos logika.
4
FAI ir Golden Sample
Pirmi vienetai tikrinami su žinomais gerais ir blogais pavyzdžiais, kad fixture aptiktų defektą, o ne sukurtų false fail.
5
Serijinis Testavimas
Fixture naudojamas gamyboje su pass/fail įrašais, self-check tvarka, priežiūros planu ir pakeitimų kontrole.
Taikymo Sritys
Pramonės šakos
Serijinis PCBA ICT testavimasFCT stendai pramoninės automatikos moduliamsFirmware programavimo ir testavimo adapteriaiBox build end-of-line testavimasMedicinos elektronikos funkcinių ribų tikrinimasAutomotive elektronikos atsekamumasMixed PCBA + cable + enclosure validacijaNPI perėjimas iš flying probe į gamybinį fixture
Medžiagos ir Parinktys
Pasirinkimo galimybės
Bed-of-Nails ICT Fixture
Tankus pogo pin kontaktų laukas komponentų vertėms, short/open defektams ir tinklų tęstinumui tikrinti serijinėje gamyboje.
FCT Funkcinis Stendas
Maitinimo šaltiniai, apkrovos, komunikacijos sąsajos, firmware įkėlimas ir pass/fail logika pagal produkto veikimo ribas.
Programavimo Adapteris
ISP, JTAG, SWD, UART arba kitos sąsajos, kai firmware įkėlimas turi būti susietas su galutiniu funkciniu testu.
Mišrus Kabelio ir PCB Fixture
Mating jungtys, breakout adapteriai ir PCB kontaktai viename stende, kai galutinis mazgas turi būti tikrinamas kaip sistema.
Golden Sample ir Self-Check Rinkinys
Žinomų gerų ir ribinių pavyzdžių rinkinys, naudojamas fixture stabilumui tikrinti prieš pamainą arba po priežiūros.
DUK
Dažnai užduodami klausimai
Kada verta kurti PCB test fixture vietoj flying probe?
PCB test fixture verta kurti, kai partija paprastai viršija 500-1000 vnt., testas turi būti kartojamas kiekviename gamybos cikle arba reikia trumpesnio takto nei flying probe gali pasiūlyti. Flying probe tinka NPI ir mažoms partijoms, nes nereikia mechaninio adapterio. Fixture pagrįstas ICT arba FCT dažniau atsiperka serijoje, kai vienkartinė NRE kaina paskirstoma per 1000+, 5000 arba 10000 vnt. Programą ir fixture validuojame su pirmo vieneto patvirtinimu, kad testas neatskirtų gero produkto kaip false fail.
Kokius duomenis reikia pateikti PCB test fixture projektavimui?
PCB test fixture projektavimui reikia Gerber arba ODB++ failų, BOM, Pick-and-Place duomenų, schemos, netlist, test point sąrašo, pageidaujamo test coverage ir produkto veikimo ribų. FCT stendui papildomai reikia maitinimo sekos, komunikacijos protokolų, firmware įkėlimo metodo, leidžiamų srovių bei įtampų intervalų. Jei fixture turi tikrinti ir kabelį arba korpusą, pridėkite jungčių pinout, mechaninį 3D modelį ir operatoriaus veiksmų seką. Taip galima įvertinti DFT riziką dar prieš gaminant adapterį.
Ar PCB test fixture gali tikrinti PCBA kartu su kabeliais ir korpusu?
Taip, PCB test fixture gali būti išplėstas į mišrų PCBA, kabelio ir box build testavimo stendą, jei mechaninis priėjimas suplanuotas nuo pradžių. Tokiu atveju fixture naudoja pogo pin kontaktus PCB test point taškams, mating jungtis kabeliams, maitinimo šaltinius, apkrovas ir programinę seką galutiniam FCT. Šis modelis tinka pramoninei automatikai, medicinos įrangai ir energijos valdymo moduliams, kuriuose vien plokštės continuity neužtenka. Trade-off aiškus: didesnė NRE kaina, bet mažiau rankinio matavimo ir mažesnė operatoriaus klaidos rizika.
Kaip valdote fixture NRE kainą prototipuose?
Fixture NRE kainą prototipuose valdome etapais: pirmiausia patikriname test point prieinamumą, tada parenkame paprastą mechaninį laikiklį arba pusiau automatinį stendą, o pilną gamybinį fixture siūlome tik patvirtinus kiekį. Tipiniame energijos projekte pradinį įrankiavimą galima atidėti naudojant silikoninę formą: pagaminami keli pavyzdiniai vienetai, rezervuojama nedidelė žaliavos dalis, formos etapas trunka apie dvi savaites, o bendra imčių eiga – kelios savaitės. Toks požiūris padeda validuoti dizainą prieš brangesnį hard tooling.
Kokie standartai svarbūs PCB test fixture ir FCT validacijai?
PCB test fixture validacijai dažniausiai remiamės IPC-A-610 priėmimo logika surinktai elektronikai, IPC-J-STD-001 litavimo procesui ir IPC elektronikos gairėmis, kai reikia aiškiai atskirti gaminio defektą nuo testavimo kontakto klaidos. Jei fixture tikrina laidų pynę arba kabelio dalį, įtraukiame IPC-A-620 kriterijus ir 100% continuity arba Hi-Pot reikalavimus. Kritiniuose projektuose rekomenduojame FAI, golden sample, kasdienį fixture self-check ir registruotus pass/fail duomenis pagal serijinį numerį.
