RF Cable Assemblies Aukšto Dažnio Sistemoms
RF cable assemblies paslauga skirta projektams, kuriuose kabelio mazgas tiesiogiai lemia signalo rezervą, VSWR, ekranavimo kokybę ir sistemos stabilumą. PCB Lithuania gamina individualius 50 omų ir 75 omų RF kabelių surinkimus su SMA, BNC, TNC, N, UHF, MMCX ir FAKRA jungtimis, pritaikytus nuo laboratorinių pigtail iki telekomunikacijų, radarų, matavimo ir embedded bevielių sistemų. Deriname kabelio tipą, jungčių geometriją, lenkimo spindulį ir testavimo langą taip, kad kabelio rinkinys būtų ne tik surinktas, bet ir pakartojamai pagaminamas serijoje.
Kada Reikalingas Specializuotas RF Kabelių Surinkimas?
RF cable assemblies nėra tas pats, kas bendros paskirties kabelių surinkimas. Aukšto dažnio linijoje net keli milimetrai neteisingo stripping ilgio, netinkamai parinktas ferrule diametras ar prastas ekrano prijungimas prie jungties korpuso gali pabloginti return loss, insertion loss ir ekranavimo tęstinumą. Dėl to RF kabelio mazgas turi būti vertinamas kaip elektrinė perdavimo linija, o ne vien mechaninis laidas su dviem jungtimis. PCB Lithuania padeda projektuose, kur reikia suderinti kabelio tipą su realiu dažnių diapazonu, maršruto ilgiu, aplinkos vibracija, jungties tipu ir galutiniu testavimo planu.
Ši paslauga apima ne tik standartinius RG pigtail ar adapterinius kabelius. Gaminame RF cable assemblies prototipams, mažoms NPI partijoms ir serijoms, kai reikia mažų nuostolių telekomunikacijų linijų, ekranavimo kritinėse pramoninėse spintose, FAKRA ar Mini-FAKRA automobilių mazgų, laboratorinių SMA kabelių, panel-mount perėjimų ar storesnių mikrobangų kabelių su griežtesniu mechaniniu sutvirtinimu. Vertiname, ar projektui geriau tinka lankstus plonas kabelis, ar mažesnio slopinimo storesnė konstrukcija, ir iš anksto suderiname reikalavimus continuity, hi-pot, VSWR, insertion loss ar VNA ataskaitai. Toks požiūris padeda išvengti dažnos klaidos, kai teisinga jungtis suporuojama su netinkamu kabeliu arba kai kabelio nuostoliai paaiškėja tik sistemos validacijos etape.
Techninės Specifikacijos
Gamybos Galimybės
Privalumai
Kodėl rinktis mus?
Kabelis Parenkamas Pagal Dažnį, Ne Pagal Nuojautą
Vertiname darbinį dažnį, ilgį, nuostolių biudžetą ir lankstumo reikalavimus, kad RF cable assemblies būtų stabilūs realioje sistemoje, o ne tik kataloge.
Platus RF Jungčių Spektras
Galime surinkti kabelius su SMA, BNC, TNC, N, RP-SMA, FAKRA ir kitomis RF jungtimis, įskaitant panel-mount, kampinius ir strain relief reikalaujančius...
Mažų Nuostolių ir Mikrobangų Konfigūracijos
Kai projektas jautrus insertion loss ar return loss, parenkame storesnę mažų nuostolių konstrukciją, trumpesnį maršrutą ir tinkamą termination procesą.
Pakartojamas Ekrano Užbaigimas
RF kabelio rezultatas priklauso nuo 360 laipsnių ekrano kontakto, teisingo stripping profilio ir ferrule valdymo, todėl procesą valdome pagal darbo instrukciją.
Testavimas Pagal Kritiškumą
Baziniuose projektuose atliekame 100% continuity ir pinning kontrolę, o kritinėms RF linijoms galime pridėti VSWR, insertion loss ar VNA matavimo langą.
Integracija Su Platesniu EMS Projektu
RF cable assemblies galime tiekti kartu su aukšto dažnio PCB, jungčių mazgais, box build ar galutiniu surinkimu, kad validacija vyktų vienoje grandinėje.
Darbo Procesas
Kaip dirbame
RF Reikalavimų Surinkimas
Suderiname impedanciją, dažnių diapazoną, jungtis, maršruto ilgį, aplinką ir tikslinius nuostolių ar VSWR kriterijus.
Kabelio ir Jungčių Parinkimas
Parenkame tinkamą kabelio šeimą, jungties geometriją, backshell ar strain relief sprendimą pagal elektrinius ir mechaninius poreikius.
Pirmo Pavyzdžio Gamyba
Pagaminame pirmą pavyzdį ar pilotinę partiją, kad būtų galima patvirtinti routing, lenkimo spindulį ir elektrinius matavimus prieš seriją.
Serijinis Surinkimas
RF kabeliai ruošiami pagal patvirtintą stripping profilį, terminaciją ir darbo instrukciją, išlaikant pakartojamą geometriją tarp vienetų.
Elektrinis ir Vizualinis Patikrinimas
Atliekame sutartą testų lygį nuo continuity iki VNA, dokumentuojame rezultatų atitiktį ir tik tada paleidžiame siuntą.
Taikymo Sritys
Pramonės šakos
Medžiagos ir Parinktys
Pasirinkimo galimybės
Ploni Lankstūs Kabeliai
RG-174, RG-178 ar RG-316 klasė, kai svarbus mažas diametras, trumpas pigtail ir mažas lenkimo spindulys kompaktiškame mazge.
Bendros Paskirties RF Kabeliai
RG-58 ar panašūs kabeliai laboratorijai, trumpesniems ryšio keliams ir projektams, kur reikia kainos bei našumo balanso.
Dvigubai Ekranuoti Kabeliai
RG-400 ar RG-214 klasė, kai svarbi didesnė ekranavimo atsarga, mažesni nuostoliai ir aukštesnis patikimumas vibracinėje aplinkoje.
Mažų Nuostolių Kabeliai
LMR klasės arba ekvivalentiški variantai ilgesniems maršrutams, kai kiekvienas papildomas dB tiesiogiai keičia sistemos link budget.
Automotive RF Jungtys
FAKRA ir susiję RF formatai, kai reikia aiškaus keying, pakartojamo montavimo ir kompaktiškos integracijos transporto elektronikoje.
DUK
Dažnai užduodami klausimai
Kuo RF cable assemblies skiriasi nuo paprasto kabelių surinkimo?
Ar galite pagaminti ir koaksialinius, ir mikrobangų kabelių rinkinius?
Kokią informaciją reikia pateikti RF pasiūlymui?
Ar testuojate kiekvieną RF kabelį?
Ar galite tiekti RF cable assemblies kartu su PCB ar box build?
Koks minimalus užsakymo kiekis?
Susijusios Paslaugos
Taip pat siūlome
RG214 Kabelių Surinkimas
Storesni, mažesnių nuostolių koaksialiniai kabeliai aukštesnei galiai, geresniam ekranavimui ir demanding RF aplinkoms.
Sužinoti daugiauEkranuotų Kabelių Surinkimas
Kai pagrindinė rizika yra EMI ir RFI, o kabelio ekranavimo architektūra lemia sistemos stabilumą.

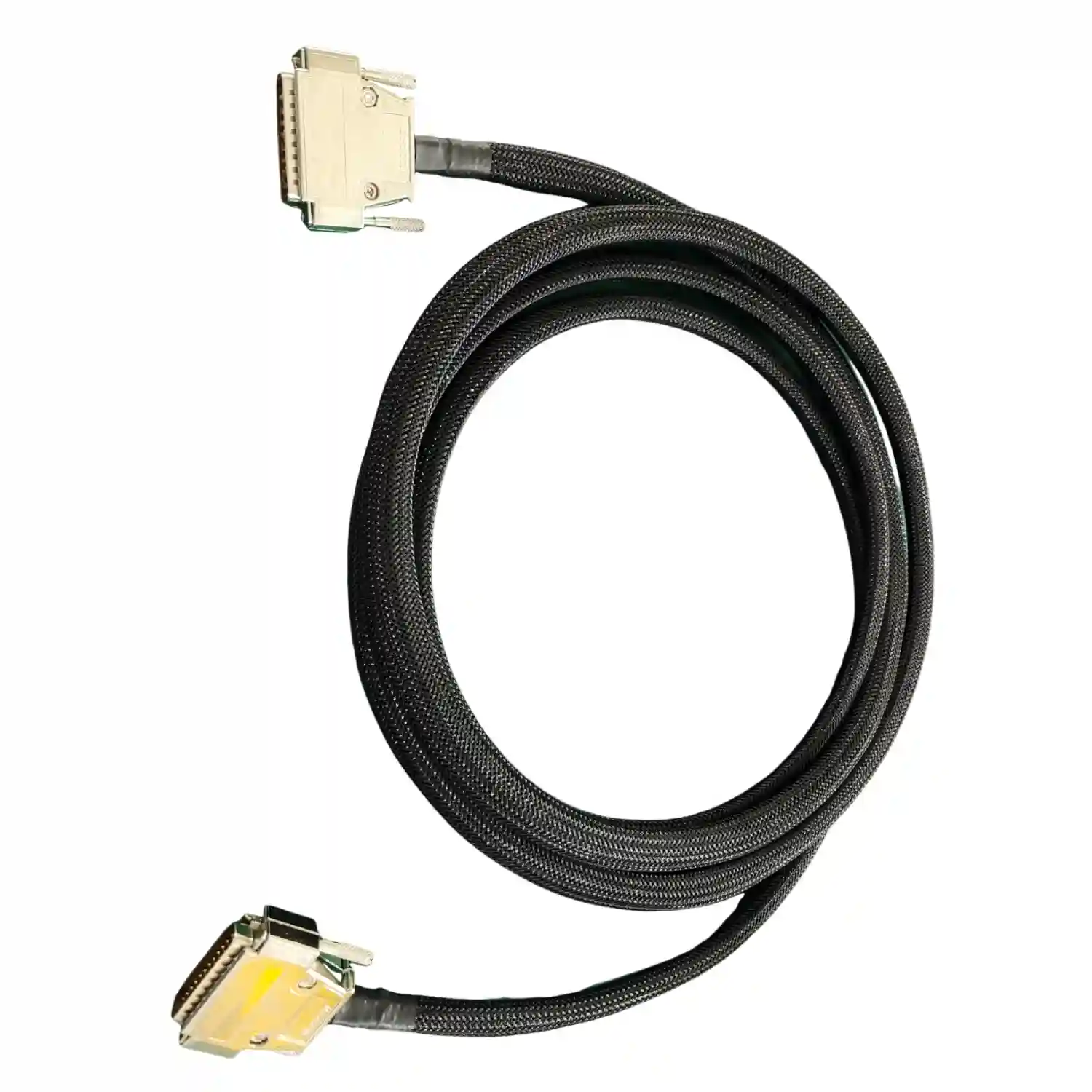

Sužinoti daugiauIndividualūs Kabeliai
Pritaikyti kabeliai nestandartiniams ilgiams, jungtims ir mišriems signaliniams bei maitinimo mazgams.
Sužinoti daugiauJungčių Surinkimas
Tiksli crimp, solder ir connector termination kontrolė kabeliams, laidynams ir integruotiems mazgams.
Sužinoti daugiauAukšto Dažnio PCB
RF PCB ir kabelio kelias turi veikti kaip viena sistema, ypač kai svarbi kontroliuojama impedancija ir maži nuostoliai.
