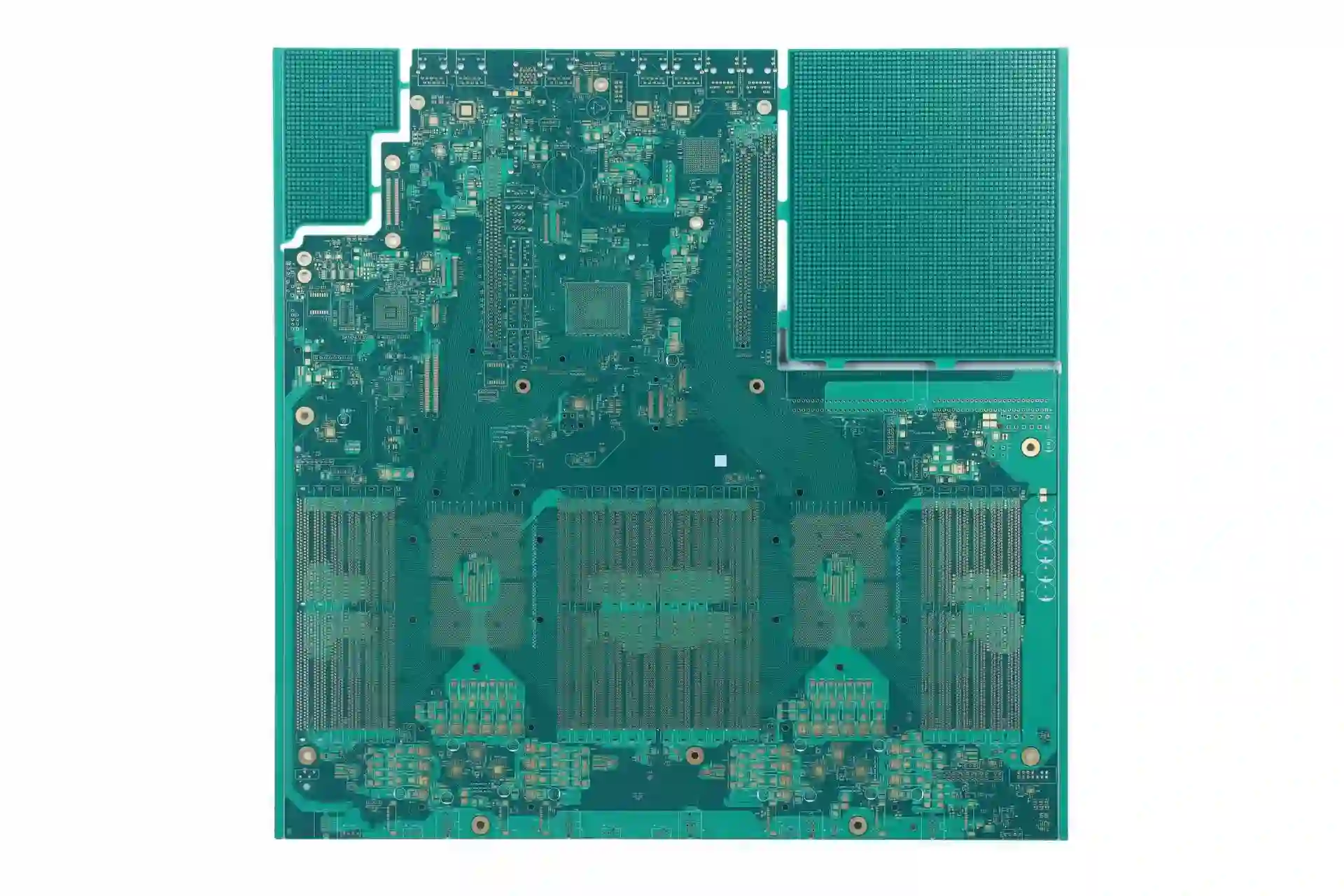

HDI PCB gamyba
Aukšto Tankio Sujungimų Technologija

HDI PCB Gamyba su Microvias Technologija

HDI (High Density Interconnect) PCB plokštės yra modernios elektronikos pagrindas, leidžiantis sukurti mažesnius, lengvesnius ir galingesnius įrenginius. Mūsų HDI gamyba apima microvias, stacked vias, ir any-layer HDI technologijas – nuo mobiliųjų telefonų iki medicinos implantų ir kosmoso elektronikos.

Gauti nemokamą pasiūlymąTechninė pagalba
0.1mm
Min Microvia
2mil
Min Takelis
4+N+4
Max Build-up
Any
Layer HDI

Kas yra HDI PCB ir Kodėl Ji Revoliucionizuoja Elektroniką?

HDI (High Density Interconnect) PCB yra aukšto tankio spausdintinė plokštė su smulkesniais takeliais, mažesnėmis viomis ir tankesniais komponentų išdėstymais nei tradicinės PCB. HDI technologija naudoja microvias – lazeriu gręžtas mažas skylutes (≥0.1mm), kurios užima mažiau vietos ir leidžia efektyvesnį signalų perdavimą. PCB Lithuania HDI gamyba leidžia realizuoti sudėtingiausius elektronikos projektus su maksimaliu funkcionalumu minimaliame plote.

Mūsų HDI PCB gamybos procesas apima UV ir CO2 lazerinį gręžimą microvioms, elektrocheminį vario dengimą, ir precizišką sluoksnių registraciją build-up procesui. Siūlome skirtingas HDI struktūras: 1+N+1 paprastam HDI, 2+N+2 ir 3+N+3 sudėtingesniems projektams, bei Any Layer HDI maksimaliam lankstumui. HDI PCB privalumai apima mažesnį plokštės dydį (iki 50%), geresnį signalo vientisumą, trumpesnius signalo kelius, ir geresnį EMI valdymą. Dirbame su fine-pitch BGA (0.3mm) ir CSP komponentais.

Susijusios paslaugos:

5G antenos PCBDaugiasluoksnė PCBAklų ir užkastų vijų PCBVia-in-pad PCBPCB gamybaBGA litavimasAukštos Tg PCB FR4 Tg170PCB prototipaiAukšto dažnio PCB

Techninės Specifikacijos

Gamybos Galimybės

Microvia Dydis
≥0.1mm
Lazerinis Gręžimas
UV/CO2 lazeris
Min. Takelio Plotis
2 mil (0.05mm)
Min. Tarpas
2 mil (0.05mm)
Build-up Sluoksniai
1+N+1 iki 4+N+4
Via-in-Pad
Užpildytos ir padengtos
Stacked Vias
Iki 4 lygių
BGA Pitch
≥0.3mm

Privalumai

Kodėl rinktis mus?

1+N+1 HDI

Vienas build-up sluoksnis kiekvienoje HDI PCB pusėje. Bazinis HDI lygis, tinkantis daugumai vartojimo elektronikos projektų.

2+N+2 HDI

Du build-up sluoksniai kiekvienoje HDI PCB pusėje. Stacked microvias, tinkama SSD, tinklo įrangai ir sudėtingesniems projektams.

3+N+3 ir 4+N+4 HDI

Trys ar keturi build-up sluoksniai aukščiausio sudėtingumo HDI PCB. Serveriai, aukšto našumo kompiuterija.

Any Layer HDI

Laisvai jungiami visi sluoksniai bet kurioje pozicijoje. Maksimalus HDI lankstumas aviacijai ir kosmoso taikymams.

Microvias su Užpildymu

Užpildytos ir padengtos microvias via-in-pad HDI dizainui, leidžiančiam montuoti BGA tiesiai ant vios.

Fine-Pitch BGA Palaikymas

HDI PCB optimizuota 0.3mm ir mažesnio pitch BGA komponentams su efektyviu fanout dizainu.

Darbo Procesas

Kaip dirbame

1

Core Gamyba

Vidinio core sluoksnio gamyba ir paruošimas HDI build-up procesui.

2

Build-up Laminavimas

Prepreg sluoksnio laminavimas ant core HDI struktūros formavimui.

3

Lazerinis Gręžimas

UV arba CO2 lazeriu gręžiamos microvias HDI sujungimams.

4

Elektrocheminis Dengimas

Vario dengimas microvioms ir paviršiui, HDI sluoksnio formavimas.

Taikymo Sritys

Pramonės šakos

Mobilieji telefonaiPlanšetės ir nešiojami kompiuteriaiMedicinos implantaiSSD ir atminties moduliaiAutomobilių ADAS5G telekomunikacijosWearable įrenginiaiAviacija ir kosmosas

Medžiagos ir Parinktys

Pasirinkimo galimybės

ABF (Ajinomoto)

Build-up filmas HDI PCB su puikiomis dielektrinėmis savybėmis.

RCC (Resin Coated Copper)

Dervos dengtas varis HDI build-up sluoksniams.

High-Tg FR-4

Aukštos temperatūros FR-4 HDI core ir prepreg sluoksniams.

Low-Dk Medžiagos

Žemos dielektrinės konstantos medžiagos aukšto greičio HDI PCB.

DUK

Dažnai užduodami klausimai

Kas yra HDI PCB ir kuo ji skiriasi nuo standartinės PCB?
HDI (High Density Interconnect) PCB naudoja smulkesnius takelius (iki 2mil), mažesnes microvias (iki 0.1mm) ir tankesnį išdėstymą nei standartinė PCB. HDI leidžia sukurti iki 50% mažesnes plokštes su geresnėmis elektrinėmis savybėmis.
Kas yra microvias HDI PCB?
Microvias yra mažos (≤0.15mm) lazeriu gręžtos skylutės HDI PCB, jungiančios gretimus sluoksnius. Skirtingai nuo tradicinių viomų, microvias užima mažiau vietos ir leidžia tankesnį komponentų išdėstymą.
Kokią HDI struktūrą pasirinkti projektui?
1+N+1 tinka paprastiems HDI projektams (vartojimo elektronika). 2+N+2 rekomenduojama BGA su 0.5mm pitch. 3+N+3 ir 4+N+4 būtina sudėtingiems projektams su fine-pitch BGA. Any Layer HDI – maksimaliam lankstumui.
Ar HDI PCB yra brangesnė nei standartinė daugiasluoksnė PCB?
Taip, HDI PCB kainuoja daugiau dėl lazerinio gręžimo ir sudėtingesnio proceso. Tačiau HDI gali sumažinti bendrą sistemą, nes leidžia mažesnę plokštę su mažiau sluoksnių ir kompaktiškesnį galutinį produktą.
Kiek laiko užtrunka HDI PCB gamyba?
Standartinė 1+N+1 HDI PCB gamyba trunka 8-10 darbo dienų. Sudėtingesnės 2+N+2 ir 3+N+3 HDI struktūros gaminamos per 12-18 darbo dienų. Express HDI paslaugą siūlome pagal užklausą.
