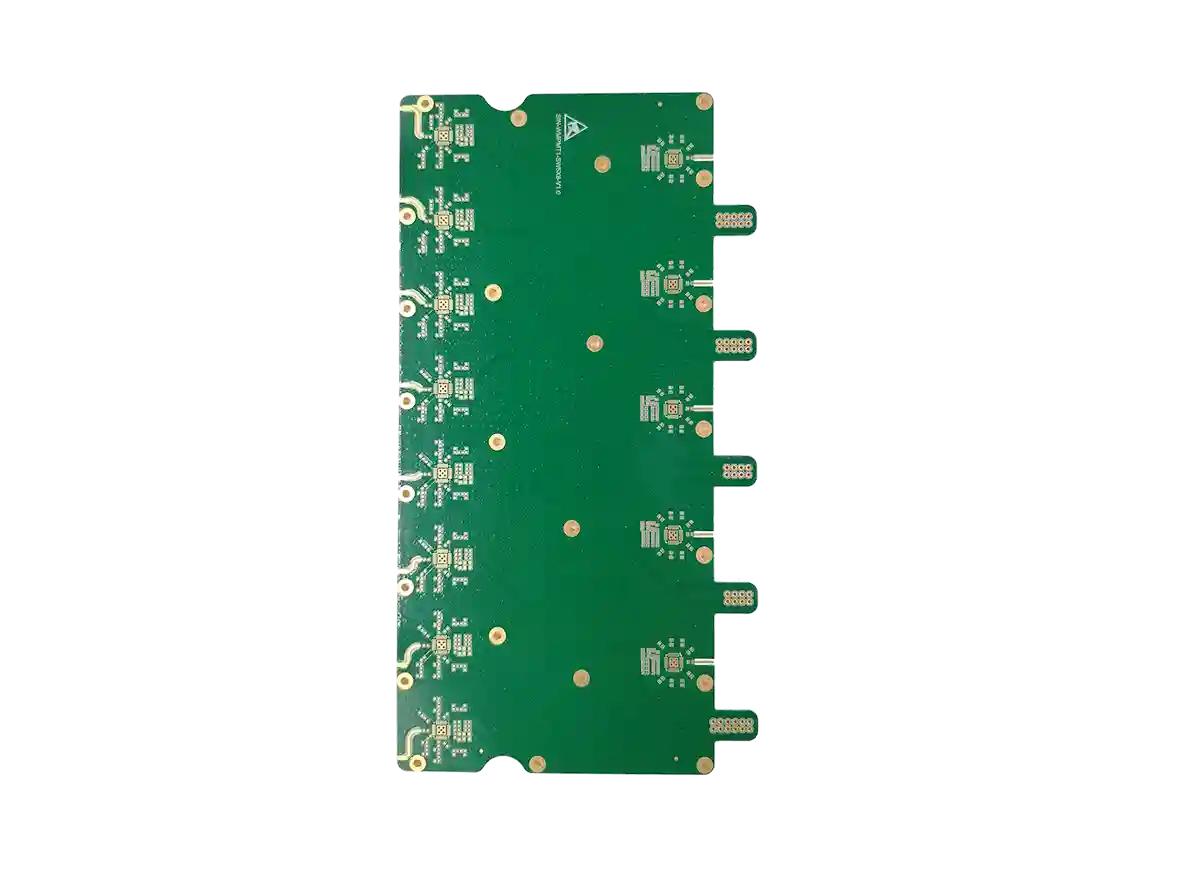

RF laminato 5G antenos PCB plokštės gamybos patikrai

5G, RF ir antenų moduliai

5G Antenos PCB Gamyba su Kontroliuojamu Impedansu

5G antenos PCB yra RF spausdintinė plokštė, kurioje antenos geometrija, dielektriko stabilumas, vario šiurkštumas ir paviršiaus apdaila tiesiogiai keičia spinduliavimo efektyvumą. Gaminame mažų nuostolių antenų plokštes 5G C-band, mmWave bandymams, IoT šliuzams ir telekomunikacijų moduliams, kai pirkėjui reikia ne bendros RF PCB, o gamybai paruoštos antenos platformos.

Gauti nemokamą pasiūlymą Techninė pagalba

±5%

Impedanso kontrolė

2-16

Sluoksniai

3 mil

Min. takelis

ENIG

RF paviršius

Santrauka

5G antenos PCB tinka patch, array, MIMO ir IoT šliuzų antenų moduliams.
RF zonoms rekomenduojame Rogers, Taconic arba hibridinį FR-4 + RF stack-up.
Kritiniai parametrai: impedansas, Dk/Df stabilumas, vario profilis ir paviršiaus apdaila.
Prototipams tikriname Gerber, stack-up, keep-out zonas ir antenos maitinimo linijas prieš gamybą.

Kada reikia atskiros 5G antenos PCB paslaugos?

5G antenos PCB nėra tik aukšto dažnio plokštė su keliomis RF linijomis. Antenos elementas pats yra grandinės dalis, todėl 0.05mm takelio pločio, solder mask atstumo ar dielektriko storio pokytis gali pakeisti rezonansinį dažnį, grąžinimo nuostolius ir spinduliavimo kryptį. Dėl to RFQ etape tikriname ne vien DRC taisykles, bet ir antenos zonos gamybinį pakartojamumą: ar stack-up realiai išlaikomas serijoje, ar vario profilis nedidina nuostolių, ar ENIG nikelio sluoksnis netampa problema jautrioje maitinimo linijoje.

5G antenos PCB yra spausdintinė plokštė, kurioje antenos radiatorius, maitinimo linija ir žemės plokštuma formuoja vieną RF sistemą. Ji skiriasi nuo bendros aukšto dažnio PCB tuo, kad gamybos tolerancijos matomos ne tik TDR ataskaitoje, bet ir antenos S11, VSWR bei spinduliavimo charakteristikose. Jei plokštė naudojama MIMO modulyje, kiekvienas elementas turi kartotis vienodai, kitaip kalibravimas tampa nestabilus.

Antenos PCB gamyboje remiamės IPC elektronikos standartų kokybės logika, bet RF sprendimus tikriname ir pagal perdavimo linijų fiziką. 5G yra mobiliojo ryšio technologija, apimanti sub-6 GHz ir mmWave dažnių architektūras; trumpą techninį kontekstą pateikia 5G apžvalga. IEEE yra inžinerinė organizacija, kurios ryšių ir elektromagnetikos publikacijos dažnai naudojamos antenų projektavimo praktikoje; plačiau žr. IEEE aprašą.

Pagrindinis kompromisas yra kaina prieš RF stabilumą. Visiškai RF laminato plokštė duoda geriausią Dk/Df kontrolę, bet gali būti per brangi IoT šliuzui, kur antenos zona užima tik dalį PCB. Hibridinis stack-up su RF laminatu antenos sluoksnyje ir FR-4 valdymo elektronikai dažnai sumažina medžiagos kainą, tačiau reikalauja griežtos laminavimo ir registracijos kontrolės. Todėl kiekvienam RFQ pateikiame aiškų pasirinkimą: pigesnis hibridas, stabilesnis pilnas RF laminatas arba atskira antenos dukterinė plokštė.

Kokybės priėmimui paprastai deriname IPC-6012 plokščių gamybos kriterijus ir IPC-A-610 Class 2 arba Class 3 surinkimo kriterijus, priklausomai nuo produkto rizikos. Telekomunikacijų infrastruktūrai dažnai pakanka Class 2, bet aviacijos, gynybos ar ilgalaikio lauko įrenginio projektui Class 3 reikalavimai gali būti racionalūs, net jei jie padidina inspekcijos ir dokumentavimo kainą.

Sprendimas	Kada rinktis	Rizika	Gamybos kontrolė
Pilnas RF laminatas	mmWave, phased array, mažų nuostolių antenos	Aukštesnė medžiagos kaina	Dk/Df CoC, TDR, vario profilio parinkimas
Hibridinis RF + FR-4	IoT gateway, C-band moduliai, vidutinės serijos	Laminavimo poslinkis ir skirtingas CTE	Stack-up peržiūra, presavimo profilis, kuponai
Atskira antenos PCB	Kai anteną reikia keisti nepakeičiant pagrindinės PCBA	Papildoma jungtis ir RF kabelis	Jungties footprint, SMA/U.FL padengimas, fixture testas

Praktikoje daugiausia klaidų matome antenos kraštuose: solder mask per arti radiatoriaus, metalizuotos tvirtinimo skylės keep-out zonoje, via fence per retas arba per arti maitinimo linijos. DFM peržiūros metu pažymime šias vietas prieš panelizaciją, nes po pirmos partijos antenos derinimas jau reiškia naują PCB reviziją.

Susijusios paslaugos:

Aukšto dažnio PCB Impedanso kontroliuojama PCB HDI PCB SMT surinkimas Telekomunikacijos IoT sprendimai

Techninės Specifikacijos

Gamybos Galimybės

Antenų tipai

Patch, array, MIMO, IoT

Dažnių sritys

Sub-6 GHz, C-band, mmWave prototipai

Impedanso tolerancija

±5% pagal kuponus

Sluoksniai

2-16 sluoksnių RF arba hibridinis stack-up

Min. takelis/tarpas

3/3 mil pagal medžiagą

Paviršiaus apdaila

ENIG, Immersion Silver, OSP pagal RF zoną

Vario tipas

ED, RTF arba VLP pagal dažnį

Dokumentai

Stack-up, CoC, TDR ataskaita pagal RFQ

Privalumai

Kodėl rinktis mus?

Antenos zonos DFM peržiūra

Tikriname keep-out zonas, solder mask atstumus, maitinimo linijas, via fence ritmą ir jungčių footprint prieš paleisdami gamybą.

RF laminatų parinkimas

Parenkame Rogers, Taconic, Isola arba hibridinį FR-4 + RF stack-up pagal dažnį, nuostolius, MOQ ir tikslinę vieneto kainą.

Impedanso ir TDR kontrolė

50Ω single-ended ir diferencialinės linijos tikrinamos su kuponais; RF maitinimo linijoms svarbiausia pakartojama geometrija, ne vien DRC praėjimas.

Paviršiaus apdailos konsultacija

ENIG suteikia gerą litavimą ir saugojimą, bet jautriose RF vietose svarstome Immersion Silver arba OSP, kai nikelio sluoksnis gali didinti nuostolius.

Prototipai ir serijos perėjimas

Pirmos partijos duomenis naudojame serijiniam stack-up užfiksuoti, kad antenos rezonansas nesikeistų pereinant nuo 5-20 vnt. prie šimtų plokščių.

PCBA integracija

Kai antenos plokštė turi LNA, filtrus, RF jungtis ar skydavimą, deriname PCB gamybą su SMT surinkimu, AOI ir funkciniu testavimu.

Realaus Projekto Pavyzdys

Klientų Projektų Apžvalga

automobilių elektronikaNepalas2025-Q4 → 2026-Q1

Scenarijus

Pietų Azijos EV motociklų OEM iš pradžių kreipėsi dėl laidų pynių gamybos, bet transporto architektūrai taip pat reikėjo elektroninių mazgų.

Iššūkis

Klientas vertino atskiras tiekimo grandines laidynams ir elektronikai, todėl kilo integracijos, logistikos ir RFQ koordinavimo rizika.

Sprendimas

Per laidų pynių kainos pasiūlymo etapą įtraukėme PCB ir PCBA komandą, kad klientas gautų vieną techninį atsakymą dėl Key Fob, VCU Board ir COM Board.

Rezultatas

Klientas aktyviai tęsė PCB/PCBA kainų aptarimą ir kelis kartus grįžo prie COM Board kainos, todėl tiekimo grandinė judėjo link konsoliduoto sprendimo.

Konkretūs Skaičiai

3 PCB/PCBA types quoted (Key Fob, VCU Board, COM Board)

Darbo Procesas

Kaip dirbame

RFQ ir Gerber patikra

Peržiūrime Gerber, stack-up, antenos keep-out zonas, jungtis, medžiagos reikalavimus ir tikslinę gamybos apimtį.

Stack-up ir medžiagos patvirtinimas

Pasiūlome RF laminatą arba hibridinį sprendimą, nurodome Dk/Df, vario profilį, paviršiaus apdailą ir kainos kompromisą.

Gamyba su RF proceso kontrole

Kontroliuojame laminavimą, ėsdinimą, kuponus, ENIG arba alternatyvią apdailą ir panelizaciją be antenos zonos pažeidimo.

Ataskaita ir surinkimo paruošimas

Pateikiame stack-up ir matavimo dokumentus, o PCBA projektams suderiname stencil, SMT ir funkcinio testavimo planą.

Taikymo Sritys

Pramonės šakos

5G C-band antenų moduliaimmWave antenų prototipaiIoT gateway ir edge ryšio įrenginiaiMIMO ir phased array elementaiMažos bazinės stotys ir repeatersRF testavimo fixture ir demonstratoriaiTransporto telematikos moduliaiPramoniniai belaidžio ryšio mazgai

Medžiagos ir Parinktys

Pasirinkimo galimybės

Rogers RO4003C / RO4350B

Dažnas pasirinkimas sub-6 GHz ir C-band antenų plokštėms, kai reikia stabilaus Dk ir gamybinio pakartojamumo.

Taconic PTFE laminatai

Tinka mažų nuostolių RF antenoms, kai prioritetas yra Df stabilumas ir aukštesnio dažnio elgsena.

Isola low-loss medžiagos

Naudojamos hibridiniams stack-up, kai antenos zona turi būti stabili, o valdymo elektronika lieka ekonomiškesnė.

VLP arba RTF varis

Mažina vario šiurkštumo įtaką signalui aukštesniuose dažniuose ir padeda išlaikyti prognozuojamus nuostolius.

ENIG / Immersion Silver

Parenkame pagal litavimo, saugojimo ir RF nuostolių reikalavimus; ne kiekvienai antenai ENIG yra automatiškai geriausias pasirinkimas.

FR-4 valdymo sluoksniai

Hibridiniuose projektuose FR-4 naudojame valdymo, maitinimo ir žemo dažnio grandinėms, kai tai nemažina antenos našumo.

DUK

Dažnai užduodami klausimai

Kuo 5G antenos PCB skiriasi nuo įprastos aukšto dažnio PCB?

Aukšto dažnio PCB dažnai vertinama pagal impedansą ir signalo nuostolius takeliuose. 5G antenos PCB papildomai priklauso nuo radiatoriaus geometrijos, keep-out zonos, solder mask ribų, vario profilio ir žemės plokštumos. Net maža gamybos tolerancija gali pakeisti antenos rezonansą.

Ar galite gaminti ir surinkti antenos PCB su RF jungtimis?

Taip. Galime pagaminti antenos PCB ir atlikti PCBA surinkimą su U.FL, SMA, filtrų, LNA, ekranavimo dangtelių ir testavimo taškų integracija. Tokiems projektams iš anksto tikriname stencil apertūras ir jungčių mechaninę apkrovą.

Koks MOQ prototipinei 5G antenos PCB partijai?

Prototipai dažniausiai prasideda nuo 5-20 plokščių, bet tikslus MOQ priklauso nuo RF laminato, plokštės dydžio ir paviršiaus apdailos. Jei medžiaga specialiai užsakoma, pasiūlome ir bandomosios panelės variantą, kad nereikėtų pirkti per didelio kiekio.

Kokius duomenis reikia pateikti RFQ etapui?

Reikia Gerber arba ODB++ failų, stack-up tikslo, medžiagos pageidavimo, impedanso reikalavimų, antenos dažnių srities, paviršiaus apdailos ir numatomo kiekio. Jei turite VNA matavimų tikslus, pridėkite S11 arba VSWR ribas.

Ar hibridinis RF + FR-4 stack-up tinka 5G antenoms?

Taip, jei antenos zona ir maitinimo linijos lieka kontroliuojamame RF sluoksnyje. Hibridas dažnai tinka IoT gateway ir sub-6 GHz įrangai, bet mmWave arba labai jautrioms phased array antenoms dažniau renkamės pilną RF laminatą.

Kaip realiuose projektuose valdote PCB ir PCBA tiekimą kartu?

Viename EV elektronikos RFQ projekte klientui buvo pateikti 3 PCB/PCBA types quoted (Key Fob, VCU Board, COM Board). Toks modelis padeda vienu metu suderinti plokštės gamybą, komponentų tiekimą, surinkimą ir pristatymo grafiką, vietoj trijų atskirų tiekėjų koordinavimo.

Kaip valdote skubias antenos PCB partijas, kai projektas turi kelis pirkimo užsakymus?

Viename Singapūro robotikos OEM projekte PCB gamyba ir surinkimas buvo vykdomi kaip multi-PO program su split PIs. Kai vienam užsakymui atsirado grafiko rizika, komanda pateikė same-day payment confirmation ir early delivery warning issued, kad klientas galėtų perplanuoti rollout be ginčo dėl termino.
