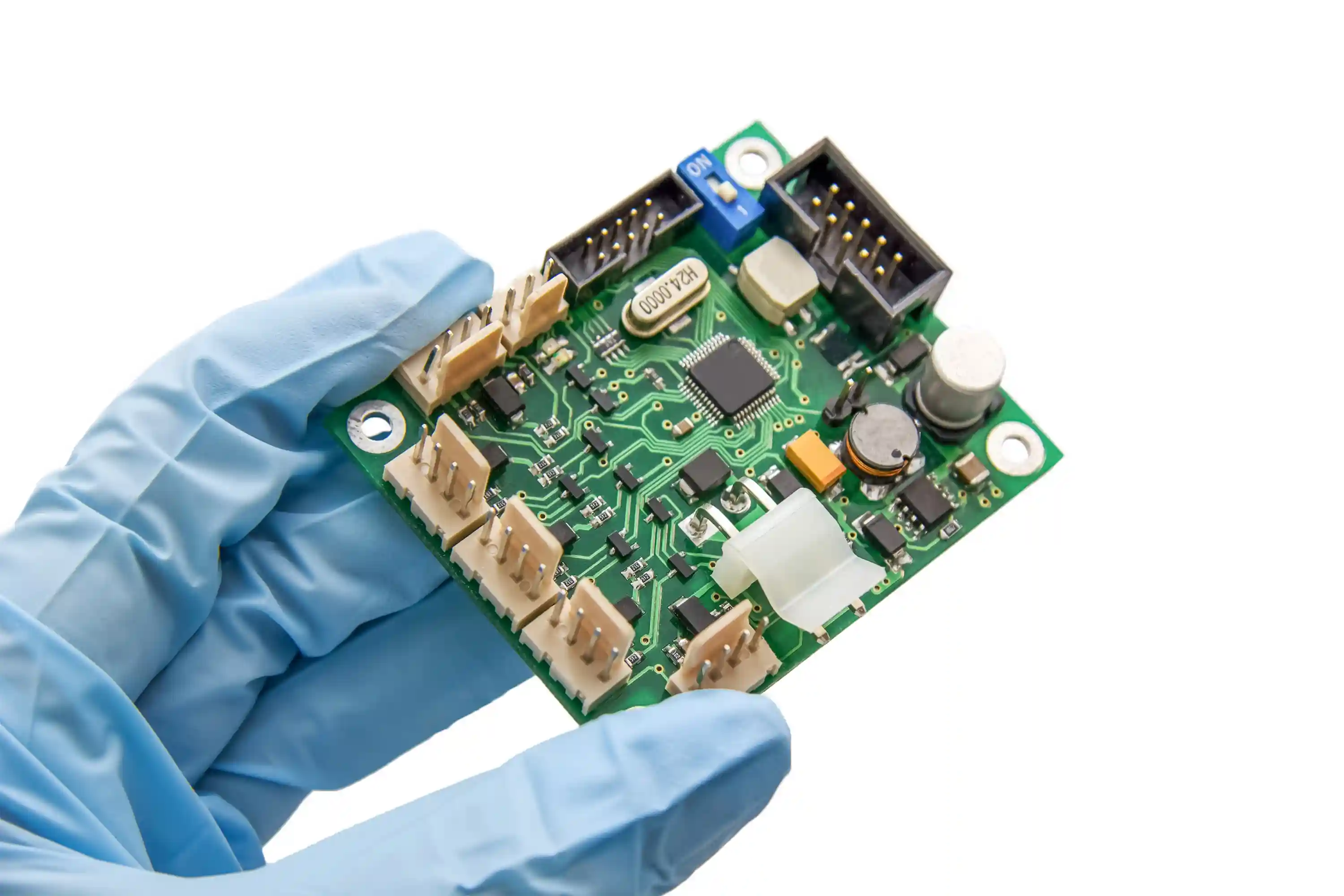

PCB Surinkimas Medicininei Ultragarsinei Įrangai

Kodėl Ultragarsinės Įrangos PCB Surinkimas Reikalauja Kitokios Drausmės

Medicininė ultragarso sistema nėra viena paprasta plokštė. Įprastame produkte dirba bent keli skirtingi mazgai: aukštos įtampos siuntimo grandinės, jautrūs analog front-end kanalai, beamformer moduliai, maitinimo blokai, valdymo bei ryšio plokštės ir dažnai papildomi kabelių surinkimo mazgai tarp keitiklio, zondo ir pagrindinės sistemos. Kai tokia architektūra patenka į serijinę gamybą, svarbu ne vien surinkti PCB, o užtikrinti, kad kiekvienas procesas išliktų stabilus tarp partijų, operatorių ir tiekimo grandinės pokyčių.

Ultragarsinė įranga dirba ten, kur klaidos kaina yra didelė: diagnostikoje, procedūrų planavime, pacientų monitoringo aplinkoje ir laboratorinėse sistemose. Todėl šioje srityje įprastas komercinis „veikia ant stalo“ kriterijus yra per silpnas. Reikia proceso, kuris suvaldytų elektrinį triukšmą, litavimo pakartojamumą, medžiagų atsekamumą, valymo kokybę ir funkcinius bandymus. Būtent todėl tokie projektai dažnai siejami su PCB surinkimu, SMT surinkimu, ICT/FCT testavimu, X-Ray tikrinimu ir medicinos įrangos reikalavimais vienu metu.

Pagal FDA medicinos prietaisų kokybės sistemos informaciją, gamintojas turi suvaldyti ne tik galutinį produktą, bet ir pačius gamybos procesus. Medicinos elektronikoje tai praktiškai sutampa su ISO 13485, IEC 60601, DICOM ir IPC logika: dokumentuoti, validuoti, atsekti ir išlaikyti pakartojamumą.

Ultragarsinės elektronikos problema beveik niekada nebūna vien „ar plokštė įsijungia“. Tikras klausimas yra ar 64, 128 ar 256 kanalai po trijų partijų vis dar elgiasi vienodai, su tuo pačiu triukšmo lygiu ir tuo pačiu testavimo rezultatu.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kuo Medicininio Ultragarso PCBA Skiriasi nuo Įprastos Pramoninės Elektronikos

Ultragarsiniai PCB mazgai dažnai sujungia tarpusavyje prieštaringus reikalavimus. Vienoje sistemoje gali būti:

• aukštos įtampos impulsų grandinės zondo siuntimui
• mažatriukšmiai analoginiai priėmimo kanalai
• tankūs BGA arba fine-pitch FPGA signalų apdorojimui
• izoliuotos maitinimo šakos pacientui artimoms grandinėms
• ekranuoti kabeliai ir jautrūs konektoriai dažnam zondo prijungimui

Tokioje architektūroje vien netiksliai parinktas trafaretas, per agresyvus reflow profilis arba nevaldoma joninė tarša gali sukelti ne akivaizdų „hard fail“, o nestabilų triukšmo grindų augimą, driftą, sporadinius kanalų neatitikimus ar ilgalaikius lauko gedimus. Tai reiškia, kad medicininio ultragarso PCBA turi būti vertinamas ne kaip paprastas SMT projektas, o kaip aukšto patikimumo mišraus signalo produktas.

Dar viena svarbi skirtis nuo bendros pramonės yra atsekamumo gylis. Jei įprastame valdymo modulyje pakanka žinoti partijos datą ir bazinį operatorių, tai medicinos projekte dažnai reikia turėti ryšį tarp BOM revizijos, komponento lot numerio, trafareto versijos, reflow profilio, AOI/X-Ray rezultatų ir galutinio funkcinio bandymo įrašo.

Kokie Mazgai Ultragarsinėje Sistemoje Dažniausiai Kelia Daugiausia Gamybos Rizikos

Didžiausios rizikos zonos paprastai yra keturios.

Pirma, beamformer ir AFE plokštės, kuriose daug lygiagrečių kanalų ir didelis jautrumas litavimo nuokrypiams. Čia kiekvienas void, nepakankamas wetting arba komponento poslinkis gali paveikti kanalo simetriją ir signalo kokybę.

Antra, aukštos įtampos siuntimo mazgai. Net jei darbo ciklas trumpas, įtampos lygiai ir impulsų frontai kelia didesnius reikalavimus izoliacijai, švarai, padengimui bei atstumų kontrolei.

Trečia, zondo jungčių ir kabelių sąsajos. Mechaninis ciklavimas, valymas, EMI ir kontaktų nusidėvėjimas šioje vietoje dažnai sukuria gedimus, kurie laboratorijoje nepasikartoja, bet atsiranda po kelių šimtų prijungimo ciklų.

Ketvirta, maitinimo ir valdymo plokštės, kurios turi patikimai aptarnauti visą sistemą. Jei čia trūksta maržos arba yra silpnas termovaldymas, problemos pasireiškia ne iš karto, o po ilgesnio burn-in arba lauko eksploatacijos.

Kokybės Sistema: ISO 13485, IPC-A-610 ir Procesų Validacija Turi Dirbti Kartu

Praktiškai medicininio ultragarso projektams neužtenka sakyti, kad gamyba „atitinka ISO 13485“. Sertifikatas yra būtinas, bet jis nėra pakaitalas realiai proceso drausmei. Tiekėjui reikia parodyti, kaip ši sistema susijungia su kasdiene gamyba:

1. kaip valdomi dokumentų pakeitimai ir BOM revizijos
2. kaip kvalifikuojami kritiniai komponentų pakeitimai
3. kaip fiksuojami AOI, X-Ray ir FCT rezultatai
4. kaip saugomi neatitikčių ir CAPA įrašai
5. kaip izoliuojamos įtartinos partijos, jei randamas sisteminis defektas

IPC-A-610 ir J-STD-001 čia veikia kaip gamybinis minimumas, tačiau daugeliui ultragarso projektų realus tikslas artėja prie Class 3 drausmės bent jau kritinėse grandyse. Tai nereiškia, kad kiekviena plokštė formaliai sertifikuojama kaip Class 3. Tai reiškia, kad priimtinumo, rework ir proceso stabilumo kartelė keliama aukščiau nei įprastoje vartojimo elektronikoje.

Medicinos rinkoje pavojingiausia formuluotė yra „mes ir taip dirbame labai kokybiškai“. Ultragarsui reikia ne nuomonės apie kokybę, o įrodymų grandinės: kas litavo, kokiu profiliu, iš kurios BOM versijos ir kokiu bandymu tai buvo patvirtinta.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Ką Reikia Suvaldyti Dar Iki Pirmos Pilotinės Partijos

Daug problemų galima pašalinti dar prieš gamybą, jeigu NPI etapas nėra formalumas. Rekomenduojame, kad medicininio ultragarso projektas prieš pilotinę partiją turėtų bent šiuos sprendimus:

• patvirtintą kritinių komponentų sąrašą su alternatyvų taisyklėmis
• aiškų zondo jungties ir kabelių ciklavimo planą
• DFM peržiūrą dėl fine-pitch komponentų, BGA, terminio balanso ir panelizacijos
• sutartą valymo strategiją, jei produktas jautrus joninei taršai
• apibrėžtą ribą, kada leidžiamas rework, o kada reikia scrap arba inžinerinio review
• funkcinio testo planą su kanalų, triukšmo ir HV dalių aprėptimi

Šioje vietoje labai padeda DFM/DFA analizė, komponentų tiekimas ir ankstyvas ryšys su kokybės komanda. Jei AFE, FPGA ar zondo jungčių alternatyvos įvedamos per vėlai, vėliau nukenčia ne tik terminai, bet ir validacijos logika.

Švara, Joninė Tarša ir Rework Kontrolė Yra Kritiški, Nes Defektai Dažnai Būna „Minkšti“

Vienas iš klastingiausių ultragarso surinkimo bruožų yra tai, kad problema dažnai nėra akivaizdus trumpasis jungimas. Dalis gedimų pasirodo kaip didesnis triukšmo fonas, prastesnis SNR, nestabilus kanalas arba netolygus šiluminis elgesys po ilgesnio darbo. Todėl PCB švaros ir joninės taršos vadovas šioje temoje yra ne papildoma literatūra, o tiesioginė praktika.

Ypač atsargiai reikia valdyti:

• no-clean proceso ribas tankioms analoginėms plokštėms
• rankinio rework poveikį jautriems kanalams ir konektoriams
• conformal coating suderinamumą su test point, kontaktų zonomis ir remontu
• plovimo bei džiovinimo pakartojamumą tarp partijų

Jei produktas turi aukštos įtampos impulsus ir jautrius analoginius kelius toje pačioje sistemoje, švaros planas tampa beveik toks pat svarbus kaip pati BOM.

Kaip Turėtų Atrodyti Realus Testavimo Planas Medicininiam Ultragarsui

Vien AOI ar bazinis įsijungimo testas ultragarso projektui yra per mažai. Patikimesnis modelis atrodo taip:

1. SPI/AOI SMT proceso kontrolei nuo pirmos partijos
2. X-Ray paslėptoms jungtims, ypač BGA, QFN thermal pad ir tankiems mišraus signalo mazgams
3. ICT arba ribotas in-circuit tikrinimas ten, kur prieiga leidžia patikrinti kritinius mazgus
4. Funkcinis testas su kanalų lyginimu, triukšmo, stiprinimo ir HV elgesio kriterijais
5. Burn-in arba terminis ciklavimas ankstyvų gedimų filtravimui
6. Atsekamumo archyvavimas kiekvienam vienetui arba partijai pagal rizikos klasę

Priklausomai nuo produkto, verta įtraukti ir papildomą zondo prijungimo ciklavimą, maitinimo įjungimo/išjungimo sekų bandymą bei programinės įrangos/kalibracijos suderinimo patikrą. Medicinos rinkoje ypač brangiai kainuoja ne „blogas testas“, o testas, kuris praleidžia tarpinę gedimo būseną ir leidžia jai persikelti į klinikinį naudojimą.

Jei ultragarso plokštė praeina tik bazinį power-on testą, jūs dar nepatvirtinote jos tinkamumo. Jūs tik patvirtinote, kad tuo momentu ji nebuvo akivaizdžiai mirusi. Medicinos produktuose tai nėra tas pats.

— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas

Kada 8D, CAPA ir Tiekėjo Grįžtamojo Ryšio Greitis Tampa Lemiamas

Medicinos elektronikoje pavojingos ne tik klaidos, bet ir lėtas jų aiškinimas. Jei lauko ar pilotinės partijos gedimas susijęs su intermittentiniais kanalais, nekonsistentišku vaizdo triukšmu ar zondo jungties nestabilumu, tiekėjas turi sugebėti pereiti nuo „turime problemą“ iki struktūruoto 8D arba CAPA proceso be ilgos pauzės.

Tai reiškia:

• aiškų containment veiksmą per 24-48 valandas
• lot numerių ir paveiktų vienetų identifikavimą
• defekto medžio analizę, atskiriančią dizaino ir proceso priežastis
• korekcinius veiksmus su datos bei savininko atsakomybe
• pakartotinį validavimą prieš atnaujinant siuntas

8D ataskaita yra naudinga tik tada, kai ji remiasi realiais gamybos duomenimis. Jei tiekėjas neturi pilno atsekamumo, 8D virsta tekstu be įrodymų.

Praktinis Tiekėjo Patikros Sąrašas Prieš Užsakant Ultragarsinės Įrangos PCBA

Prieš tvirtinant tiekėją verta užduoti šiuos klausimus:

1. Ar gamyba realiai veikia pagal ISO 13485, ar tik turi sertifikatą?
2. Ar kritinėms jungtims ir BGA naudojamas X-Ray, o ne tik AOI?
3. Ar galima susieti kiekvieną vienetą su BOM revizija, komponentų lot ir testavimo rezultatu?
4. Ar yra aiški rework politika jautriems analoginiams ir HV mazgams?
5. Ar funkcinis testas matuoja kanalų kokybę, o ne vien įsijungimą?
6. Ar tiekėjas turi patirties su PCB testavimo metodais ir IPC-A-610 reikalavimais medicinai?
7. Ar tiekėjas gali valdyti zondo sąsajos kabelius, jungtis ir sisteminį surinkimą, jei projektas pereis į box build etapą?

Jei bent 3 iš 7 punktų atsakomi miglotai, rizika paprastai didesnė nei matoma iš kainos pasiūlymo.

FAQ

Ar medicininei ultragarsinei įrangai būtinas ISO 13485?

Praktiškai taip, jei produktas skirtas reguliuojamai medicinos rinkai. ISO 13485 apibrėžia medicinos prietaisų kokybės valdymo sistemą, o be jos sunku pagrįsti dokumentacijos, atsekamumo ir CAPA discipliną. Vien ISO 9001 dažniausiai nepakanka, kai reikia palaikyti DHR/DMR logiką ir procesų validaciją.

Ar pakanka IPC-A-610 Class 2, ar reikia Class 3?

Tai priklauso nuo mazgo kritiškumo, tačiau ultragarso AFE, HV ir pacientui artimos grandys dažnai verčia taikyti bent jau Class 3 lygio drausmę kritiniuose taškuose. Jei gedimo pasekmė susijusi su diagnostikos kokybe, pakartojamumu ar sauga, vien Class 2 požiūris gali būti per silpnas.

Kokie testai minimaliai reikalingi ultragarso PCB surinkimui?

Dažniausias praktinis minimumas yra SPI/AOI, X-Ray kritinėms paslėptoms jungtims, funkcinis testas su kanalų validacija ir bent ribotas burn-in arba terminis ciklavimas. Aukštos įtampos mazgams papildomai reikia Hi-Pot arba izoliacijos bandymo pagal produkto specifikaciją ir IEC 60601 saugos logiką.

Kodėl joninė tarša tokia svarbi ultragarsinėse plokštėse?

Todėl, kad jautrūs analoginiai kanalai ir aukštos įtampos impulsai blogai toleruoja mikro-nuotėkį. Net jei ROSE rezultatas atrodo „arti normos“, realiame produkte drėgmė, temperatūros ciklai ir ilgas darbo laikas gali iškelti problemą po 6-12 mėnesių eksploatacijos, o ne pirmąją bandymo dieną.

Ar zondo jungtis ir kabelis turi būti validuojami kartu su PCB?

Taip, nes zondo sąsaja dažnai yra visa sistemos silpniausia vieta. Jei jungtis skirta 500 arba 1000 prijungimo ciklų, tai turi būti patikrinta kartu su continuity, ekranavimo ir kontakto stabilumo matavimais, o ne palikta tik mechaninei tiekėjo deklaracijai.

Kada verta reikalauti 8D ataskaitos iš PCBA tiekėjo?

Kai defektas pasikartoja, paveikia daugiau nei vieną partiją arba negali būti paaiškintas vienkartine operatoriaus klaida. Jei problema turi sisteminį požymį, pavyzdžiui, 2-3 % kanalų nestabilumą, 8D su containment, root cause ir pakartotine validacija yra racionalus minimumas.

Išvada

PCB surinkimas medicininei ultragarsinei įrangai yra ne „dar vienas SMT projektas“, o procesų drausmės testas. Čia vienodai svarbūs litavimo stabilumas, švara, aukštos įtampos sauga, kanalų pakartojamumas, zondo sąsajos patikimumas ir pilnas atsekamumas nuo BOM iki funkcinio bandymo.

Jei ieškote partnerio ultragarso elektronikai, susisiekite dėl techninio įvertinimo arba pateikite užklausą per kainos pasiūlymo puslapį. PCB Lithuania gali padėti su PCB surinkimu, medicinai pritaikytu testavimo planu ir gamybos rizikos peržiūra prieš pilotinę ar serijinę partiją.
