Kaip Sumažinti Laidų Pynės Kainą Neaukojant Kokybės: 9 Praktiniai Būdai Pirkėjams ir Inžinieriams

Pigiausia Laidų Pynė Dažnai Tampa Brangiausia

IPC/WHMA-A-620 standartas vertina ne tik tai, ar laidas sujungtas, bet ir ar kontaktas, izoliacija, ženklinimas bei tempimo apsauga atitinka paskirtį. Lietuvos pramoninės automatikos OEM užsakė 400 laidų pynių su 14 jungčių porų, nes konstruktorius norėjo maksimaliai palengvinti montavimą skirtinguose mazguose. Po pirmos bandomosios partijos paaiškėjo, kad vien jungčių ir papildomų testavimo operacijų kaštai sudarė didesnę dalį kainos nei pats laidas. Perprojektavus architektūrą į 9 jungčių poras ir sutrumpinus dvi šakas, vieneto kaina sumažėjo 18%, o surinkimo laikas ceche sutrumpėjo beveik viena darbo pamaina per partiją.

Laidų pynės kaina beveik niekada nemažėja dėl vieno stebuklingo sprendimo. Ji mažėja tada, kai pašalinami nereikalingi komponentai, sumažinamas rankinis darbas, suvienodinamos medžiagos ir užkertamas kelias brokui. Šiame vadove aptarsime devynis praktiškus būdus, kaip sumažinti laidų pynės kainą neprarandant patikimumo, sertifikavimo drausmės ir tiekimo stabilumo.

"Per daugiau nei 15 metų EMS ir laidų pynių projektuose mačiau tą pačią klaidą: komanda derasi dėl 3% nuolaidos, bet nepastebi, kad perprojektavus jungčių logiką gali sutaupyti 15% be jokio kokybės kompromiso. Didžiausi pinigai prarandami ne pirkime, o architektūroje." – Hommer Zhao, PCB Lithuania įkūrėjas

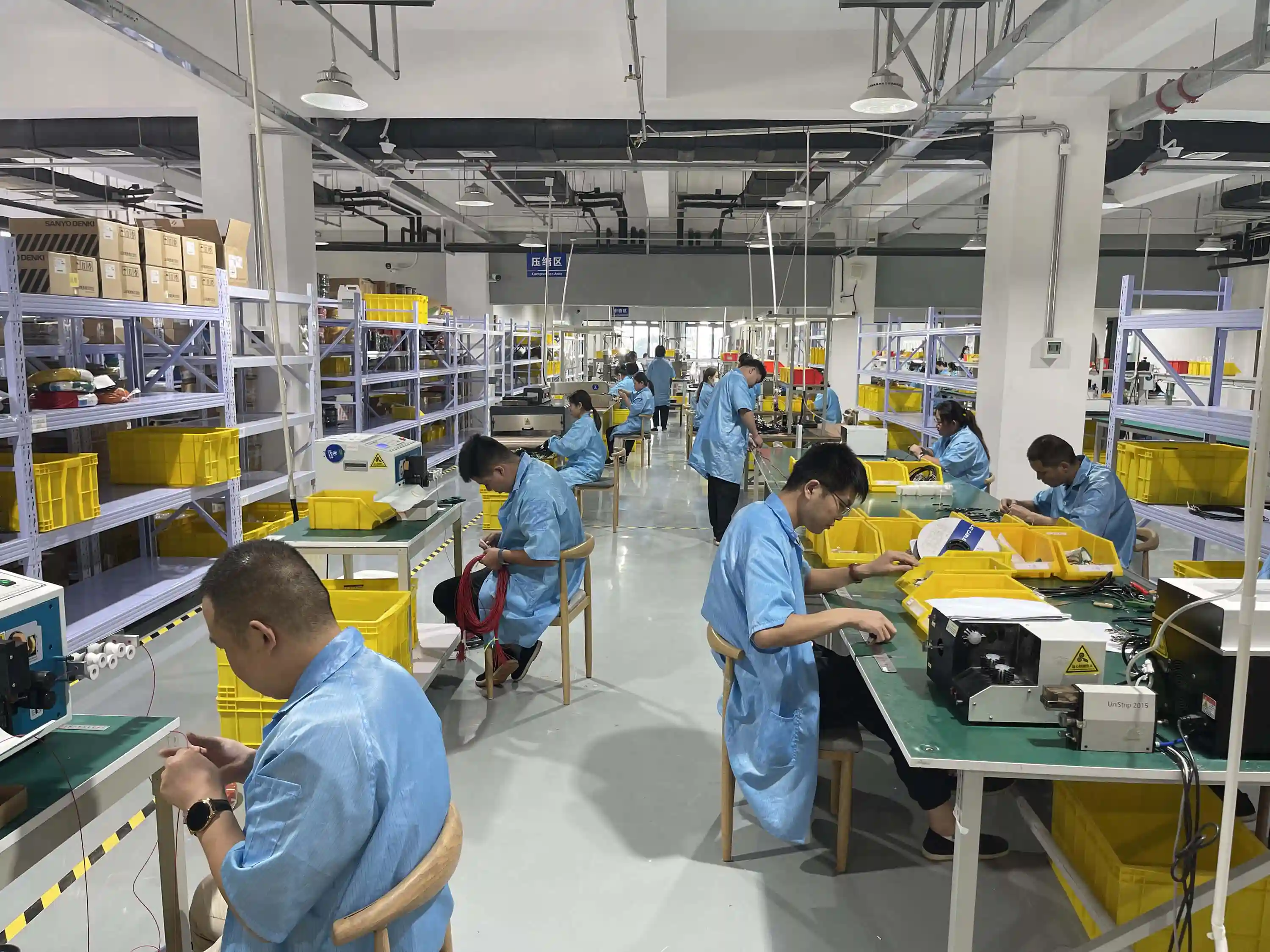

Laidų pynių gamybos linija su automatizuotu pjovimu ir surinkimu

Kur Iš Tikrųjų Susidaro Laidų Pynės Kaina

Laidų pynės kaina paprastai susidaro iš penkių sluoksnių: medžiagų, rankinio darbo, testavimo, logistikos ir broko rizikos. Kai pirkėjas vertina tik BOM eilutes, jis dažnai nepastebi, kad du identiškos ilgio pynių variantai gali turėti visiškai skirtingą gamybos laiką ir testavimo sudėtingumą.

Kitaip tariant, laidų pynės kaštus valdo ne tik vario kiekis. Juos valdo sudėtingumas. Kiekviena papildoma jungtis prideda ne vien medžiagos kainą, bet ir crimping, įdėjimo, vizualinės inspekcijos, tęstinumo testo bei klaidos tikimybę.

1. Mažinkite Jungčių ir Šakų Skaičių Dar Projektavimo Etape

Didžiausias ir greičiausias sutaupymas dažniausiai ateina iš architektūros supaprastinimo. Jei vieną mazgą galima pasiekti trumpesniu maršrutu arba sujungti du artimus posistemius į vieną sub-harness, vienu metu mažėja medžiagų, surinkimo ir testavimo kaštai.

Praktikoje verta užduoti tris klausimus dar prieš užsakant pirmą prototipą:

1. Ar visos jungtys tikrai reikalingos servisui, ar dalis jų atsirado tik todėl, kad taip patogiau CAD schemoje?
2. Ar viena šaka gali būti pakeista tiesesniu kabelio maršrutu arba kabelių surinkimo sprendimu?
3. Ar skirtingi moduliai gali naudoti vienodą kontaktų žingsnį ir tą pačią jungčių šeimą?

Jei jungčių mažinti negalite, mažinkite bent jų įvairovę. Keturių skirtingų terminalų vietoje du standartiniai terminalai dažnai sumažina sandėlio likučius, presų perstatymų skaičių ir operatoriaus klaidų riziką. Būtent todėl DFM/DFA analizė prieš užsakymą dažnai duoda didesnį efektą nei derybos su tiekėju po brėžinio patvirtinimo.

2. Standartizuokite Laidus, Kontaktus ir Apsauginius Elementus

Komponentų standartizavimas mažina kainą trimis kryptimis: geresnėmis pirkimo kainomis, mažesniu sandėlio chaosu ir greitesniu surinkimu. Jei vienas gamintojas tame pačiame fabrike naudoja penkis skirtingus juodus 1,0 mm² laidus vien todėl, kad juos paveldėjo iš senų projektų, jis permoka už logistiką ir vidinį valdymą net tada, kai vieneto kaina kataloge atrodo maža.

Geriausia praktika yra sukurti patvirtintą komponentų biblioteką:

• 2-3 baziniai laidų tipai pagal temperatūros klasę
• 2-3 terminalų šeimos pagal srovės diapazoną
• vieningi heat-shrink ir apsauginių gofrų standartai
• aiškiai patvirtintos alternatyvos tiekėjų trūkumo atvejui

Laidų pynių medžiagų vadovas padeda suprasti, kur verta standartizuoti, o kur negalima. Pavyzdžiui, automobilių variklio skyriuje XLPE dažnai yra būtinybė, bet valdymo spintos viduje tas pats projektas gali sėkmingai naudoti ekonomiškesnį PVC arba TPE sprendimą, jei darbo temperatūra ir cheminė aplinka tai leidžia.

"Standartizavimas nėra kūrybos ribojimas. Tai drausmė, kuri leidžia pigiau pirkti, greičiau mokyti operatorius ir mažiau klysti. Kai klientas turi patvirtintą connector family strategiją, kaštų kontrolė tampa prognozuojama." – Hommer Zhao, PCB Lithuania įkūrėjas

3. Rinkitės Tinkamą Specifikaciją, O Ne Maksimalią

Perteklinė specifikacija yra vienas tyliausių kaštų didintojų laidų pynių gamyboje. Inžinieriai dažnai pasirenka aukštesnę temperatūros klasę, storesnį apvalkalą, dvigubą ekranavimą arba chemijai atsparų apvalkalą tam atvejui, jei ateityje aplinka pasikeistų. Problema ta, kad tokia "apsidraudimo specifikacija" dažnai išbrangina projektą visam jo gyvavimo ciklui.

Tai nereiškia, kad reikia rizikuoti kokybe. Tai reiškia, kad reikia grįsti pasirinkimą realiomis sąlygomis:

Kitaip sakant, taupyti galima ne tada, kai bloginate gaminį, o tada, kai atsisakote nereikalingo pertekliaus. Jei nežinote, kur yra riba, verta pradėti nuo realios eksploatacinės aplinkos peržiūros su gamintoju ir kokybės komanda, o ne nuo katalogo storumo.

4. Projektuokite Pynę Automatizacijai, Ne Tik Surinkimui Rankomis

Laidų pynė, kuri atrodo tvarkinga ant brėžinio, nebūtinai yra pigi gamyboje. Labai trumpos atšakos, nevienodi laidų ilgiai, daug skirtingų crimp aukščių ir nestandartiniai ženklinimo taškai verčia gamintoją daugiau operacijų atlikti rankomis. O rankinis darbas yra brangiausia ir labiausiai svyruojanti visos pynės kainos dalis.

Automatizacijai palankus dizainas dažniausiai turi šiuos bruožus:

• pakankamus tiesius ilgius automatiniam pjovimui ir nuizoliavimui
• kuo mažiau rankinio užmovimo operacijų
• vienodą laidų grupavimą pagal spalvą ir skerspjūvį
• aiškius žymėjimo taškus, kurie nesikerta su breakout zona
• pakartojamą kontaktų orientaciją operatoriui ir testerio adapteriui

Jei projektas skirtas pramoninei automatikai, verta optimizuoti ne tik medžiagas, bet ir montavimo logiką. Kartais vienas papildomas 20 mm ilgio rezervas kabelio šakoje sumažina surinkimo klaidas tiek, kad bendras kaštas vis tiek krenta, nes operatoriui nebereikia rankiniu būdu tempti ir koreguoti visos šakos.

5. Mažinkite Broką Per Dokumentaciją, Ženklinimą ir Testus

Pigi laidų pynė tampa brangi tada, kai brokas paaiškėja tik galutiniame surinkime arba, dar blogiau, kliento objekte. Vienas sukeistas cavity numeris gali suvalgyti visą sutaupymą, kurį gavote iš pigesnio terminalo. Todėl dokumentacija yra kaštų mažinimo priemonė, o ne administracinė našta.

Minimalus rinkinys, kuris realiai mažina kaštus:

• aiškus 1:1 pinout brėžinys su cavity numeriais
• laidų ilgių tolerancijos pagal funkciją, ne bendru sakiniu "pagal poreikį"
• approved sample arba auksinis pavyzdys pirmajai partijai
• 100% tęstinumo testas kritiniams mazgams
• traukimo testas ir vizualiniai kriterijai pagal IPC-A-620 vadovą

Kai dokumentacija tvarkinga, gamintojas greičiau paleidžia liniją, lengviau apmoko operatorius ir mažiau laiko skiria klausimams el. paštu. Tai mažina ne tik tiesioginį broką, bet ir netiesiogines inžinieriaus valandas, kurios dažnai lieka nepastebėtos kaštų analizėje.

6. Pirkimus Planuokite Pagal Forecast, O Ne Pagal Paniką

Jei laidų pynių užsakymus teikiate nereguliariai ir mažomis partijomis, tiekėjas kiekvieną kartą perka medžiagas iš naujo, laiko mažesnes derybines galias ir dažniau renkasi brangesnius greito tiekimo kanalus. Forecast arba rėminė sutartis leidžia mažinti kainą net tada, kai realus tiekimas vyksta partijomis.

Veikiantis modelis dažniausiai atrodo taip:

1. Pateikiamas 3-6 mėnesių poreikio planas pagal SKU.
2. Kritiniams komponentams tvirtinami alternatyvūs gamintojai.
3. Didelės rizikos jungtims rezervuojamas safety stock.
4. Tiekėjas gamina ir tiekia pagal iškvietimą, o ne pagal skubų vienkartinį užsakymą.

Toks modelis ypač naudingas projektams, kuriuose naudojami ilgesnio lead time connectoriai arba specializuoti laidai. Jei jūsų produktas parduodamas sezoniškai, išankstinis planavimas dažnai duoda didesnį efektą nei bandymas spausti vieneto kainą paskutinę minutę.

7. Spręskite Kainą Sistemos Lygiu, Ne Tik Pynės Lygiu

Kartais laidų pynė atrodo per brangi tik todėl, kad likusi sistema ją verčia būti sudėtinga. Jei korpuse nėra vietos normaliam maršrutui, jei PCB jungčių orientacija nepatogi arba jei mechaninė komanda reikalauja dviejų tarpinių adapterių, pynė tampa visos sistemos kompromisų surinkėja.

Todėl verta derinti kainą su gretimais sprendimais:

• ar galima pasukti PCB jungtį 90 laipsnių ir sutrumpinti šaką?
• ar verta integruoti dalį funkcijos į box build ir galutinį surinkimą?
• ar kabelis iš tiesų turi būti atskiras, ar logiškiau naudoti vientisą sub-assembly?

Šis požiūris ypač svarbus, kai pereinate iš prototipo į seriją. Prototipo architektūra dažnai toleruoja papildomus adapterius ir rankinį darbą, bet serijoje tie patys sprendimai tampa nuolatine bauda kiekviename vienete.

8. Žinokite, Kada Taupyti Neverta

Ne kiekviena kaštų mažinimo idėja yra gera. Yra sritys, kuriose "sutaupymas" dažniausiai virsta garantiniais kaštais:

• automobilių ir saugos funkcijose, kur taikomi IATF 16949 ir PPAP reikalavimai
• medicinos įrangoje, kur reikalingi biosuderinamumo ir trasuabilumo įrodymai
• didelės vibracijos aplinkoje, kur pigesnė jungtis atsilaisvina lauko sąlygomis
• aukštos įtampos mazguose, kur izoliacijos klasė negali būti kompromisas

Sąžininga riba atrodo taip: taupykite ten, kur pašalinate nereikalingą sudėtingumą, bet ne ten, kur mažinate funkcinę atsargą arba atitiktį. Jei pynė dirba kritinėje sistemoje, svarbiau sumažinti broką ir užtikrinti pakartojamumą nei nusiderėti pigiausią komponentą.

"Geras kaštų mažinimas pašalina atlieką. Blogas kaštų mažinimas pašalina saugumą. Jei komanda neskiria šių dviejų dalykų, ji sutaupo tik iki pirmo lauko gedimo." – Hommer Zhao, PCB Lithuania įkūrėjas

9. Greitas Audito Sąrašas Prieš Siunčiant RFQ

Prieš prašydami kainos pasiūlymo, peržiūrėkite šiuos punktus. Jei bent trys iš jų neatsakyti, tikėtina, kad dabartinė pynės kaina yra didesnė nei turėtų būti.

1. Ar sumažintas nereikalingų jungčių ir adapterių skaičius?
2. Ar patvirtintos bent dvi kritinių komponentų alternatyvos?
3. Ar laidų medžiaga parinkta pagal realią temperatūrą, chemiją ir EMI, o ne "dėl atsargos"?
4. Ar dokumentacijoje aiškiai pažymėti cavity numeriai, ilgiai ir tolerancijos?
5. Ar projektas paruoštas automatiniam pjovimui, nuizoliavimui ir crimping?
6. Ar forecast leidžia konsoliduoti pirkimus bent ketvirčiui?
7. Ar kokybės planas aiškiai apibrėžia, kur būtinas 100% testas, o kur pakanka atrankos?

Jei atsakėte "ne" į kelis iš šių klausimų, verta peržiūrėti projektą dar prieš siunčiant RFQ. Kainos pasiūlymo užklausa tampa daug tikslesnė tada, kai tiekėjas gauna ne tik BOM, bet ir aiškią gamybos logiką.

Nuorodos

1. Wikipedia: IPC (electronics)
2. Wikipedia: ISO 9001
3. Wikipedia: Restriction of Hazardous Substances Directive

Dažniausiai Užduodami Klausimai

Koks greičiausias būdas sumažinti laidų pynės kainą?

Greičiausias būdas paprastai yra sumažinti jungčių, šakų ir unikalių komponentų skaičių. Tai mažina medžiagų kainą, operatoriaus laiką ir testavimo sudėtingumą vienu metu. Jei projektas jau užbaigtas, antras greitas kelias yra komponentų standartizavimas tarp kelių produktų ir pirkimo konsolidavimas per ilgesnį forecast laikotarpį.

Ar galima mažinti laidų pynės kainą nebloginant kokybės?

Taip, jei mažinate nereikalingą sudėtingumą, o ne funkcinę atsargą. Kokybė nukenčia tada, kai pakeičiama netinkama jungtis, per silpna izoliacija arba atsisakoma būtino testavimo. Kokybė nenukenčia, kai suvienodinate kontaktų šeimą, optimizuojate maršrutą arba pašalinate perteklinį adapterį.

Kada verta keisti medžiagą į pigesnę?

Medžiagą verta keisti tada, kai eksploatacinė aplinka to leidžia ir pakeitimas patvirtintas inžinerijos bei kokybės komandos. Pavyzdžiui, vidaus valdymo spintos pynėje PVC arba TPE gali būti racionalus pasirinkimas, jei nėra aukštos temperatūros, alyvų ar agresyvaus EMI. Tačiau automobilių variklio skyriuje ar medicinos įrangoje toks sprendimas gali būti klaida.

Kodėl tiek daug kainoje lemia dokumentacija?

Todėl, kad neaiški dokumentacija sukelia perstatymus, operatoriaus klausimus, neteisingą cavity suvedimą ir broką galutiniame teste. Vien tikslus pinout brėžinys ir approved sample dažnai sutaupo daugiau nei simbolinė nuolaida medžiagoms, nes apsaugo nuo brangiausios problemos: perdirbimo po surinkimo.

Ar mažos partijos visada reiškia didelę vieneto kainą?

Dažniausiai taip, bet ne visada. Jei dizainas standartizuotas, medžiagos jau patvirtintos, o tiekėjas turi dalį komponentų sandėlyje, net maža partija gali būti konkurencinga. Didžiausią žalą daro ne pati maža partija, o maža partija su daug unikalių komponentų ir skubiu pristatymu.

Gaukite Laidų Pynės Kaštų Auditą

Jei norite sumažinti laidų pynės kainą neprarasdami patikimumo, atsiųskite RFQ arba brėžinį per kainos pasiūlymo formą. PCB Lithuania komanda gali peržiūrėti jungčių architektūrą, medžiagų parinkimą, testavimo planą ir pasiūlyti, kur sutaupyti realiai, o kur taupyti neverta.
