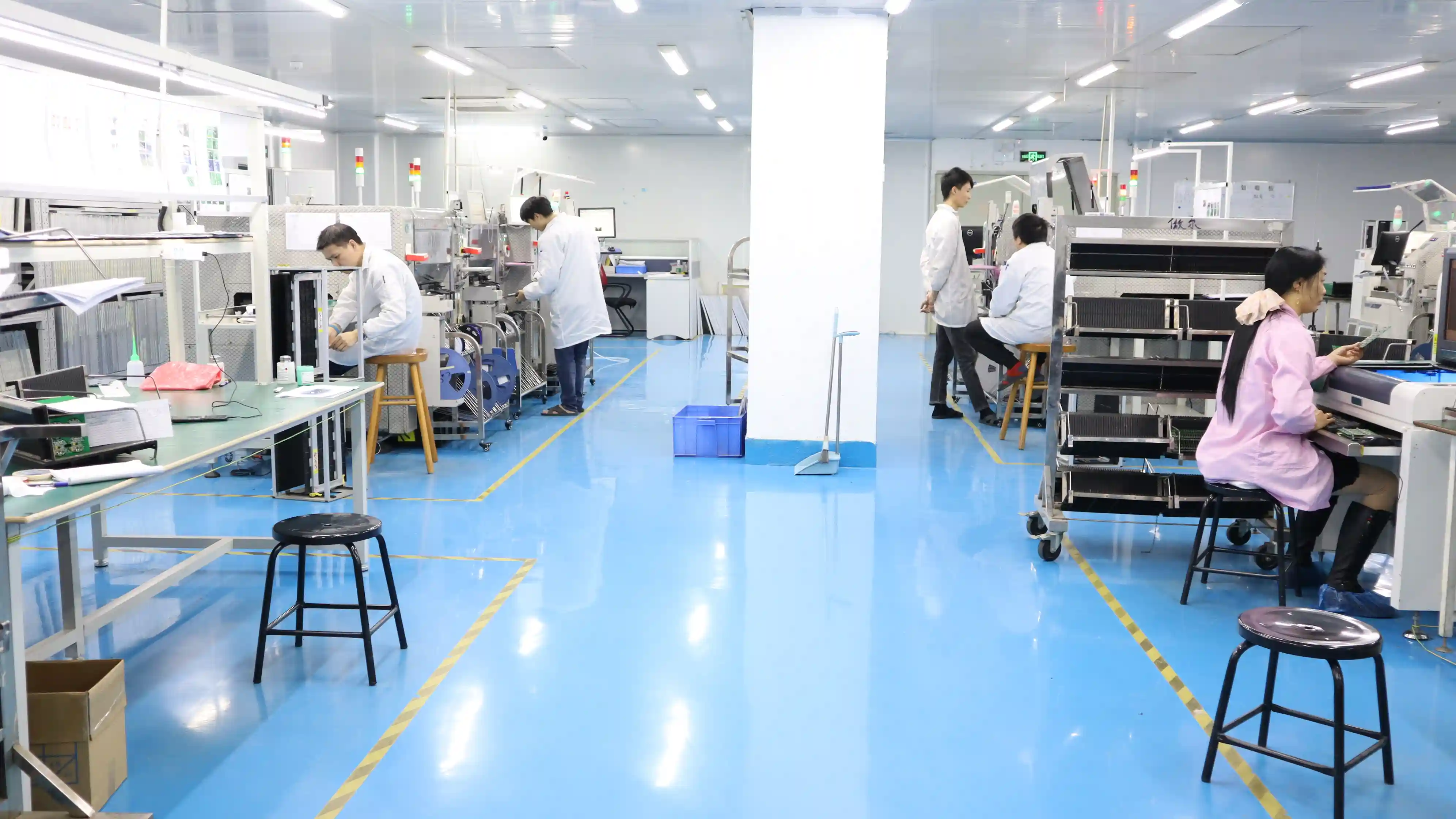

Kodėl ESD kontrolė turi būti tikrinama prieš pirmą PCBA partiją
ESD kontrolė PCB surinkime nėra lipdukas ant durų. Tai matuojama sistema, kuri turi apsaugoti jautrius komponentus nuo žmogaus kūno modelio, įkrauto įrenginio ir pakuotės sukeltų iškrovų. Šis vadovas skirtas inžinieriui arba pirkimo vadovui, kuris jau turi prototipą, ruošia 50-500 vnt. NPI partiją ir nori suprasti, ką tikrinti tiekėjo EPA zonoje prieš paleidžiant PCB surinkimą.
Per 15+ metų elektronikos gamybos projektuose matėme dvi beveik vienodas pramoninio valdiklio partijas. Viena 240 vnt. PCBA partija buvo surinkta be kasdienės riešo juostų registracijos ir po 96 val. burn-in testo turėjo 7 pertraukiamus MCU reset gedimus. Kita partija su tokia pačia BOM buvo paleista po EPA audito: 100% riešo juostų testas, jonizatoriaus balansavimo patikra ir MSL pakuotės kontrolė. Gedimai nukrito iki 0 iš 180 vnt. pilotinėje partijoje.
Rašau iš gamyklos pusės: ESD klaida retai atrodo kaip dramatiška kibirkštis. Dažniau ji atsiranda kaip ribinis MOSFET vartų nuotėkis, jautresnis ADC triukšmas arba BGA komponentas, kuris praeina ICT, bet krenta po terminio ciklo. Būtent todėl ESD kontrolę reikia pirkti kaip proceso įrodymą, o ne kaip bendrą pažadą.
Jeigu tiekėjas negali parodyti paskutinių 30 dienų riešo juostų, stalų ir grindų matavimo įrašų, jo ESD programa yra nuomonė. PCBA rizikai reikia duomenų, ne plakato ant sienos.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Standartai, kuriuos verta minėti RFQ ir audite
Praktiniam RFQ pakanka kelių aiškių nuorodų: ANSI/ESD S20.20 ESD valdymo programai, IEC 61340-5-1 EPA zonos principams, IPC-J-STD-001 litavimo ir surinkimo proceso disciplinai, IPC-A-610 vizualiam elektroninių mazgų priėmimui. Viešą ESD reiškinio kontekstą galima tikrinti per electrostatic discharge aprašą, o IPC standartų ekosistemą per IPC organizacijos informaciją.
ANSI tinklaraščio aprašas apie ANSI/ESD S20.20-2021 nurodo, kad standartas taikomas organizacijoms, kurios tvarko detales ir mazgus, jautrius 100 V HBM arba 200 V CDM ir didesnėms iškrovoms. NQA santraukoje apie ESD S20.20 pabrėžiama, kad programa skirta apsaugoti jautrias elektronines dalis, mazgus ir įrangą. Šios viešos nuorodos nepakeičia mokamo standarto, bet jos padeda suderinti pirkimo kalbą.
RFQ formuluotė turėtų būti konkreti: "PCB assembly shall be handled in an ESD Protected Area aligned with ANSI/ESD S20.20 or IEC 61340-5-1; operator grounding, worksurface grounding, ionization and packaging records available on request." Tokia frazė yra geresnė už "ESD safe factory", nes tiekėjas turi atsakyti dokumentais.
EPA zonos sprendimo lentelė
| Kontrolės taškas | Minimalus patikrinimas | Geresnis audito įrodymas | Kada kelti reikalavimą |
|---|---|---|---|
| Riešo juostos | Testas pamainos pradžioje | 100% operatorių įrašai su data, stotimi ir rezultatu | Kai yra QFN, BGA, MOSFET, RF IC arba MEMS |
| Darbo paviršius | Įžeminimo laidas prijungtas | Paviršiaus varžos matavimas kas savaitę arba kas mėnesį | Kai vyksta rankinis litavimas ir rework |
| Grindys ir avalynė | ESD batai arba kulno juostos | Grindų, avalynės ir operatoriaus sistemos testas | Kai operatoriai dažnai juda tarp stočių |
| Jonizatorius | Įrenginys įjungtas | Offset voltage ir decay time matavimai pagal grafiką | Kai naudojamos izoliuojančios plastiko detalės arba juostos |
| Pakuotė | ESD maišeliai | Shielding maišelių, dėžių ir etikečių kontrolė pagal partijos numerį | Kai PCBA keliauja į logistikos etapą |
| MSL valdymas | Drėgmės kortelė maišelyje | MSL atidarymo laikas, kepimo įrašas ir feeder traceability | Kai naudojami BGA, QFN arba drėgmei jautrūs IC |
| Lankytojai | Vienkartinis chalatas | Lankytojų EPA instruktažas ir grounding kontrolė | Kai klientas dalyvauja FAI arba NPI paleidime |
Lentelė rodo paprastą ribą: ESD kontrolė turi sekti žmogų, paviršių, komponentą ir pakuotę. Jei tiekėjas tikrina tik vieną grandinės dalį, silpniausia vieta tampa visa programa. ESD kontroliuojamas PCB surinkimas turi prasidėti nuo matavimo grafiko, o ne nuo bendro pažado.
Gamyklinis scenarijus: 240 vnt. valdiklio partija
2026 m. Q1 vertinome 240 vnt. pramoninės automatikos valdiklio PCBA partiją. Plokštė turėjo 4 sluoksnius, 0.5 mm QFN maitinimo valdiklį, du MOSFET kanalus, 12 bitų ADC ir CAN transceiver. Pirmas tiekėjo atsakymas turėjo "ESD protection applied" pastabą, bet nebuvo riešo juostų, stalų, grindų ar jonizatorių matavimo įrašų.
Pirmi 60 vnt. praėjo AOI ir ICT. Po 96 val. burn-in testo prie 55 °C 7 vnt. rodė atsitiktinius MCU reset įvykius, o 3 vnt. turėjo padidėjusį maitinimo valdiklio leakage. Rentgeno patikra ir SMT surinkimo litavimo profilio duomenys nerodė pakankamo paaiškinimo. Audito metu radome vieną rework stalą be dokumentuotos žemės jungties ir jonizatorių, kurio balansas nebuvo matuotas 11 savaičių.
Antram 180 vnt. pilotui pakeitėme priėmimo planą. Operatoriai testavo riešo juostas kiekvienos pamainos pradžioje, rework stalas gavo atskirą įžeminimo tašką, jonizatorius buvo balansuojamas kas 7 dienas, o jautrūs IC buvo atidaromi tik EPA zonoje su MSL laiko registracija. Po 96 val. burn-in testo ir 10 terminio ciklo nuo -20 °C iki +70 °C reset gedimų buvo 0, o ADC triukšmo dispersija sumažėjo nuo 18-24 LSB iki 7-11 LSB.
Šie skaičiai nėra universalus pažadas kiekvienai plokštei. Jie parodo, kad ESD kontrolė tampa naudinga tik tada, kai pasikeičia operatoriaus elgsena, matavimo ritmas ir neatitikčių reakcija.
ESD defektas dažnai apsimeta firmware problema. Kai 7 iš 60 valdiklių krenta tik po burn-in, pirmas klausimas turi būti ne "kas blogai kode", o "kur komponentas buvo paliestas prieš reflow, rework ir testą".
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Ką tikrinti tiekėjo audite
Tiekėjo auditas turi prasidėti nuo 10 minučių pasivaikščiojimo per realų PCBA maršrutą: priėmimas, sandėlis, kitting, SMT linija, rework stalas, ICT/FCT testavimas, pakuotė ir išsiuntimas. Klauskite ne "ar turite ESD", o "kur ši konkreti BGA arba MOSFET ritė buvo nuo priėmimo iki dėžės".
Prašykite parodyti paskutinius matavimo įrašus. Riešo juostų testas turi turėti datą, operatorių arba stoties ID ir pass/fail rezultatą. Stalų ir grindų varža turi būti matuojama pagal grafiką, o nukrypimai turi turėti uždarymo veiksmą. Jonizatorių įrašai turi rodyti balansą ir decay time, nes įjungtas ventiliatorius dar nereiškia kontroliuoto krūvio neutralizavimo.
Audito metu verta paimti vieną jautrią BOM eilutę ir sekti ją iki gamybos. Ar komponentas laikomas shielding pakuotėje? Ar MSL laikrodis pradėtas po maišelio atidarymo? Ar feeder paruošimas vyksta EPA zonoje? Ar rework operatorius turi tą pačią grounding kontrolę kaip SMT operatorius? Silpni atsakymai čia turi didesnę vertę nei gražus sertifikato PDF.
ESD, MSL ir joninė švara turi veikti kartu
ESD kontrolė negali būti atskirta nuo MSL valdymo ir PCBA švaros, nes visi trys procesai valdo nematomą riziką. MSL klaida sukuria popcorning arba vidaus įtrūkių riziką, joninė tarša gali sukelti leakage ir koroziją, o ESD pažeidžia silicio struktūras dar prieš funkcinius testus. Jei klaida išlenda tik po 24-96 val. burn-in, šios trys temos turi būti tikrinamos kartu.
Praktinis pavyzdys: QFN maitinimo valdiklis gali būti pažeistas ne vien dėl ESD. Jis gali patirti drėgmės stresą, per agresyvų reflow profilį arba likutinį aktyvų flux po rework. Todėl MSL valdymo, reflow profilio ir PCB švaros duomenys turi būti šalia ESD audito įrašų.
Geras tiekėjas neatskiria šių dokumentų į tris stalčius. Jis parodo partijos kelią: komponentas priimtas, laikytas, atidarytas, sumontuotas, perlitavimas atliktas, plokštė ištestuota, išvalyta ir supakuota. Kai ši grandinė matoma, gedimo analizė tampa trumpesnė.
RFQ formuluotė, kuri sumažina interpretacijos laisvę
RFQ turi pasakyti, kokio ESD įrodymo reikia pirmam užsakymui. Jei gaminate jautrų medicinos įrangos, automobilių arba pramoninės automatikos PCBA, prašykite EPA zonos aprašymo, matavimo grafiko, pakuotės tipo, MSL valdymo metodo ir neatitikčių reakcijos. Pirmai partijai verta reikalauti FAI paketo su ESD kontrolės įrašais, ne tik matmenų arba AOI santrauka.
Vienas praktiškas įrašas pirkimo dokumente: "Supplier shall provide ESD control evidence for first build: wrist strap daily test log, worksurface grounding verification, ionizer verification where used, ESD packaging confirmation, and MSL exposure log for moisture-sensitive devices." Šis sakinys neapkrauna tiekėjo nereikalinga biurokratija, bet priverčia parodyti proceso brandą.
Jei tiekėjas atsako, kad tokie duomenys "nereikalingi prototipui", tai yra rizikos signalas. Prototipas dažnai turi brangiausius komponentus, daugiausia rework ir mažiausiai stabilų procesą. Būtent tada ESD kontrolės spragos sukuria daugiausia dviprasmiškų gedimų.
Mažoje 20 vnt. prototipų partijoje ESD rizika gali būti didesnė nei 2 000 vnt. serijoje, nes operatoriai dažniau liečia plokštę, keičia komponentus ir daro rework be pilnai stabilizuoto fixture.
— Hommer Zhao, Įkūrėjas ir Techninis Ekspertas
Kada ESD auditas turi stabdyti užsakymą
Užsakymą verta stabdyti, jei tiekėjas negali parodyti jokių matavimo įrašų, jei rework vyksta už EPA zonos ribų arba jei jautrūs komponentai atidaromi ant įprasto sandėlio stalo. Dar vienas rimtas signalas yra neatitikčių nebuvimas. Realioje gamykloje kartais sugenda testeris, nutrūksta grounding laidas arba operatorius pamiršta testą. Jei per 12 mėnesių įrašuose nėra nė vieno nukrypimo, verta klausti, ar sistema tikrai matuoja.
Ne kiekvienas nukrypimas reiškia blogą tiekėją. Geras tiekėjas parodo problemą, stabdymo taisyklę, korekcinį veiksmą ir patvirtinimą, kad partija nebuvo paveikta. Blogas tiekėjas rodo tik švarią lentelę be jokios reakcijos istorijos.
Sprendimo kriterijus paprastas: jei PCBA turi jautrius IC, aukštą patikimumo reikalavimą arba eina į automobilių elektroniką, ESD auditas turi būti uždarytas prieš BOM pirkimą. Po komponentų užsakymo pakeisti tiekėją kainuoja daugiau, o dalies defektų neįmanoma patikimai atskirti nuo firmware, terminio ar litavimo proceso rizikos.
Nuorodos
- Electrostatic discharge aprašas: https://en.wikipedia.org/wiki/Electrostatic_discharge
- IPC standartų organizacijos kontekstas: https://en.wikipedia.org/wiki/IPC_%28electronics%29
- ANSI/ESD S20.20-2021 vieša santrauka: https://blog.ansi.org/ansi/ansi-esd-s20-20-2021-protection-electronic-parts/
- NQA ESD S20.20 standarto apžvalga: https://www.nqa.com/en-us/certification/standards/esd-s2020
FAQ
Ar ESD kontrolė reikalinga kiekvienam PCB surinkimo projektui?
Taip, jei PCBA turi IC, MOSFET, RF komponentus, MEMS, BGA arba QFN. Praktinė riba prasideda nuo komponentų, kurie gali būti jautrūs 100 V HBM arba 200 V CDM iškrovoms pagal ANSI/ESD S20.20 taikymo logiką. Paprastai bent riešo juostos, įžemintas paviršius ir shielding pakuotė turi būti kiekvienoje surinkimo partijoje.
Kuo ANSI/ESD S20.20 skiriasi nuo IPC-J-STD-001?
ANSI/ESD S20.20 aprašo ESD valdymo programą: EPA zoną, grounding, pakuotę, testavimą ir įrašus. IPC-J-STD-001 labiau orientuotas į litavimo medžiagas, metodus ir proceso priėmimą elektroniniuose mazguose. PCBA tiekėjui dažnai reikia abiejų: vieno krūvio kontrolei, kito surinkimo proceso disciplinai.
Kaip dažnai reikia testuoti riešo juostas?
Praktinė gamyklos taisyklė yra testas kiekvienos pamainos pradžioje ir po operatoriaus grįžimo į EPA zoną, jei procesas jautrus. NPI partijai su BGA, QFN arba MOSFET verta prašyti 100% operatorių testavimo įrašų su data, stotimi ir pass/fail rezultatu. Vien savaitinis testas dažnai per retas prototipams.
Ar ESD defektą galima pagauti AOI arba rentgenu?
Dažniausiai ne. AOI mato komponentų padėtį, litavimo formas ir matomus defektus, o X-ray padeda BGA, QFN arba paslėptoms jungtims. ESD pažeidimas dažnai yra silicio vidaus defektas, todėl jis pasirodo per ICT, FCT, burn-in, terminį ciklą arba lauko gedimą po 24-96 val. darbo.
Ką įtraukti į pirmos partijos ESD įrodymų paketą?
Pirmai 30-100 vnt. NPI partijai prašykite riešo juostų testų, stalų grounding patikros, jonizatorių įrašų, MSL ekspozicijos logų, ESD pakuotės patvirtinimo ir neatitikčių reakcijos taisyklės. Jei gaminys skirtas medicinai arba automobiliams, šiuos duomenis verta susieti su FAI ir serijinio numerio atsekamumu.
Ar prototipui galima naudoti paprastesnę ESD kontrolę?
Galima mažinti dokumentų kiekį, bet ne fizinę apsaugą. Prototipuose dažnai yra 5-20 brangių plokščių, daugiau rankinio rework ir daugiau komponentų lietimo, todėl grounding ir pakuotė turi būti griežti. Bent kasdienis riešo juostų testas, įžemintas rework stalas ir shielding pakuotė turėtų likti.
