Impedanso Kontroliuojama PCB — Didelės Greičio Signalų Gamyba su ±5% Tolerancija

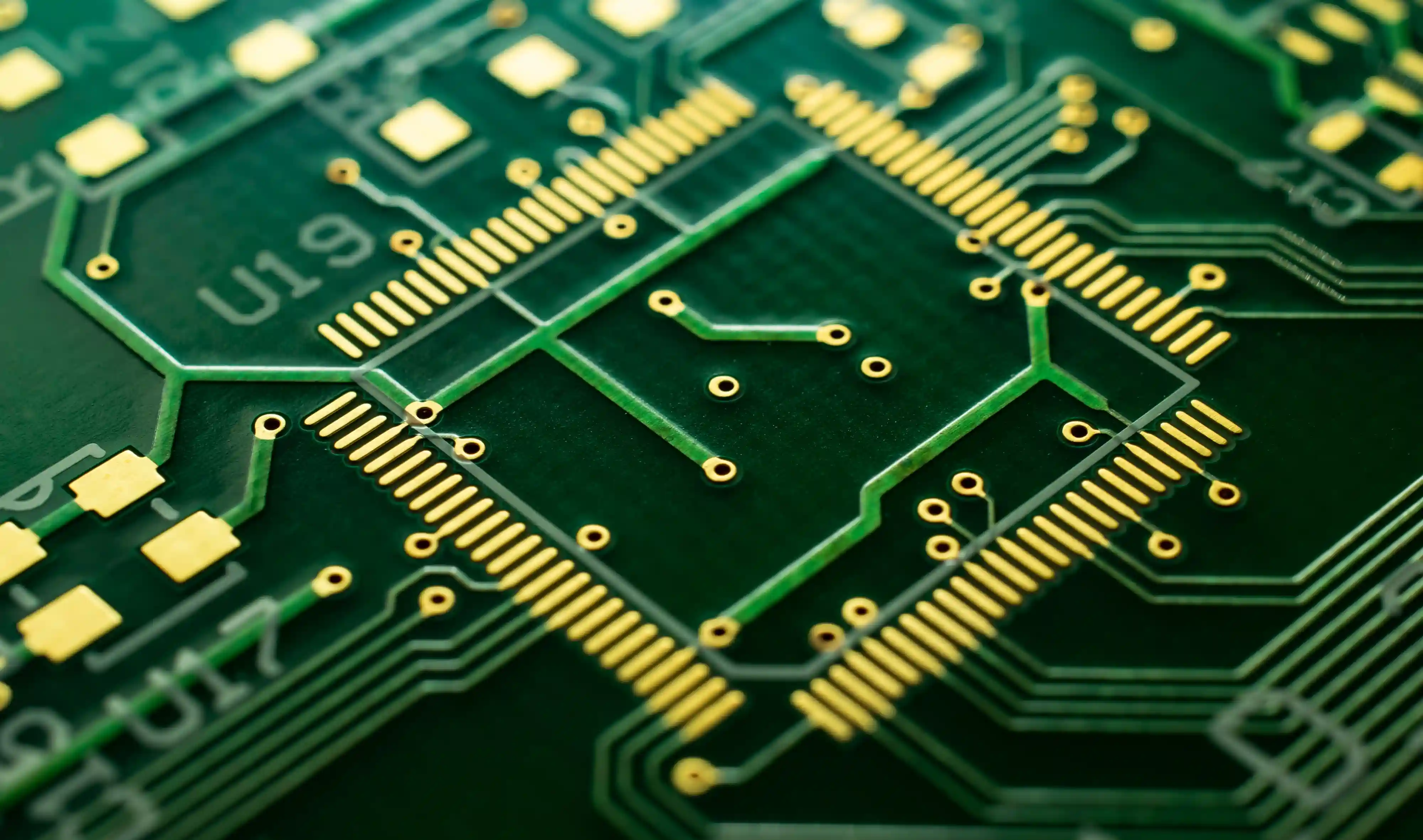

Impedanso kontroliuojama PCB nėra paprastas „pridėtinės paslaugos" žymeklis — tai fundamentali gamybos disciplinas, be kurios DDR5 atmintys, PCIe 5.0 linijos ir 10GbE tinklai tiesiog neveikia. Mūsų gamykloje kiekviena kontroliuojamo impedanso partija praeina TDR (Time Domain Reflectometry) testavimą su couponseis, o dielektriko storis kontroliuojamas kas 0.025mm presavimo metu. Tai leidžia pasiekti ±5% impedanso toleranciją — dukart griežčiau nei IPC-2141 standartinis ±10% reikalavimas.
Kodėl Impedanso Kontrolė — Ne Diskusija, O Būtinybė
Kai signalo pakilimo laikas (rise time) trumpesnis nei 1 ns — o tai yra DDR4, DDR5, USB 3.0, HDMI 2.1 realybė — signalo kelionė PCB laidu nėra tiesiog „elektros srovė teka iš taško A į tašką B". Kiekvienas laidelis tampa perdavimo linija (transmission line), kurios charakteristinis impedansas priklauso nuo laidelio pločio, dielektriko storio, dielektrikinės konstantos (Dk) ir net vario paviršiaus šiurkštumo. Jei impedansas nesutampa su šaltinio ir imtuvo impedansu — sakykime, jūs projektavote 50Ω, o gamykla pagamino 42Ω — signalas atsispindi (reflection), susidaro „ringing", ir jūsų DDR5 interfeisas pradeda mėtyti bitus. Ir tai ne teorija. Matėme projektus, kuriuose PCB veikė ant stalo, bet žlugo temperatūros kameroje, nes Dk pasikeitė nuo 4.2 iki 4.5 esant 85°C, o impedansas nuėjo nuo 50Ω iki 47.5Ω — pakako trikdžiams sukelti.
<div style="margin-top:2rem"> <p style="margin-bottom:1.5rem;line-height:1.8">Štai kodėl mes ne „siūlome" impedanso kontrolę kaip papildomą paslaugą. Mes ją traktuojame kaip integralią gamybos proceso dalį, pradedant nuo medžiagos sertifikato patikros ir baigiant TDR matavimų protokolu, kurį klientas gauna kartu su plokštėmis. Kiekviena partija turi couponsei — specialias testines struktūras plokštės krašte, kurios atkartoja tikro signalo geometriją. TDR zondas paliečia couponsei, ir matuojamas impedansas kiekviename taške. Jei bent vienas matavimas viršija ±5% ribą — partija grąžinama perdirbti.</p> <p style="margin-bottom:1.5rem;line-height:1.8">Daugelis gamintojų skelbia „controlled impedance" savo kainoraščiuose, bet klausykite — klausykite, ką jie iš tikrųjų daro. Kai kurie tiesiog kontroliuoja dielektriko storį presavimo metu ir vadina tai „kontrole". Kiti matuoja couponseis, bet tik viename taške (o ne 4–6 taškuose ilgyje). Mes matuojame pilnu TDR profilį su 4–6 taškais kiekvienam couponsei, diferencialinėms poroms — dviejų kanalų TDR su fazės matavimu. Tai vienintelis būdas užtikrinti, kad signalas iš tikrųjų matuoja tai, ką projektavote.</p> <h3 style="font-size:1.25rem;font-weight:700;margin-bottom:1rem;margin-top:2rem">Palyginimas: Impedanso Kontrolės Lygiai Rinkoje</h3> <div style="overflow-x:auto;margin-bottom:2rem"> <table style="width:100%;border-collapse:collapse;font-size:0.875rem"> <thead> <tr style="background-color:rgba(16,185,129,0.1)"> <th style="border:1px solid #e2e8f0;padding:0.75rem;text-align:left">Parametras</th> <th style="border:1px solid #e2e8f0;padding:0.75rem;text-align:left">IPC-2141 Standartas</th> <th style="border:1px solid #e2e8f0;padding:0.75rem;text-align:left">Tipiškas Gamintojas</th> <th style="border:1px solid #e2e8f0;padding:0.75rem;text-align:left">Mūsų Galimybė</th> </tr> </thead> <tbody> <tr><td style="border:1px solid #e2e8f0;padding:0.75rem">Impedanso tolerancija (SE)</td><td style="border:1px solid #e2e8f0;padding:0.75rem">±10%</td><td style="border:1px solid #e2e8f0;padding:0.75rem">±8%</td><td style="border:1px solid #e2e8f0;padding:0.75rem">±5%</td></tr> <tr><td style="border:1px solid #e2e8f0;padding:0.75rem">Impedanso tolerancija (Diff)</td><td style="border:1px solid #e2e8f0;padding:0.75rem">±10%</td><td style="border:1px solid #e2e8f0;padding:0.75rem">±10%</td><td style="border:1px solid #e2e8f0;padding:0.75rem">±7%</td></tr> <tr><td style="border:1px solid #e2e8f0;padding:0.75rem">TDR matavimo taškai</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Nenurodyta</td><td style="border:1px solid #e2e8f0;padding:0.75rem">1 taškas</td><td style="border:1px solid #e2e8f0;padding:0.75rem">4–6 taškai + profilis</td></tr> <tr><td style="border:1px solid #e2e8f0;padding:0.75rem">Dielektriko storio kontrolė</td><td style="border:1px solid #e2e8f0;padding:0.75rem">±10%</td><td style="border:1px solid #e2e8f0;padding:0.75rem">±8%</td><td style="border:1px solid #e2e8f0;padding:0.75rem">±5% (0.025mm žingsnis)</td></tr> <tr><td style="border:1px solid #e2e8f0;padding:0.75rem">Medžiagų Dk sertifikavimas</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Nereikalaujama</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Kartais</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Kiekviena partija (CoC)</td></tr> <tr><td style="border:1px solid #e2e8f0;padding:0.75rem">Diferencialinio impedanso matavimas</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Nenurodyta</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Retai</td><td style="border:1px solid #e2e8f0;padding:0.75rem">2-kanalų TDR + fazė</td></tr> <tr><td style="border:1px solid #e2e8f0;padding:0.75rem">Stackup simuliacija prieš gamybą</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Nereikalaujama</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Už papildomą mokestį</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Įtraukta (Si9000E)</td></tr> <tr><td style="border:1px solid #e2e8f0;padding:0.75rem">Temperatūrinis Dk derinimas</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Nenurodyta</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Ne</td><td style="border:1px solid #e2e8f0;padding:0.75rem">Taip (pagal pageidavimą)</td></tr> </tbody> </table> </div> <p style="margin-bottom:1.5rem;line-height:1.8">Skirtumas tarp ±10% ir ±5% gali atrodyti akademinis. Praktikoje jis reiškia, kad su ±10% jūsų 100Ω diferencialinė pora gali būti nuo 90Ω iki 110Ω. Jei šaltinio impedansas yra 100Ω — jūs gaunate iki 10% atspindžio (reflection coefficient). Su ±5% diapazonas susiaurėja iki 95–105Ω, ir atspindys nukrenta iki 5%. DDR5 atveju tai skirtumas tarp „veikia stabiliai" ir „kartais nukrenta bitai esant aukštai temperatūrai".</p> <section style="padding:2rem 0;margin-top:1.5rem"> <h3 style="font-size:1.25rem;font-weight:700;margin-bottom:1rem">Atvejo Studija: 5G Bazinės Stoties Masyvo Antenos Valdiklis</h3> <div style="display:grid;grid-template-columns:repeat(auto-fit,minmax(250px,1fr));gap:1.5rem"> <div style="background:#f8fafc;padding:1.5rem;border-radius:0.5rem;box-shadow:0 1px 3px rgba(0,0,0,0.1)"> <h4 style="font-weight:600;color:#059669;margin-bottom:0.5rem">Iššūkis</h4> <p style="color:#475569;font-size:0.875rem;line-height:1.7">Klientas projektavo 12 sluoksnių plokštę su 48 diferencialinėmis poromis (100Ω) JESD204B interfeisui tarp FPGA ir ADC. Ankstesnis gamintojas pateikė plokštes su ±12% impedanso nuokrypa — 3 iš 10 plokščių nepavyko funkcinio testo. Signalų vientisumas (eye diagram) buvo ties ribos, ypač esant 70°C.</p> </div> <div style="background:#f8fafc;padding:1.5rem;border-radius:0.5rem;box-shadow:0 1px 3px rgba(0,0,0,0.1)"> <h4 style="font-weight:600;color:#059669;margin-bottom:0.5rem">Sprendimas</h4> <p style="color:#475569;font-size:0.875rem;line-height:1.7">Perprojektavome stackup naudodami Panasonic Megtron 6 (Dk 3.4, Df 0.002) vietoj standartinio FR-4. Sumodeliavome impedansą su Polar Si9000E, įskaitant temperatūrinį Dk poslinkį. Gamyboje naudojome laipsnišką presavimą su 0.025mm dielektriko kontrole ir TDR matavimą 6 taškuose kiekvienai couponsei.</p> </div> <div style="background:#f8fafc;padding:1.5rem;border-radius:0.5rem;box-shadow:0 1px 3px rgba(0,0,0,0.1)"> <h4 style="font-weight:600;color:#059669;margin-bottom:0.5rem">Rezultatai</h4> <p style="color:#475569;font-size:0.875rem;line-height:1.7">Impedanso nuokrypis sumažėjo nuo ±12% iki ±4.2%. Visos 10 plokščių praėjo funkcinį testą iš pirmo karto. Eye diagramos atidarymas padidėjo 35%. Kliento bandymų nuostoliai sumažėjo 90%, o bendras projekto kaštai — 28% (nors medžiaga kainavo 20% daugiau, išlaidos bandymams ir perdirbimui sumažėjo žymiai).</p> </div> </div> </section> <p style="margin-top:2rem;margin-bottom:1.5rem;line-height:1.8">Dar vienas dalykas, kurį retai kas mini — vario paviršiaus šiurkštumas (copper roughness) turi tiesioginę įtaką impedansui aukštu dažniu. IPC-2141A tai pripažįsta, bet dauguma gamintojų vis dar naudoja standartinį ED varį (Rz ~8μm) visur. Kai signalo dažnis viršija 5 GHz, šiurkštus varis veikia kaip papildoma talpa signalo-powder sąsajoje, sumažindamas efektyvų impedansą 2–4%. Mes siūlome RTF (Reverse Treated Foil) ir VLP (Very Low Profile) varį aukšto dažnio sluoksniams — tai smulkmena, kuri gali nulemti, ar jūsų 10GHz signalas pasieks imtuvą su pakankamu SNR.</p> <p style="margin-bottom:1.5rem;line-height:1.8">Apie medžiagų sertifikavimą. Kiekviena dielektriko rida, kurią naudojame kontroliuojamo impedanso plokštėms, turi Certificate of Conformance (CoC) iš gamintojo (Isola, Rogers, Panasonic). Mes tikriname ne tik Dk vertę, bet ir Dk toleranciją partijoje. FR-4 atveju Dk gali svyruoti ±0.2 tarp skirtingų rulonų — tai reiškia ±5% impedanso poslinkį vien nuo medžiagos. Low-loss medžiagos (Megtron 6, RO4350B) turi griežtesnę Dk kontrolę (±0.05), ir būtent todėl mes rekomenduojame jas signalams virš 5 GHz. Ne todėl, kad norime parduoti brangesnę medžiagą — o todėl, kad su FR-4 ties 10 GHz jūs tiesiog negausite stabilios produkcijos.</p> <p style="margin-bottom:1.5rem;line-height:1.8">Mūsų stackup simuliacijos procesas naudoja <a href="https://www.polarinstruments.com" target="_blank" rel="noopener noreferrer">Polar Si9000E</a> — pramonės standartą impedanso modeliavimui. Mes ne spėliojame. Duodate savo stackup — mes patikriname, ar jis fiziškai įgyvendinamas, ar impedansas atitinka tikslą, ir ar nėra cross-talk problemų tarp sluoksnių. Jei matome problemą — siūlome alternatyvą su paaiškinimu, kodėl. Kartais tai reiškia vieno sluoksnio perkėlimą, kartais — laidelio pločio korekciją 0.025mm. Dėl tokio tikslumo stackup derinimas užtrunka 1–2 dienas ilgiau, bet sutaiko savaites vėliau.</p> <p style="margin-bottom:1.5rem;line-height:1.8">Kas liečia <a href="https://www.ipc.org" target="_blank" rel="noopener noreferrer">IPC-2141A</a> standartą — „Design Guide for High-Speed Controlled Impedance Circuit Boards" — tai yra pagrindinis dokumentas, kuriuo remiamės. Jis apima ne tik impedanso skaičiavimo formules, bet ir medžiagų pasirinkimo gaires, testavimo metodikas ir couponsei geometrijos rekomendacijas. Mes taip pat atsižvelgiame į IPC-4101 (medžiagų specifikacijos) ir IPC-TM-650 2.5.5.7 (impedanso matavimo metodas TDR). Jei jūsų projektas reikalauja atitikties <a href="https://www.jedec.org" target="_blank" rel="noopener noreferrer">JEDEC</a> standartams (pvz., JESD204B/C), mes suprantame šių specifikacijų signalų vientisumo reikalavimus ir galime pritaikyti gamybos procesą atitinkamai.</p> </div>
Techninės Specifikacijos
Gamybos Galimybės
Privalumai
Kodėl rinktis mus?
Pilnas TDR Profiliavimas su 4–6 Taškais
Daugelis gamintojų matuoja impedansą viename taške ir vadina tai „kontrole". Mes matuojame pilną TDR profilį su 4–6 taškais kiekvienam couponsei. Tai atskleidžia...
Medžiagų Sertifikavimas Kiekvienai Partijai
Kiekviena dielektriko rida turi Certificate of Conformance (CoC). Mes tikriname Dk vertę ir jos toleranciją. Jei Dk nuokrypis viršija leistiną ribą — rida...
Stackup Simuliacija prieš Gamybą (Si9000E)
Prieš pradėdami gamybą, mūsų inžinieriai patikrina jūsų stackup su Polar Si9000E. Mes modeliuojame ne tik tikslinį impedansą, bet ir cross-talk, įterptą...
RTF ir VLP Varis Aukšto Dažnio Sluoksniams
Standartinis ED varis (Rz ~8μm) sukuria papildomą talpą signalo-dielektriko sąsajoje, kuri veikia kaip impedansą mažinantis veiksnys aukštu dažniu. RTF...
Temperatūrinis Dk Derinimas
Dielektriko konstanta kinta su temperatūra. FR-4 Dk gali pakilti 0.2–0.3 nuo 25°C iki 125°C — tai reiškia 3–5% impedanso poslinkį. Automobilių ir pramoninėje...
Couponsei Dizaino Konsultacija
Neteisingai suprojektuotas couponsei matuos ne tą impedansą, kurį matuoja jūsų signalas. Dažniausia klaida — couponsei su per trumpu laido segmentu (<...
Darbo Procesas
Kaip dirbame
Stackup Peržiūra ir Simuliacija
Gavę jūsų Gerber failus ir stackup specifikaciją, mūsų inžinieriai paleidžia impedanso simuliaciją su Polar Si9000E. Tikriname: ar tikslinis impedansas...
Medžiagų Parinkimas ir Sertifikavimas
Pagal signalo dažnį ir nuostolių reikalavimus parenkame medžiagą: FR-4 (iki ~3 GHz), Isola I-Tera (iki ~10 GHz), Rogers RO4350B (iki ~20 GHz), Panasonic...
Presavimas su Dielektriko Kontrole
Presavimo metu dielektriko storis kontroliuojamas kas 0.025mm. Naudojame laipsnišką presavimą (step-by-step pressure profile), kad išvengtume sluoksnių...
Ėsdinimas su Laidelio Pločio Kontrole
Laidelio plotis tiesiogiai veikia impedansą. Mūsų ėsdinimo procesas naudoja tiesioginį įėsdinimą (DIRECT etching) su pločio kompensacija, užtikrindamas, kad...
TDR Testavimas su Couponseis
Kiekviena plokštė turi couponsei — bent po vieną kiekvienam impedanso tipui (50Ω SE, 100Ω Diff, ir t.t.). TDR zondas matuoja impedansą 4–6 taškuose...
Ataskaita ir Nuolatinis Stebėjimas
Klientas gauna pilną TDR ataskaitą su kiekvienos couponsei matavimais, stackup patvirtinimą su medžiagų CoC, ir, jei reikia, cross-section nuotraukas....
Taikymo Sritys
Pramonės šakos
Medžiagos ir Parinktys
Pasirinkimo galimybės
FR-4 (TG170+)
Standartinė medžiaga signalams iki ~3 GHz. Dk ~4.2, Df ~0.015. Tinka DDR3, USB 2.0, SPI, I2C. Ekonomiškas pasirinkimas, kai aukšto dažnio nuostoliai nėra...
Isola I-Tera MT40
Mid-range low-loss medžiaga. Dk 3.38, Df 0.003. Tinka DDR4, PCIe 3.0, USB 3.0, 10GbE. Dukart mažesni nuostoliai nei FR-4, bet žymiai pigesnė nei Rogers.
Rogers RO4350B
Aukšto dažnio medžiaga. Dk 3.48, Df 0.0037. Stabilus Dk temperatūros atžvilgiu. Tinka RF galos stiprintuvams, 5G, mikrobangų moduliams. IPC-4101 /126 atitiktis.
Panasonic Megtron 6
Ultra low-loss medžiaga. Dk 3.4, Df 0.002. Geriausias pasirinkimas signalams virš 10 GHz: 25GbE, 100GbE, JESD204C, PCIe 5.0. Griežčiausia Dk tolerancija...
Rogers RO3003G2
Kriogeninės elektronikos ir milimetrinių bangų medžiaga. Dk 3.00, Df 0.0013. Tinka 77GHz automobilių radarams, 5G mmWave, SATCOM. Stabilus Dk nuo -50°C iki...
DUK
Dažnai užduodami klausimai
Kokia yra minimali impedanso kontroliuojamos PCB užsakymo apimtis?
Kiek laiko trunka impedanso kontroliuojamos PCB gamyba?
Kokios medžiagos tinka impedanso kontroliuojamai PCB?
Kada reikia impedanso kontrolės, o kada pakanka įprastos PCB?
Kokia tikslumo tolerancija galima impedanso kontroliuojamai PCB?
Kaip patikrinate impedansą po gamybos?
Kiek kainuoja impedanso kontrolė lyginant su įprasta PCB?
Susijusios Paslaugos
Taip pat siūlome
Aukšto Dažnio PCB
RF ir mikrobangų PCB gamyba su Rogers, Taconic medžiagomis iki 110 GHz.
Sužinoti daugiauDaugiasluoksnė PCB
4–32 sluoksnių PCB gamyba su tiksliais stackup reikalavimais.
Sužinoti daugiauHDI PCB
Aukšto tankio interconnect plokštės su microvia ir blind/buried via technologijomis.
Sužinoti daugiauPCB Gamyba
Pilnas PCB gamybos spektras nuo prototipų iki didelių serijų.
Sužinoti daugiauAptarnaujamos Pramonės Šakos
Nemokami Inžineriniai Įrankiai
Pasiruošę pradėti projektą?
Gaukite nemokamą kainų pasiūlymą per 24 valandas. Mūsų inžinierių komanda padės optimizuoti jūsų projektą.
Impedanso Kontrolės Gamybos Detalės — Ką Kiti Neaptaria
Pradėkime nuo to, kas vyksta presavimo krosnyje. Daugelis mano, kad dielektriko storis priklauso tik nuo prepreg storio. Iš dalies tiesa — bet tik iš dalies. Presavimo metu stiklo pluošto ir dervos santykis keičiasi priklausomai nuo slėgio ir temperatūros profilio. Jei presuojate per dideliu slėgiu — derva išsisklaido, dielektrikas tampa plonesnis, ir impedansas pakyla. Jei per mažu — derva lieka tarp stiklo pluošto gijų netolygiai, ir jūs gaunate impedanso svyravimus net toje pačioje plokštėje.
Mes naudojame laipsnišką presavimo profilį: pradinis slėgis 150 PSI, tada pakopomis iki 300 PSI su kontroliuojamu kaitimu 2°C/min. Kiekvienas ciklas trunka 90 minučių, ir mes turime 12 presų, kurie veikia sinchronizuotai. Tai nėra greičiausias būdas — bet tai vienintelis būdas gauti dielektriko storio reprodukuojamumą ±0.025mm tarp partijų.
Dar viena problema, su kuria susidūrėme praktikoje — „weave effect". Stiklo pluoštas (fiberglass weave) nėra vienalytis. Yra zonos, kur stiklo gijos kerta signalo kelią (Dk ~6.0), ir zonos, kur signalas eina per dervą (Dk ~3.0). Vidutinis Dk yra ~4.2, bet lokaliai jis svyruoja. Kuo mažesnis laidelio plotis ir atstumas — tuo didesnis šio efekto poveikis. 1080 stiklo (weave pitch ~0.5mm) su 0.1mm laideliu gali duoti ±2Ω svyravimą. 2116 ar 7628 stiklas su didesniu pitch — dar blogiau. Mūsų sprendimas: naudoti 1035/106 spread glass stiklą kontroliuojamo impedanso sluoksniuose, kur gijos išsklaidytos tolygiai. Tai prideda apie 5% prie medžiagos kainos, bet pašalina weave effect problemą.
O čia tai, ko dažniausiai nepasakoja — couponsei matavimo tikslumas priklauso nuo to, kaip couponsei suprojektuota. Jei couponsei turi per trumpą segmentą (< 25mm), TDR impulsas dar nespėja stabilizuotis, ir matavimas rodo „pradinę zonos" reikšmę, o ne tikrą impedansą. Jei couponsei reference plane skiriasi nuo tikro signalo reference plane — matavimas rodo kitą impedansą. Mes visada peržiūrime couponsei dizainą ir rekomenduojame: mažiausiai 25mm tiesus segmentas, ta pati reference plane struktūra, ir atstumas nuo plokštės krašto ne mažiau kaip 5mm (kad išvengtume krašto efekto).
Kalbant apie diferencialinį impedansą — čia yra dar viena subtilybė. Diferencialinė pora priklauso ne tik nuo kiekvieno laidelio impedanso, bet ir nuo tarpusavio ryšio (coupling). Jei atstumas tarp laidelių kinta dėl ėsdinimo nuokrypio — keičiasi ir coupling, ir diferencialinis impedansas. Mūsų ėsdinimo procesas naudoja pločio kompensaciją: jei tikslinis laidelio plotis yra 0.1mm, fotorezistvy yra projektuojamas 0.105mm pločio, kad po ėsdinimo gautume 0.1mm. Ši kompensacija apskaičiuojama individualiai kiekvienam vario storiui ir ėsdinimo režimui.
Galiausiai — apie nuostolių (insertion loss) matavimą. TDR matuoja impedansą, bet ne nuostolius. Signalams virš 10 GHz nuostoliai tampa lygiai tokie pat svarbūs kaip impedansas. Mes siūlome VNA (Vector Network Analyzer) matavimus kaip papildomą paslaugą — S-parametrų matavimą iki 40 GHz su couponsei. Tai leidžia patikrinti ne tik ar impedansas teisingas, bet ir ar signalas nepatenka per daug nuostolių. Tipiški nuostoliai: FR-4 ~1.5 dB/inch ties 10 GHz, Megtron 6 ~0.5 dB/inch, RO3003G2 ~0.2 dB/inch. Skirtumas — 7.5x tarp FR-4 ir RO3003G2. 10 colių trasoje tai reiškia 15 dB vs 2 dB — tai skirtumas tarp „signalas nebeatskiriamas" ir „viskas puiku".
Impedanso Tipai ir Tipinės Reikšmės
Skirtingi interfeisai reikalauja skirtingo impedanso. Žemiau pateikiame dažniausiai pasitaikančias reikšmes ir mūsų pasiekiamas tolerancijas.
| Interfeisas | Impedanso Tipas | Tikslinė Reikšmė | Mūsų Tolerancija | Rekomenduojama Medžiaga |
|---|---|---|---|---|
| DDR4 / DDR5 (DQ) | Diferencialinis | 40Ω / 85Ω | ±5% | FR-4 TG170 / I-Tera |
| PCIe 4.0 / 5.0 | Diferencialinis | 85Ω / 100Ω | ±5% | I-Tera / Megtron 6 |
| USB 3.0 / 3.1 / 3.2 | Diferencialinis | 90Ω | ±7% | FR-4 TG170 |
| HDMI 2.0 / 2.1 | Diferencialinis | 100Ω | ±5% | I-Tera / Megtron 6 |
| 10GbE / 25GbE | Diferencialinis | 100Ω | ±5% | Megtron 6 / RO4350B |
| RF (antenos, filtrai) | Single-ended | 50Ω | ±5% | RO4350B / RO3003G2 |
| Video (analoginis) | Single-ended | 75Ω | ±5% | FR-4 TG170 |
Dažniausiai Užduodami Klausimai apie Impedanso Kontroliuojamą PCB
Kokia yra minimali impedanso kontroliuojamos PCB užsakymo apimtis?
Prototipams priimame užsakymus nuo 5 plokščių. Serijinei gamybai MOQ yra 50 vnt. Kiekviena serija privalomai patikrinama TDR metodu su couponseis, o prototipai tikrinami pagal kliento pageidavimą. Mažesniam kiekiui TDR testavimas gali būti atliekamas už papildomą mokestį.
Kiek laiko trunka impedanso kontroliuojamos PCB gamyba?
Standartinis gamybos laikas yra 7–10 darbo dienų 4–8 sluoksnių plokštėms su FR-4 ar I-Tera medžiaga. Greitas variantas (fast-turn) — 5 darbo dienos papildomą mokestį. 10+ sluoksnių plokštės su Rogers ar Megtron medžiaga užtrunka 12–15 dienų dėl specialios presavimo procedūros ir medžiagų tiekimo terminų.
Kokios medžiagos tinka impedanso kontroliuojamai PCB?
Dažniausiai naudojame Isola I-Tera MT40 (Dk 3.38, Df 0.003) signalams iki 10 GHz, Rogers RO4350B (Dk 3.48, Df 0.0037) RF ir mikrobangų aplikacijoms, ir Panasonic Megtron 6 (Dk 3.4, Df 0.002) signalams virš 10 GHz. Standartinėms programoms iki 3 GHz tinka FR-4 su kontroliuojamu dielektriku (TG170+). Medžiagos pasirinkimas priklauso nuo signalo dažnio, nuostolių biudžeto ir temperatūros reikalavimų.
Kada reikia impedanso kontrolės, o kada pakanka įprastos PCB?
Impedanso kontrolė būtina, kai signalo pakilimo laikas (rise time) trumpesnis nei 1 ns, signalo greitis viršija 100 Mbps, arba dažnis viršija 100 MHz. Praktikoje: DDR3/4/5 atmintys, PCIe, USB 3.0+, HDMI, Ethernet 1G+ — visi reikalauja kontroliuojamo impedanso. Lėti signalai (UART, I2C, SPI < 10 MHz, GPIO) veikia ir be impedanso kontrolės, nors gerosios praktikos dėsnis sako — jei abejoji, kontroliuok.
Kokia tikslumo tolerancija galima impedanso kontroliuojamai PCB?
Standartinė pramoninė tolerancija pagal IPC-2141 yra ±10%. Mūsų gamybos linija pasiekia ±5% single-ended ir ±7% diferencialiniam impedansui su pilnu TDR patikra. ±3% įmanoma specialiomis sąlygomis: griežtas medžiagos sertifikavimas (CoC su individualiu Dk matavimu), pilotinė gamyba su cross-section patikra, ir VLP varis signalo sluoksniuose.
Kaip patikrinate impedansą po gamybos?
Naudojame Time Domain Reflectometry (TDR) su Tektronix instrumentu (iki 110 GHz). Matuojame kiekvieno couponsei impedansą 4–6 taškuose ilgyje, sukuriant pilną impedanso profilį. Diferencialiniam impedansui naudojame dviejų kanalų TDR su fazės matavimu (odd-mode ir even-mode). Rezultatai su grafikais įtraukiami į gamybos ataskaitą, kurią klientas gauna kartu su plokštėmis.
Kiek kainuoja impedanso kontrolė lyginant su įprasta PCB?
Impedanso kontrolė prideda apie 15–25% prie bazinės PCB kainos su FR-4 medžiaga. Tai apima griežtesnį presavimo kontrolę, TDR testavimą ir couponsei įtraukimą. Low-loss medžiagos (I-Tera, Megtron, Rogers) kainuoja 30–80% daugiau nei FR-4, bet tai vis tiek žymiai pigiau nei signalų vientisumo problemų sprendimas jau surinkus įrenginį — viena PCB revizija su surinkimu kainuoja 5–10 kartų daugiau nei impedanso kontrolės išlaidos.
Susijusios Paslaugos
Aukšto Dažnio PCB
RF ir mikrobangų PCB su Rogers, Taconic medžiagomis. Signalams iki 110 GHz su kontroliuojamu nuostolių lygiu.
Daugiasluoksnė PCB
4–32 sluoksnių PCB gamyba su tiksliais stackup reikalavimais ir kontroliuojamu dielektriko storio pasiskirstymu.
HDI PCB
Aukšto tankio interconnect plokštės su microvia, blind/buried via technologijomis ir kontroliuojamu impedansu.
PCB Gamyba
Pilnas PCB gamybos spektras nuo prototipų iki didelių serijų su visomis kokybės kontrolės procedūromis.
Reikia Impedanso Kontroliuojamos PCB?
Atsiųskite savo Gerber failus ir stackup specifikaciją — mes peržiūrėsime, sumuliuosime impedansą su Si9000E ir pateiksime pasiūlymą su TDR testavimu per 24 valandas.
