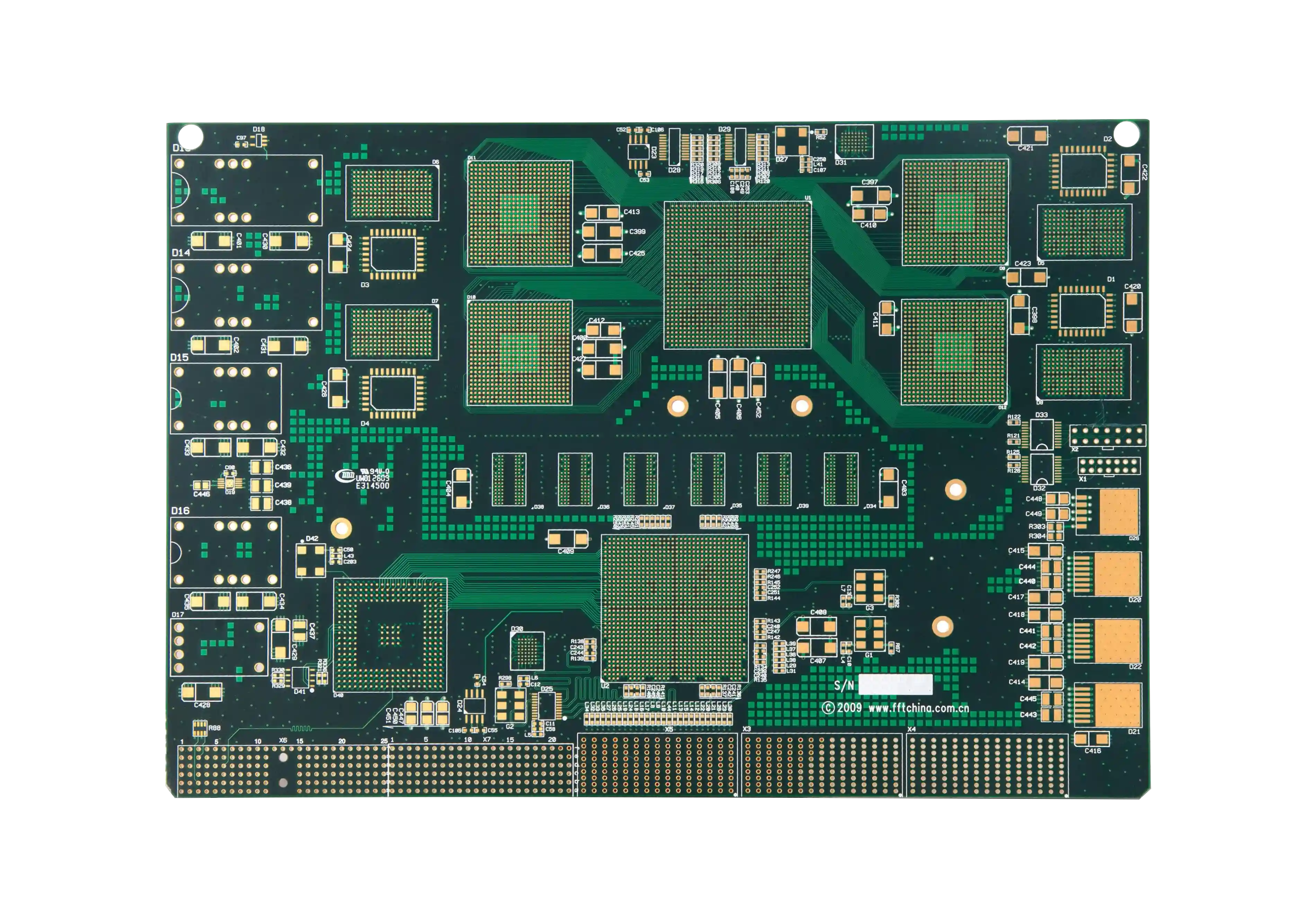

Ekonomiska 1 Sluoksnio PCB

Single Sided PCB Gamyba Patikimai Serijinei Elektronikai

Single sided PCB yra racionalus pasirinkimas, kai projektui nereikia vidinių sluoksnių, sudėtingo signalų maršrutizavimo ar dvipusio komponentų tankio. PCB Lithuania gamina vienpuses plokštes LED moduliams, maitinimo šaltiniams, buitinės technikos valdikliams, jutiklių mazgams ir kitiems kaštu jautriems produktams, kur svarbūs aiškūs terminai, stabilus pakartojamumas ir gera savikaina.

Gauti nemokamą pasiūlymą Techninė pagalba

Sluoksnis

24-48h

Prototipai

0.15mm

Min Skyle

100%

Testavimas

Kada Single Sided PCB yra Teisingas Pasirinkimas?

Vienpusė PCB turi vieną vario sluoksnį, todėl visa topologija kuriama vienoje plokštės pusėje, o komponentai dažniausiai montuojami kitoje. Toks sprendimas tinka tada, kai grandinė nėra per daug tanki, signalų greičiai nuosaikūs, o pagrindinis tikslas yra stabili ir ekonomiška gamyba. Single sided PCB dažnai pasirenkama LED apšvietimui, maitinimo blokams, relinių modulių plokštėms, paprastiems jutikliams, buitinių prietaisų valdikliams ir kitoms konstrukcijoms, kur svarbiau patikimumas bei savikaina nei maksimalus miniatiūrizavimas.

PCB Lithuania vienpusių plokščių gamybą vertina ne kaip supaprastintą paslaugą, o kaip atskirą inžinerinį scenarijų. Viename sluoksnyje klaidos greitai tampa matomos: nepakanka vietos srovei, per siauri takeliai šyla, netinkamai suplanuoti testavimo taškai apsunkina flying probe arba funkcinį validavimą, o neapgalvotas komponentų išdėstymas brangina surinkimą. Dėl to prieš paleidžiant užsakymą peržiūrime takelių pločius, vario balansą, šiluminius mazgus, jumperių poreikį, panelizaciją, banginio ar selektyvaus litavimo tinkamumą ir paviršiaus apdailos pasirinkimą. Taip klientas gauna ne tik pigią vienpusę PCB, bet realiai serijai paruoštą plokštę.

Susijusios paslaugos:

PCB gamyba PCB prototipai Custom circuit board Wave soldering THT surinkimas PCB panelizacija Kainos pasiulymas

Techninės Specifikacijos

Gamybos Galimybės

Sluoksniu Skaicius

1 sluoksnis

Min. Takelio Plotis

4 mil (0.10 mm)

Min. Tarpas

4 mil (0.10 mm)

Min. Skyles Dydis

0.15 mm

Vario Storis

1-4 oz

Plokstes Storis

0.6-2.0 mm

Pavirsius

HASL, lead-free HASL, ENIG, OSP

Testavimas

Flying probe arba fixture pagal kieki

Privalumai

Kodėl rinktis mus?

Ekonomiska Serijine Gamyba

Kai schema telpa i viena vario sluoksni, single sided PCB leidzia mazinti medziagu, gręžimo ir laminavimo kaštus bei sutrumpina tiekimo cikla.

Greitas Prototipavimas

Vienpuses plokstes tinka ankstyvai produkto validacijai, kai reikia greitai patikrinti maitinimo, valdymo ar LED grandines prieš serijos paleidima.

Pritaikymas THT ir Misriam Surinkimui

Single sided PCB daznai derinama su THT, wave soldering ir selektyviu litavimu, todel svarbu is anksto suderinti test point, pad geometrija ir mechanika.

DFM Mazina Jumperiu ir Rework Rizika

Dar iki gamybos ivertiname, ar vienas sluoksnis tikrai pakankamas, ar verta koreguoti layout, kad isvengtumete papildomu laidiniu tilteliu ir rankinio taisymo.

Tinkama Galios ir LED Elektronikai

Storesnis varis, platesni takeliai ir teisingai suplanuotos terminės zonos leidzia vienpuse PCB naudoti maitinimo bei apsvietimo projektuose.

Aiskus Perejimas i Serija

Jei produktas juda nuo 5 prototipu prie tukstanciu vienetu, padedame uzfiksuoti panelizacija, testavimo metoda ir pavirsiaus apdaila stabiliam kartojimui.

Darbo Procesas

Kaip dirbame

Failu ir Naudojimo Scenarijaus Perziura

Perziurime Gerber, drill ir pageidaujama kieki, kad ivertintume, ar vienpusis sprendimas atitinka sroves, mechanikos ir surinkimo poreikius.

DFM Vienpusiam Maršrutizavimui

Tikriname takeliu plocius, return path logika, jumperiu poreiki, terminio valdymo vietas ir panelizacijos efektyvuma.

PCB Gamyba ir Testavimo Paruosimas

Pagaminame plokstes, parenkame pavirsiaus apdaila bei paruošiame flying probe arba fixture testavima pagal projekto apimti.

Surinkimas ir Stabilus Kartojimas

Jei reikia, jungiame THT, SMT ar mišru surinkima ir uzfiksuojame procesa tolimesnėms partijoms.

Taikymo Sritys

Pramonės šakos

LED juostu ir sviestuvu valdikliaiMaitinimo saltiniai ir AC-DC moduliaiReliniai ir I/O valdymo blokaiBuitines technikos elektronikaPaprasti jutikliu ir signalizacijos mazgaiPramoniniai indikatoriai ir HMI moduliaiMokymo ir testavimo plokstesKaštu jautrus OEM produktai

Medžiagos ir Parinktys

Pasirinkimo galimybės

Standartine FR-4

Dažniausias pasirinkimas vienpusėms PCB, kai svarbus kainos ir mechaninio stabilumo balansas.

High-Tg FR-4

Tinka, kai plokšte bus veikiama aukštesnio terminio ciklo arba agresyvesnio surinkimo proceso.

Storas Varis

1-4 oz varis padeda valdyti didesnes sroves maitinimo, LED ir galios valdymo grandinese.

Aliuminio Pagrindas

Kai vienpusė PCB skirta šilumos sklaidai, galima rinktis metaline ar MCPCB tipo konstrukcija.

Lead-Free HASL

Praktiškas ir ekonomiškas paviršius THT bei banginio litavimo projektams.

ENIG arba OSP

Pasirenkama, kai reikia geresnio planariškumo, ilgesnio sandėliavimo arba jautresnio SMT proceso.

DUK

Dažnai užduodami klausimai

Kada rinktis single sided PCB vietoj double sided PCB?

Single sided PCB verta rinktis tada, kai schema telpa viename vario sluoksnyje, nereikia didelio komponentu tankio ir prioritetas yra savikaina bei gamybos paprastumas. Jei maršrutizavimas jau reikalauja daug jumperiu, tankaus ground paskirstymo ar dvipusio komponentu montavimo, paprastai efektyviau pereiti prie double sided PCB.

Ar vienpusė PCB tinka SMT surinkimui?

Taip. Single sided PCB gali būti naudojama tiek THT, tiek SMT arba mišriam surinkimui. Svarbu iš anksto suderinti komponentu orientacija, reflow ar wave soldering langa ir testavimo taskus.

Kokia yra single sided PCB kaina?

Vienpusė PCB paprastai kainuoja mažiau nei dvipusė ar daugiasluoksnė plokštė, nes procesas turi mažiau etapų. Tiksli kaina priklauso nuo dydžio, kiekio, vario storio, paviršiaus apdailos, skylių kiekio ir testavimo metodo. Gavę failus pateikiame konkretų pasiūlymą per 24 valandas.

Ar galima vienpusę PCB naudoti didesnėms srovėms?

Taip, jei takeliai teisingai suprojektuoti ir parinktas tinkamas vario storis. Galios elektronikoje dažnai siūlome platesnius takelius, storesnį varį arba net metalinės bazės sprendimą, kad temperatūra ir įtampos kritimas išliktų valdomi.

Ar padedate nuspręsti, ar mano dizainui pakanka vieno sluoksnio?

Taip. DFM peržiūros metu įvertiname, ar single sided PCB nekuria paslėptų kaštų surinkime ir testavime. Jei matome, kad vieno sluoksnio sprendimas bus per daug kompromisinis, rekomenduojame dvipusį ar kitą labiau tinkamą variantą.
