PCB pagal jūsų reikalavimus

Custom Circuit Board Gamyba Europos OEM Projektams

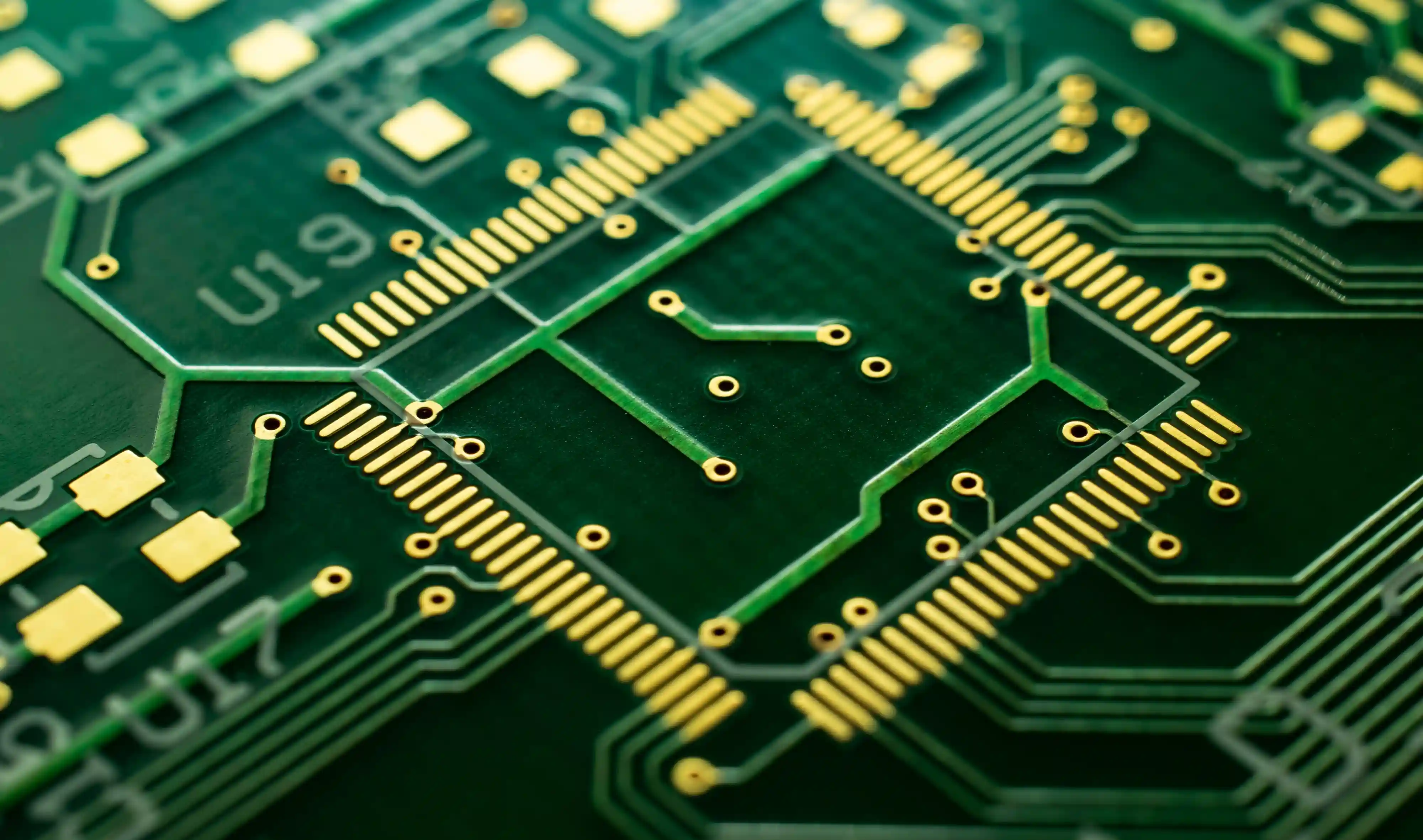

Kai standartinės PCB specifikacijos nebeatitinka produkto architektūros, reikia custom circuit board sprendimo. PCB Lithuania gamina individualias spausdintines plokštes pagal jūsų elektrinius, mechaninius, šilumos valdymo ir tiekimo grandinės reikalavimus: nuo nestandartinių matmenų ir stackup iki specialių medžiagų, valdomo impedanso, testavimo strategijos ir serijinio pakartojamumo.

Gauti nemokamą pasiūlymą Techninė pagalba

1-32

Sluoksniai

3mil

Min. takelis

24h

DFM Atsakas

Logistika

Kam reikalinga individuali PCB gamyba?

Custom circuit board paslauga skirta projektams, kuriems nepakanka standartinės FR-4 konfigūracijos ar tipinės gamybos eigos. Tai gali būti kompaktiškas prietaisas, kuriame mažai vietos, didele srove veikianti galios elektronika, RF mazgas su valdomu impedansu, medicininis prietaisas su atsekamumo reikalavimais arba OEM produktas, kuriam reikia stabilaus perėjimo nuo prototipo prie pilotinės ir serijinės gamybos. Tokiais atvejais svarbu ne tik pagaminti plokštę, bet ir suvaldyti visą projektavimo bei gamybos riziką.

PCB Lithuania individualios PCB gamybos procese sujungiame DFM/DFA peržiūrą, stackup suderinimą, medžiagų parinkimą, panelizacijos logiką, testavimo metodą ir tiekimo plano vertinimą dar prieš paleisdami užsakymą. Tai leidžia iš anksto įvertinti, ar custom circuit board dizainas bus stabilus reflow, AOI, flying probe ir ICT etapuose, ar turės pakankamą mechaninių tolerancijų atsargą ir ar dėl pasirinktų medžiagų vėliau nereikės brangiai keisti produkto. Rezultatas – ne vien pagaminta plokštė, bet ir gamybai paruoštas PCB sprendimas su aiškiais kokybės ir termino įsipareigojimais.

Susijusios paslaugos:

Single sided PCB PCB gamyba DFM/DFA analizė PCB surinkimas PCB prototipai Daugiasluoksnė PCB Kainos pasiūlymas

Techninės Specifikacijos

Gamybos Galimybės

Sluoksnių skaičius

1-32 sluoksniai

Medžiagos

FR-4, High-Tg, Rogers, metal core, polyimide

Impedanso kontrolė

Taip, pagal stackup skaičiavimą

Min. skylutė

0.15mm

Vario Storis

0.5-6 oz

Paviršius

HASL, ENIG, OSP, Immersion Ag/Sn

Partijos dydis

Nuo 1 vnt. iki serijinės gamybos

Testavimas

AOI, flying probe, ICT/FCT pagal projektą

Privalumai

Kodėl rinktis mus?

PCB Pagal Mechaninius Apribojimus

Pritaikome custom circuit board geometriją pagal korpuso, tvirtinimo taškų, jungčių ir kabelių maršrutų reikalavimus, kad plokštė tiktų realiam gaminiui, o...

Nestandartinis stackup ir medžiagos

Parenkame stackup pagal signalo vientisumą, įtampą, šilumos išsklaidymą ir aplinkos sąlygas. Tai apima High-Tg, Rogers, metal core, storio bei vario...

DFM prieš užsakymą

Per 24 valandas peržiūrime Gerber, drill, stackup ir kritinius gamybos taškus, kad custom PCB neužstrigtų CAM, panelizacijos ar surinkimo etape.

NPI ir pilotinės partijos

Padedame nuo pirmojo prototipo pereiti prie validuotos mažos serijos, išlaikant tą pačią dokumentacijos logiką, atsekamumą ir proceso kontrolę.

Integracija su Surinkimu

Jei reikia, custom circuit board iš karto deriname su SMT, THT, AOI, X-ray ir funkciniu testavimu, kad neatsirastų atotrūkio tarp PCB ir PCBA komandų.

Europos Logistikos Langas

Trumpesni tiekimo terminai, aiškesnė komunikacija ir mažesnė muitinės rizika Europos OEM, EMS ir inžinerijos komandoms.

Darbo Procesas

Kaip dirbame

Techninis Aptarimas

Peržiūrime failus, kiekio scenarijus, aplinkos sąlygas ir tikslines sertifikavimo ar kokybės klases prieš rengdami pasiūlymą.

DFM ir Stackup Patvirtinimas

Suderiname takelius, vias, medžiagas, storius, paviršiaus apdailą, panelizaciją ir testavimo logiką pagal realias gamybos ribas.

Prototipas arba pilotinė partija

Pagaminame pradinę partiją validacijai, kad būtų galima patikrinti mechaninį suderinamumą, elektrinius parametrus ir surinkimo langą.

Serijinis Perdavimo Planas

Po validacijos užfiksuojame kontroliuojamus parametrus, testavimo metodą ir tiekimo scenarijų stabiliam serijiniam kartojimui.

Taikymo Sritys

Pramonės šakos

OEM valdikliai ir industriniai moduliaiRF ir telekomunikacijų įrangaMedicinos diagnostikos elektronikaAutomobilių valdymo blokai ir jutikliaiGalios elektronika ir LED moduliaiIoT ir kompaktiški integruoti įrenginiaiBandymų stendai ir specialios paskirties plokštėsProduktai su nestandartiniu korpusu ar jungtimis

Medžiagos ir Parinktys

Pasirinkimo galimybės

Standartinė FR-4 PCB

Ekonomiškas pasirinkimas bendros paskirties custom circuit board projektams, kai nereikia specialių RF ar šiluminių savybių.

High-Tg FR-4

Tinka griežtesniam termociklui, ilgesniam eksploataciniam patikimumui ir lead-free procesams.

Rogers / RF laminatai

Naudojami, kai svarbus aukšto dažnio stabilumas, mažesni nuostoliai ir valdomas impedansas.

Metal Core PCB

Skirta custom plokštėms, kurioms itin svarbus šilumos išsklaidymas, pavyzdžiui, LED ar galios konverterių moduliams.

Polyimide / Flex deriniai

Tinka, kai projektui reikia lenkimo, kompaktiško montavimo arba perėjimo prie standžios ir lanksčios PCB sprendimo.

Specialūs paviršiai

ENIG, OSP, HASL ir kitos apdailos parenkamos pagal litavimo, kontaktavimo ir ilgaamžiškumo prioritetus.

DUK

Dažnai užduodami klausimai

Kuo custom circuit board skiriasi nuo standartinės PCB gamybos?

Standartinė PCB gamyba remiasi tipinėmis konfigūracijomis ir mažesniu sprendimų skaičiumi. Custom circuit board paslauga apima individualaus stackup, medžiagų, matmenų, vario, testavimo ir tiekimo scenarijaus pritaikymą konkrečiam produktui bei jo serijinės gamybos tikslams.

Ar custom PCB tinka tik dideliems kiekiams?

Ne. Daugelis individualių PCB projektų pradedami nuo 1-10 prototipų arba mažos pilotinės partijos. Svarbiausia, kad jau per pirmąją iteraciją būtų tinkamai suderinti gamybos apribojimai ir būsimo serijinio proceso kryptis.

Kokius failus reikia pateikti teikiant individualios PCB užklausą?

Reikalingi Gerber arba ODB++ failai, NC Drill, stackup arba bent tiksliniai elektriniai reikalavimai, pageidaujamas kiekis, terminas ir, jei yra, mechaninis brėžinys arba korpuso apribojimai. Jei planuojamas surinkimas, naudinga pridėti BOM ir Pick & Place duomenis.

Ar galite padėti, jei dar nesame apsisprendę dėl medžiagos ar stackup?

Taip. Tai viena pagrindinių custom circuit board paslaugos dalių. Parenkame stackup pagal signalo greitį, įtampą, šilumos apkrovą, lenkimo poreikį, paviršiaus apdailą ir biudžeto ribas.

Ar individualią PCB galite iškart surinkti ir ištestuoti?

Taip. Jei projektui reikia, PCB gamybą sujungiame su SMT/THT surinkimu, AOI, X-ray, flying probe, ICT/FCT ir galutine produkto integracija. Tai sumažina perdavimo klaidų tarp kelių tiekėjų.
