Kombinuota PCB Technologija

Standži-Lanksti PCB Gamyba (Rigid-Flex)

Standži-lanksti PCB (Rigid-Flex) yra inovatyvus sprendimas, apjungiantis standžias FR-4 ir lanksčias polyimide sekcijas vienoje integruotoje plokštėje. Ši technologija leidžia sukurti kompaktiškus 3D dizainus be papildomų kabelių ir jungčių, užtikrinant aukščiausią patikimumą kritinėse taikymo srityse – nuo medicinos implantų iki aviacijos sistemų.

Gauti nemokamą pasiūlymą Techninė pagalba

Max Standžių Sl.

Max Lanksčių Sl.

2mm

Min Lenkimo R

100K+

Lenkimo Ciklai

Kas yra Standži-Lanksti PCB ir Kada Ji Būtina?

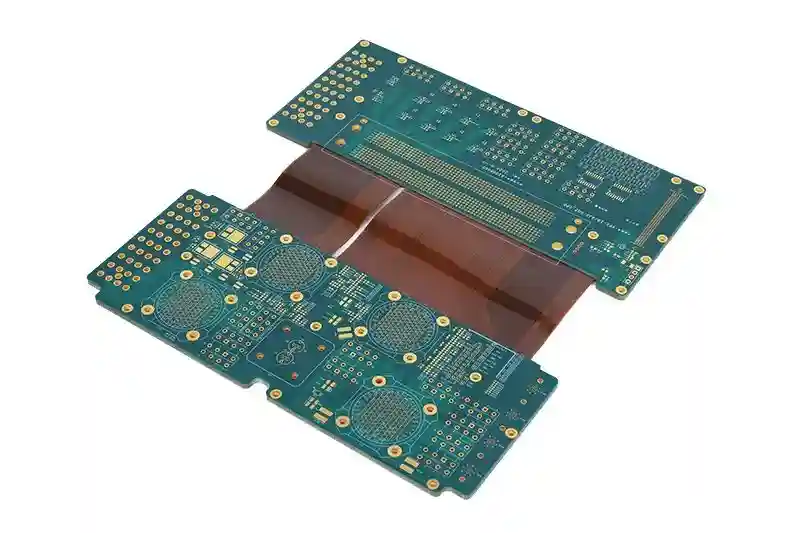

Standži-lanksti PCB (Rigid-Flex PCB) yra hibridinė spausdintinė plokštė, kurioje standžios FR-4 sekcijos sujungtos lanksčiomis polyimide sekcijomis. Skirtingai nuo tradicinių plokščių su kabeliais, standži-lanksti PCB sudaro vientisą elektrinį ir mechaninį vienetą. PCB Lithuania standži-lanksti PCB gamyba leidžia sukurti sudėtingus 3D dizainus su maksimaliu patikimumu ir minimaliu svoriu – būtent todėl ši technologija naudojama aviacijoje, kosmose ir medicinoje.

Mūsų standžių-lanksčių PCB gamybos procesas apima tikslų FR-4 ir polyimide sluoksnių laminavimą, vario takelių formavimą abiejose medžiagose, ir perėjimo zonų stiprinimą. Siūlome skirtingas standži-lanksti PCB konfigūracijas: nuo paprastų 2-sluoksnių standžių su 1-sluoksnio lanksčia sekcija iki sudėtingų 20+4 sluoksnių konstrukcijų su multiple flex sekcijomis. Standži-lanksti PCB gali atlaikyti daugiau nei 100,000 lenkimo ciklų dinaminiams taikymams.

Susijusios paslaugos:

Fast turn flex PCB Lanksti PCB Daugiasluoksnė PCB HDI PCB SMT surinkimas PCB prototipai

Techninės Specifikacijos

Gamybos Galimybės

Standžių Sluoksnių Sk.

2-20 sluoksniai

Lanksčių Sluoksnių Sk.

1-4 sluoksniai

Standžios Medžiaga

FR-4, High-Tg FR-4

Lanksčios Medžiaga

Polyimide (PI)

Min. Lenkimo Spindulys

≥2mm

Perėjimo Zona

Su/be stiffener

EMI Ekranavimas

Galimas

Lenkimo Ciklai

>100,000

Privalumai

Kodėl rinktis mus?

FR-4 + Polyimide Integracija

Standži-lanksti PCB apjungia standžias FR-4 sekcijas komponentų montavimui ir lanksčias polyimide sekcijas lankstymui vienoje integruotoje konstrukcijoje.

Mažiau Jungčių ir Kabelių

Standži-lanksti PCB eliminuoja atskiras jungtis ir kabelius tarp plokščių, sumažinant gedimų tikimybę ir montavimo kaštus.

3D Kompaktiški Dizainai

Lanksčios standži-lanksti PCB sekcijos leidžia formuoti plokštę į sudėtingas erdvines formas, pritaikant ją bet kokiam korpuso dizainui.

Aukštas Patikimumas

Standži-lanksti PCB užtikrina geresnį elektrinį vientisumą ir mechaninį atsparumą vibracijoms nei tradiciniai kabelių sprendimai.

Dinaminis Lankstumas

Specializuotos standži-lanksti PCB konstrukcijos gali atlaikyti daugiau nei 100,000 lenkimo ciklų dinaminiuose taikymuose.

EMI Ekranavimas

Galimas integruotas elektromagnetinis ekranavimas standži-lanksti PCB lanksčiose sekcijose jautrioms grandinėms apsaugoti.

Darbo Procesas

Kaip dirbame

Dizaino Analizė

Standži-lanksti PCB projekto DFM analizė, perėjimo zonų ir lenkimo zonų optimizavimas.

Vidinio Core Gamyba

Atskirų standžių FR-4 ir lanksčių polyimide sluoksnių gamyba ir paruošimas.

Laminavimas

Tikslus standži-lanksti PCB sluoksnių laminavimas su specialiu adhezyvų ir prepreg derinimu.

Galutinė Apdaila

Paviršiaus apdaila, stiffener pridėjimas, kontūro pjovimas ir standži-lanksti PCB testavimas.

Taikymo Sritys

Pramonės šakos

Medicinos implantaiEndoskopai ir chirurginiai instrumentaiAviacija ir kosmosasAutomobilių prietaisų skydeliaiFotoaparatų ir telefonų moduliaiNešiojami įrenginiaiPramoninė robotika

Medžiagos ir Parinktys

Pasirinkimo galimybės

FR-4 Standard

Standžios sekcijos standži-lanksti PCB standartinėms zonoms.

High-Tg FR-4

Aukštos temperatūros FR-4 standži-lanksti PCB su reflow litavimu.

Polyimide (Kapton)

Lankstaus poliimido medžiaga standži-lanksti PCB lanksčioms sekcijoms.

Adhesiveless PI

Klijų neturintis polyimide geresnėms elektrinėms savybėms.

DUK

Dažnai užduodami klausimai

Kas yra standži-lanksti PCB (Rigid-Flex)?

Standži-lanksti PCB yra hibridinė plokštė, kurioje standžios FR-4 sekcijos sujungtos lanksčiomis polyimide sekcijomis. Tai leidžia sukurti 3D dizainus be kabelių ir papildomų jungčių, užtikrinant aukštesnį patikimumą.

Kuo standži-lanksti PCB pranašesnė už atskiras plokštes su kabeliais?

Standži-lanksti PCB pranašumai: mažiau gedimo taškų (nėra jungčių), mažesnis svoris, kompaktiškesnis dizainas, geresnis signalo vientisumas, atsparumas vibracijoms ir ilgesnis tarnavimo laikas.

Kiek sluoksnių gali turėti standži-lanksti PCB?

Standžios sekcijos gali turėti iki 20 sluoksnių, lanksčios sekcijos – iki 4 sluoksnių. Bendra standži-lanksti PCB konfigūracija priklauso nuo projekto reikalavimų.

Ar standži-lanksti PCB gali būti lankstoma dinamiškai?

Taip, specializuotos standži-lanksti PCB konstrukcijos gali atlaikyti daugiau nei 100,000 lenkimo ciklų. Dinaminiams taikymams reikalingas specialus dizainas su plonesniais vario sluoksniais.

Kiek kainuoja standži-lanksti PCB gamyba?

Standži-lanksti PCB kaina priklauso nuo sluoksnių skaičiaus, lanksčių sekcijų kiekio ir sudėtingumo. Paprastai standži-lanksti PCB yra brangesnė nei standartinės plokštės, bet sutaupo jungčių ir montavimo kaštus.
