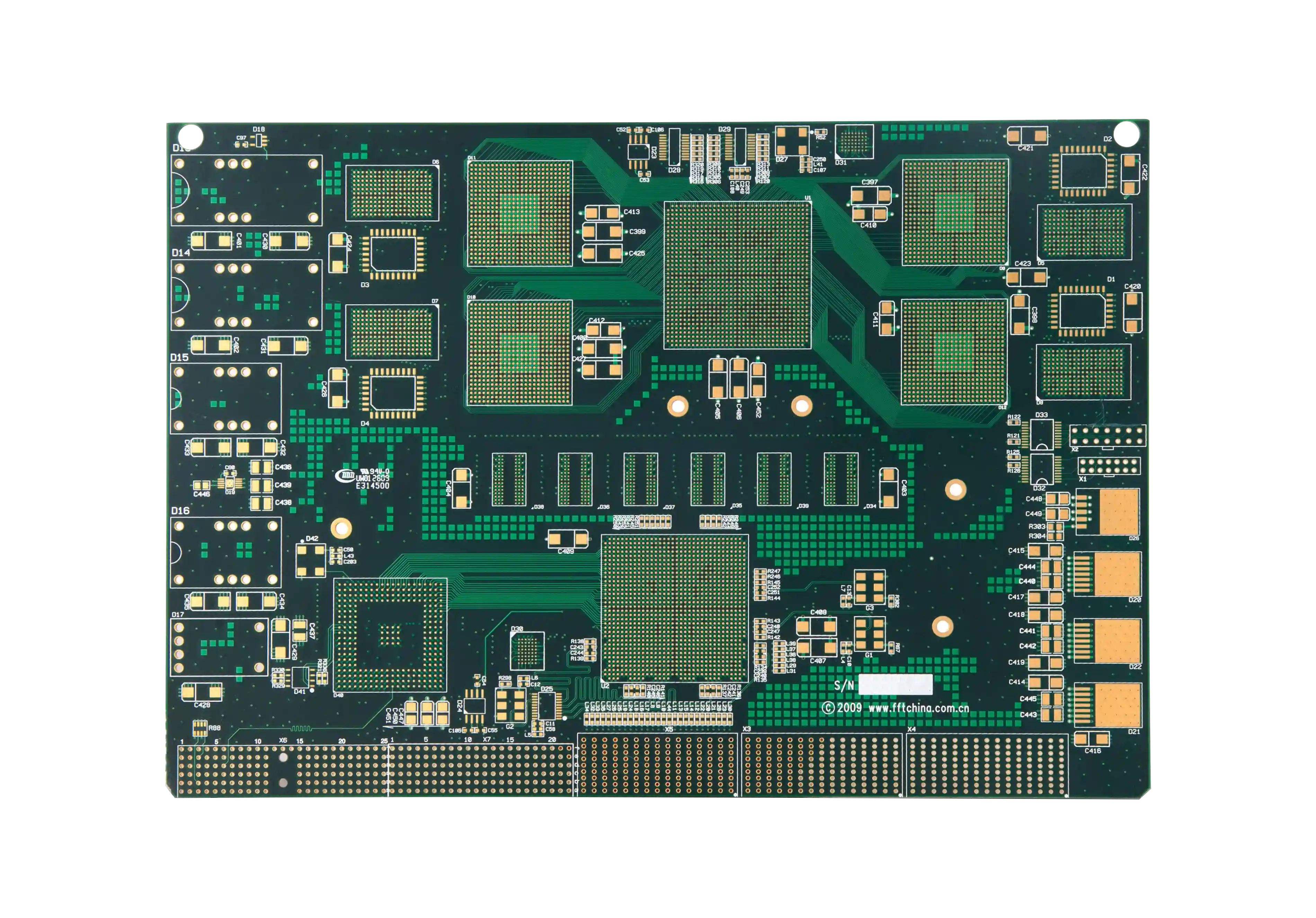

Spausdintinės Plokštės Dalys: Kokie Sluoksniai ir Elementai Sudaro PCB?

Kodėl Svarbu Suprasti PCB Sudėtį?

Daugelis pirkėjų ir net jaunų inžinierių mato PCB kaip „žalią plokštę su komponentais“. Praktikoje spausdintinė plokštė yra kelių funkcinių sluoksnių ir daugybės smulkių elementų sistema, kur kiekviena dalis atlieka konkrečią užduotį: perduoda signalą, valdo šilumą, apsaugo varį nuo oksidacijos arba leidžia automatizuotai surinkti komponentus. Jei nesuprantate, kurios PCB dalys už ką atsakingos, lengva pasirinkti netinkamą medžiagą, klaidingą paviršiaus apdailą arba per sudėtingą stack-up.

Šis vadovas paaiškina pagrindines standžios PCB dalis nuo pagrindo iki galutinės paviršiaus apdailos. Jis skirtas tiek pirkėjams, tiek konstruktoriams, kurie nori greitai suprasti, ką iš tikrųjų gamina PCB gamintojas ir ką verta tikrinti prieš pateikiant užsakymą.

"Kai klientas sako, kad jam reikia tiesiog 4 sluoksnių PCB, man pirmas klausimas visada būna: kokios funkcijos kiekviename sluoksnyje? Kol neatskiriame, kur yra bazinė medžiaga, varis, via, solder mask ir paviršiaus apdaila, projektas dažniausiai lieka pernelyg abstraktus." – Hommer Zhao, PCB Lithuania įkūrėjas

Pagrindinė PCB Anatomija Vienu Žvilgsniu

1. Substratas: PCB Mechaninis ir Elektrinis Pagrindas

Pirmoji ir svarbiausia PCB dalis yra bazinė medžiaga. Dažniausiai tai FR-4 – stiklo pluošto audinys su epoksidine derva. Ši dalis nesukuria jokios grandinės, bet ji laiko visą konstrukciją, izoliuoja vario sluoksnius tarpusavyje ir lemia, kaip plokštė elgsis termiškai bei mechaniškai.

Vienas dažniausių nesusipratimų – manyti, kad visa PCB yra tik „plastikas su variu“. Iš tikrųjų daugiasluoksnė plokštė sudaryta iš core ir prepreg sluoksnių. Core yra jau sukietėjusi dielektrinė šerdis su variu iš abiejų pusių, o prepreg – derva impregnuotas stiklo pluoštas, kuris laminavimo metu sulimpa ir sujungia sluoksnius į vieną struktūrą.

Jei norite giliau palyginti FR-4, Rogers, poliimidą ar aliuminio pagrindą, peržiūrėkite mūsų PCB medžiagų pasirinkimo vadovą.

Tipiniai substrato variantai

• FR-4 – standartinė standžių PCB medžiaga daugumai projektų
• Aukšto Tg FR-4 – kai reikia didesnio terminio atsparumo lead-free surinkime
• Rogers/PTFE – RF ir aukšto dažnio grandinėms
• Poliimidas – flex ir rigid-flex konstrukcijoms
• Aliuminio pagrindas – LED ir galios elektronikai, kai kritiškas šilumos nuvedimas

2. Vario Sluoksnis: Tikroji Grandinė

Antra esminė PCB dalis yra varis. Būtent jis sudaro laidžius takelius, maitinimo šynas, žemės plotus ir kontaktines aikšteles. Standartinis vario storis dažniausiai yra 1 oz/ft², tai maždaug 35 µm, tačiau galios ar automobilių projektuose naudojamas ir 2 oz, 3 oz ar dar storesnis varis.

Čia svarbu atskirti du dalykus: vario sluoksnis yra žaliava, o takeliai, polygonai ir plane yra jau suprojektuota geometrija tame sluoksnyje. Jei srovė didelė, vien pakeisti takelio plotį ne visada pakanka – gali reikėti storesnio vario arba papildomų vario plotų šilumai ir srovei paskirstyti.

Daugiau apie srovės talpą ir takelių pločius rasite mūsų PCB takelio pločio skaičiavimo vadove.

3. Takeliai, Plane ir Polygonai: Kaip Signalas Juda PCB Viduje

Takelis yra siauras vario kelias, jungiantis du taškus. Plane paprastai reiškia didelį ištisinį vario plotą, dažniausiai skirtą GND arba maitinimui. Polygon – tai laisvos formos užpildytas vario plotas, dažnai naudojamas tam pačiam tikslui kaip plane, tik lankstesniu CAD būdu.

Pradedantieji dažnai į PCB „dalis“ įtraukia tik matomas viršutines linijas, tačiau daugiasluoksnėje plokštėje svarbiausios grandinės dažnai slepiasi vidiniuose sluoksniuose. Todėl vien iš viršaus matoma plokštė neparodo visos PCB struktūros.

4. Vijos (Vias): Vertikalūs Ryšiai Tarp Sluoksnių

Jei takeliai juda horizontaliai, tai via leidžia signalui ar maitinimui pereiti vertikaliai iš vieno sluoksnio į kitą. Be via daugiasluoksnė PCB būtų tik atskiros nesujungtos vario plokštumos. Kiekviena via yra išgręžta skylė, kurios sienelės metalizuojamos variu.

Pagrindiniai via tipai:

• Through-hole via – eina per visą plokštę nuo viršaus iki apačios
• Blind via – jungia išorinį sluoksnį su vienu ar keliais vidiniais, bet nepraeina kiaurai
• Buried via – yra tik PCB viduje ir iš išorės nematoma
• Microvia – lazeriu gręžta maža via HDI konstrukcijoms

Jei tema aktuali jūsų projektui, žr. mūsų PCB vijų tipų vadovą ir HDI PCB paslaugos puslapį.

5. Padai (Pads): Kur Komponentas Susitinka su PCB

Pad yra vario aikštelė, skirta komponento išvadui arba bandymo kontaktui. SMT komponente pad yra litavimo paviršius ant išorinio sluoksnio, o THT komponente pad supa skylę, pro kurią praeina išvadas. Padai atrodo paprasti, bet jų geometrija daro tiesioginę įtaką litavimo kokybei, savaiminiam komponento centravimuisi ir rework galimybei.

Tipiniai pad variantai:

• SMD pad – paviršinis pad SMT komponentams
• Through-hole pad – pad su išgręžta ir metalizuota skyle
• Thermal pad – didelis pad šilumai nuvesti po QFN, MOSFET ar LED
• BGA pad – tiksliai valdomos geometrijos aikštelė rutulinei išvadai

Jei pad dizainas blogas, net puiki gamyba neišgelbės surinkimo. Dėl to pad geometrija visada turi būti vertinama kartu su SMT surinkimo procesu, trafaretu ir pasirinkta paviršiaus apdaila.

6. Skylės: PTH, NPTH ir Mechaninės Funkcijos

Ne kiekviena skylė PCB yra elektrinė. Vienos skylės skirtos komponentų išvadams ar via, o kitos – tik mechaniniam tvirtinimui. Štai kodėl dokumentacijoje dažnai matysite du terminus:

• PTH (Plated Through Hole) – metalizuota skylė, galinti perduoti elektrinį ryšį
• NPTH (Non-Plated Through Hole) – nemetaluota skylė varžtams, kaiščiams ar mechaninėms detalėms

Klaida čia dažna: pirkėjas pateikia vien gręžimo skersmenį, bet nenurodo, ar skylė turi būti metalizuota. Gamybos ir surinkimo požiūriu tai yra du visiškai skirtingi reikalavimai.

7. Solder Mask: Žalias Sluoksnis, Kuris Daro Daugiau nei Atrodo

Dauguma žmonių su PCB pirmiausia sieja žalią spalvą. Ši spalva dažniausiai yra solder mask – apsauginis polimerinis sluoksnis ant vario. Jo funkcija nėra dekoratyvinė. Solder mask saugo varį nuo oksidacijos, sumažina trumpųjų jungimų riziką ir neleidžia lydmetaliui nekontroliuojamai išsilieti litavimo metu.

Mask turi angas tik ten, kur reikia atviro vario: ant padų, test point, jungčių kontaktų ar kitų funkcinių vietų. Jei mask registracija bloga, ji gali užlipti ant pado arba palikti per siaurą tarpelį tarp dviejų padų, kas padidina litavimo tiltelių riziką.

Daugiau apie gamybinius apribojimus ir kritinius tarpus rasite mūsų PCB DFM vadove.

8. Silkscreen: Informacinis Sluoksnis Montavimui ir Servisui

Silkscreen yra spausdintas žymėjimo sluoksnis: komponentų kontūrai, reference designator (R15, C22, U3), poliškumo ženklai, logotipai, sertifikavimo simboliai ir servisui svarbi informacija. Elektriškai silkscreen nieko nedaro, tačiau gamyboje ir remontuojant jis taupo daug laiko.

Gera praktika – nelaikyti silkscreen kosmetika. Jei reference žymėjimai uždėti ant padų, jie gamyboje bus nukirpti arba taps neįskaitomi. Jei poliškumo ženklų nėra, didėja montavimo klaidų tikimybė. Todėl silkscreen yra ne estetikos, o procesinės kontrolės dalis.

9. Paviršiaus Apdaila: Paskutinis Metalo Sluoksnis ant Atviro Vario

Kai varis lieka atviras ant padų ar kontaktinių aikštelių, jį reikia apsaugoti nuo oksidacijos. Tam naudojama paviršiaus apdaila (surface finish). Tai dar viena svarbi PCB dalis, kuri dažnai painiojama su pačia medžiaga ar solder mask.

Dažniausi variantai yra HASL, ENIG ir OSP. Jie skiriasi kaina, litavimo savybėmis, lygumu ir sandėliavimo trukme. Pavyzdžiui, fine-pitch BGA paprastai reikalauja lygesnio paviršiaus, todėl ENIG dažnai yra saugesnis pasirinkimas nei HASL. Tačiau tai nereiškia, kad ENIG visada geriausias.

Išsamų palyginimą rasite mūsų PCB paviršiaus apdailos vadove.

10. Ground Plane, Shielding ir Terminiai Elementai

Sudėtingesnėje PCB „dalys“ apima ne tik tiesiogines elektrines jungtis, bet ir funkcinius vario plotus, kurie valdo EMI bei šilumą. Ground plane mažina kilpinį plotą, pagerina signalo grįžtamąjį kelią ir padeda EMC rezultatams. Terminiai via, copper pour ir heatsink padeda nuvesti šilumą nuo MOSFET, LED ar procesorių.

Prastai suprojektuota plokštė gali turėti visus „teisingus“ komponentus, bet vis tiek neveikti stabiliai, nes nėra pakankamo ground plane arba šiluminis kelias pernelyg ilgas. Tokiais atvejais problema slypi ne komponentuose, o PCB architektūroje.

Jei dirbate su didesnės galios projektais, verta perskaityti mūsų PCB terminio valdymo vadovą.

11. Test Point, Fiducial ir Panelizacijos Elementai

Yra ir tokių PCB dalių, kurių galutinis vartotojas niekada nepastebi, bet gamykloje jos būtinos. Test point leidžia atlikti ICT, flying probe ar funkcinį testavimą. Fiducial žymės padeda pick-and-place įrangai tiksliai nustatyti PCB padėtį. Panelėje gali būti tooling hole, breakaway tab, v-score linijos ir edge rails, kurie reikalingi automatizuotai gamybai.

Kai šių elementų nėra, PCB teoriškai gali būti „pagaminama“, tačiau praktiškai surinkimas tampa lėtesnis, brangesnis arba rizikingesnis. Tai viena priežasčių, kodėl geras DFM vertinimas prieš užsakymą dažnai sutaupo daugiau nei agresyvios derybos dėl kainos.

12. Kaip Visos Šios Dalys Susijungia į Vieną PCB

Supaprastintai standi daugiasluoksnė PCB atrodo taip:

1. Dielektriniai sluoksniai sudaro mechaninį karkasą.
2. Vario sluoksniai formuoja signalų, maitinimo ir žemės architektūrą.
3. Vias sujungia sluoksnius vertikaliai.
4. Padai ir skylės sukuria kontaktą komponentams ir mechanikai.
5. Solder mask apsaugo varį ir kontroliuoja litavimą.
6. Silkscreen suteikia identifikaciją ir servisui reikalingą informaciją.
7. Paviršiaus apdaila apsaugo atvirus padus ir užtikrina litavimo kokybę.

Dėl to klausimas „iš kokių dalių sudaryta PCB?“ neturi vieno žodžio atsakymo. Tai sluoksniuota sistema, kur mechaninės, elektrinės ir gamybinės funkcijos yra persipynusios. Vien tik substratas ar vien tik takeliai nesukuria veikiančios plokštės.

Dažniausios Klaidos Vertinant PCB Dalis

1. Painiojama medžiaga su paviršiaus apdaila

FR-4 nėra tas pats kas ENIG ar HASL. FR-4 yra bazinė medžiaga, o ENIG/HASL – metalo sluoksnis ant atviro vario padų.

2. Matoma tik viršutinė pusė

Vertinant tik top layer vaizdą lengva nepastebėti vidinių plane, buried via ar stack-up apribojimų.

3. Nepakankamai įvertinamos gamybinės pagalbinės zonos

Fiducial, test point, tooling hole ir panelizacijos kraštai nėra „nereikalingas plotas“. Jie tiesiogiai veikia gamybos stabilumą ir testavimo kaštus.

4. Manoma, kad visos skylės vienodos

PTH, NPTH, via-in-pad ir montavimo skylės turi skirtingus reikalavimus tiek gamybai, tiek CAD bibliotekoms.

Ką Tikrinti Prieš Užsakant PCB Gamybą

• Ar aiškiai apibrėžta bazinė medžiaga ir Tg klasė?
• Ar pasirinktas tinkamas vario storis pagal srovę ir šilumą?
• Ar nurodyti via tipai ir minimalūs gręžimo dydžiai?
• Ar pad geometrija suderinta su SMT/THT surinkimo procesu?
• Ar solder mask tarpai atitinka gamintojo DFM ribas?
• Ar paviršiaus apdaila parinkta pagal litavimo ir sandėliavimo poreikį?
• Ar yra test point, fiducial ir panelizacijos reikalavimai serijinei gamybai?

DUK

Ar solder mask yra būtina kiekvienai PCB?

Beveik visada taip. Ji apsaugo varį ir mažina litavimo tiltelių riziką. Išimtys galimos specialiose RF ar galios konstrukcijose, tačiau standartinėse PCB solder mask laikoma būtina.

Kuo skiriasi pad ir via?

Pad yra litavimo arba kontaktinė aikštelė komponentui ar bandymui, o via yra vertikali jungtis tarp sluoksnių. Kai kuriais atvejais via gali būti integruota į pad (via-in-pad), bet jų funkcija skirtinga.

Ar visos PCB turi vidinius sluoksnius?

Ne. Vienpusės ir dvipusės plokštės vidinių sluoksnių neturi. Tačiau 4 sluoksnių ir sudėtingesnėse PCB vidiniai sluoksniai dažnai yra svarbiausi dėl ground plane, maitinimo paskirstymo ir impedancijos kontrolės.

Kuri PCB dalis labiausiai veikia litavimo kokybę?

Dažniausiai tai pad geometrija, solder mask atsidarymas ir paviršiaus apdaila. Netinkamas bent vienas iš šių trijų elementų greitai virsta gamybos broku.

Ar galima užsakyti gerą PCB vien iš Gerber failų be stack-up aprašo?

Paprastoms 2 sluoksnių plokštėms kartais taip, tačiau 4+ sluoksnių projektuose tai rizikinga. Be stack-up ir medžiagų specifikacijos gamintojas gali parinkti konstrukciją, kuri neatitiks impedancijos, šilumos ar patikimumo reikalavimų.

Išvada

Spausdintinė plokštė nėra vien tik vario takeliai ant žalio pagrindo. Ją sudaro substratas, vario sluoksniai, takeliai, via, padai, skylės, solder mask, silkscreen, paviršiaus apdaila ir gamybiniai pagalbiniai elementai. Kiekviena iš šių dalių daro įtaką kainai, surinkimo kokybei, patikimumui ir projekto gaminamumui.

Jei norite, kad jūsų kita PCB būtų ne tik teoriškai teisinga, bet ir lengvai pagaminama, verta peržiūrėti konstrukciją kartu su gamintoju dar prieš išsiunčiant užsakymą. Susisiekite su PCB Lithuania arba pateikite projektą per kainos pasiūlymo formą – peržiūrėsime medžiagą, stack-up, via, paviršiaus apdailą ir DFM rizikas prieš gamybą.
