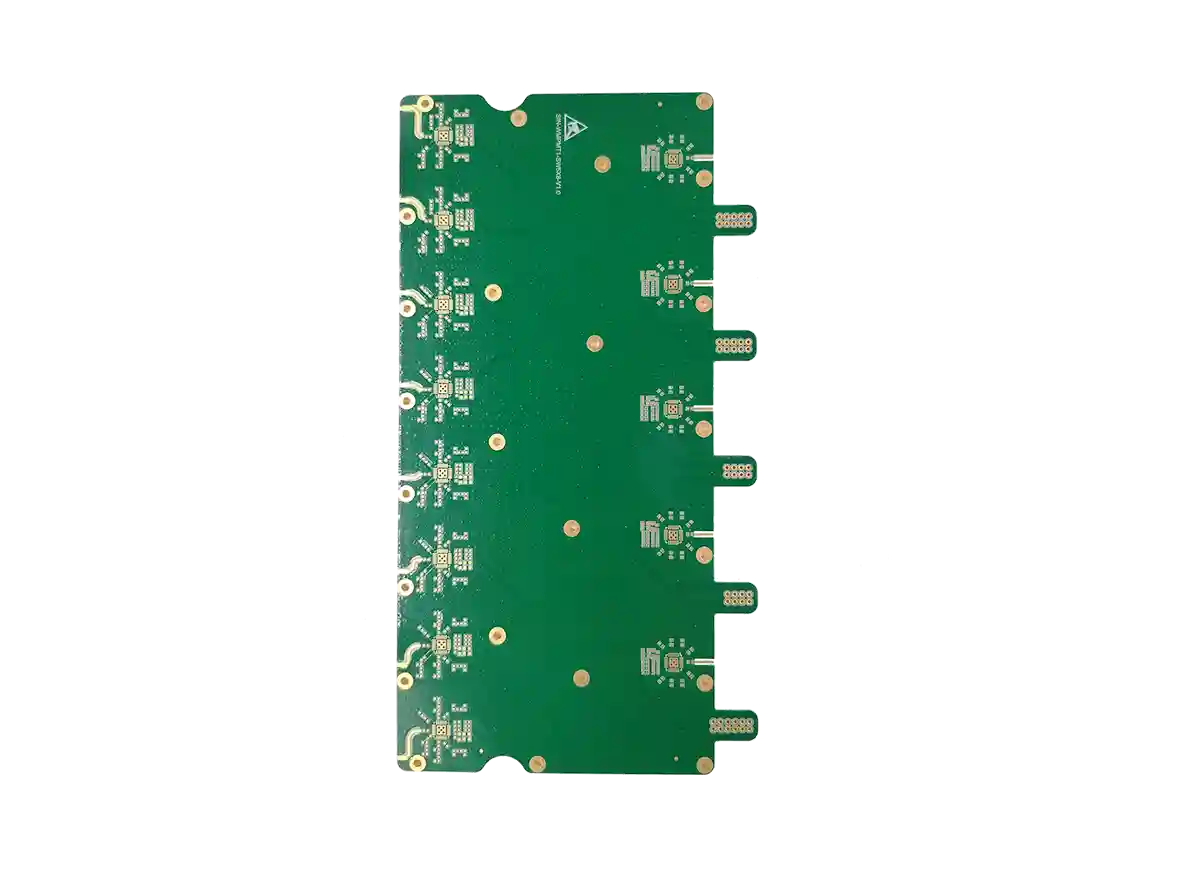

Įvadas: Kodėl PCB Medžiagos Pasirinkimas Lemia Projekto Sėkmę?
PCB plokštės substrato medžiaga yra pagrindinis sprendimas, nuo kurio priklauso signalų vientisumas, šiluminis valdymas, mechaninis patvarumas ir galutinė gaminio kaina. Netinkama medžiaga gali sukelti signalų nuostolius, perkaitimą arba ankstyvą gedimą – problemų, kurių kaina gali viršyti 10 kartų pradinę sutaupymą.
Tyrimai rodo, kad virš 35% elektronikos projektų vėlavimų susiję su netinkamu medžiagos pasirinkimu arba perprojektavimu dėl medžiagos apribojimų (IPC-4101 standartas). Šis vadovas padės jums priimti pagrįstą sprendimą, palyginant populiariausias PCB medžiagas pagal elektrinius, šiluminius ir mechaninius parametrus.
"Per 15 metų darbo su Europos klientais matau tą pačią klaidą: inžinieriai pasirenka medžiagą pagal kainą, o ne pagal taikymą. FR-4 puikiai tinka 80% projektų, tačiau likusiems 20% reikia specialių medžiagų – ir tai nėra prabanga, o būtinybė." – Hommer Zhao, PCB Lithuania įkūrėjas
Pagrindinės PCB Medžiagų Savybės: Ką Reikia Žinoti
Prieš lyginant konkrečias medžiagas, svarbu suprasti pagrindinius parametrus, pagal kuriuos vertinamos PCB medžiagos.
Elektrinės Savybės
| Parametras | Apibrėžimas | Kodėl Svarbu |
|---|---|---|
| Dielektrinė konstanta (Dk) | Medžiagos gebėjimas kaupti elektrinę energiją | Lemia signalo sklidimo greitį ir impedanciją |
| Nuostolių tangentė (Df) | Energijos praradimas dielektrike | Tiesiogiai veikia signalo kokybę aukštuose dažniuose |
| Izoliacijos varža | Atsparumas srovės tekėjimui | Užtikrina izoliaciją tarp laidininkų |
| Dielektrinis stiprumas | Didžiausia įtampa prieš pramušimą | Kritinis aukštos įtampos taikymams |
Šiluminės Savybės
- Stiklinimo temperatūra (Tg) – temperatūra, kurioje derva pereina iš kietos į minkštą būseną
- Irimo temperatūra (Td) – temperatūra, kurioje medžiaga pradeda chemiškai irti
- Šiluminis laidumas – gebėjimas nuvesti šilumą nuo karštų komponentų
- Šiluminio plėtimosi koeficientas (CTE) – kiek medžiaga plečiasi kylant temperatūrai
Mechaninės Savybės
- Lenkimo stiprumas – atsparumas mechaniniam lenkimui
- Adhezijiška jėga – vario ir substrato ryšio stiprumas
- Drėgmės absorbcija – vandens sugėrimas, veikiantis elektrinius parametrus
FR-4: Pramonės Standartas Daugumui Projektų
FR-4 (Flame Retardant type 4) yra populiariausia PCB medžiaga pasaulyje, sudaranti apie 90% visų gaminamų PCB plokščių. Ji pagaminta iš stiklo pluošto audinio, impregnuoto epoksidine derva.
FR-4 Variantai
| Variantas | Tg temperatūra | Taikymas |
|---|---|---|
| Standartinis FR-4 | 130–140°C | Buitinė elektronika, paprastos schemos |
| Vidutinio Tg FR-4 | 150–170°C | Pramoniniai prietaisai, telekomunikacijos |
| Aukšto Tg FR-4 | 170–180°C | Automobiliai, serveriai, maitinimo blokai |
| Ultra aukšto Tg FR-4 | 190–210°C | Kosmoso, karinė technika |
FR-4 Techniniai Parametrai
- Dielektrinė konstanta (Dk): 4,0–4,5 ties 1 MHz
- Nuostolių tangentė (Df): ~0,020
- Šiluminis laidumas: 0,3 W/mK
- Darbinė temperatūra: iki 130–150°C (standartinis)
- Dažnių diapazonas: iki 5–10 GHz (ribotas)
Kada FR-4 Yra Tinkamas Pasirinkimas?
FR-4 puikiai tinka, kai jūsų projektas atitinka šias sąlygas:
- Darbinis dažnis žemiau 5 GHz
- Aplinkos temperatūra žemiau 130°C
- Nereikia ypatingos lankstumo ar šiluminio valdymo
- Kaina yra svarbus faktorius
- Projekto kategorija: buitinė elektronika, IoT, paprastos pramoninės schemos
FR-4 kainuoja apie 0,50–1,00 USD/kv. colį – tai mažiausia kaina tarp visų aukštos kokybės PCB medžiagų. Daugiau apie PCB gamybos kainas rasite mūsų PCB gamybos kainų vadove.
Rogers: Aukšto Dažnio Lyderis
Rogers Corporation gamina specialias PCB medžiagas, sukurtas minimaliems signalų nuostoliams aukštuose dažniuose. Skirtingai nuo FR-4, Rogers medžiagos naudoja keramika užpildytą PTFE arba angliavandenilių dervų sistemas.
Populiariausi Rogers Variantai
| Serija | Dk | Df | Dažnių diapazonas | Taikymas |
|---|---|---|---|---|
| RO4003C | 3,38 | 0,0027 | 500 MHz – 40 GHz | 5G bazinės stotys, radarai |
| RO4350B | 3,48 | 0,0037 | 500 MHz – 40 GHz | RF stiprintuvai, IoT antenos |
| RT/duroid 5880 | 2,20 | 0,0009 | >40 GHz | Palydoviniai ryšiai, mmWave |
Rogers vs FR-4: Pagrindiniai Skirtumai
| Parametras | FR-4 | Rogers RO4350B |
|---|---|---|
| Dielektrinė konstanta | 4,0–4,5 | 3,48 ±0,05 |
| Nuostolių tangentė | 0,020 | 0,0037 |
| Dk stabilumas | ±10% dažniui kintant | ±2% |
| Tg temperatūra | 130–180°C | >280°C |
| Drėgmės absorbcija | 0,10–0,15% | 0,06% |
| Apytikrė kaina | 1× (bazinė) | 5–10× |
"Rogers medžiagos yra brangiausias komponentas PCB plokštėje, tačiau 5G ir automobilių radarų projektuose tai yra vienintelis teisingas pasirinkimas. Hibridinė sandaros strategija – Rogers sluoksniai RF signalams ir FR-4 skaitmeniniams – gali sumažinti kainą 30–40% palyginti su visu Rogers dizainu." – Hommer Zhao, PCB Lithuania įkūrėjas
Kada Pasirinkti Rogers?
- Darbinis dažnis virš 500 MHz–5 GHz
- Kritinė signalų vientisumas – mažos nuostolios būtinos
- Automobilių radaras (77 GHz), 5G telekomunikacijos
- Kosmoso ir gynybos taikymai
- Didelės spartos skaitmeniniai signalai (>10 Gbps)
Jei jūsų projektas reikalauja aukšto dažnio medžiagų, peržiūrėkite mūsų aukšto dažnio PCB gamybos paslaugas.
Poliimidas: Lankstumas ir Aukšta Temperatūra
Poliimidas (PI) – tai termoatspari polimerinė medžiaga, labiausiai žinoma kaip lanksčių PCB (FPC) ir rigid-flex plokščių pagrindas. Prekinis pavadinimas Kapton® (DuPont) yra plačiausiai naudojamas variantas.
Poliimido Techniniai Parametrai
- Dielektrinė konstanta (Dk): ~3,5
- Nuostolių tangentė (Df): 0,008
- Didžiausia darbinė temperatūra: 260°C
- Šiluminis laidumas: 0,2 W/mK
- Lankstumas: puikiai tinka dinaminiams lenkimams
Poliimidas vs FR-4
| Parametras | FR-4 | Poliimidas |
|---|---|---|
| Didžiausia temperatūra | 130–180°C | 260°C |
| Lankstumas | Standus | Lankstus, tinka lenkimui |
| Cheminis atsparumas | Geras | Puikus |
| Drėgmės absorbcija | 0,10% | 0,20–0,30% |
| Kaina | 1× | 2–3× |
| Svorio sumažinimas | Bazinis | Iki 75% lengvesnis |
Poliimido Taikymai
- Lanksčios PCB (FPC): Telefonai, nešiojami kompiuteriai, fotoaparatai
- Rigid-flex PCB: Aviacijos, medicinos, karinė technika
- Aukštos temperatūros aplinka: Automobilių variklio skyrius, naftos gavyba
- Dėvimi prietaisai: Laikrodžiai, sveikatos stebėjimo jutikliai
- Kosmoso technika: Palydovai, raketų valdymo sistemos
Daugiau apie lanksčias PCB plokštes skaitykite mūsų lanksti PCB gamybos puslapyje.
Aliuminio PCB (MCPCB): Šiluminio Valdymo Čempionas
Metalinio pagrindo PCB (MCPCB – Metal Core PCB) naudoja aluminio arba vario plokštę kaip pagrindą, ant kurio dedamas dielektrinis sluoksnis ir varinė grandinė. Tai idealus sprendimas kai reikia efektyviai nuvesti šilumą.
MCPCB Struktūra
- Varinė grandinė – viršutinis sluoksnis su takeliais ir komponentais
- Dielektrinis sluoksnis – šilumai laidi izoliacija (1–3 W/mK)
- Metalinis pagrindas – aliuminis (dažniausiai) arba varis
Metalinio Pagrindo Palyginimas
| Parametras | Aliuminis | Varis | Geležies lydinys |
|---|---|---|---|
| Šiluminis laidumas | 200 W/mK | 400 W/mK | 40–80 W/mK |
| Svoris | Lengvas | Sunkus (3× Al) | Vidutinis |
| Kaina | 1× | 3× | 1,5× |
| Apdirbamumas | Puikus | Geras | Geras |
| Populiariausias taikymas | LED, maitinimas | Didelės galios | Specialūs |
Aliuminio PCB Techniniai Parametrai
- Šiluminis laidumas (su dielektriku): 1–8 W/mK
- Dielektrinis stiprumas: >3 kV
- Sluoksnių skaičius: Dažniausiai 1–2 (ribotas)
- Kaina: 2–10 USD/kv. colį
Aliuminio PCB Taikymai
- LED apšvietimas: Didelės galios LED (>3W) efektyviam šilumos nuvedimui
- Automobilių elektronika: Variklio valdymo blokai, LED žibintai
- Maitinimo šaltiniai: DC/DC keitikliai, krovikliai
- Saulės energija: Inverterių valdymo plokštės
- Pramoninė automatika: Variklio valdikliai, galios elektronika
Peržiūrėkite mūsų metalinės PCB gamybos galimybes ir metalinė PCB vs FR-4 palyginimą.
Kitos Svarbios PCB Medžiagos
PTFE/Teflonas
PTFE (politetrafluoretilenas) pasižymi ypatingai mažais dielektriniais nuostoliais – Dk 2,1 ir Df 0,001. Tai geriausias pasirinkimas dažniams virš 6 GHz, ypač palydovinėms ir mmWave sistemoms. Tačiau PTFE gamyba yra sudėtinga – medžiaga yra nesulipnanti, todėl gręžimas ir metalizavimas reikalauja specialių procesų. Kaina siekia 8–20× FR-4.
Keramika (Al₂O₃, AlN)
Keraminiai substratai pasižymi išskirtiniu šiluminiu laidumu – aliuminio nitridas (AlN) siekia 170+ W/mK. Taikymai: ekstremali temperatūra, 5G mmWave moduliai, galios puslaidininkiai. Kaina: 50–100× FR-4, todėl naudojama tik ten, kur jokia kita medžiaga netinka.
CEM-1 ir CEM-3
Kompozicinės epoksidinės medžiagos – pigesnė FR-4 alternatyva paprastoms vienpusėms ir dvipusėms plokštėms. CEM-3 naudojama LED valdikliams, paprastiems maitinimo šaltiniams ir buitiniams prietaisams. Kaina 20–30% mažesnė nei FR-4.
Visų Medžiagų Palyginimo Lentelė
| Medžiaga | Dk | Df | Tg/Max °C | Šiluminis laidumas | Kaina (vs FR-4) | Geriausias taikymas |
|---|---|---|---|---|---|---|
| FR-4 (standartinis) | 4,0–4,5 | 0,020 | 130°C | 0,3 W/mK | 1× | Bendras taikymas |
| FR-4 (aukšto Tg) | 4,0–4,5 | 0,020 | 170–180°C | 0,3 W/mK | 1,3× | Automobiliai, serveriai |
| Rogers RO4350B | 3,48 | 0,0037 | >280°C | 0,69 W/mK | 5–10× | 5G, radarai, RF |
| Rogers RT5880 | 2,20 | 0,0009 | – | 0,20 W/mK | 10–15× | mmWave, palydovai |
| Poliimidas | ~3,5 | 0,008 | 260°C | 0,2 W/mK | 2–3× | Flex, rigid-flex |
| Aliuminis MCPCB | – | – | – | 1–8 W/mK | 2–5× | LED, maitinimas |
| PTFE | 2,1 | 0,001 | 250°C+ | 0,25 W/mK | 8–20× | Ultra aukšti dažniai |
| Keramika (AlN) | 8,8 | 0,001 | >1000°C | 170+ W/mK | 50–100× | Galios puslaidininkiai |
"Ši palyginimo lentelė yra jūsų atskaitos taškas, tačiau galutinį sprendimą turi patvirtinti jūsų projekto specifiniai reikalavimai. Dažnai geriausias rezultatas pasiekiamas naudojant hibridinę sandarą – skirtingas medžiagas skirtingiems sluoksniams." – Hommer Zhao, PCB Lithuania įkūrėjas
Medžiagos Pasirinkimo Sprendimų Gidas
Pasirinkimas Pagal Dažnį
- DC–1 GHz: Standartinis FR-4 visiškai pakanka
- 1–5 GHz: FR-4 gali tikti, tačiau vertinkite Rogers RO4003C sudėtingesnėms schemoms
- 5–40 GHz: Rogers RO4000 serija arba PTFE
- >40 GHz: Rogers RT/duroid 5880 arba keramika
Pasirinkimas Pagal Temperatūrą
- <130°C: Standartinis FR-4
- 130–170°C: Vidutinio arba aukšto Tg FR-4
- 170–260°C: Poliimidas
- >260°C: Keramika arba specialios aukštos temperatūros medžiagos
Pasirinkimas Pagal Taikymą
| Taikymas | Rekomenduojama medžiaga | Priežastis |
|---|---|---|
| Buitinė elektronika | FR-4 | Kaina ir prieinamumas |
| 5G telekomunikacijos | Rogers RO4350B | Mažos nuostolios aukštuose dažniuose |
| Automobilių radaras (77 GHz) | Rogers RT5880 | mmWave reikalavimai |
| LED apšvietimas | Aliuminis MCPCB | Šiluminis valdymas |
| Nešiojami prietaisai | Poliimidas (flex) | Lankstumas ir lengvumas |
| Medicinos implantai | Poliimidas | Biokompatibilumas, patvarumas |
| Variklio valdymas | Aukšto Tg FR-4 / MCPCB | Šiluminė aplinka |
| Saulės inverteriai | Aliuminis MCPCB | Galios valdymas + šiluma |
5 Dažniausios Medžiagų Pasirinkimo Klaidos
1. Pasirinkimas Tik Pagal Kainą
Pigiausias variantas gali tapti brangiausiu, jei reikia perprojektuoti arba gaminti iš naujo. Pavyzdys: FR-4 naudojimas 10 GHz projektui vietoj Rogers sukels signalų praradimą ir projekto vėlavimą.
2. Per Daug Brangios Medžiagos
Kita kraštutinybė – Rogers naudojimas 500 MHz projektui, kai FR-4 puikiai tiktų. Tai padidina PCB kainą 5–10 kartų be jokios naudos.
3. Šiluminio Projektavimo Ignoravimas
Net geriausia medžiaga nepadės, jei plokštės dizainas neturi tinkamų šiluminių VIA, vario plotų ar ventiliacijos. Medžiaga yra tik dalis termodinaminės sistemos.
4. Medžiagos Prieinamumo Nepaisymas
Retesnės medžiagos (pvz., Rogers RT5880) gali turėti 6–8 savaičių pristatymo terminą, kai FR-4 galima gauti per 3–5 dienas. Planuokite iš anksto.
5. Tiekimo Grandinės Rizikos Nepaisymas
Priklausomybė nuo vienintelio medžiagos tiekėjo kelia riziką. Turėkite alternatyvą – pvz., Rogers RO4003C vietoj RO4350B, jei tiekimas sutrikdytas.
Norėdami išvengti šių klaidų, pasinaudokite mūsų PCB kainos skaičiuokle ir DFM konsultacija.
IPC Standartai ir Medžiagų Sertifikavimas
IPC-4101: PCB Medžiagų Specifikacija
IPC-4101 standartas apibrėžia PCB bazinių medžiagų reikalavimus naudojant "slash sheet" sistemą. Kiekvienas medžiagos tipas turi savo specifikacijos lapą:
- /21: Standartinis FR-4 (Tg 130°C)
- /24: FR-4 su Tg ≥150°C
- /26: Aukšto Tg FR-4 (Tg ≥170°C)
- /101: Poliimidas
Aplinkosauginiai Reikalavimai
- RoHS: Riboja pavojingas medžiagas (švinas, kadmis, gyvsidabris)
- Halogenų laisvos medžiagos: <900 ppm Cl/Br, <1500 ppm bendras halogenų kiekis
- REACH: Europos cheminių medžiagų reguliavimas
Automobilių Pramonės Standartai
Automobilių PCB turi atitikti IATF 16949 sertifikavimą ir IPC-6012 Class 3 arba IPC-6012DA reikalavimus. Variklio skyriaus komponentai reikalauja minimalaus Tg 170°C (aukšto Tg FR-4 arba poliimido).
Hibridinės Sandaros: Optimalus Kainos ir Kokybės Balansas
Vienas efektyviausių būdų optimizuoti PCB projektą – naudoti skirtingas medžiagas skirtinguose sluoksniuose:
- RF sluoksniai: Rogers RO4350B arba RO4003C
- Skaitmeniniai sluoksniai: Standartinis FR-4
- Maitinimo sluoksniai: FR-4 su storesniu variu
Ši strategija leidžia sumažinti medžiagų kainą 30–40% palyginti su visiškai Rogers konstrukcija, neprarandant RF savybių. Mūsų HDI PCB gamybos paslauga palaiko hibridines sandaras su daugiau nei 20 sluoksnių.
Dažnai Užduodami Klausimai (DUK)
Kada FR-4 nebepakanka ir reikia rinktis Rogers?
FR-4 praktinė riba yra apie 5 GHz. Virš šio dažnio signalų nuostoliai tampa per dideli dėl aukštos nuostolių tangentės (Df 0,020). Jei jūsų projekte yra 5G, radarai ar aukštos spartos nuoseklios sąsajos (PCIe Gen 4+, USB 4), Rogers medžiagos užtikrins reikiamą signalų vientisumą.
Ar galiu maišyti skirtingas medžiagas vienoje PCB?
Taip, hibridinės sandaros yra standartinė praktika. Pavyzdžiui, Rogers RF sluoksniai kombinuojami su FR-4 skaitmeniniais sluoksniais. Svarbu, kad gamybos partneris turėtų patirtį dirbant su hibridinėmis konstrukcijomis – ne visi gamintojai tai palaiko.
Kuri medžiaga geriausia LED plokštėms?
Didelės galios LED (virš 3W) reikalauja aliuminio MCPCB, nes ji efektyviai nuveda šilumą. Mažos galios LED (indikatoriai, mažos juostinės) gali būti montuojami ant standartinio FR-4.
Kuo poliimidas skiriasi nuo FR-4 lanksčiose PCB?
Poliimidas gali atlaikyti daugiau nei 100 000 lenkimo ciklų, kai FR-4 lanksti versija paprastai ribojama iki kelių lenkimų montavimo metu. Poliimidas taip pat atlaiko aukštesnę temperatūrą (260°C vs 130°C) ir turi geresnį cheminį atsparumą.
Ar PTFE visada geriau už Rogers?
Ne visada. PTFE turi mažiausią nuostolių tangentę, tačiau jo gamyba yra sudėtingesnė ir brangesnė. Rogers RO4000 serija siūlo panašų našumą iki 40 GHz ir gali būti gaminama standartiniais FR-4 procesais, kas sumažina kainą ir pristatymo laiką.
Kiek medžiagos pasirinkimas veikia galutinę PCB kainą?
Medžiagos kaina sudaro 15–40% visos PCB kainos, priklausomai nuo medžiagos tipo. Rogers gali padidinti bendrą PCB kainą 3–5 kartus, o keramika – iki 50 kartų. Tačiau medžiagos kaina turi būti vertinama bendro projekto kontekste – pigi medžiaga su brangiu perprojektavimu gali kainuoti daugiau.
Išvada: Kaip Teisingai Pasirinkti PCB Medžiagą
Teisingas medžiagos pasirinkimas prasideda nuo projekto reikalavimų analizės, o ne nuo kainos. Apibendrinkime:
- FR-4 – universalus pasirinkimas 80% projektų (žemiau 5 GHz, iki 130°C)
- Rogers – kai signalų vientisumas aukštuose dažniuose yra kritinis
- Poliimidas – lankstūs ir rigid-flex projektai, aukštos temperatūros aplinka
- Aliuminis MCPCB – kai šiluminis valdymas yra pagrindinis prioritetas
- PTFE – ultra aukšti dažniai virš 40 GHz
- Keramika – ekstremalios sąlygos, kur jokia kita medžiaga netinka
Nežinote, kuri medžiaga tinka jūsų projektui? Susisiekite su PCB Lithuania dėl nemokamos medžiagų konsultacijos arba naudokite mūsų PCB kainos skaičiuoklę greitam kainos įvertinimui.
